OBRAS HIDRAULICAS II

Aux. :Egr. JOSE RICHARD ZELADA DAZ

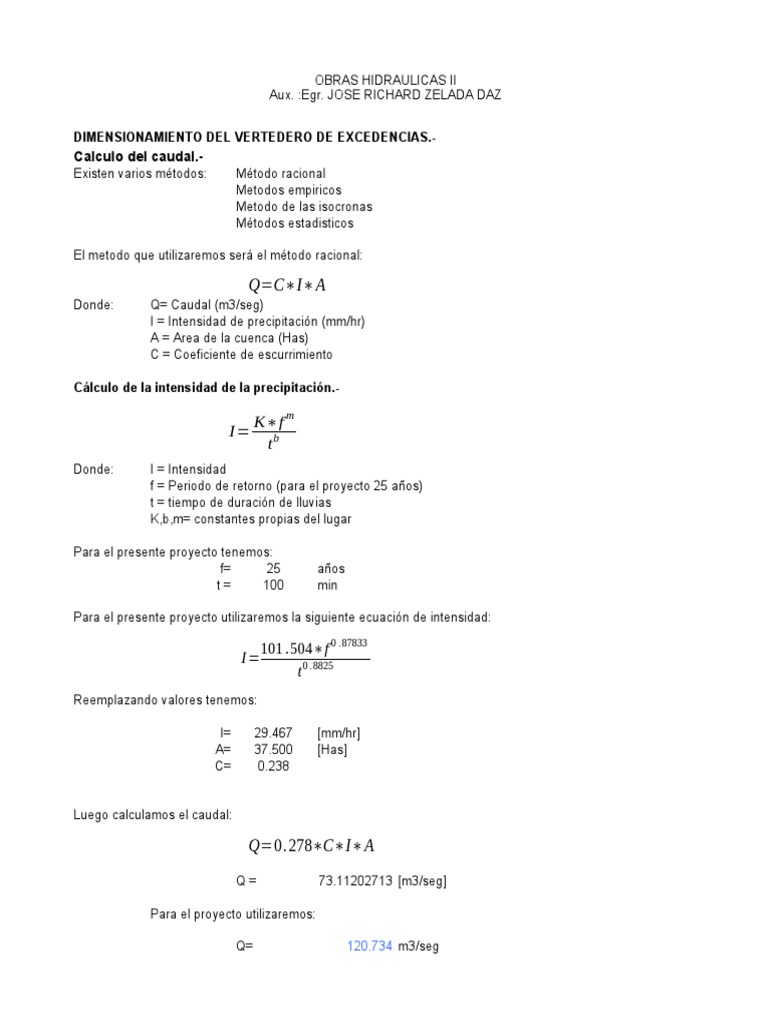

DIMENSIONAMIENTO DEL VERTEDERO DE EXCEDENCIAS.-

Calculo del caudal.-
Existen varios métodos:
Método racional
Metodos empiricos
Metodo de las isocronas
Métodos estadisticos

El metodo que utilizaremos será el método racional:

Q=C∗I∗A
Donde: Q= Caudal (m3/seg)
I = Intensidad de precipitación (mm/hr)
A = Area de la cuenca (Has)
C = Coeficiente de escurrimiento

Cálculo de la intensidad de la precipitación.-

K∗f m
I=
tb
Donde: I = Intensidad
f = Periodo de retorno (para el proyecto 25 años)
t = tiempo de duración de lluvias
K,b,m= constantes propias del lugar

Para el presente proyecto tenemos:

f= 25 años
t= 100 min

Para el presente proyecto utilizaremos la siguiente ecuación de intensidad:

0 . 87833
101 .504∗f
I=
t 0 . 8825
Reemplazando valores tenemos:

I= 29.467 [mm/hr]
A= 37.500 [Has]
C= 0.238

Luego calculamos el caudal:

Q=0. 278∗C∗I∗A
Q= 73.11202713 [m3/seg]

Para el proyecto utilizaremos:

Q= 120.734 m3/seg
 OBRAS HIDRAULICAS II
Aux. :Egr. JOSE RICHARD ZELADA DAZ

Cálculo de la obra de excedencias.-

Tenemos como datos:
Caudal de la avenida de diseño = 120.734 m3/seg

Elevación de la cresta vertedora NANE = 3760 MSNM ( del estudio hidrologico)

Diseño hidraulico.-
A. Sección de control.
a. Longitud de la cresta. Por topografia y geologia se propone:
L= 44 m

b. Carga de diseño se obtiene a partir de :

Q= S∗L∗H 3
d2

de donde.

[ ]
2
Q 3
H d=
C∗L
C = Coeficiente de descarga = 2 (para vertedero tipo cimacio)

Sustituyendo valores:
Hd= 1.23 m

c. Perfil del cimacio. El cimacio se define por coordenadas que se obtienen del cuadro
en función de la carta de diseño.
con el argumento: Hd= 1.2 m

Se obtienen las coordenadas correspondientes a esta carga.

Para Hd=1.2 [m] H = H1 *Hd

H = 1 [m] Hd=1.2 [m]

X Y X Y
0.0 0.126 0.00 0.1512
0.1 0.036 0.12 0.0432
0.2 0.007 0.24 0.0084
0.3 0.000 0.36 0.0000
0.4 0.007 0.48 0.0084
0.6 0.060 0.72 0.0720
0.8 0.142 0.96 0.1704
1.0 0.257 1.20 0.3084
1.2 0.397 1.44 0.4764
1.4 0.565 1.68 0.6780
1.7 0.870 2.04 1.0440
2.0 1.220 2.40 1.4640
 OBRAS HIDRAULICAS II
Aux. :Egr. JOSE RICHARD ZELADA DAZ

2.5 1.960 3.00 2.3520

3.0 2.870 3.60 3.4440
3.5 3.820 4.20 4.5840
4.0 4.930 4.80 5.9160
4.5 6.220 5.40 7.4640

Perfil del cimacio

0 1 2 3 4 5 6
0

3
y [m]

8
x [m]

La unión del cimacio con la plantilla del tanque amortiguador se efectua con una
curva de radio=0.7 m

d. Estructura disipadora de energia con tirante normal en el canal de descarga.-

Se hace el siguiente cálculo:
1o.Se calculo el caudal unitario

Q
q=
L
De donde .
Q = caudal
L = longitud de cresta

q= 2.74 [m3/s/m]

2o. Se propone una altura de cimacio desde su cresta hasta el piso del tanque amortiguador.
a= 7.5 m (asumido)
 OBRAS HIDRAULICAS II
Aux. :Egr. JOSE RICHARD ZELADA DAZ

Hd

Y
Y2
Y1

3o. Se propone un tirante conjugado menor:

Y1= 0.212 m (asumido)

4o. La altura total de caida se calcula con la fórmula siguiente:

Z = H d +a− y 1

Z= 8.50 m

5o. La velocidad al pie del cimacio:

V 1 =√ 2∗g∗Z
donde g = 9.81 [m/s]

V1 = 12.914 m/seg

6o. El tirante conjugado menor:

q
Y 1=
V1
Y1 = 0.212 [m]

Y1asumido = Y1calculado

0.212 = 0.212 ¡es igual!

Si el tirante conjugado es diferente al calculado se realiza otro tanteo

vamos al paso 3º con el valor del tirante conjugado hallado.
El proceso es iterativo.
 OBRAS HIDRAULICAS II
Aux. :Egr. JOSE RICHARD ZELADA DAZ

7o. El número de Froude se obtiene con la fórmula:

V1
F1 =
√ g∗Y 1
calculando:
F= 8.955

Para un resalto claro y estable el numero de Froude debe estar entre los limites:

4.5 < F < 9.0

Si el valor calculado es menor a 4.5 se debe proyectar una altura de cimacio mayor
si el valor calculado es mayor a 9.0 se debe proyectar una altura de cimacio menor

8o. El tirante conjugado mayor se obtiene con la ecuación:

Y2
√ 2∗Y 1 V
g
1
2
+
Y
4
1
2
−
Y1
2

Y2= 2.581

9o. La longitud del tanque amortiguador se calcula con la fórmula:

LT =5(Y 2−Y 1 )

LT = 11.845 [m]

10. La profundidad del tanque amortiguador se calcula con:

P=1 . 15∗Y 2−Y

Y = Tirante normal del escurrimiento
en el canal de descarga, ( aproximadamente igual a Hd)

Y = Hd= 1.2 m

P= 1.76815 [m]

e. Estructura disipadora de energia con tirante crítico en el canal de descarga.

Cuando la pendiente topografica del sitio en el que se proyecta el canal de
descarga es fuerte, como en el caso de esta obra, se puede diseñar éste con
pendiente crítica.

Y c=
q2
g √ 3
 OBRAS HIDRAULICAS II
Aux. :Egr. JOSE RICHARD ZELADA DAZ

Yc = 0.916 [m]

P=1 . 15∗Y 2−Y c

P= 2.052 [m]

Distancia Vertical entre le elevacion de la cresta del cimacio y el deflector:

h=a-P= 5.448

Canal de acceso.-
Es un canal que permite que la corriente llegue en forma perpendicular al cimacio y libre en toda su
longitud de manera que se evite la formacion de zonas de turbulencia y zonas del cimacio sin flujo
uniforme

1º Pendiente, la pendiente puede ser S= 0.02 en direccion contraria al escurrimiento.

asumimos: S= 0 [m/m]

2º El ancho de la plantilla o solera:

B '=1 . 5∗L
B' = 66 m

H
d
DV
a
Z

Y2 Y
Y1

3º Elevación de la plantilla del canal:

Elevación de la plantilla = Elev.NAME - DV

Si C = 2 DV > 0.5

Dv
≥0 . 5
Hd
Asumiendo:
DV = 0.6 m
 OBRAS HIDRAULICAS II
Aux. :Egr. JOSE RICHARD ZELADA DAZ

DV/Hd = 0.5

oK!

Elevación de la plantilla = 3759.4 msnm

4º Taludes, los taludes se fijan de acuerdo al material del sitio, es decir este canal puede ser
rectangular.

5º Los cambios de direccion deben ser graduales para lo cual en el inicio de la excavacion se traza una
curva espiral.

Canal de descarga.-
El diseño hidráulico consiste en determinar la sección transversal, el tirante de escurrimiento
y la velocidad, para definir de acuerdo con el material existente, si es necesario protegerlo
contra la erosión que produce el escurrimiento. Procedemos a hacer el cálculo hidraulico

1º Plantilla. El ancho de la plantilla se hace igual a la longitud de la sección de control:

L=b = 44 m

2º Tirante. Como se dijo el canal de descarga puede funcionar con tirante normal o crítico:

Y = Hd = 1.2 m

Y c=
q2
g √
3

Yc = 0.916 m

3º Talud, tomamos un canal rectangular el talud es:

Z= 0

4º Coeficiente de rugosidad; esta en funcion del tipo de material.

n = 0.013

5º Pendiente depende de que se elija tirante normal o critico.

( )
2
1 ^ Q∗n
Q= AR 2 /3 S1/2 ⇒ S=
n AR 2/ 3

b
A =b∗y
 OBRAS HIDRAULICAS II
Aux. :Egr. JOSE RICHARD ZELADA DAZ

A =b∗y
A= 40.30 [m2]

A b∗y
R= =
P b +2 y
R= 0.879 [m]

( )
2
Q∗n
S=
A∗R 2/ 3

S= 0.001800 [m/m]

6º Verificacion de velocidades
Q
V=
A

V= 2.996 [m/s]

Para los canales de concreto la velocidad maxima es de 3 [m/s]

Tanque amortiguador

1º Gasto de filtración, no se considera en pequeñas obras.

b. Longitud de filtración. Esta se calcula con la ecuación.

Lf = C* DV

Lf = Longitud de filtracion [m]

C = Relacion de cargas de filtracion
DV = Diferencia del nivel entre la cresta
del cimacio y la plantilla del canal de acceso [m]

MATERIAL C
Arcilla muy dura 1.6
Arcilla dura 1.8
Arcilla de consistencia media 2.0
Arcilla blanda 3.0
Coleo con canto rodado y grava 2.5
Cascajo, grava y arena 3.0
Grava y arena 3.5
Grava media 3.5
Grava fina 4.0
Arena gruesa 5.0
Arena media 6.0
 OBRAS HIDRAULICAS II
Aux. :Egr. JOSE RICHARD ZELADA DAZ

Arena fina 7.0

Arena muy fina o limo 8.5

1.- De acuerdo al material de cimentación para cascajo, grava y arena se tiene para C:

C= 3
Lf = 1.8 [m]
3º Longitud compensada
El valor de la longitud compensada determinada en la estructura (L ce) debe ser mayor que
el minimo calculado (Lf)

Del grafico del perfil del cimacio se tiene para una altura del cimacio de: a= 7.5 [m]
que corresponde a una longitud del cimacio = 5.40 [m]
TANQUE AMORTIGUADOR

DV
a
A

LAB I

P
LHI
e
D E F
B C
LCD LFG G H

LBC LDF LGH

Lc=LBE LT

LH
Nombre longitud [m]
e
a 7.5
P 2.052
H 5.448
DV 0.6
LT 11.845
Lc 5.40
LBC = LGH 1
LCD = LFG 1
LAB = a + e + LCD - DV 7.9
LDE = LC - LBC 4.40
LDF = LC + LT - 2LBC 15.245
 OBRAS HIDRAULICAS II
Aux. :Egr. JOSE RICHARD ZELADA DAZ

LHI = P + e + LCD 3.052

LH
Lce= + LV
3
donde: Lce = Longitud compensada [m]
LH = Suma de recorrido horizontal de filtración
LV = Suma de recorridos verticales de filtracion

3.- Para el proyecto se tienen las siguientes longitudes de recorrido del agua.

LH = BC + DF + GH

LH = 17.245 [m]

LV = AB +CD + FG + HI

LV = 12.952 [m]

Sustituyendo se tiene:
Lce = 18.7 [m]

4.- Por lo tanto se cumple la especificación

Lce =18.7 > Lf =1.8

c. Subpresión.

Es una fuerza vertical hacia arriba ejercida por el agua que satura la sedimentacion de una
estructura hidraulica. Esta fuerza se debe considerar en el analisis de estabilidad de la losa del
tanque amortiguador con el fin de darle espesor y peso suficiente para evitar su falla por
flotacion.

Spx=C'∗γ∗ h+h '−

( h
L
Lce cx )
Donde:
Spx = Fuerza de subpresion en el punto x [kg]
C' = Factor de subpresion
h = Distancia vertical entre las elevaciones de la cresta del cimacio
y el deflector [m]
h' = Distancia vertical entre la elevacion del punto x y el punto
donde se inicia la filtracion [m]
Lcx = Longitud compensada del punto x considerando con respecto al
punto donde se inicia la filtracion.
Lce = Longitud compensada [m]

MATERIAL DE CIMENTACION C
 OBRAS HIDRAULICAS II
Aux. :Egr. JOSE RICHARD ZELADA DAZ

Cimentacion de roca sana (completa) 0.25

Cimentacion de roca de media calidad 0.5
Cimentacion de material permeable 1

Considerando que el material es permeable, y considerando el peso especifico del agua:

C' = 1
γ= 1000 [kg/m3]

h= 5.448
Lce = 18.7
Sustituyendo los valores de h' y Lcx en la formula anterior se obtienen las subpresiones en las
aristas de la cimentación:

Punto X h' [m] H [m] V [m] Lcx [m] Spx [kg]

B 7.9 0.000 7.9 7.900 11046.4385
C 7.9 1.000 7.9 8.233 10949.3262
D 6.9 1.000 8.9 9.233 9657.9893
F 6.9 16.245 8.9 14.315 8177.5123
G 7.9 16.245 9.9 15.315 8886.1754
H 7.9 17.245 9.9 15.648 8789.0631
I 4.848 17.245 12.952 18.700 4847.90289

La porción más desfavorable de la estructura en cuanto a subpresión es la losa del tanque

amortiguador, por lo que al diseñar ésta para garantizar contra la flotación, el cimacio y el
deflector con mayores espesores de mamposteria, estan sobradamente garantizados.

LAB I

LHI
D E F
B LCD LFG G H
C
LBC LDF LGH

Lc=LBE LT

LH

SpD SpF
SpE
 OBRAS HIDRAULICAS II
Aux. :Egr. JOSE RICHARD ZELADA DAZ

SpD SpF
SpE
SpH
SpB
F

D SpG
H
SpC
C G
B

LH - LBC - LGH
LBE - LBC LT - LGH

SpD SpF
SpE

P Q
F

D
E

La subpresión en el inicio de la losa se determina en función de las subpresiones en los puntos

DyF:
SpD - SpF = 1480.477 [kg]

LH - LBC - LGH = 15.245

LBE - LBC = 4.40
LT - LGH = 10.845

Relacionando triangulos DPF y EQF:

( Sp D −Sp F )
QE=( LT −LGH )∗
( LH − LBC− LGH )

QE = 1053.183 [kg]

La subpresion al inicio del tanque amortiguador:

Sp E = Sp F +QE

SpE = 9230.695 [kg]

d. Espesor de la losa. Conocido el valor de la subpresión en el inicio de la losa, para calcular

su espesor se procede como sigue:

Para tener una situacion de equilibrio a la subpresion por [m2] habra que oponerle un peso W
 OBRAS HIDRAULICAS II
Aux. :Egr. JOSE RICHARD ZELADA DAZ

de la plantilla, osea Spx = W

El peso W es el correspondiente a 1 [m2] de la plantilla, de espesor "e" e el peso

especifico de la mamposteria:

γ m= 2200 [kg/m3]

1m

1m

e
W

De esta relacion tenemos:

Sp X =W =1 . 00∗e∗γ m
Para tener un factor de seguridad se incrementa la subpresion en un 33% entonces:

1. 33+Sp X =1. 00∗e∗γ m

De esta relacion tenemos el espesor de la losa para soportar la subpresion :

1. 33∗Sp X
e=
γm

e= 5.58 [m]

Drenes:
Como el valor de la subpresion es elevado al inicio de la losa ypor lo mismo se obtiene
un espesor grande, se debe colocar drenes para la subpresion.

Es la losa, con la presencia de los drenes, se considera que la subpresion se abate a la

mitad de su valor .
e
e'=
n

Para el proyecto consideramos.

n= 6

e' = 0.930
 PRECIPITACIÓN MEDIA DE LA CUENCA

No. Año Enero Febrero Marzo Abril Mayo Junio Julio Agosto SeptiembOctubre NoviembDiciembrTotal
1 1943 0 0 0 7 7.5 192.3 109.4 225.8 479 280 0 4 1305
2 1944 7.4 13.7 3.6 0 30.6 84 171 205.6 181.1 9.1 9.6 0 715.7
3 1945 3 0 25 0 24 33.1 266.7 109.6 102.1 7.7 4.3 0 575.5
4 1946 2.5 0 0 12.5 32.7 152.8 91.2 138.4 98.9 50.9 14.6 19.4 613.9
5 1947 56.2 0 0 11.3 67.2 58.3 33 171.6 196.4 10.8 2.3 26.9 634
6 1948 47.3 2 0.5 2 28.8 209.5 162.6 110.1 89.7 23.6 1 0.5 677.6
7 1949 0 0.7 0 0 2.9 106.9 173.9 62.2 82.6 20.1 0 9.7 459
8 1950 0 3.2 0 0 59.2 172 208.7 117 177.9 1 0 0 739
9 1951 0 0 6.5 1.7 29.9 203.9 125.1 104.6 141.6 68.7 27 0 709
10 1952 0 0 0 20.4 16.1 118.6 118.1 191.8 171 0 32.7 6.5 675.2
11 1953 0 0 6.9 0 0.7 95.5 85.7 222.9 69.6 78.2 12.5 38.7 610.7
12 1954 0 0 0 2.2 17.3 134 138.8 128 75.3 57.3 0 0 552.9
13 1955 0 0 0 0 11.2 98.5 275.5 192.7 232.6 42.7 0.7 0 853.9
14 1956 0 3.2 0 3.2 62.4 145.5 175.2 122.3 24 5.2 15.5 1.7 558.2
15 1957 9.7 5.7 2.2 0 6.7 66.5 77.4 89.3 218.7 86.7 0 0 562.9
16 1958 63.4 1.7 0 0 41.8 265 186.9 139.6 237.3 100.4 50.2 81.7 1168
17 1959 0 0 0 71.8 6.5 184.5 160.9 149.8 126.5 52.1 0 0 752.1
18 1960 0 0 0 2.5 0 24.8 231.1 201.4 41.1 24.5 1.5 19.4 546.3
19 1961 28.4 0 0 0 23.2 183.5 179.1 68.3 72 15.4 17.7 0 587.6
20 1962 10.2 0 0 7.9 0 263 124.7 140 119.2 103.6 2.2 2 772.8
Promedio 11.405 1.51 2.24 7.13 23.44 139.61 154.75 144.55 146.83 51.90 9.59 10.525 703.465
Suma 239.505 31.71 46.935 149.625 492.135 2931.81 3249.75 3035.55 3083.43 1089.9 201.39 221.025 14773
Minimo 0 0 0 0 0 24.8 33 62.2 24 0 0 0 459
Maximo 63.4 13.7 25 71.8 67.2 265 275.5 225.8 479 280 50.2 81.7 1305
 REGISTRO DE EVAPORACIÓN

EVAPORACIONES MENSUALES (mm)

Año ENE FEB MAR ABR MAY JUN JUL AGO SEP OCT NOV DIC TOTAL
1975 132 146.6 174.6 169.6 125.9
1976 164.7 134.1 126.7 135 120.3 2 112.7 149.3 137.5 209.8 198.9 182.6 1673.6
1977 194.4 132.8 101.3 138.2 111.8 84.7 96.1 164 149.7 193 177.3 153.2 1696.5
1978 194.4 126.7 131.6 116.9 117.5 98.9 27.1 140 153 199.4 164.8 137.4 1607.7
1979 95.2 133.1 121.3 128.8 105.9 106.2 101 125.4 155.2 179.3 217.1 148 1616.5
1980 190 167.3 120.3 149.8 139 106.3 110.7 124.4 164 168.7 226.5 201.1 1868.1
SUMA 838.7 694 601.2 668.7 594.5 398.1 447.6 703.1 759.4 950.2 984.6 822.3 8462.4
MEDIA 167.74 138.8 120.24 133.74 118.9 79.62 89.52 139.183 151 187.467 192.367 158.033 1692.48

CALCULO DEL COEFICIENTE DE ESCURRIMIENTO VARIABLE

Cm = Coeficiente de escurrimiento medio anual 0.07

Pm = Precipitación media anual 703.465 mm
Cn = Coeficiente de escurrimiento para el año "n" (variable)
Pn = Precipitación anual del año "n"

Pm Pn Cm
= entonces:
Cn=Pn
Cm Cn Pm
Cm K= 9.951E-05 (constante)
k=
Pm
Area de la cuenca.-
 A= 63.5 km2
A= 6350 ha
A= 63500000 m2

Pc
Fc= =1 (factor de corrección adoptado)
Pm
AÑO Pn Cn F Cn*A*F
n (mm)
1943 1305 0.130 8245933
1944 715.7 0.071 4522310
1945 575.5 0.057 3636425
1946 613.9 0.061 3879064
1947 634 0.063 4006070
1948 677.6 0.067 4281566
1949 459 0.046 2900294
1950 739 0.074 4669536
1951 709 0.071 4479974
1952 675.2 0.067 4266401

1
1953 610.7 0.061 3858844
1954 552.9 0.055 3493622
1955 853.9 0.085 5395557
1956 558.2 0.056 3527111
1957 562.9 0.056 3556809
1958 1168 0.116 7380268
1959 752.1 0.075 4752311
1960 546.3 0.054 3451918
1961 587.6 0.058 3712881
1962 772.8 0.077 4883109

CALCULO DE ESCURRIMIENTOS

Ve=Cn∗A∗Fc∗Pm'
 Ve=Cn∗A∗Fc∗Pm' (Mm3)
Donde:
A = Area de la cuenca (km2) 63.5 km2
Pm = Precipitación media anual (mm) 703.465 mm
Fc = Factor de corrección 1

Ve = Volumen escurrido ( en miles de m3)

Pm' = Precipitación media mensual observada (mm)
Cn = Coeficiente de escurrimiento (variable para cada año)

AÑO 1959 AÑO 1960 AÑO 1961 AÑO 1962

Cn 0.130 Cn 0.071 Cn 0.057 Cn 0.061
MES Pm' Ve MES Pm' Ve MES Pm' Ve MES Pm' Ve
ENE 0 0 ENE 7.4 33.46509 ENE 3 10.90927 ENE 2.5 9.697659
FEB 0 0 FEB 13.7 61.95564 FEB 0 0 FEB 0 0
MAR 0 0 MAR 3.6 16.28031 MAR 25 90.91062 MAR 0 0
ABR 7 57.72153 ABR 0 0 ABR 0 0 ABR 12.5 48.4883
MAY 7.5 61.84449 MAY 30.6 138.3827 MAY 24 87.27419 MAY 32.7 126.8454
JUN 192.3 1585.693 JUN 84 379.874 JUN 33.1 120.3657 JUN 152.8 592.7209
JUL 109.4 902.105 JUL 171 773.3149 JUL 266.7 969.8345 JUL 91.2 353.7706
AGO 225.8 1861.932 AGO 205.6 929.7868 AGO 109.6 398.5521 AGO 138.4 536.8624
SEP 479 3949.802 SEP 181.1 818.9903 SEP 102.1 371.279 SEP 98.9 383.6394
OCT 280 2308.861 OCT 9.1 41.15302 OCT 7.7 28.00047 OCT 50.9 197.4443
NOV 0 0 NOV 9.6 43.41417 NOV 4.3 15.63663 NOV 14.6 56.63433
DIC 4 32.98373 DIC 0 0 DIC 0 0 DIC 19.4 75.25383
ANUAL 1305 10760.94 ANUAL 715.7 3236.617 ANUAL 575.5 2092.762 ANUAL 613.9 2381.357

AÑO 1963 AÑO 1964 AÑO 1965 AÑO 1966

Cn 0.063 Cn 0.067 Cn 0.046 Cn 0.074
MES Pm' Ve MES Pm' Ve MES Pm' Ve MES Pm' Ve
 ENE 56.2 225.141 ENE 47.3 202.518 ENE 0 0 ENE 0 0
FEB 0 0 FEB 2 8.56313 FEB 0.7 2.03021 FEB 3.2 14.9425
MAR 0 0 MAR 0.5 2.14078 MAR 0 0 MAR 0 0
ABR 11.3 45.2686 ABR 2 8.56313 ABR 0 0 ABR 0 0
MAY 67.2 269.208 MAY 28.8 123.309 MAY 2.9 8.41085 MAY 59.2 276.437
JUN 58.3 233.554 JUN 209.5 896.988 JUN 106.9 310.041 JUN 172 803.16
JUL 33 132.2 JUL 162.6 696.183 JUL 173.9 504.361 JUL 208.7 974.532
AGO 171.6 687.442 AGO 110.1 471.4 AGO 62.2 180.398 AGO 117 546.336
SEP 196.4 786.792 SEP 89.7 384.056 SEP 82.6 239.564 SEP 177.9 830.71
OCT 10.8 43.2656 OCT 23.6 101.045 OCT 20.1 58.2959 OCT 1 4.66954
NOV 2.3 9.21396 NOV 1 4.28157 NOV 0 0 NOV 0 0
DIC 26.9 107.763 DIC 0.5 2.14078 DIC 9.7 28.1328 DIC 0 0
ANUAL 634 2539.85 ANUAL 677.6 2901.19 ANUAL 459 1331.23 ANUAL 739 3450.79

AÑO 1967 AÑO 1968 AÑO 1969 AÑO 1970

Cn 0.071 Cn 0.067 Cn 0.061 Cn 0.055
MES Pm' Ve MES Pm' Ve MES Pm' Ve MES Pm' Ve
ENE 0 0 ENE 0 0 ENE 0 0 ENE 0 0
FEB 0 0 FEB 0 0 FEB 0 0 FEB 0 0
MAR 6.5 29.11983 MAR 0 0 MAR 6.9 26.62602 MAR 0 0
ABR 1.7 7.615956 ABR 20.4 87.03459 ABR 0 0 ABR 2.2 7.685967
MAY 29.9 133.9512 MAY 16.1 68.68906 MAY 0.7 2.701191 MAY 17.3 60.43965
JUN 203.9 913.4667 JUN 118.6 505.9952 JUN 95.5 368.5196 JUN 134 468.1453
JUL 125.1 560.4448 JUL 118.1 503.862 JUL 85.7 330.7029 JUL 138.8 484.9147
AGO 104.6 468.6053 AGO 191.8 818.2958 AGO 222.9 860.1363 AGO 128 447.1836
SEP 141.6 634.3643 SEP 171 729.5546 SEP 69.6 268.5755 SEP 75.3 263.0697
OCT 68.7 307.7742 OCT 0 0 OCT 78.2 301.7616 OCT 57.3 200.1845
NOV 27 120.9593 NOV 32.7 139.5113 NOV 12.5 48.23555 NOV 0 0
DIC 0 0 DIC 6.5 27.73161 DIC 38.7 149.3373 DIC 0 0
ANUAL 709 3176.302 ANUAL 675.2 2880.674 ANUAL 610.7 2356.596 ANUAL 552.9 1931.623

AÑO 1971 AÑO 1972 AÑO 1973 AÑO 1974

Cn 0.085 Cn 0.056 Cn 0.056 Cn 0.116
MES Pm' Ve MES Pm' Ve MES Pm' Ve MES Pm' Ve
 ENE 0 0 ENE 0 0 ENE 9.7 34.501 ENE 63.4 467.909
FEB 0 0 FEB 3.2 11.2868 FEB 5.7 20.2738 FEB 1.7 12.5465
MAR 0 0 MAR 0 0 MAR 2.2 7.82498 MAR 0 0
ABR 0 0 ABR 3.2 11.2868 ABR 0 0 ABR 0 0
MAY 11.2 60.4302 MAY 62.4 220.092 MAY 6.7 23.8306 MAY 41.8 308.495
JUN 98.5 531.462 JUN 145.5 513.195 JUN 66.5 236.528 JUN 265 1955.77
JUL 275.5 1486.48 JUL 175.2 617.95 JUL 77.4 275.297 JUL 186.9 1379.37
AGO 192.7 1039.72 AGO 122.3 431.366 AGO 89.3 317.623 AGO 139.6 1030.29
SEP 232.6 1255 SEP 24 84.6507 SEP 218.7 777.874 SEP 237.3 1751.34
OCT 42.7 230.39 OCT 5.2 18.341 OCT 86.7 308.375 OCT 100.4 740.979
NOV 0.7 3.77689 NOV 15.5 54.6702 NOV 0 0 NOV 50.2 370.489
DIC 0 0 DIC 1.7 5.99609 DIC 0 0 DIC 81.7 602.968
ANUAL 853.9 4607.27 ANUAL 558.2 1968.83 ANUAL 562.9 2002.13 ANUAL 1168 8620.15

AÑO 1975 AÑO 1976 AÑO 1977 AÑO 1978

Cn 0.075 Cn 0.054 Cn 0.058 Cn 0.077
MES Pm' Ve MES Pm' Ve MES Pm' Ve MES Pm' Ve
ENE 0 0 ENE 0 0 ENE 28.4 105.4458 ENE 10.2 49.80771
FEB 0 0 FEB 0 0 FEB 0 0 FEB 0 0
MAR 0 0 MAR 0 0 MAR 0 0 MAR 0 0
ABR 71.8 341.2159 ABR 2.5 8.629795 ABR 0 0 ABR 7.9 38.57656
MAY 6.5 30.89002 MAY 0 0 MAY 23.2 86.13884 MAY 0 0
JUN 184.5 876.8014 JUN 24.8 85.60757 JUN 183.5 681.3137 JUN 263 1284.258
JUL 160.9 764.6468 JUL 231.1 797.7383 JUL 179.1 664.977 JUL 124.7 608.9236
AGO 149.8 711.8962 AGO 201.4 695.2163 AGO 68.3 253.5898 AGO 140 683.6352
SEP 126.5 601.1673 SEP 41.1 141.8738 SEP 72 267.3274 SEP 119.2 582.0665
OCT 52.1 247.5954 OCT 24.5 84.57199 OCT 15.4 57.17837 OCT 103.6 505.8901
NOV 0 0 NOV 1.5 5.177877 NOV 17.7 65.718 NOV 2.2 10.74284
DIC 0 0 DIC 19.4 66.96721 DIC 0 0 DIC 2 9.766217
ANUAL 752.1 3574.213 ANUAL 546.3 1885.783 ANUAL 587.6 2181.689 ANUAL 772.8 3773.666
 CALCULO DE LA EVAPORACIÓN NETA

E N =Em∗k−Pm∗( 1−Cv )
Donde:
Em = Evaporación media anual 1692.48 mm

Pm = Precipitación media anual 703.465 mm

Cv = Coeficiente de escurrimiento 0.238

k= Coeficiente del evaporimetro 0.75

Por lo tanto la evaporación neta es:

EN = 733.32 mm

CALCULO DE DERRAMES
 D=V −CT

Dm=
∑ ( V −CT )
n

Si : V < CT entoces D = 0

% Dm=
Dm
Dm=
∑D
Vm n
Donde :
D = Volumen derramado anual Mm3

V = Volumen escurrido anual Mm3

CT = Capacidad total propuesta Mm3

Dm = Volumen derramado medio anual Mm3

Vm = Volumen escurrido medio anual Mm3

Mm3 = miles de metros cubicos

 DERRAMES D EN MILES DE m3
AÑO V CT CT CT CT CT CT CT
Mm3 1500 2000 2500 3000 3500 4000 5000
1943 10760.942 9260.9421 8760.9421 8260.9421 7760.9421 7260.9421 6760.9421 5760.9421
1944 3236.617 1736.617 1236.617 736.61696 236.61696 0 0 0
1945 2092.7624 592.76241 92.762414 0 0 0 0 0
1946 2381.3572 881.35717 381.35717 0 0 0 0 0
1947 2539.8484 1039.8484 539.84835 39.848351 0 0 0 0
1948 2901.1893 1401.1893 901.18929 401.18929 0 0 0 0
1949 1331.2347 0 0 0 0 0 0 0
1950 3450.787 1950.787 1450.787 950.78695 450.78695 0 0 0
1951 3176.3017 1676.3017 1176.3017 676.30166 176.30166 0 0 0
1952 2880.6742 1380.6742 880.67417 380.67417 0 0 0 0
1953 2356.5959 856.59586 356.59586 0 0 0 0 0
1954 1931.6234 431.62337 0 0 0 0 0 0
1955 4607.2661 3107.2661 2607.2661 2107.2661 1607.2661 1107.2661 607.26612 0
1956 1968.8332 468.83325 0 0 0 0 0 0
1957 2002.1277 502.12767 2.1276715 0 0 0 0 0
1958 8620.1526 7120.1526 6620.1526 6120.1526 5620.1526 5120.1526 4620.1526 3620.1526
1959 3574.2131 2074.2131 1574.2131 1074.2131 574.21315 74.213148 0 0
1960 1885.7828 385.78281 0 0 0 0 0 0
1961 2181.689 681.68902 181.68902 0 0 0 0 0
1962 3773.6663 2273.6663 1773.6663 1273.6663 773.66634 273.66634 0 0
Suma 67654 37822 28536 22022 17200 13836 11988 9381.09
Dm 3382.68 1891.12 1426.81 1101.08 860 691.812 599.418 469.055
%Dm 55.906 42.1798 32.5506 25.4235 20.4516 17.7202 13.8664

DATOS CARACTERISTICOS DEL EMBALSE.-

Estos datos se obtienen en base a un plano del area del vaso, tomamos estos datos de la tesis de
Fausto Morales.-
Altura Area Volumen
msnm m2 m3 Curva Altura vs Area
3956

3954

3952
[msnm]

3950

3948
 Curva Altura vs Area
3956
3944 0 0
3954
3945 3000 0.12
3946 12000 0.024 3952

3947 25740 0.066

Elevación [msnm]
3950
3948 50000 0.13
3948
3949 79690 0.22
3950 108000 0.348 3946

3951 142000 0.516 3944

3952 190000 0.723 3942

3953 241560 0.909
3940
3954 310780 1.049
3955 1.144 3938
0 50000 100000 150000 200000 250000 300000 350000

Area [m2]

CALCULO DE VOLUMENES EVAPORADOS

Vm = Volumen escurrido medio anual = 3382.68 Mm3

Caz = Capacidad de azolves Caz=0.0015*25*Vm = 126.851 m3

EN = Evaporación neta = 733.32 mm

Capacidad media :
CT + Caz
CM =
2

Volumen de evaporación :

Vev=EN ∗Am
 Vev=EN ∗Am

% de evaporación :
Vev
%E= ∗100
Vm

CT CM Am EN Vev E%
Mm3 Mm3 m2 m Mm3
1500 813.425 0.73332
2000 1063.43
2500 1313.43
3000 1563.43
3500 1813.43
4000 2063.43
5000 2563.43
 OBRAS HIDRAULICAS II
DISEÑO DE PRESAS
Aux.: J. Richard Zelada Daza

DISEÑO DE LA PRESA.-

Determinación de la altura máxima.-

La altura máxima se obtiene con la fórmula:

H=H '+ Hd + Ho+ HL

Siendo: H= Altura máxima de diseño, m
H' = Distancia vertical entre las elevaciones de la sección de control
y el fondo del cauce del arroyo, m
Ho = Altura máxima de las olas.m
HL = Altura libre, m

La altura máxima de las olas y la altura libre se denominan como libre de bordo de acuerdo
con la fórmula:

LB= Ho+ HL

LB = Libre Bordo, m

1º La altura H' se calcula con:

H' = Elev de control - Elev fondo del cauce

La elevación de control corresponde al nivel de aguas normales de embalse NAME:

H' = Elev NAME - Elev fondo del cauce

Elev NAME = 2213.2 msnm Asumido

Elev fondo del cauce = 2202.89 msnm asumido

H' = 10.31 m

2º La altura Hd del diseño del vertedor de excedencias:

Hd = 0.8 m

3º La altura de las olas o altura de resguardo:

Altura de resguardo.- La altura de resguardo es la sobrelevación del cuerpo de la presa
por encima del nivel de aguas existentes NAME evita que las olas salten sobre el tope
de la presa tambien se denomina altura de oleaje.
La altura máxima se cálcula con la fórmula de Wolf:

Ho=( 0 . 005∗V −0. 068 )∗√ F

Donde: V = velocidad del viento, km/h
F = Fetch, km

Utilizamos: V= 100 Km/h

F= 1 km

De donde:
Ho = 0.43 m
 OBRAS HIDRAULICAS II
DISEÑO DE PRESAS
Aux.: J. Richard Zelada Daza

4º Altura libre se propone por seguridad:

HL = 1.1 m

5º Altura máxima de diseño sustituyendo:

H= 12.64 m

6º El libre bordo sumando Ho y HL :

LB = 1.53 m

7º Elevación de la corona:

Elev fondo del cauce = 2202.89 msnm

H= 12.64 m

Sumando ambos:
Elevación corona = 2215.53 msnm

Tambien: Elev NAME = 2213.2

Hd = 0.8
LB = 1.53

Sumando:
Elevación Corona = 2215.53 msnm

ANALISIS DE ESTABILIDAD DE TALUDES.-

Consideramos un bordo de material homogeneo.
A. Elementos geometricos de la sección transversal

Ancho de corona = C = 5 m
Talud aguas arriba = m1 = 4H : 1V
Talud aguas abajo = m2 = 4H : 1V
Altura maxima de diseño = H =
Elevación NANE = 2213.2 msnm

B. Caracteristicas mecanicas del material. Para la obra ilustrada, se tienen las

siguientes caracteristicas del material de construcción:

a. Caracteristicas en condiciones en condiciones de no saturación

γ= Peso especifico = 1.81 ton/m3

φ= Angulo de fricción = 23º 37'
C= Cohesión = C = 3500 ton/m3

b. Caracteristicas en condiciones de saturación

γ= Peso especifico = 2.06 ton/m3

φ= Angulo de fricción = 26º 30'
C= Cohesión = C = 2500 ton/m3

c. Caracteristicas para determinar el factor de seguridad por tubificación.

K = Permeabilidad = 0.0001 cm/seg

 OBRAS HIDRAULICAS II
DISEÑO DE PRESAS
Aux.: J. Richard Zelada Daza

e = relación de vacios = 0.44 %

C. Trazo de la red de flujo. En al figura 6.36 se ilustra el trazo de la red de flujo

a condiciones de bordo lleno y vaciado rapido

D. Analisis de los circulos de falla

1º La sección de altura máxima se ilustra en la figura 6.19 en la que se tiene:

H= 12.5 m
C= 5 m
m1 = 4H:1V
m2 = 4H:1V

2º La sección de altura máxima se ilustra en las figuras 6.37 para calculo de normales
y tangenciales y en la 6.38 para calculo de subpresiones.

3º En las figuras 6.37 y 6.38 se ilustran tres circulos de analisis; en el caso ilustrado, el
circulo de pie de talud no fue determinado mediante la figura 6.24, ya que abarcaria parte
de la roca firme. Los datos de estos circulos son:

Circulo λ R
I 68º00' 38.6
II 56º00' 61.7
III 63º30' 54.4

4º a 8º Siguiendo las indicaciones de los incisos 2.2.4.D.4º a 2.2.4.D.8º:

Diseño del bordo
Altura maxima

Elevación del fondo del cauce: 3644 msnm

Elevación NAMO 3951.41
Eklevación Name 3952.21
Elevación Bordo 3953.2 msnm
Método sueco
Elementos geometricos de la seccion:
Ancho de corona = 4.5
Talud saguas arriba = 3.0:1
Talud Aguas abajo = 2.5:1
Altura maxima de diseño = 9.2
Elevación = 3951.41 msnm

Caracteristicas mécanicas del material de bordo.

a) Caracteristicas de material en condiciones de no saturación

Peso volumetrica seco: 1.3 tn/m3

Angulo de fricción : 35 º
Cohesión : 0.4 Kg/m2

b) Caracteristicas de material en condiciones de saturación

Peso volumetrica seco: 2.2 tn/m3

Angulo de fricción : 35 º
Cohesión : 0.31 kg/m2
 PROYECTO CIV 3335

OBRAS HIDRAULICAS II

Se desea construir una presa ubicada en una localidad la misma que estara ubicada
en Huayña pasto
La cobertura vegetal en el sector es la siguiente:
N= Numero de lista No= 3
TERRENO CULTIVADO TC=30+N TC= 33 %
TERRENO CON PASTO TP=100-TC TP= 67 %

La caracteristica del suelo es la siguiente:

SUELO ARCILLOSO SA=32+N SA= 35 %

SUELO LAMOSO SL=8+N SL= 11 %
SUELO ARENOSO SAR=100-SA-SL SAR= 54 %

Sabiendo que se tiene una superficie de 37.5 km2 se debe adoptar un factor de escurrimiento
un coeficiente de reducción del evaporimetro de 0.75 se fija ademas una demanda de riego
de 5800m3/Ha .
CONTENIDO
1. Estudio Hidrologico.
1.1. Determinacion del coeficiente de escorrentia.
1.2. Calculo del porcentaje de variacion
1.3. Calculo del coeficiente de escurrimiento variable.
1.3.1. Curva de variacion.
1.4. Calculo de escurrimientos.
1.5. Calculo de evaporacion neta.
1.6. Calculo de derrames.
1.7. Calculo de volumenes de evaporacion
1.8. Calculo de los volumenes aprovechables y la superficie beneficiada
1.8.1. Estimacion del volumen economico de almacenamiento

Fecha de entrega : 1º de junio 2001

J. Richard Zelada Daza

Auxiliar CIV-3335
DIMENSIONAMIENTO DEL VERTEDERO DE EXCEDENCIAS.-
Calculo del caudal.-
Existen varios métodos: Método racional
Metodos empiricos
Metodo de las isocronas
Métodos estadisticos

El metodo que utilizaremos será el método racional:

Q=C∗I∗A
Donde: Q= Caudal (m3/seg)
I = Intensidad de precipitación (mm/hr)
A = Area de la cuenca (Has)
C = Coeficiente de escurrimiento

Cálculo de la intensidad de la precipitación.-

m
K∗f
I= b
t
Donde: I = Intensidad
f = Periodo de retorno (para el proyecto 25 años)
t = tiempo de duración de lluvias
K,b,m= constantes propias del lugar

Para el presente proyecto tenemos:

f= 25 años
t= 100 min

Para el presente proyecto utilizaremos la siguiente ecuación de intensidad:

0 . 87833
101 .504∗f
I=
t 0 . 8825
Reemplazando valores tenemos:

I= 29.467 mm/hr

A= 37.500 has
C= 0.238

Luego calculamos el caudal:

Q=0. 278∗C∗I∗A
Q= 73.112 m3/seg
Cálculo de la obra de excedencias.-
Tenemos como datos:
Caudal de la avenida de diseño = 73.112 m3/seg

Elevación de la cresta vertedora NANE = 3760 MSNM

Diseño hidraulico.-
A. Sección de control.
a. Longitud de la cresta. Por topografia y geologia se propone:
L= 25 m

b. Carga de diseño se obtiene a partir de :

Q= S∗L∗H 3
d2

de donde.

[ ]
2
Q 3
H d=
C∗L
C = Coeficiente de descarga = 2 (para vertedero tipo cimacio)

Sustituyendo valores:
Hd= 1.3 m

En el cuadro 6.5.A. Con los argumentos:

Q= 73 m3/seg L= 25 m
Del cuadro tenemos:
Gasto L=25
70 1.25
73 1.286
75 1.31

Como no existe un valor para 73 procedemos a interpolar y obtenemos el valor .

Siendo Hd una carga razonable para las condiciones de la obra en proyecto.

La carga diseño se presenta aguas arriba de la sección, ya que sobre la cresta

se presenta el tirante critico.

c. Perfil del cimacio. El cimacio se define por coordenadas que se obtienen del cuadro
en función de la carta de diseño.
con el argumento: Hd= 1.3 m

Se obtienen las coordenadas correspondientes a esta carga.

Coordenadas del perfil Creager para H = 1.0 m.-

X Y
0.0 0.126
0.1 0.036
0.2 0.007
0.3 0.000
0.4 0.007
 0.6 0.060
0.8 0.142
1.0 0.257
1.2 0.397
1.4 0.565
1.7 0.870
2.0 1.220
2.5 1.960
3.0 2.870
3.5 3.820
4.0 4.930
4.5 6.220

Para: Hd = 1.3 m

X Y
0.000 0.163
0.129 0.046
0.258 0.009
0.387 0.000
0.516 0.009
0.774 0.077
1.032 0.183
1.290 0.332
1.548 0.512
1.806 0.729
2.193 1.122
2.580 1.574

La unión del cimacio con la plantilla del tanque amortiguador se efectua con una
curva de radio=0.7 m

d. Estructura disipadora de energia con tirante normal en el canal de descarga.-

Se hace el siguiente cálculo:
1o.Se calculo el caudal unitario

Q
q= De donde . q= 2.92 m2/seg
L
Primera Alternativa. Primer tanteo.-
2o. Se propone una altura de cimacio desde su cresta hasta el piso del tanque amortiguador.
a= 10 m (adoptado como aconsejable)

3o. Se propone un tirante conjugado menor:

d1= 0.25 m

4o. La altura total de caida se calcula con la fórmula siguiente:

Z =H d +a−d 1
Z= 11.04 m
5o. La velocidad al pie del cimacio:

V 1=√ 2∗g∗Z
V1= 14.716 m/seg

6o. El tirante conjugado menor:

q
d 1= d1= 0.20 m
V1
d1 propuesto d1 = 0.25 > d1 calculado d1 = 0.20

Primera alternativa. Segundo tanteo.

3o. Se propone un tirante conjugado menor:

d1= 0.20 m

4o. La altura total de caida se calcula con la fórmula siguiente:

Z  H d  a  d1
Z= 11.09 m

5o. La velocidad al pie del cimacio:

V1  2 * g * Z
V1= 14.750 m/seg

6o. El tirante conjugado menor:

q
d 1= d1= 0.20 m
V1
Este tirante es igual al propuesto:
0.20 = 0.20

7o. El número de Froude se obtiene con la fórmula:

V1
F 1=
√ g∗d 1
calculando: F1= 10.577

Es mayor a 4.5 existira un resalto fuerte por lo tanto podemos hacer una segunda alternativa
a partir del punto 2o.

Segunda alternativa. Primer tanteo.

2o. Se propone una altura de cimacio desde su cresta hasta el piso del tanque amortiguador.
a= 3 m

3o. Se propone un tirante conjugado menor:

d1= 0.27 m
4o. La altura total de caida se calcula con la fórmula siguiente:

Z  H d  a  d1

Z= 4.02 m

5o. La velocidad al pie del cimacio:

V 1=√ 2∗g∗Z
V1= 8.879 m/seg

6o. El tirante conjugado menor:

q
d 1= d1= 0.33 m
V1
El tirante conjugado menor propuesto es igual al calculado.

7o. El número de Froude se obtiene con la fórmula:

V1
F 1=
√ g∗d 1
calculando: F1= 4.940

Con este valor de F1 mayor que 4.5 el salto hidraulico será claro y estable.

8o. El tirante conjugado mayor se obtiene con la ecuación:

d 2=

d2=
√
2∗d 1∗V 12 d 12 d 1
g
2.14
+
g
−
2
m

9o. La longitud del tanque amortiguador se calcula con la fórmula:

LT=5∗( d 2−d 1 )
LT= 9.046 m

10. La profundidad del tanque amortiguador se calcula con:

p=1 . 15∗d 2−Yo

Yo=Tirante normal del escurrimiento
en el canal de descarga, m ( aproximadamente igual a Hd)
Yo = Hd= 1.29 m

p= 1.17 m

11o.Solución simplificada. Haciendo uso del cuadro 6.7.B con:

Hd= 1.3 m
Yo= 1.3 m
Se tiene:
a= 2.7 m
d1 = 0.35 m
d2 = 2.09 m
F= 4.56
LT = 8.71 m
p= 1.11 m

Del calculo se tiene:

a= 3 m
d1 = 0.27 m
d2 = 2.14 m
F= 4.940
LT = 9.046 m
p= 1.17 m
Como vemos los valores son casi similares.
Adoptaremos los valores de la tabla.

e. Estructura disipadora de energia con tirante crítico en el canal de descarga.

Cuaando la pendiente topografica del sitio en el que se proyecta el canal de
descarga es fuerte, como en el caso de esta obra, se puede diseñar éste con
pendiente crítica.
Para las dimensiones del tanque amortiguador y cumpla con el tirante critico en
el canal de descarga, se utiliza el cuadro 6.8.
Entrando al cuadro 6.8 con:
Hd = 1.3 m
Tenemos:
Yc = 0.96 m
a= 1.1 m
d1 = 0.13 m
d2 = 0.82 m
F1 = 4.72
LT = 3.42 m
p= 0.57 m

B. Canal de acceso.-

1º Pendiente. Se definio pendiente inicial

2º El ancho de la plantilla en el inicio es de:

B '=1 . 5∗L B' = 37.5 m

3º Elevación de la plantilla:
Elevación de la plantilla = Elev.NAME - Dv
De acuerdo con la ecuación:

Dv
>0 . 5
Hd
Dv/Hd = 0.8/1.3 = 0.62 > 0.5

Por lo que se propone: Dv= 0.8 m

 Elevación de la plantilla = 3759.2 msnm

C. Canal de descarga.-
El diseño hidráulico consiste en determinar la sección transversal, el tirante de escurrimiento
y la velocidad, para definir de acuerdo con el material existente, si es necesario protegerlo
contra la erosión que produce el escurrimiento. Procedemos a hacer el cálculo hidraulico

1º Plantilla. El ancho de la plantilla se hace igual a la longitud de la sección de control:

B= 25 m

2º Tirante. Como se dijo el canal de descarga puede funcionar con tirante normal o crítico:
Yo = 1.3 m
Yc = 0.96 m

3º Talud. Se recomienda que sea de 1:1 o 1.5:1

m = 1:1

4º Coeficiente de rugosidad. Tomamos:

n = 0.03

5º Coeficiente de gasto Ko. Con los argumentos siguientes y en el cuadro 6.9.A:

m=1:1
n= 0.03
B= 25
Yo = 1.3
Yc = 0.96 para la tabla tomamos 0.95

Para el tirante normal Yo: Ko = 1281

Para el tirante critico Yc : Kc = 760

6º Pendiente. Depende de que se elija tirante normal o crítico.

Q= 73 m3/seg

[ ]
2
Normal Q
So=
Ko So = 0.00325746

[ ]
2 Q= 73 m3/seg
Critico Q
So=
Ko Sc = 0.00925445

7º Area hidraulica.

Normal
Ao=B∗Yo+ m∗Yo 2 Ao = 33.9141 m2

Critico
Ac=B∗Yc+ m∗Yc
2 Ac = 24.9216 m2

8º velocidad.

Normal Q
Vo=
A
 Q
Vo=
A Vo = 2.156 m/seg

Critica Q
Vc=
A Vc = 2.934 m/seg

Esta velocidad se compara con la velocidad permisible que se indica en la tabla 6.3
Como nuestras velocidades son mayores es necesario revestir; asimismo es necesario proteger
los taludes mediante muros de encauce.

Diseño estructural.-
Consiste en diseñar las dimensiones de los muros, analizar en caso necesario la estabilidad
del cimacio verificar la longitud de filtración en el cimacio y tanque amortiguador,
determinar el espesor de la losa

A. Canal de acceso. El diseño estructural queda definido en el diseño hidraulico.

B. Sección de control.

1.- Diseño de muros de contención

2.- Cimacio. El perfil del cimacio se define en el diseño hidráulico, no se analizo su estabilidad
en virtud de su altura pequeña y de que el sitio de su cimentación es roca riolitica, por lo que no
se prevee undimiento.

C. TANQUE AMORTIGUADOR

a. Gasto de filtración. Debido a la reducida altura del cimacio no se calculó el gasto de filtración.
b. Longitud de filtración. Esta se calcula con la ecuación :

Lf = C* PV

1.- De acuerdo al material de cimentación para cascajo, grava y arena se tiene para C:

C=3

2.- Sustituyendo valores

Lf = 3 * 0.5
Lf = 1,50 m

De la longitud del recorrido del agua, se estima que: las longitudes horizontales equivalen a un
tercio y las verticales se estiman integras, determinandose una longitud compensada con la
formula:

LH
Lce= + LV
3
3.- Para el proyecto se tienen las siguientes longitudes de recorrido del agua.

LH = 7.50 m
LV = AB + CD + FG + HI
LV = 5.30 m

Sustituyendo se tiene:
 Lce = 7.80 m

4.- Por lo tanto se cumple la especificación

Lce = 7.80 m > Lf = 1.50 m

c. Subpresión. Esta se calcula aplicando la formula:

'
Spx=C ∗W ∗ h+ h'− ( h
Lce
Lcx )
Donde:
C' = 1.00
W = 1000 kg/m3
h= 0.8 m
Lce = 7.8 m
h/ Lce = 0.1026

Sustituyendo:
Spx = 1000 ( 0.80 + h' - 0.1 Lcx )

Punto X h' ( m ) Lcx ( m )

B 2.40 2.4
C 2.40 2.6
D 2.00 3
F 2.00 5.1
G 2.40 5.5
H 2.40 5.7
I 0.30 7.8

Sustituyendo los valores de h' y Lcx en la formula anterior se obtienen las subpresiones en las
aristas de la cimentación:
[ kg]
SpB = 1000 ( 0.80 + 2.40 - 0.24 ) = 2960
SpC = 1000 ( 0.80 + 2.40 - 0.26 ) = 2940
SpD = 1000 ( 0.80 + 2.40 - 0.30 ) = 2500
SpF = 1000 ( 0.80 + 2.40 - 0.51 ) = 2290
SpG = 1000 ( 0.80 + 2.40 - 0.55 ) = 2650
SpH = 1000 ( 0.80 + 2.40 - 0.57 ) = 2630

La porción más desfavorable de la estructura en cuanto a subpresión es la losa del tanque

amortiguador, por lo que al diseñar ésta para garantizar contra la flotación, el cimacio y el
deflector con mayores espesores de mamposteria, estan sobradamente garantizados.

La subpresión en el inicio de la losa se determina en función de las subpresiones en los puntos

DyF:
SpD - SpF = 2500 - 2290 = 210 Kg

Esto proporcionalmente a:
6.30 m --------------- 210 Kg
1.50 m --------------- X
 X = ( 210 * 1.50 )/ 6.30 = 315/ 6.30 = 50 Kg

SpE = 2500 - 50 = 2450 Kg

6.30 m
1.50 m

SpF = 2290 Kg
SpD = 2500 Kg

SpE

d. Espesor de la losa. Conocido el valor de la subpresión en el inicio de la losa, para calcular

su espesor se procede como sigue:

1. 33∗Sp∗E
e=
wm
Considerando:
wm = Peso especifico de la mamposteria = 2200 Kg/m3

Para el proyecto se tiene :

e = ( 1.33*2450)/2200
e = 1.48 m
