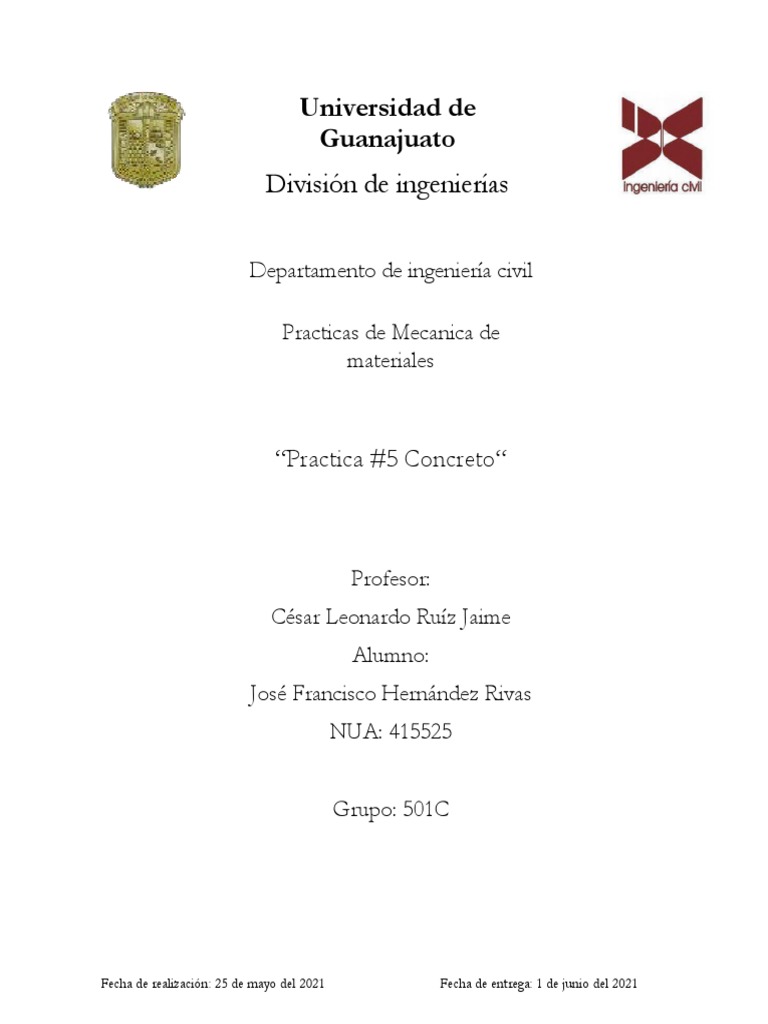

Universidad de

Guanajuato
División de ingenierías

Departamento de ingeniería civil

Practicas de Mecanica de
materiales

“Practica #5 Concreto“

Profesor:
César Leonardo Ruíz Jaime
Alumno:
José Francisco Hernández Rivas
NUA: 415525

Grupo: 501C

Fecha de realización: 25 de mayo del 2021 Fecha de entrega: 1 de junio del 2021
Introducción.

Factores que influyen en la resistencia mecánica del concreto

 Contenido de cemento
El cemento es el material más activo de la mezcla de concreto, por tanto, sus
características y sobre todo su contenido (proporción) dentro de la mezcla tienen una gran
influencia en la resistencia del concreto a cualquier edad. A mayor contenido
de cemento se puede obtener una mayor resistencia y a menor contenido
la resistencia del concreto va a ser menor.
 Relación agua-cemento y contenido de aire
En el año de 1918 Duff Abrams formuló la conocida “Ley de Abrams”, según la cual, para
los mismos materiales y condiciones de ensayo, la resistencia del concreto completamente
compactado, a una edad dada, es inversamente proporcional a la relación agua-
cemento. Este es el factor más importante en la resistencia del concreto:
Relación agua-cemento = A/C

Donde:
A= Contenido de agua en la mezcla en kg
C= Contenido de cemento en la mezcla en kg
De acuerdo con la expresión anterior, existen dos formas de que la relación agua-
cemento aumente y por tanto la resistencia del concreto disminuya: aumentando la
cantidad de agua de la mezcla o disminuyendo la cantidad de cemento. Esto es muy
importante tenerlo en cuenta, ya que en la práctica se puede alterar la relación agua-
cemento por adiciones de agua después de mezclado el concreto con el fin de
restablecer asentamiento o aumentar el tiempo de manejabilidad, lo cual va en detrimento
de la resistencia del concreto y por tanto esta práctica debe evitarse para garantizar
la resistencia para la cual el concreto fue diseñado.
También se debe tener en cuenta si el concreto va a llevar aire incluido (naturalmente
atrapado más incorporado), debido a que el contenido de aire reduce
la resistencia del concreto, por lo tanto, para que el concreto con aire incluido obtenga la
misma resistencia debe tener una relación agua-cemento más baja.
 Influencia de los agregados
– La distribución granulométrica juega un papel importante en
la resistencia del concreto, ya que si esta es continua permite la máxima capacidad
del concreto en estado fresco y una mayor densidad en estado endurecido, lo que se
traduce en una mayor resistencia.
– La forma y textura de los agregados también influyen. Agregados de forma cúbica y
rugosa permiten mayor adherencia de la interfase matriz-agregado respecto de los
agregados redondeados y lisos, aumentando la resistencia del concreto. Sin embargo este
efecto se compensa debido a que los primeros requieren mayor contenido de agua que los
segundos para obtener la misma manejabilidad.
– La resistencia y rigidez de las partículas del agregado también influyen en
la resistencia del concreto.
  Tamaño máximo del agregado
Antes de entrar a mirar cómo influye el tamaño máximo en la resistencia del concreto, se
debe mencionar el término “eficiencia del cemento” el cual se obtiene de dividir
la resistencia de un concreto por su contenido de cemento.
Recientes investigaciones sobre la influencia del tamaño máximo del agregado en la
resistencia del concreto concluyen lo siguiente:
– Para concretos de alta resistencia, mientras mayor sea la resistencia requerida,
menor debe ser el tamaño del agregado para que la eficiencia del cemento sea mayor.
– Para concretos de resistencia intermedia y baja, mientras mayor sea el tamaño
del agregado, mayor es la eficiencia del cemento.
– En términos de relación agua-cemento, cuando esta es más baja, la diferencia
en resistencia del concreto con tamaños máximos, menores o mayores es más
pronunciada.

Contenido:

 Introducción
 Objetivos
 Materiales y Equipo
 Presentación de datos y cálculos
 Análisis y resultados
 Conclusiones
 Referencias

Objetivos
El alumno deberá ser capaz de determinar la resistencia a la compresión simple de cilindros
de concreto hidráulico de 15 cm de diámetro y 30 cm de altura. La resistencia de proyecto
kg/cm2, el diámetro y longitud promedio del espécimen en cm revenimiento obtenido en el
concreto, la edad del concreto en días, las tablas de cargas y deformaciones transversales
y longitudinales, las tablas de esfuerzos y deformaciones transversales y longitudinales,
graficas de esfuerzos y deformaciones transversales y longitudinales, la carga máxima, la
forma de falla, el esfuerzo máximo, el peso volumétrico el cálculo del módulo de elasticidad,
el cálculo del módulo de poisson y el coeficiente numérico (k).

Material y Equipo.

 Compás de punta.
o Se utilizan para obtener medidas entre líneas o puntos; para transportar
medidas tomadas de una regla de acero, y para trazar círculos o arcos.
 Flexómetro.
o Es un instrumento de medida que consiste en una cinta flexible graduada y
que se puede enrollar, haciendo que el trabajo sea más fácil.
 Báscula de 20 kg.
o Aparato que sirve para pesar; esto es, para determinar el peso, o la masa
de los cuerpos.
 Platos de cabeceo y recipiente para fundir mortero de azufre.
 o Uno de los más utilizados y se lo puede adquirir en empresas importadoras
para equipos de laboratorios.
 Maquina universal.
o Máquina semejante a una prensa con la que es posible someter materiales
a ensayos de tracción y compresión para medir sus propiedades.
 Aparato para medir módulo elástico consistente en tres anillos y dos micrómetros
o Máquina de ensayo de compresión de 1 grado. Este equipo utiliza un
calibrador dial y un sensor de desplazamiento.
 Cabeceadores de neopreno
o Eliminan los gastos de tiempo y mano de obra asociados con compuestos
de tapado. Los conjuntos se componen de, alta aleación de acero tapas de
retención mecanizados de precisión, que contienen almohadillas de
neopreno.
 Vernier
o Pieza que se aplica sobre una regla graduada para apreciar divisiones
menores que las ofrecidas por la regla.

Presentación de datos y cálculos

Se tiene que realizar un dictamen de un elemento elaborado con concreto normal el día 13
de octubre del 2020, la resistencia proyecto es de 300 kg/cm², se pide que realices para el
informe:
- la tabla de evolución del concreto a compresión simple
- la resistencia a la compresión diametral
- el módulo de elasticidad y de poisson (el cilindro que se usara como referente de la
resistencia es el cilindro #4)

Compresion Simple
Diametro Altura F'c
Cilindro Revenimiento Diametro Diametro Diametro Altura Altura Masa Carga
N° Superior Central Inferior #1 #2 [gr] [kg]
[cm] [cm] [cm] [cm] [cm]

1 12 15.2 15.1 15 30.6 30.2 11795 35000

2 12 14.9 15 14.9 30.2 30.4 11750 45000
3 12 15 15.2 15 30.1 30.2 11872 52000
4 12 15 15.1 15 30 30.1 11579 53500
Resistencia a la tension diametral
5 12 15.1 15 14.8 29.9 30.1 11872 20000
6 12 15.2 15.3 15.1 30 30 11579 18900
Módulo de elasticidad y poisson
7 12 15 15.1 15 30 30.1 11579 53500

Datos obtenidos de la maquina

Carga en kilogramos Def Longitudinal Def Transversal 10.15/(10.15+11.15)=0.47
[kg] [mm] [mm] 65
0 0 0 h=L(A/(A+B))
1000 0.004 0.001
 2000 0.011 0.003
3000 0.018 0.005
4000 0.025 0.007
5000 0.031 0.008
10000 0.066 0.013
15000 0.104 0.019
20000 0.142 0.025
25000 0.186 0.034
30000 0.222 0.068
35000 0.325 0.084
Análisis y Resultados.

Tabla Promedios.

Compresion Simple
Diametro Altura F'c
Cilindro Revenimiento Diametro Promedio [cm] Altura Promedio Masa Carga
N° [cm] [gr] [kg]

1 12 15.1 30.4 11795 35000

2 12 14.933 30.3 11750 45000
3 12 15.067 30.15 11872 52000
4 12 15.033 30.05 11579 53500
Resistencia a la tension diametral
5 12 14.967 30 11872 20000
6 12 15.2 30 11579 18900
Modulo de elasticidad y poisson
7 12 15.0333 30.05 11579 53500

Tabla Resistencia a la compresión, peso volumétrico y comparativa esperada al proyecto.

F'c Proyecto 300 [kg/cm^2]

Compresion Simple
Cilindro N° Resistencia a la Peso %R Promedio Promedio
compresion Volumetrico Resistencia a la PV
[kg/cm^2] [kg/cm^3] C [kg/cm^2] [kg/cm^3]

1 195.445 0.002167 65.15 261.360 0.002190

2 256.927 0.002214 85.64
3 291.661 0.002209 97.22
4 301.407 0.002171 100.47
Resistencia a la tension diametral
5 113.682 0.002249 37.89 108.919 0.002188
6 104.156 0.002127 34.72
Modulo de elasticidad y poisson
7 301.407 0.002171 100.47 301.4070 0.002171
Tabla corrección h.

Datos obtenidos de la maquina

Carga en kilogramos Def Longitudinal Def Transversal 10.15/(10.15+11.15)=0.47
[kg] [mm] [mm] 65
0 0 0 h=L(A/(A+B))
1000 0.004 0.001 0.000476526
2000 0.011 0.003 0.001429577
3000 0.018 0.005 0.002382629
4000 0.025 0.007 0.003335681
5000 0.031 0.008 0.003812207
10000 0.066 0.013 0.006194836
15000 0.104 0.019 0.009053991
20000 0.142 0.025 0.011913146
25000 0.186 0.034 0.016201878
30000 0.222 0.068 0.032403756
35000 0.325 0.084 0.040028169

Tabla Deformaciones y esfuerzo Respecto al Cilindro #4.

Respecto al cilindro #4
ε Def U Long [mm/mm] δ Def U Trans [mm/mm] σ [kg/cm^2]
- - -
1.33111E-05 3.16979E-06 5.633775597
3.66057E-05 9.50938E-06 11.26755119
5.99002E-05 1.5849E-05 16.90132679
8.31947E-05 2.21886E-05 22.53510239
0.000103161 2.53584E-05 28.16887798
0.000219634 4.12073E-05 56.33775597
0.00034609 6.02261E-05 84.50663395
0.000472546 7.92449E-05 112.6755119
0.000618968 0.000107773 140.8443899
0.000738769 0.000215546 169.0132679
0.001081531 0.000266263 197.1821459

En base a estos resultados calcularemos las gráficas pertinentes.

 Esfuerzo vs Def. Longitudinal
200

180

160

140

120

100

80

60

40

20

0
- 0.0002000 0.0004000 0.0006000 0.0008000 0.0010000 0.0012000

Esfuerzo vs Def. Tansversal

200

180

160

140

120

100

80

60

40

20

0
- 0.0000500 0.0001000 0.0001500 0.0002000 0.0002500 0.0003000
 Modulo Elasticidad E
Esfuerzo Maximo [kg/cm^2] 197.182
e1 [mm/mm] 0.00005
s1 [kg/cm^2] 14.500
e2 [mm/mm] 0.00032
s2 [kg/cm^2] 78.873
E [kg/cm^2] 238417.993

Relacion de Poisson M
e1 [mm/mm] 0.00005
et1 [mm/mm] 0.0000132
e2 [mm/mm] 0.00032
et2 [mm/mm] 0.0000564
M 0.16

Constante K.

K 13615.386

Conclusiones.
Tras conocer las características de nuestra grafica de deformación, fuimos capaces de
encontrar los valores de los módulos de elasticidad y relación de poisson por medio de
resultados de pruebas en laboratorio. Hay que tener en cuenta que algunos puntos de los
objetivos como la identificación de las fallas en el cilindro se ven limitados por la modalidad
de clases en línea, sin embargo, se cumplió con objetivo teórico y realización de cálculos.

Referencias.

 Resistencia mecánica del concreto y resistencia a la compresión. Comunidad 360.

(2021). Retrieved 1 June 2021, from
https://www.360enconcreto.com/blog/detalle/resistencia-mecanica-del-concreto-y-
compresion.
 Concreto / Construcción | Budenheim. Budenheim.com. (2021). Retrieved 1 June
2021, from https://www.budenheim.com/es/soluciones/construccion/concreto/.
