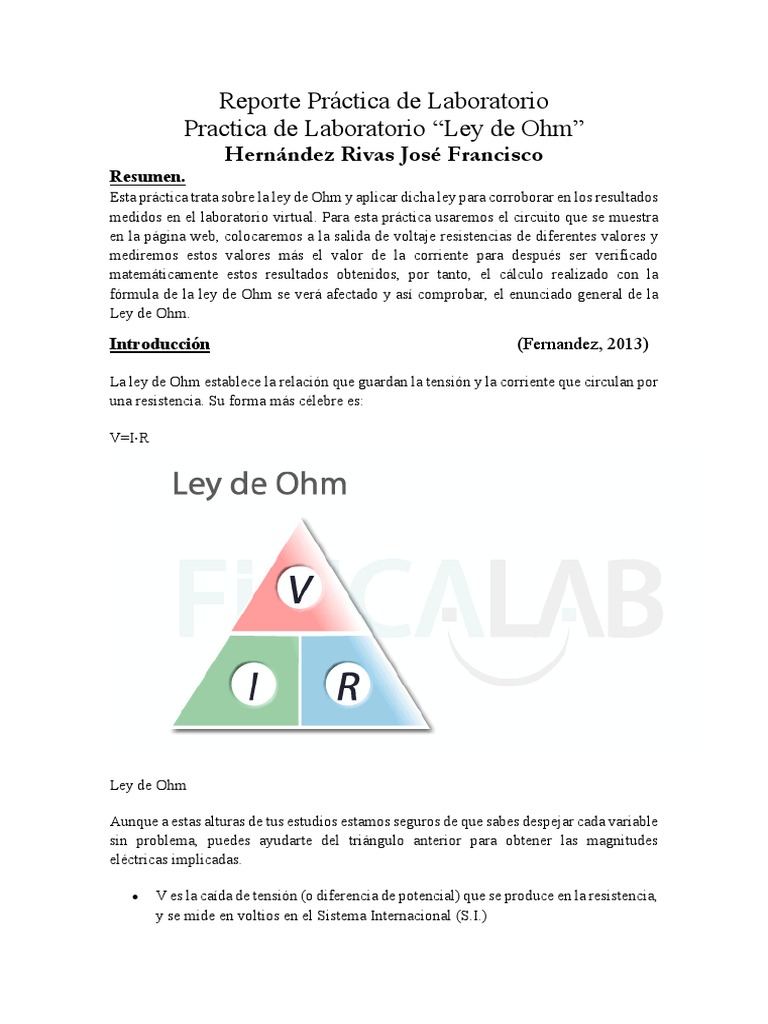

Reporte Práctica de Laboratorio

Practica de Laboratorio “Ley de Ohm”

Hernández Rivas José Francisco
Resumen.
Esta práctica trata sobre la ley de Ohm y aplicar dicha ley para corroborar en los resultados
medidos en el laboratorio virtual. Para esta práctica usaremos el circuito que se muestra
en la página web, colocaremos a la salida de voltaje resistencias de diferentes valores y
mediremos estos valores más el valor de la corriente para después ser verificado
matemáticamente estos resultados obtenidos, por tanto, el cálculo realizado con la
fórmula de la ley de Ohm se verá afectado y así comprobar, el enunciado general de la
Ley de Ohm.

Introducción (Fernandez, 2013)

La ley de Ohm establece la relación que guardan la tensión y la corriente que circulan por
una resistencia. Su forma más célebre es:

V=I⋅R

Ley de Ohm

Aunque a estas alturas de tus estudios estamos seguros de que sabes despejar cada variable
sin problema, puedes ayudarte del triángulo anterior para obtener las magnitudes
eléctricas implicadas.

• V es la caída de tensión (o diferencia de potencial) que se produce en la resistencia,

y se mide en voltios en el Sistema Internacional (S.I.)
 • I es la corriente que circula a través de la misma, y se mide en amperios en el S.I.
• R es la resistencia, y se mide en ohmios

Relación entre intensidad y tensión en un conductor

Fue el físico Georg Simon Ohm (1787-1854), profesor de secundaria, el primero en

establecer la relación entre la tensión y la corriente que circulan por un conductor.
Formalmente:

La intensidad de corriente que circula por un conductor es directamente proporcional a la

diferencia de potencial que existe entre sus extremos e inversamente proporcional a su
resistencia eléctrica.

I=VA−VBR

Donde:

• I: Es la corriente que circula por el conductor, medida en amperios (A)

• VA, VB son las tensiones en los extremos del conductor, con lo que VA-VB
representa la caída de tensión o diferencia de potencial entre los extremos del
mismo. Su unidad de medida en el Sistema Internacional (S.I.) es el voltio (V).
En ocasiones a esta diferencia se la denota ΔV, o simplemente V, como ocurría
en la expresión recogida al comienzo del apartado
• R es la resistencia eléctrica, es decir, la que el material conductor impone al paso
de corriente. En el Sistema Internacional (S.I.) se mide en ohmios (Ω)

Finalmente, otra expresión alternativa es la forma:

I=V⋅G

En ella hemos tenido en cuenta la conductancia G del conductor, en lugar de su

resistencia. Recuerda que la conductancia es la magnitud inversa de la resistencia, y se
mide en siemens (S).

Conductores que cumplen la ley de Ohm

 La expresión de la ley de Ohm es utilizada ampliamente para el análisis de circuitos
sencillos. Sin embargo, no es aplicable en la mayor parte de situaciones. Como hemos
estudiado anteriormente en el apartado de resistencia eléctrica, la resistencia de un cuerpo
depende de:

• Su temperatura. Por lo tanto la ley de Ohm solo es aplicable cuando el conductor

se encuentra en un determinado rango de temperaturas.
• El material que lo compone. La ley de Ohm solo se cumple para determinados
materiales denominados óhmicos (cobre, aluminio, etc.), en cambio no se cumple
para muestras de gas ionizado y ni en otros conductores denominados no óhmicos.

Desarrollo. (Fernandez S. H., 2009)

Conecta la fuente de alimentación y ve variando el voltaje. Determina como
varía la intensidad de corriente con el voltaje con cada una de las resistencias:

Resistencia 1
V 0.5 1 1.5 2 2.5 3 3.5 4 4.5 5
I 0.02 0.04 0.06 0.08 0.1 0.12 0.14 0.16 0.18 0.2

Resistencia 2
V 0.5 1 1.5 2 2.5 3 3.5 4 4.5 5
I 0.5 1 1.5 2 2.5 3 3.5 4 4.5 5

Resistencia 3
V 0.5 1 1.5 2 2.5 3 3.5 4 4.5 5
I 0.25 0.5 0.75 1 1.25 1.5 1.75 2 2.25 2.5
 Resistencia 4
V 0.5 1 1.5 2 2.5 3 3.5 4 4.5 5
I 0.05 0.1 0.15 0.2 0.25 0.3 0.35 0.4 0.45 0.5

Resistencia 5
V 0.5 1 1.5 2 2.5 3 3.5 4 4.5 5
I 0.0025 0.005 0.0075 0.01 0.0125 0.015 0.0175 0.02 0.0225 0.025

Resistencia 6
V 0.5 1 1.5 2 2.5 3 3.5 4 4.5 5
I 0.001 0.002 0.004 0.005 0.006 0.008 0.009 0.01 0.011 0.012

Resistencia 7
V 0.5 1 1.5 2 2.5 3 3.5 4 4.5 5
I 0.0002 0.00032 0.0005 0.00065 0.0008 0.001 0.0011 0.00135 0.0015 0.00165

Representa los resultados de la tabla en una gráfica (Representa el voltaje el

eje de ordenadas).

Resistencia 1
0.25

0.2

0.15
I

0.1

0.05

0
0 1 2 3 4 5 6
V
 Resistencia 2
6

3
I

0
0 1 2 3 4 5 6
V

Resistencia 3
3

2.5

1.5
I

0.5

0
0 1 2 3 4 5 6
V

Resistencia 4
0.6

0.5

0.4

0.3
I

0.2

0.1

0
0 1 2 3 4 5 6
V
 Resistencia 5
0.03

0.025

0.02

0.015
I

0.01

0.005

0
0 1 2 3 4 5 6
V

Resistencia 6
0.014

0.012

0.01

0.008
I

0.006

0.004

0.002

0
0 1 2 3 4 5 6
V

Resistencia 7
0.0018
0.0016
0.0014
0.0012
0.001
I

0.0008
0.0006
0.0004
0.0002
0
0 1 2 3 4 5 6
V
En la Grafica 1 a 5 podemos observar que la línea formada es una línea recta con un ángulo
de 45° la cual se puede calcular su pendiente en base a su tangente ya que la tangente de
45=1, mientras tanto las gráficas 6 y 7 no nos muestran esta proporcionalidad por lo cual se
descarta el cálculo de la pendiente por la gran cantidad de pendientes que puede contener.
Discusión:
Resistencias Óhmicas:
En base a los resultados obtenidos de acuerdo a su pendiente deducimos que las resistencias
de las siguientes gráficas son Óhmicas:
• Resistencia 1 Donde m=1
• Resistencia 2 Donde m=1
• -Resistencia 3 Donde m=1
• Resistencia 4 Donde m=1
• Resistencia 5 Donde m=1
Resistencias No Óhmicas:
Las siguientes Resistencias no son Óhmicas ya que no tienen una pendiente definida.
• -Resistencia 6 Donde m=indefinida
• -Resistencia 7 Donde m=indefinida

Conclusión.
De acuerdo con los resultados obtenidos observamos que el voltaje y a la intensidad son
independientes y dependiendo del valor de estos, nuestra recta o curva, ya sea el caso,
determinará si son óhmicas o no y que se comprueba la ley de Ohm y se cumplieron los
objetivos de esta práctica.

Bibliografía
Fernandez, J. (Abril de 2013). Fisicalab. Obtenido de
https://www.fisicalab.com/apartado/ley-de-ohm
Fernandez, S. H. (7 de Septiembre de 2009). laboratorio virtual. Obtenido de
https://labovirtual.blogspot.com/2009/09/ley-de-ohm.html
