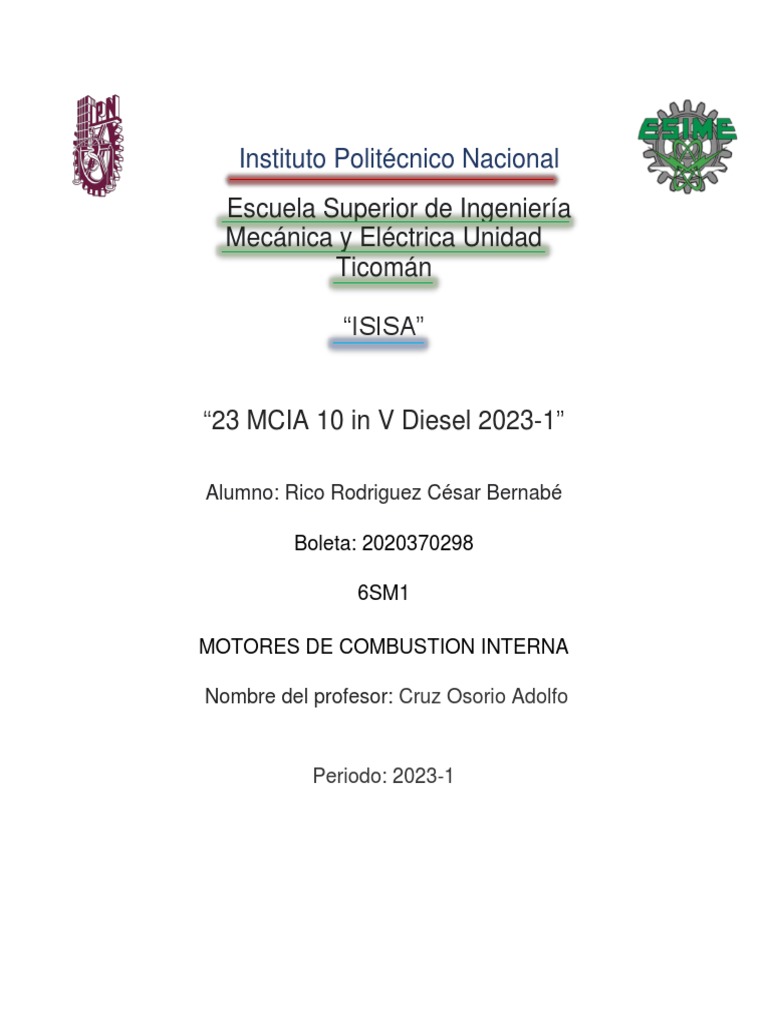

“ISISA”
Boleta: 2020370298
6SM1
Periodo: 2023-1
Introducción
Se realizara una investigación detallada acerca del motor de combustión interna
de 10 cilindros en Vee, se buscara conocer su origen y como este fue
evolucionando, se darán los usos que este motor tiene así como las aplicaciones
que se le dieron a este.
Se presentara la ficha técnica de este motor, sus características del motor que se
nos indica, para de esta manera conocer más acerca de el y como sus
componentes son distintos a un motor que aunque sea un v10 al igual que este al
ser uno a diesel y otro a gasolina los componentes cambian.
Se busca con la realización de esta investigación dominar los componentes acerca
de esta configuración de motor de 10 cilindros en Vee. También ver como este
mismo motor puede tener distintas aplicaciones con algunas variantes
dependiendo el uso que le daremos o que se le dio.
Una vez visto esto se describirán los componentes de este usando de base lo que
hemos visto en clases.
Desarrollo
Origen
Hoy en día todos los fabricantes piensan en coches eléctricos y en ellos ven su
futuro, especialmente en cualquier vehículo que tenga cierta visión del lujo y la
tecnología. Pero en 1999 el diésel era tan importante como para protagonizar la
puesta de largo de un primer anticipo de lo que más adelante sería el buque
insignia de Volkswagen. Hace más de veinte años Volkswagen pensaba en
coches de lujo con motor V10 diésel y así fue como se desvelaría el prototipo
Volkswagen Concept D, un prototipo con cierto toque de Porsche Panamera, que
recordemos no se lanzaría hasta diez años después, que nos anticipó también
cómo sería el Volkswagen Phaeton.
El Volkswagen Concept D era un sedán de lujo, con motor V10 diésel, que más
tarde daría lugar a un coche de producción, el fracasado Volkswagen Phaeton.
Este prototipo, el Volkswagen Concept D, como os decíamos equipaba un motor
diésel V10 TDI de 313 CV de
potencia, cambio Tiptronic, tracción a
las cuatro ruedas 4Motion,
suspensiones adaptativas, faros bi-
xenon, etcétera. Su tecnología, y su
motor diésel de diez cilindros,
llegarían al Volkswagen Phaeton
definitivo, no así su trasera estilo
fastback, que más tarde sí sería clave
en el Porsche Panamera. El
Volkswagen Phaeton llegó a
comercializarse con motores diésel de
seis cilindros y gasolina de seis
cilindros y uve estrecha, V8 y hasta un W12.
Continuando con este motor de ciclo Diesel, los puntos a encarar, son los que
siguen:
• El pistón y la biela
• Compensación de masas-cigüeñal
• Antivibrador
• El conjunto de engranajes
• El módulo de distribución
Para poder disminuir los esfuerzos, al que están sometidos el pistón y la biela,
debido a las elevadas presiones producto de la combustión, los alojamientos del
perno de pistón y el orificio del pie de biela, poseen una forma trapezoidal. De esta
forma, las fuerzas de la combustión, se reporten en una mayor superficie. Los
alojamientos del perno en el pistón, cuenten bujes o casquillos de bronce o latón.
En el pistón, existe un “conducto de enfriamiento” para la zona de los aros. Los
inyectores de aceite, proyectan el lubricante en este conducto, en el instante en
que el pistón se encuentra en el PMI. (Punto Muerto Inferior). El cuerpo de la biela,
y la cabeza de biela - tapa- están partidos en forma oblícua, y son separados por
el procedimiento de rotura (cracking). El eje geométrico del perno de pistón, está
desfasado con respecto al centro, con la finalidad de evitar la generación de
ruidos, debido a la inversión de la carrera del pistón en el PMS. (Puerto Muerto
Superior).
Cuando la caña o fuste de la biela, se encuentra en una posición inclinada, se
presentan fuerzas laterales, que empujan al pistón contra la pared interior del
cilindro.
Desfasaje del eje geométrico del perno de pistón: 1- Punto Muerto Superior
(PMS).
Estructura del conjunto de engranajes: 1- Engranajes de mando del árbol de levas
(banco de cilindros1). 2- Engranaje compensador. 3- Engranaje de mando de la
bomba de agua. 4- Engranaje de mando del alternador. 5- Engranaje de mando
del árbol de levas (banco de cilindros 2). 6- Unión al porta-cojinetes. 7- Engranaje
de mando: bomba de aceite/eje o árbol de equilibrado. 8- Engranaje de mando:
bomba de la dirección asistida, y compresor del aire acondicionado. 9- Cigüeñal.
Conclusión
Una vez terminada esta investigación del motor podemos observar que cada
configuración de motor tiene un sinfín de información y datos acerca de las
disposición de sus elementos, sus prestaciones, potencia, usos y el como un
motor con unas simples actualizaciones o modificaciones cambian bastante los
datos obtenidos. Un motor puede emplearse en distintos casos, en particular en
este podemos ver que se usa por parte de Volkswagen lo uso en dos carrocerías
totalmente distintas en el phaeton y en el touareg. En su momento fue un gran
motor y se considero en más potente cuando salió hablamos del V10 TDI
turbocargado, el cual incluso con la modificación a carter seco se uso en las 24
horas de Le mans.
Bibliografías
https://es.scribd.com/document/67103424/303-El-motor-V10-TDI
https://www.volkswagen.es/comunicacion/dossier/presentacion-volkswagen-
phaeton-los-motores/
https://talleractual.com/tecnica/partes-de-motor/2832-el-moderno-motor-v10-tdi-
volkswagen
https://hmong.es/wiki/List_of_Volkswagen_Group_diesel_engines
https://www.km77.com/coches/volkswagen/tecnica/2002/motor-v10-tdi/informacion
https://www.autocasion.com/actualidad/reportajes/volkswagen-phaeton-exito-o-
fracaso
