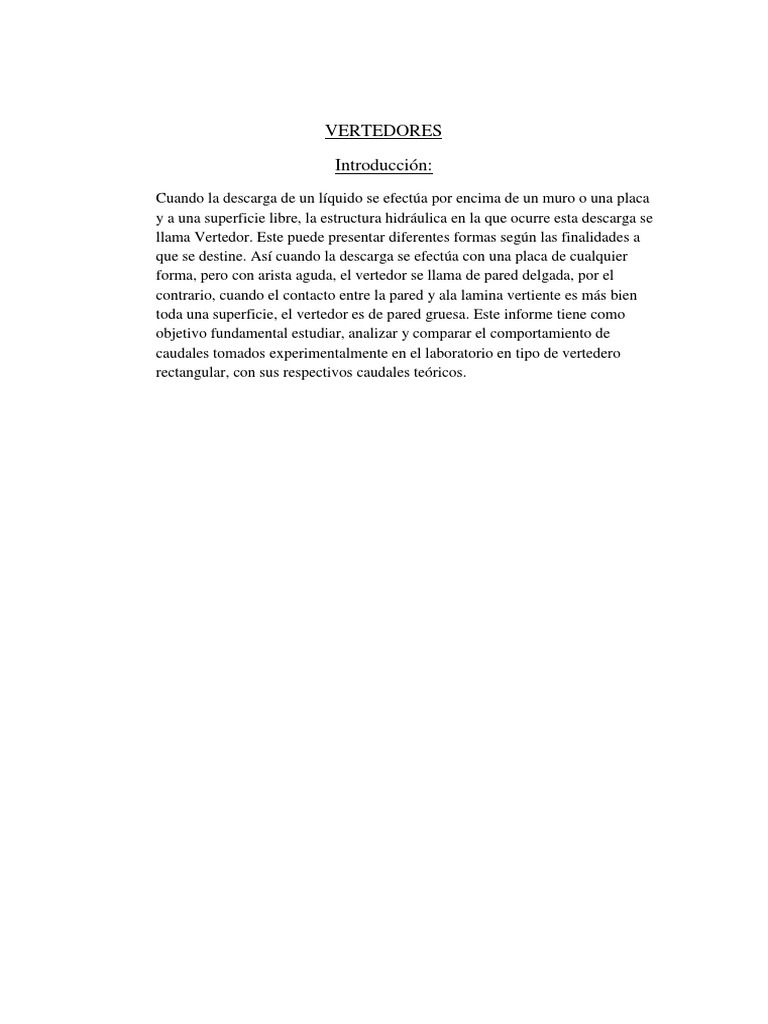

VERTEDORES

Introducción:
Cuando la descarga de un líquido se efectúa por encima de un muro o una placa
y a una superficie libre, la estructura hidráulica en la que ocurre esta descarga se
llama Vertedor. Este puede presentar diferentes formas según las finalidades a
que se destine. Así cuando la descarga se efectúa con una placa de cualquier
forma, pero con arista aguda, el vertedor se llama de pared delgada, por el
contrario, cuando el contacto entre la pared y ala lamina vertiente es más bien
toda una superficie, el vertedor es de pared gruesa. Este informe tiene como
objetivo fundamental estudiar, analizar y comparar el comportamiento de
caudales tomados experimentalmente en el laboratorio en tipo de vertedero
rectangular, con sus respectivos caudales teóricos.
1. Objetivos:
Que el alumno pueda:

• Conocer el funcionamiento y utilidad de los vertedores.

• Realizar mediadas de caudal utilizando vertedores rectangulares

• Comparar medidas experimentales con las ecuaciones teóricas del flujo de


vertedores
2. Marco teórico

Un vertedor es una pared o placa sobre la cual fluye el agua a superficie libre. Se puede
utilizar tanto para controlar niveles de embalses o canales( vertedor de rebose) o para
medición de caudales . Esta segunda aplicación, medición de caudal, es la que concierne
este experimento

PARTES DE UN VERTEDOR

Las partes más importantes de un vertedor son:

• Cresta: la parte más baja del vertedor

• Altura de carga (h): es el desnivel entre la superficie libre aguas arriba del
vertedor y la cresta

• B: ancho del vertedor


3. Descripción del equipo
El equipo a utilizar es EDIBON FME 02 Flujo por vertedores. Es un conjunto de
accesorios que se instalan al banco hidráulico

Disipador: Es un dispositivo que se instala en la salida de agua del banco hidráulico


sirve para disipar la presión de agua que suministra dicha salida

Pantallas tranquilizadoras: Hacen que el flujo que sale del disipador se estabilice antes
de llegar al vertedor

Limnimetro: Dispositivo que sirve para medir la altura de carga. La froma de lectura es
similar al pie de rey
4. Procedimiento experimental
TOMA DE DATOS:

Se medirá la altura de carga con el limnimetro, se colocara el vertedero triangular. Se


Prendera el banco eléctrico luego se medirá el caudal con ayuda de una jarra utilizando
el cronometro anotando todos los datos 5 veces. Se repetirá el proceso para el vertedero
rectangular

Vertedor triangular
N h(mm) V(ml) t(s)
1 25.7 700 3.39
2 26.9 475 2.43
3 28.2 750 2.89
4 30.5 750 2.06
5 32.9 830 2.43
Tabla 1

Vertedor rectangular
N h(mm) V(ml) t(s)
1 20.1 585 2.81
2 23.7 555 2.56
3 30.6 605 2.34
4 42 680 1.79
5 51.3 900 1.24
Tabla 2
5. Desarrollo del informe
1.- Convertir los datos recolectados al Sistema internacional de medidas y presentarlos
en tablas similares a las tablas de datos.

Volumen Carga Volumen


N° Tiempo (s) Tiempo (s) Carga (m)
(L) (mm) (m3)
1 0.7 3.39 25.7 0.0007 3.39 0.0257
2 0.475 2.43 26.9 0.000475 2.43 0.0269
3 0.75 2.89 28.2 0.00075 2.89 0.0282
4 0.75 2.06 30.5 0.00075 2.06 0.0305
5 0.83 2.43 32.9 0.00083 2.43 0.0329
Tabla 3

2.- Calcular el caudal de cada medición

Volumen Q =V/T
N° Tiempo (s)
(m3) (m3/s)
1 0.0007 3.39 0.0002065
2 0.000475 2.43 0.0001955
3 0.00075 2.89 0.0002595
4 0.00075 2.06 0.0003641
5 0.00083 2.43 0.0003416
Tabla 4

3.- Desarrollar una gráfica de Q vs h3/2 (Q en el eje de las coordenadas) para el vertedor
rectangular.

Q vs H¨(3/2)
0.0008
0.0007 y = 8.2487x2 - 0.0627x + 0.0003
0.0006 R² = 0.9923
0.0005
0.0004
0.0003
0.0002
0.0001
0
0 0.002 0.004 0.006 0.008 0.01 0.012 0.014

Gráfico 1
4.- Desarrollar una gráfica Q vs h5/2 (Q en el eje de las ordenadas) para el vertedero
triangular.

Q vs h¨5/2
0.00045
0.0004
0.00035
0.0003
0.00025
0.0002
0.00015
0.0001 y = -1E+09x3 + 561890x2 - 76.825x + 0.0036
0.00005 R² = 0.9906
0
0 0.00005 0.0001 0.00015 0.0002 0.00025

Gráfico 2

5.- Calcular el coeficiente de descarga (μ) para cada medición utilizando las ecuaciones
de vertedor.

Vertedor triangular
Q =V/T
H^(5/2) B Angulo u
(m3/s)
0.0001059 0.0002065 66.431144
0.0001187 0.0001955 56.106456
0.0001335 0.0002595 0.03 45 66.198302
0.0001625 0.0003641 76.339735
0.0001963 0.0003416 59.263634
Tabla 5

Vertedor rectangular
Q =V/T Ancho del
H^3/2 u
(m3/s) vertedero(m)
0.0028497 0.0002082 0.824662
0.0036486 0.0002168 0.6707351
0.0053528 0.0002585 0.03 0.5452277
0.0086074 0.0003799 0.4981985
0.0116192 0.0007258 0.7051236
Tabla 6
CONCLUSIONES
• Debido a nuestras poca experiencia los resultados no son los deseados

• El coeficiente de descarga varia

• Los tiempos no lo medimos con la debida exactitud

RECOMENDACIONES
• Al medir el cronómetro que sea en buena coordinación con el compañero que
saca el tubo de agua

• Trabajar con pequeños caudales para no tener demasiada inexactitud


Anexos

 Imágenes
