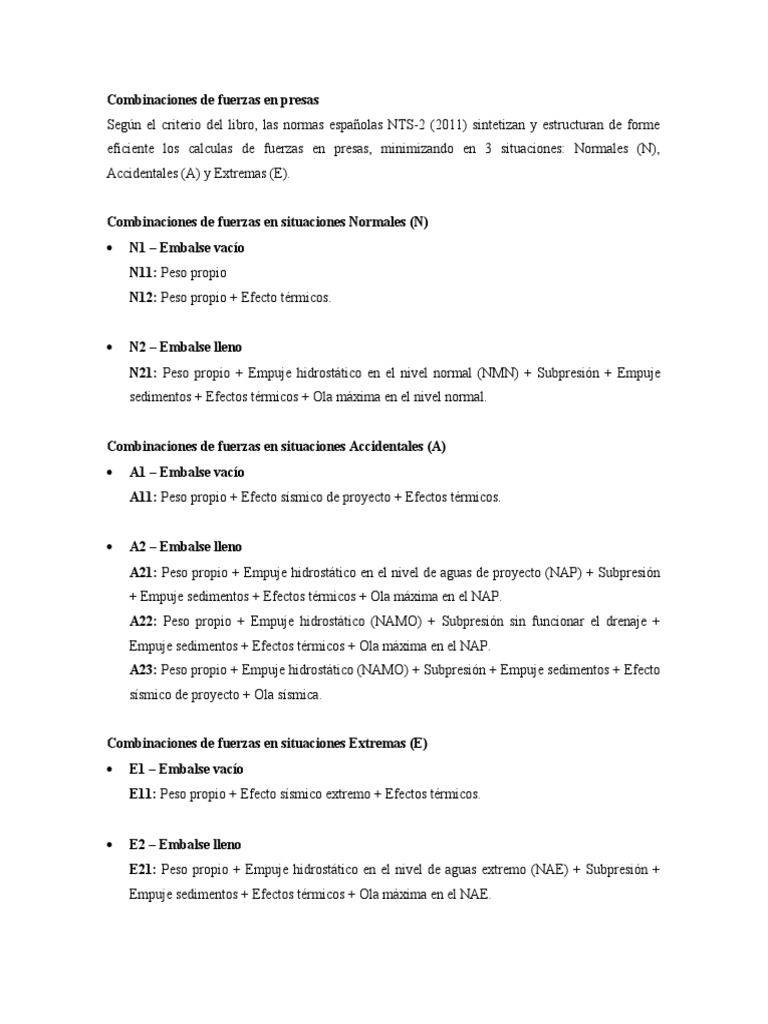

Combinaciones de fuerzas en presas

Según el criterio del libro, las normas españolas NTS-2 (2011) sintetizan y estructuran de forme
eficiente los calculas de fuerzas en presas, minimizando en 3 situaciones: Normales (N),
Accidentales (A) y Extremas (E).

Combinaciones de fuerzas en situaciones Normales (N)

 N1 – Embalse vacío
N11: Peso propio
N12: Peso propio + Efecto térmicos.

 N2 – Embalse lleno
N21: Peso propio + Empuje hidrostático en el nivel normal (NMN) + Subpresión + Empuje
sedimentos + Efectos térmicos + Ola máxima en el nivel normal.

Combinaciones de fuerzas en situaciones Accidentales (A)

 A1 – Embalse vacío
A11: Peso propio + Efecto sísmico de proyecto + Efectos térmicos.

 A2 – Embalse lleno
A21: Peso propio + Empuje hidrostático en el nivel de aguas de proyecto (NAP) + Subpresión
+ Empuje sedimentos + Efectos térmicos + Ola máxima en el NAP.
A22: Peso propio + Empuje hidrostático (NAMO) + Subpresión sin funcionar el drenaje +
Empuje sedimentos + Efectos térmicos + Ola máxima en el NAP.
A23: Peso propio + Empuje hidrostático (NAMO) + Subpresión + Empuje sedimentos + Efecto
sísmico de proyecto + Ola sísmica.

Combinaciones de fuerzas en situaciones Extremas (E)

 E1 – Embalse vacío
E11: Peso propio + Efecto sísmico extremo + Efectos térmicos.

 E2 – Embalse lleno
E21: Peso propio + Empuje hidrostático en el nivel de aguas extremo (NAE) + Subpresión +
Empuje sedimentos + Efectos térmicos + Ola máxima en el NAE.
 E22: Peso propio + Empuje hidrostático (NMN) + Subpresión + Empuje sedimentos + Efecto
sísmico extremo + Ola sísmica.

Estabilidad de una presa al deslizamiento

El coeficiente de seguridad al deslizamiento k sd es la relación entre las fuerzas que sostienen a la

presa sobre las que tratan de desplazarla, este coeficiente determina la posibilidad de deslizamiento
de una presa de hormigón a lo largo de la superficie de contacto con la roca o entre las grietas de la
cimentación.

Kt
KcT =R
Ks
Donde:

Kc: es el coeficiente de combinación de cargas que, para las normales y accidentales es k c =1 y para
las extremas es kc = 0,9.
T: es la sumatoria de las cargas o acciones sobre la presa.
R: la sumatoria de las fuerzas o momentos de resistencia, según sea el caso,
kt: coeficiente de las condiciones de trabajo (puede ser menor, igual o mayor a 1).
ks: es el coeficiente de seguridad, que depende del tipo y categoría de la estructura.

Tabla 1.- Coeficiente de fricción y cohesión, hormigón-roca. Fuente: Rasskazov (2008)

TIPO DE ROCA f C (Mpa)
Grandes macizos rocosos, en capas, estratos grandes no fisurados, 0.95 0.4
con resistencia a la compresión mayor a 500 Kg/cm2 (Rc > 50 Mpa).
Grandes macizos rocosos, en capas, estratos grandes medio 0.85 0.3
fisurados y poco meteorizados (Rc > 50 Mpa).
Rocas bastantes fisuradas (R=15 a 50 Mpa), poco fisuradas y poco 0.75 0.2
meteorizadas (R=15 a 15 Mpa).
Rocas medio blandas, rocas en capas delgadas y meteorizadas 0.7 0.1
(R<15 Mpa).
 Tabla 2.- Factores de seguridad para presas de hormigón. Fuente: Lypiachev (2012)
Concepto Combinaciones de carga
Normal Accidental Extrema
Estabilidad al volteo 1,5 1,25 1,1
Estabilidad al deslizamiento para fricción + cohesión
Hormigón masivo 3,00 2,00 >1,00
Contacto Hormigón - Roca 3,00 2,00 >1,00
Roca 4,00 2,70 1,30
Deslizamiento sin considerar cohesión 1,10 1,05 >1,00
Esfuerzos de compresión
Hormigón masivo 3,00 2,00 1,00
Fundación rocosa 4,00 2,70 1,30
Esfuerzos de tensión
Hormigón masivo 3,00 2,00 1,00
Fundación rocosa No se permiten esfuerzos de tensión

Los valores anotados en la tabla 3.7 son referenciales, por lo que, para presas de categoría I y II, es
indispensable determinar los coeficientes en campo. Así también, la SPANCOLD (2017, Art. 39)
recomienda para el análisis de estabilidad, se reduzcan los valores de los coeficientes de fricción y
cohesión en 1,5 veces. En la tabla 3.8 se presentan los coeficientes de seguridad al deslizamiento, al
volteo y de los mínimos esfuerzos de tracción y compresión.

Esfuerzos en la presa
Únicamente se permite la compresión en las presas, raramente se da un esfuerzo de tracción según
ciertas combinaciones, la determinación de esfuerzos empieza por la cimentación.
Son positivas las fuerzas que actúan de izquierda a derecha y de arriba hacia abajo, para el análisis
de esfuerzos se toma en cuenta dicha convención de signos.
Para una dovela de un metro de ancho, los esfuerzos en los extremos de la cortina, aguas arriba y
aguas abajo, se las puede determinar con la siguiente ecuación de resistencia de materiales:
Σ v ΣM
σy12 = ∓ 2
b b
Donde:
ΣV: es la sumatoria de todas las fuerzas verticales.
ΣM: es la sumatoria de los momentos en la estructura.
B: es el ancho de la base en cada sección de análisis.
Al aplicar esta ecuación en la cimentación de la presa surgen varias posibilidades para el diagrama
de esfuerzos. En la figura 1 se indican los tres principales.
Los demás esfuerzos, en el sentido x (horizontal) y los esfuerzos de corte, se los determina con las
siguientes ecuaciones:
σx1 = ℽy – (ℽy - σy1) m21
σx2 = σy2 m22
T1 = (ℽy - σy1) m21
T2 = σy2 m2

Fig. 1.- Diagrama de esfuerzos en la cimentación de una presa.
