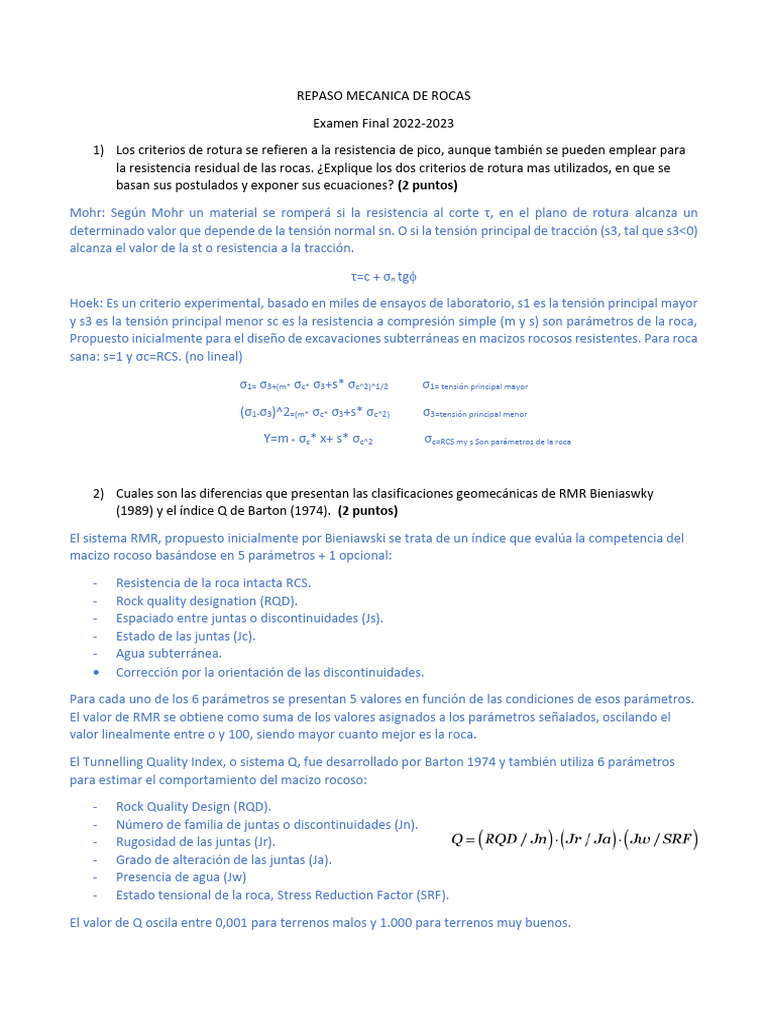

REPASO MECANICA DE ROCAS

Examen Final 2022-2023

1) Los criterios de rotura se refieren a la resistencia de pico, aunque también se pueden emplear para
la resistencia residual de las rocas. ¿Explique los dos criterios de rotura mas utilizados, en que se
basan sus postulados y exponer sus ecuaciones? (2 puntos)

Mohr: Según Mohr un material se romperá si la resistencia al corte τ, en el plano de rotura alcanza un
determinado valor que depende de la tensión normal sn. O si la tensión principal de tracción (s3, tal que s3<0)
alcanza el valor de la st o resistencia a la tracción.

τ=c + σn tg

Hoek: Es un criterio experimental, basado en miles de ensayos de laboratorio, s1 es la tensión principal mayor
y s3 es la tensión principal menor sc es la resistencia a compresión simple (m y s) son parámetros de la roca,
Propuesto inicialmente para el diseño de excavaciones subterráneas en macizos rocosos resistentes. Para roca
sana: s=1 y σc=RCS. (no lineal)

σ1= σ3+(m* σc* σ3+s* σc^2)^1/2 σ1= tensión principal mayor

(σ1-σ3)^2=(m* σc* σ3+s* σc^2) σ3=tensión principal menor

Y=m * σc* x+ s* σc^2 σc=RCS my s Son parámetros de la roca

2) Cuales son las diferencias que presentan las clasificaciones geomecánicas de RMR Bieniaswky
(1989) y el índice Q de Barton (1974). (2 puntos)

El sistema RMR, propuesto inicialmente por Bieniawski se trata de un índice que evalúa la competencia del
macizo rocoso basándose en 5 parámetros + 1 opcional:

- Resistencia de la roca intacta RCS.

- Rock quality designation (RQD).
- Espaciado entre juntas o discontinuidades (Js).
- Estado de las juntas (Jc).
- Agua subterránea.
• Corrección por la orientación de las discontinuidades.

Para cada uno de los 6 parámetros se presentan 5 valores en función de las condiciones de esos parámetros.
El valor de RMR se obtiene como suma de los valores asignados a los parámetros señalados, oscilando el
valor linealmente entre o y 100, siendo mayor cuanto mejor es la roca.

El Tunnelling Quality Index, o sistema Q, fue desarrollado por Barton 1974 y también utiliza 6 parámetros
para estimar el comportamiento del macizo rocoso:

- Rock Quality Design (RQD).

- Número de familia de juntas o discontinuidades (Jn).
- Rugosidad de las juntas (Jr).
- Grado de alteración de las juntas (Ja).
- Presencia de agua (Jw)
- Estado tensional de la roca, Stress Reduction Factor (SRF).

El valor de Q oscila entre 0,001 para terrenos malos y 1.000 para terrenos muy buenos.
 3) El efecto de escala referido al comportamiento mecánico de las discontinuidades depende
principalmente de la rugosidad de los planos y del área considerada en el ensayo. De conformidad a
la grafica que se indican a continuación, cuales de las conclusiones a las que se puede llegar con
relación a la influencia que produce el efecto de escala en el comportamiento esfuerzo - deformación
de las discontinuidades (propuestas por Bandis, 1980, Cunha, 1990) es la verdadera. Elegir la respuesta
correcta. Con argumentación (1 punto)

Respuestas3:

a) Al aumentar el tamaño del área ensayada la resistencia al corte (tau)aumenta.

b) El efecto escala sobre la resistencia al corte es mayor cuanto mayor es la rugosidad y disminuye al
aumentar la escala de ensayo
c) El desplazamiento tangencial de pico disminuye
d) La riguidez referida a los desplazamientos tangenciales, Ks, aumenta.

En el ensayo mostrado en 1, la componente de la rugosidad es mayor por ende la componente geométrica.

Como resultado una mayor rugosidad incrementa la resistencia al corte, que es lo que sucede cuando toman
muestras de roca mas pequeñas. Esto se considera en la grafica de tau vs sigma, es donde ocurre un
contraste con las demás muestras de roca. Al aumentar el tamaño de la muestra, la resistencia al corte es
menor porque la rugosidad es menor.

4) En que consiste la regla de Heims referente al estado tensional “In Situ”

La regla Heims se refiere a campos tensionales isótropos, debido a que cuando un macizo rocoso se fractura
la próxima vez que se fracture serán estados tensionales mas isótropa que la anterior.

𝜎ℎ 𝑝𝑟𝑜𝑚
𝑘= 𝜎𝑣
→

5) Barton et al 1977., analizaron en detalle el comportamiento resistente de pico de las juntas rugosas
naturales sin relleno y propusieron la ecuación que se indica como criterio de rotura de juntas sin
relleno (3 puntos)
 τ= σn * tg [ r + JRCn * log 10 (JCSn / σn)]
Se pide explicar, como se obtiene cada uno de los parámetros de esta ecuación.
Respuesta 5

σn= Es la resistencia a la compresión simple en la matriz rocosa, se puede obtener con el esclerómetro
(numero de rebotes en matriz), peso especifico de la muestra, y graficarlos en la cartilla de Miller.

JSC= es la resistencia a la compresión simple en las discontinuidades, se obtiene usando el mismo método
del σn pero reemplazando el numero de rebotes en los labios de las discontinuidades.

r= Es el ángulo residual, se determina a partir del ángulo básico medido en campo (Till test).

r= (b-20°) + 20 (r/R)

JRC= Coeficiente de Rugosidad en junta, se determina por el peine de Barton, considerando una amplitud (A)
donde JRC = 4*A (Tablas)

6) Las condiciones geológicas y morfológicas en una zona pueden modificar los campos tensionales
gravitacionales regionales su dirección y magnitud. Existen varios efectos que separan el campo
tensional natural del elástico, que deben ser tomados en cuenta a la hora de realizar un modelo de
comportamiento de una excavación, se pide a)¿Cuáles son estos efectos? b) Describa la estimación de
las relaciones tensionales en función de las características o efectos de la tectónica observada en
superficie. Ayude su explicación con gráficos (3 puntos)

Respuesta 6:

- Erosión: si el material se erosiona habría menos esfuerzo vertical σv y el esfuerzo horizontal σh será
mayor
- Topografía: En zonas de valles y ríos el esfuerzo horizontal es mayor debido a la carga en ambos lados
de la estructura.
- Inclusiones: Una inclusión como un dique o sill hace que el campo de tensiones sea heterogéneo
debido a que el dique y las rocas circundantes tienen diferente modulo de elasticidad lo que las hace
mas dúctiles o frágiles.
- Tectónica: el movimiento cortical a cualquier escala influye en el entorno como por ejemplo:
• Fallas normales → σv mayor σh
• Fallas inversas → σv menor σh
• Fallas de rumbo → σv menor σh / σh1 mayor σh
• Pliegues→ σv menor σh / σv menor σh2

- Tensiones residuales: cuando una roca ígnea se enfría se generan un campo de tensiones que se
reducen en el tiempo, dando lugar a tensiones residuales.

- Regla de Heims: Campos tensionales isótropos, cuando se produce una fractura posterior a una
preexistente esta tiene a generar estados tensionales más isótropos que el predecesor.
7) Ejercicio Cuña (6 puntos)

En un talud de carretera de dirección de buzamiento 230°, medidos desde el norte y buzamiento 70°, se
conforma una cuña, la cuña esta formada por dos planos de discontinuidad cuyas direcciones de buzamiento,
buzamientos y ángulos de fricción respectivamente vienen dados por:
 Plano A: 330°/62° =25°

Plano B: 210°/68° =30°

El peso de la roca susceptible de desprenderse es de 600Kn. En el caso de saturación, las presiones de agua en
la cuña son de 165 toneladas en el plano A y 95 toneladas en el plano B.

Calcúlese:

a) Encontrar la dirección de la intersección, identificar si la cuña es inversa o directa.

b) Encontrar los ángulos  (phi) a lo largo de la línea de caída.
c) Encontrar el ángulo α (Alpha) que se forma en el peso W con la normal de la línea de caída.
d) La estabilidad de la cuña en caso seco y saturado.
e) La fuerza de anclaje necesaria para estabilizar la cuña con CS= 1.7 en el caso saturado, si se colocaron
anclajes perpendiculares a la cara del talud.
 REPASO MECANICA DE ROCAS

Prueba 1-2 / 2022-2023

1) Explique ¿cuales son los índices descriptivos que se utilizan para determinar las propiedades de
identificación de la matriz rocosa según lo indicado por la ISMR 1977 (2 puntos)
2) Defina que es un tensor, esfuerzo y escalar (2 puntos)

Tensor: valor cuantitativo, dirección y un plano asociado a una magnitud, esfuerzo deformacion

Esfuerzo: tensor compuesto por las fuerzas normales y tangenciales que actúan sobre la roca magnitug

Deformacion: Variación de la posición relativa de los puntos interiores de un solido

Vector: valor cuantitativo y dirección asociados a una magnitud

Escalar: Valor cuantitativo invariable independientemente del sistema de referencia

3) Describa en que se descompone un tensor de esfuerzo aplicado sobre un plano binario. Haga una
grafica del tensor de esfuerzo donde se encuentren representado todos los esfuerzos de un matriz
sigma ij (2 puntos)
𝜎𝑥𝑥 𝜏𝑥𝑦 𝜏𝑥𝑧
σij= 𝜏𝑦𝑥 𝜎𝑦𝑦 𝜏𝑦𝑧
𝜏𝑥𝑧 𝜏𝑦𝑧 𝜎𝑧𝑧

4) Explique la diferencia entre fuerza y esfuerzo normal (2 puntos)

El esfuerzo normal se refiere a la distribución de la fuerza que actúa sobre una sección transversal de un
material, que es perpendicular a la sección transversal. En otras palabras, el esfuerzo normal es la fuerza que
actúa sobre una unidad de área en una dirección perpendicular a la superficie. El esfuerzo normal se mide en
unidades de fuerza por unidad de área, como N/m² o Pa (Pascal). Por otro lado, la fuerza normal se refiere a
la fuerza que actúa perpendicularmente a una superficie. En otras palabras, la fuerza normal es la componente
de la fuerza total que actúa perpendicularmente a la superficie en contacto.

En resumen, la principal diferencia entre el esfuerzo normal y la fuerza normal es que el esfuerzo normal se
refiere a la distribución de la fuerza en una sección transversal de un material, mientras que la fuerza normal
se refiere a la componente de la fuerza total que actúa perpendicularmente a una superficie en contacto.
 5) Explique con una grafica el resultado del ensayo de compresión simple sin confinamiento? ¿indique
los parámetros que se obtienen a partir de esta curva esfuerzo deformación? (2 puntos)

6) Defina el criterio de rotura o de falla en las rocas (2 puntos)

Un criterio de rotura es una relación entre las tensiones principales que permite predecir la resistencia de una
roca sometida a un campo tensional. Existen varios criterios de falla o rotura que se utilizan en la mecánica de
rocas, como el criterio de Mohr-Coulomb, el criterio de Hoek-Brown, el criterio de Barton-Bandis, se utilizan
para evaluar la resistencia de las rocas y los macizos rocosos bajo diferentes tipos de cargas y condiciones
ambientales.

7) A su criterio exponer porque es importante conocer las tensiones naturales de las rocas.

Al momento de realizar una obra subterránea es importante conocer el campo de tensiones del aarea para
saber que tipo de sostenimiento vamos a colocar

- σv=σh / σ<σc (no requiere sostenimiento)

- σv>>σh / (sostenimiento en los laterales)
- σh>>σv / (sostenimiento en techo y piso)
- σv=σh / σ>σc (sostenimiento en su totalidad)

8) Definir que es tensión Inducida

Al momento de realizar un túnel, perturbamos el campo de tensiones naturales por lo que se dice que
inducimos una tensión diferente en el campo de tenciones o perturbaciones naturales .

9) Explicar como se determinan los esfuerzos geoestaticos verticales y horizontales y de relación de

tensiones. (2 puntos)
- Para σv = P*g*h (altura del material que cubre el punto a evaluar por el peso especifico y g)
- Para σh=k * σv (el esfuerzo vertical por la constante k)
- Para K= σhprom/ σv (depende la la profundidad <700 (1500/h+0.5) >700 (100/h+0.3)
 1) Para el estudio del comportamiento mecánico de un macizo rocoso, puede evaluarse o aplicarse varios
métodos para su estudio. Describa ¿Cuáles son los métodos que permiten evaluar los macizos
rocosos?

Un macizo rocoso estará compuesto por una o varias rocas que a su vez contienen planos de estratificación,
fallas, juntas, pliegues y otros caracteres estructurales. Los macizos rocosos son por tanto discontinuos y
pueden presentar propiedades heterogéneas y/o anisótropas.

Los métodos mas usados para evaluar macizos rocos son:

- Clasificación de terzagui
- RQD
- RMR de Bieniaswki
- Q de Barton
- GSI Hoek&Brown

3) Uno de los problemas más importantes a resolver en la mecánica de rocas, consiste en determinar las
propiedades mecánicas resistentes cuando se hallan en un campo tensional compresional. Esto se
consigue con los ensayos de compresión simple y triaxial con bajas tensionales de confinamiento.
Estos ensayos producen una deformación inelástica y una curva tensión-deformación. Explique con
una gráfica del ensayo triaxial que parámetros se obtienen.

Se obtiene angulo de fricción y cohesión además de la tracción en el eje x y la envolvente

4) En la siguiente tabla se presentan una serie de parámetros correspondientes a 5 macizos rocosos
reales o ficticios. Indique cual es el único macizo rocoso cuyo conjunto de datos puede ser reales,
razonándose la respuesta.

RMR M. Pobre 0-20 Pobre 21-40 Regular 41-60 Bueno 61-80 M. Bueno 81-100
 (°) <15 15-25 25-35 35-45 >45
Q 0.001-1 1-4 4-10 10-40 40-1000
C (MPa) <0.1 0.1-0.2 0.2-0.3 0.3-0.4 >0.4
Por lo tanto el macizo que cumple en su mayoría con características lógicas y representativas es M4 ya que
para un MRM DE 70 el ángulo de fricción es de 35-45° y C (MPa) mayor a 0.3 por lo cual este macizo cumple
con lo solicitado destacando que se descarta a M1 por tener un RMR mayor a 100 y un C(MPa) excesivo M2 y
M5 exceden el angulo permitido y M3 cumple pero C (MPa) también es alto.

5) El ensayo a compresión simple. A) ¿Explique razonablemente para que sirve este ensayo. B)Qué
consideraciones deben tener las muestras colectadas para realizar el mismo. C) Qué parámetro se
obtiene con este ensayo de compresión simple. D) ¿Por qué es importante el averiguar la resistencia
a compresión simple de una roca?
a) Este ensayo permite determinar la resistencia uniaxial no confinada de muestras regulares de roca, o
resistencia a compresión simple. El valor de la resistencia aporta información sobre las propiedades
ingenieriles de las rocas, dichos valores (Carga y deformación unitaria: axial y radial) permiten
determinar en el laboratorio las constantes elásticas de la muestra: el módulo de Young (E) y
coeficiente de Poisson (ν). La relación entre los esfuerzos aplicados en el ensayo es: σ1≠0; σ2=0;
σ3=0

b)
c) sobre muestras regulares de roca, mismas que pueden ser: cilindros, cubos o paralelepípedos de
roca, a las que se le aplica gradualmente cargas axiales hasta que se produce su rotura, las
dimensiones están en función de la esveltes en cubos se estandariza de 50mm por lado, no debe
presentar discontinuidades y debe ser lo mas fresca y representativa posible, en probetas La relación
longitud/diámetro, sea de L/D= (2.0 - 2.5).
d) se obtiene la carga máxima, Módulo de Young y coeficiente de Poisson se miden mediante
extensómetros eléctricos (strain gauges)
e) Es importante para definir los criterios de rotura y el comportamiento geomecánico de un macizo
rocoso esto aporta informacion para mejorar la tanto la construcción como el mantenimiento de
obras de ingeniería civil (túneles, represas, muros de contención o edificaciones) o estabilización
galerías de mina o talud

1) Uno de los métodos de clasificación geomecánica es el índice de Bienaiwsky, el cual es utilizado para
el diseño de taludes media la clasificación SRM romana 1985.Describa los parámetros usados en esa
ecuación.

El índice SMR se obtiene restando al índice RMRbásico de Bieniawski, una serie de factores
dependientes de la relación entre la discontinuidad y la pendiente y añadiendo otro factor dependiente
del método de excavación

SMR = RMRb − (F1 ⋅ F2 ⋅ F3 ) + F4

 - F1 depende del paralelismo (A) entre las direcciones de las discontinuidades y las pendientes del
talud. En el caso de roturas en cuña A se refiere al ángulo que forma la línea de máxima pendiente
del talud con la línea de intersección de las discontinuidades. Varía de 0.15 a 1.0.

F1 = (1− senA)^(2)

- F2 se calcula a partir del buzamiento de la discontinuidad (B) para roturas planas. En el caso de
roturas por cuña B toma el valor del plunge de la línea de intersección. Su valor varía entre 0.15 a
1.0. Para la rotura por vuelco, F2 toma el valor de 1.0.
F2 = tan (B)
- F3 se determina a partir de la relación entre los buzamientos de la pendiente y las discontinuidades.
Se mantienen los valores propuestos por Bieniawski que son siempre negativos
- F4 es un factor de ajuste por el método de excavación empleado, Incluye la pendiente natural,
precorte, voladura suave, voladura normal o excavación mecánica y voladura deficiente.

2) Definir que es el índice de frecuencia () o discontinuidad y donde se utiliza

Es la relación de número de discontinuidades registrados/total de la longitud del RXM

- Price (1976) RQD=100*e-*t (*t+1) donde t= 0.1 y =#discontinuidades/total

- Palitrom (1978) RQD= 115-3.5* Jv donde Jv= 1/s1 +1/s2 +1/sn
- Palitrom (2005) RQD= 110-2.5* Jv
- Price (1970) RQD=110.4 -3.6 * 

Se usa para determinar el RQD de Price en RXM con discontinuidades

3) Cual es el aspecto principal que condiciona el comportamiento mecánico de la discontinuidad

natural

Es la resistencia al corte. Mientras que los factores principales que intervienen en el comportamiento de
una discontinuidad frente a un esfuerzo cortante son:

- Tensiones normales al plano de corte

- Rugosidad
- Grado de alteración
- Resistencia de los labios
- Espesor y tipo de relleno
- Circulación de agua y grado de saturación del relleno
- Orientación del desplazamiento de corte
- Velocidad del movimiento cortante
- Amplitud del desplazamiento de corte
- Existencia de desplazamientos cortantes previos

4) Suponer una discontinuidad totalmente lisa, sin relleno y cementada. Si se talla un bloque de esta y
se realiza un ensayo de corte, con tensión normal constante, del tipo que se muestra en la fig 1. Se
pide: a) Explicar y representar la evolución de la tensión cortante aplicada y del desplazamiento
cortante y exponer las formulas que se obtienen para ambos casos. B) Si se supone ahora una
discontinuidad análoga a la anterior que forma un ángulo “i” con la horizontal, y se realiza un ensayo
de corte similar al anterior, como varían esas ecuaciones conforme a este ángulo “i” señalar sus
ecuaciones (2 puntos)
 B)

5) Que es un M.RX?

Conjunto de matriz rocosa y discontinuidades. Presenta carácter heterogéneo, comportamiento discontinuo

y normalmente anisótropo, consecuencia de la naturaleza, frecuencia y orientación de los planos de
discontinuidad, que condicionan su comportamiento geo mecánico e hidráulico.

6) Que es el efecto escala

La respuesta de un macizo rocosos a una serie de cargas aplicadas muestra un pronunciado efecto de escala
en función del volumen al que se someten las cargas y se debe en parte a la naturaleza discontinua del macizo
rocoso. Las propiedades de resistencia y deformación del macizo están influenciadas tanto por las propiedades
de la roca sana como por las de las diversas discontinuidades existentes.

7) Que se analiza en un M.RX

- RMR
- RQD
 - Presencia y Cantidad de agua
- Rcs
- Condición de las juntas
1) Rugosidad
2) Espaciamiento
3) Apertura
4) Tipo de relleno
5) Alteración
- Amplitud o extencion de discontinuidades
- Orientación de discontinuidades
8) Que se obtiene del ensayo RCS

Se obtiene el módulo de Young, coef. Poisson, deformaciones axiales y laterales, volumen

9) Cuál es la clasificación de la roca por su composición y resistencia

Rocas cristalinas

– mayor continuidad
– carácter frágil
– Granito basalto mármoles

Rocas clásticas

- Areniscas (cemento)

Rocas de grano fino

- Aquellas que se relacionan con la porosidad y tamaño de grano

Rocas organices

- Deformables
- Lignito, antracita, hulla, pizarras negras

(el grado de resistencia está en orden)

10) Explique las razones del porque se estableció el GSI para los macizos rocosos.

El GSI es principalmente útil para macizos rocoso mas blandos con RMR menor a 20. El GSI es utilizado para la
estimación de los parámetros de entrada para el calculo de la resistencia, solo es una relación empírica y los
procesos asociados a las clasificaciones de la ingeniería de rocas. Criterio GSI se basa en la suposición de que
el macizo rocoso tiene un número significativo de discontinuidades orientadas al azar.

11) Que parámetros desestima el RMR y del índice de Q de Barton y no se usa en el GSI

La estructura y condición de la superficie se usa en GSI pero RMR y Q de Barton desestiman RCS y Grado de
Meteorización
