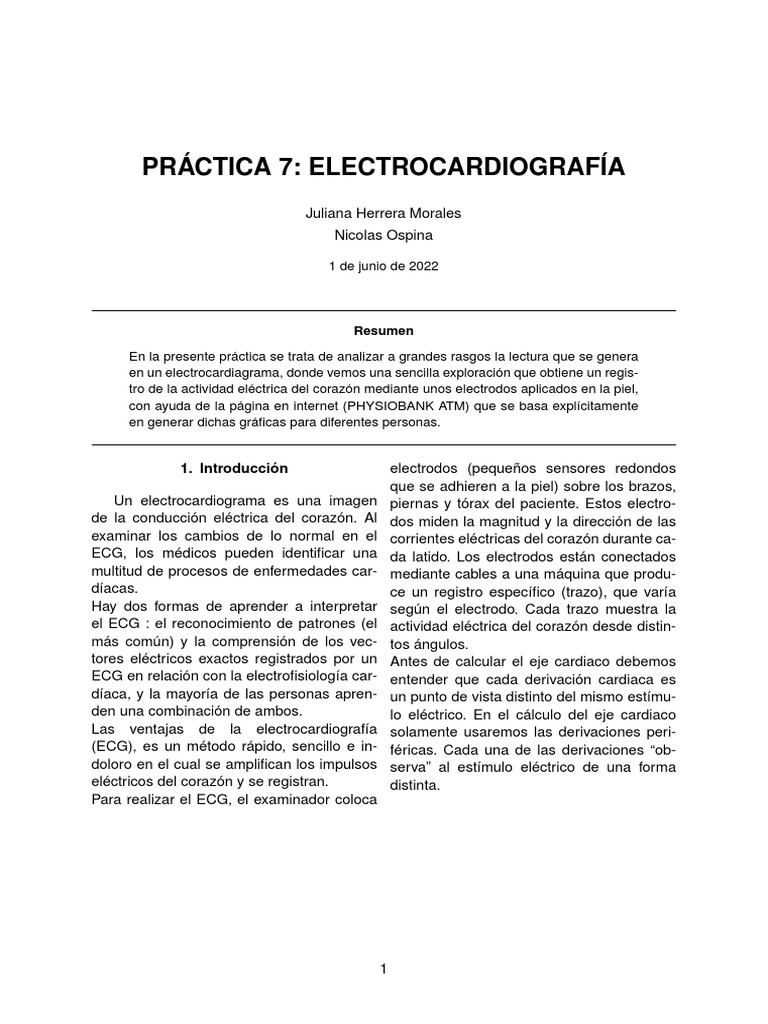

PRÁCTICA 7: ELECTROCARDIOGRAFÍA

Juliana Herrera Morales

Nicolas Ospina

1 de junio de 2022

Resumen

En la presente práctica se trata de analizar a grandes rasgos la lectura que se genera

en un electrocardiagrama, donde vemos una sencilla exploración que obtiene un regis-
tro de la actividad eléctrica del corazón mediante unos electrodos aplicados en la piel,
con ayuda de la página en internet (PHYSIOBANK ATM) que se basa explícitamente
en generar dichas gráficas para diferentes personas.

1. Introducción electrodos (pequeños sensores redondos

Un electrocardiograma es una imagen
de la conducción eléctrica del corazón. Al
examinar los cambios de lo normal en el
ECG, los médicos pueden identificar una
multitud de procesos de enfermedades car-
díacas.
Hay dos formas de aprender a interpretar
el ECG : el reconocimiento de patrones (el
más común) y la comprensión de los vec-
tores eléctricos exactos registrados por un
ECG en relación con la electrofisiología car-
díaca, y la mayoría de las personas apren-
den una combinación de ambos.
Las ventajas de la electrocardiografía
(ECG), es un método rápido, sencillo e in-
doloro en el cual se amplifican los impulsos
eléctricos del corazón y se registran.
Para realizar el ECG, el examinador coloca
que se adhieren a la piel) sobre los brazos,
piernas y tórax del paciente. Estos electro-
dos miden la magnitud y la dirección de las
corrientes eléctricas del corazón durante ca-
da latido. Los electrodos están conectados
mediante cables a una máquina que produ-
ce un registro específico (trazo), que varía
según el electrodo. Cada trazo muestra la
actividad eléctrica del corazón desde distin-
tos ángulos.
Antes de calcular el eje cardiaco debemos
entender que cada derivación cardiaca es
un punto de vista distinto del mismo estímu-
lo eléctrico. En el cálculo del eje cardiaco
solamente usaremos las derivaciones peri-
féricas. Cada una de las derivaciones “ob-
serva” al estímulo eléctrico de una forma
distinta.

1
 Práctica N◦ 7
Para calcular el eje cardiaco, se mira si
el QRS de las derivaciones I y aVF es po-
sitivo o negativo. Con esos datos podemos
determinar si el eje cardiaco es normal o es-
tá desviado:
Si el QRS en I y aVF es positivo, el eje
es normal.
Si en ambas es negativo, el eje tiene
una desviación extrema.
Si en I es negativo y en aVF es positi-
vo, el eje está desviado a la derecha.
Si es positivo en I y negativo en aVF,
es necesario valorar la derivación II: Si
es positivo en II, el eje es normal.
Si es negativo en II, el eje está desvia-
do a la izquierda.
2. Procedimiento
1. Paciente 1
Paciente de 21 años, hombre caucási-
co, de altura 181 y peso 77.
2. Ritmo cardiaco.
Hay una onda P por cada complejo
2
QRS. Los intervalos PR y RR se dan
en un tiempo muy constante. La onda
P es positiva en las derivaciones I y II
y negativa en aVR. Increíble ritmo, de
mis favoritos.
3. Frecuencia cardiaca: 66 PPM
3. Análisis
Paciente 1
a) Registro de la señal ECG: Gra-
cias a la plataforma, se ha obte-
nido la siguiente Figura 1 que da
a conocer el registro de señales
ECG para el paciente 1.
b) Análisis del registro: En la si-
guiente tabla 1, podemos detallar
que los tiempos se dan en un ran-
go bien establecido, y por ende,
se puede afirmar que el paciente
1 no presenta anormalidad algu-
na en su muestra de ECG.
c) Eje cardiaco: El eje cardiaco es
normal (68 grados). QRS (I): 2.94
V, QRS (III): 2.66 V.
 Práctica N◦ 7

Figura 1: Electrocardiograma

3
 Práctica N◦ 7

Medición Tiempo (s)

P 0.125
Q 0.021
R 0.042
S 0.031
T 0.251
PQ 0.095
ST 0.083
PR 0.198
QT 0.385

Tabla 1: Registro de datos del ECG

4. Conclusiones

• Se registraron de manera ordena cada una de las principales derivaciones estándar

en el análisis del eje cardiaco.

•Concluimos que el corazón registra ondas P, Q, R, S y T, que nos indica el funciona-

miento eléctrico del mismo.
