SA - U2 - Elementos Básicos

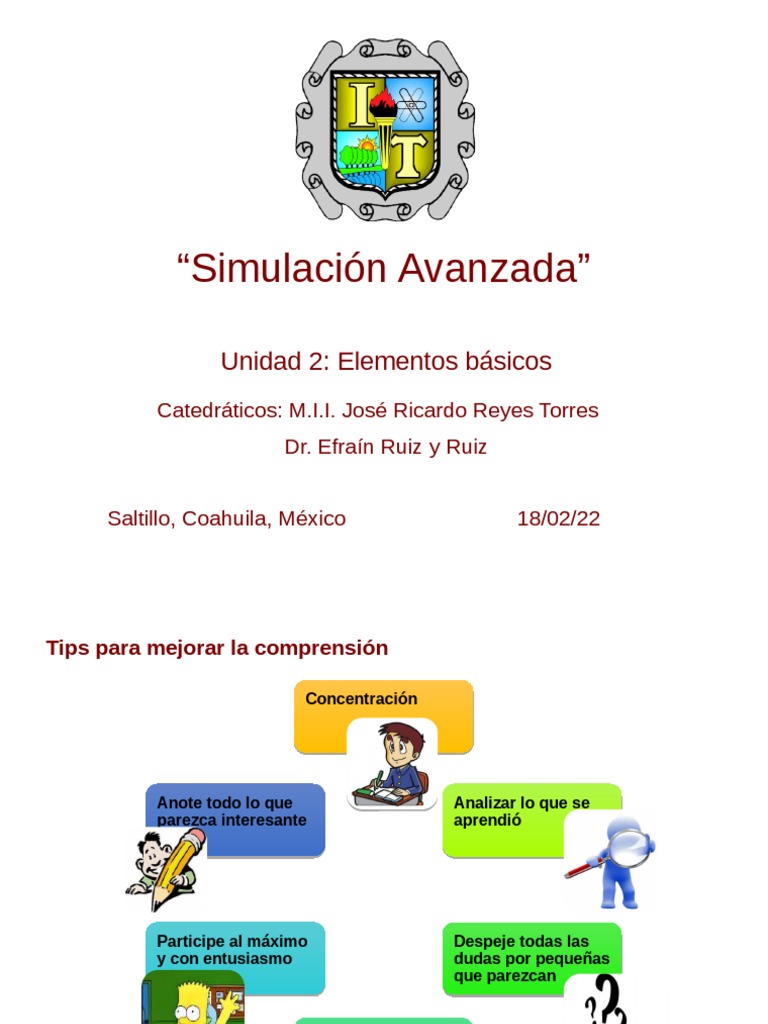

“Simulación Avanzada”
Unidad 2: Elementos básicos

Catedráticos: M.I.I. José Ricardo Reyes Torres
Dr. Efraín Ruiz y Ruiz
Saltillo, Coahuila, México 18/02/22

Tips para mejorar la comprensión
Concentración
Anote todo lo que Analizar lo que se

parezca interesante aprendió
Participe al máximo Despeje todas las

y con entusiasmo dudas por pequeñas
que parezcan
Sea paciente con

sus compañeros
2
Contenido
2.1 Características del Simulador.

2.2 Elementos básicos.
2.2.1 Editor gráfico.
2.2.2 Resultados.
2.2.3 Herramienta. Estadística.
2.3 Estatutos del software.
2.3.1 Corte o destarimado.
2.3.2 Loteo.
2.3.3 Estatutos de movimiento.
2.3.4 Distribuciones de probabilidad.
2.3.5 Agrupaciones temporales y permanentes.
2.3.6 Condiciones y ciclos.
2.3.7 Rutas de destino.
2.4 Aplicaciones e interpretación de resultados. 3
Simulación
“La simulación consiste en construir un modelo que describa el

comportamiento del sistema de interés o refleje el modelo que lo representa, y
proceder a experimentar con el programa o modelo para llegar a conclusiones
que apoyen la toma de decisiones”.
4
¿Por qué la simulación?
Sistema
Experimentar con el Experimentar con un

sistema actual modelo del sistema
Modelo
Modelo físico
matemático
Solución
Simulación
analítica
5
Simulación con ProModel
6
Elementos básicos de un modelo
• LOCACIONES (objeto) Llegada de

entidades
L E
• ENTIDADES (objeto)
• PROCESO (interacción) L
• LLEGADAS (interacción)
• RECURSOS (objeto) L
Salida de
entidades
L EXIT
7
Locaciones: (Locations) Las locaciones representan lugares físicos fijos en el

sistema donde ocurren las cosas. Las locaciones pueden ser objetos como
máquinas, fila de espera, banda de transporte , un escritorio o una estación de
trabajo.
Entidades: (Entities) Cosas que “se mueven a través” del modelo se llaman
“entidades”. Algunos ejemplos incluyen piezas, productos, personas o
documentos. Las entidades viajan de locación a locación, realizando
actividades.
Llegadas: (Arrivals) Cuando una entidad aparece inicialmente en una

locación en el modelo, se le llama llegada. Las llegadas pueden ocurrir de
acuerdo al tiempo, o a alguna otra condición.
8
Proceso: (Processing) El proceso describe las operaciones que toman lugar

cuando una entidad está en una locación, como la cantidad de tiempo que la
entidad permanece ahí, los recursos que necesita para completar el proceso y
cualquier otra cosa que sucede en la locación, incluyendo seleccionar el
siguiente destino.
Recursos: (Resources) Un tipo de objeto que se utiliza por entidades o

locaciones para realizar algún tipo de actividad, como un operario o un
montacargas.
9
¿Cómo se crea un modelo?
Es necesario determinar la información general que se usara en el modelo,

estamos hablando de:
a) Nombre
b) Unidad de tiempo a)
c) Unidad de distancia d)
d) Librería de iconos
b) c)
Comandos: Archivo > Nuevo

Nota: También puede crearse un archivo nuevo dando click en el icono de
la hoja en blanco. 10
Nota: También puede crearse un archivo nuevo dando click en el icono de la

hoja en blanco.
Nuevo
11
Tabla de edición
Ventana de
Ventana de
gráficos
distribución de
locaciones
12
Ejemplo – Modelo 0
0.2 min 0.2 min 0.2 min
Almacén Estación 1 Estación 2 Estación 3
0 min 3 min 4 min 2.5 min
Tiempo de transporte EXIT

Pieza
Capacidad de cada locación: 1 pieza
Capacidad de almacén: 20 piezas
Llegada de piezas: 1 cada 4 minutos
Tiempo de simulación: 8 horas 13
Ejemplo – Modelo 0 – Información general
1. Escribe el nombre del

modelo.
2. Elige la librería gráfica.
(Para este ejemplo se
va a utilizar la
predeterminada).
3. Asigna las unidades
de tiempo y distancia.
4. Por último da click en
OK.
14
Locaciones
Comandos: Construir > Locaciones
15
¿Cómo dar de alta las locaciones?
• Dar click en la casilla de Nuevo para deshabilitar esa opción. Esto nos
permitirá agregar más detalles a las locaciones como puntos de entidad,
contadores, texto, entre otras opciones.
• En la ventana de gráficos, click en el icono seleccionado para representar la

locación.
• Dar click en el LAYOUT donde deseamos que este ubicada la locación.
• Automáticamente se crea un registro para cada locación seleccionada.
• La información de la tabla puede ser editada seleccionando el campo

deseado.
16
Locaciones
Deshabilita el
ángulo en Nuevo
17
Locaciones
Nombra la locación e ingresa su capacidad
18
Locaciones
Da click en la imagen para la locación y después en el layout
19
Locaciones
Así debe verse el layout
20
Locaciones
Capacidades de locaciones
Locación Capacidad Unidades
Almacén 20 1
Estación 1 1 1
Estación 2 1 1
Estación 3 1 1
21
Entidades
Comandos: Construir > Entidades
22
¿Cómo dar de alta las entidades?
• Dar click en la casilla de Nuevo para deshabilitar esa opción. Esto nos
permitirá agregar más gráficos para la entidad en caso de ser necesario.
• En la ventana de gráficos, click en el icono seleccionado para representar la

entidad de la ventana de herramientas de graficas.
• Automáticamente se crea un registro para cada entidad seleccionada.
• La información de la tabla puede ser editada seleccionando el campo

deseado.
• El tamaño de la entidad puede modificarse utilizando la barra deslizable al

lado derecho de la ventana de herramientas de graficas.
23
Entidades
Característica de entidades
Entidad Velocidad
Pieza 0
Imagen
24
Llegadas
Comandos: Constuir > Arribos
25
¿Cómo dar de alta las llegadas?
Cada vez que llega una nueva entidad a una locación es una llegada
• En la ventana de herramientas click en el nombre de la entidad que llega al

sistema.
• En el Layout click en la locación donde llegara la entidad.
26
¿Cómo dar de alta las llegadas?
• Entidad: La entidad que llega.

• Locación: La locación a donde llega la entidad.
• Cantidad: El número de entidades (en un grupo) que llegarán en un tiempo
especificado.
• Primera Vez: La primera vez (en tiempo de reloj de simulación) que
comenzará el patrón de llegadas.
• Ocurrencias: El número de veces que llegarán los grupos de entidades.
• Frecuencia: El tiempo entre ocurrencias.
27
Llegadas
Arribos de entidades
Entidad Locación Cant. por arribo Primera vez Ocurrencias Frecuencia Lógica
Pieza Almacén 1 0 INF 4
28
Proceso
Comandos: Construir > Procesos
29
Tiempo de procesos
Entidad @ locación
Estatuto WAIT
Ejemplos:
Wait 3
usa unidades de tiempo
default
Wait 5 min
Wait 5 seg
Wait 5 hr
Wait 2:18:05
Para tiempos de proceso en el modelo, utilizar el estatuto WAIT. Esto causa que la entidad
sea procesada por ese tiempo en esa locación.
Definir tiempos para cada entidad en cada locación.
30
Movimiento lógico
Entidad entre dos locaciones: Move for
MOVE FOR, especifica la cantidad de tiempo que una entidad invierte para viajar
de una locación a otra. Esto causa que la entidad se mueva por esa cantidad de
tiempo.
31
¿Cómo declarar el proceso?
El proceso describe las actividades realizadas en una locación,

así como los recursos empleados y el destino de la entidad
• Click en el nombre de la entidad en la ventana de herramientas, y después

click en la locación de inicio.
• Click en la locación destino.
• Se crea un registro de proceso automáticamente.
• Para añadir más líneas de ruta al mismo registro, click en el botón “Add
Routings” (Añadir Rutas) en la ventana de herramientas.
• Para enviar la pieza a Exit (que salga del sistema), simplemente dar click en
el botón “Route to Exit” (Enviar a Salida) en la ventana de herramientas.
32
¿Cómo declarar el proceso?
El registro de proceso creado se divide en dos tablas:

Proceso y Ruteo
Proceso:
La entidad “pieza” es procesada en la locación “Almacén” el
tiempo de operación requerido es “Wait 0”
Ruteo:
La entidad “pieza” sale de la operación con destino a las locación
“Locación_1” y el tiempo de traslado es “Move for 0.2”
33
Proceso
Entidad Locación Operación Bloque Salida Destino Regla Movimiento
Pieza Almacén Wait 0 1 Pieza Estación 1 First 1 Move for 0.2
Pieza Estación 1 Wait 3 1 Pieza Estación 2 First 1 Move for 0.2
Pieza Estación 2 Wait 4 1 Pieza Estación 3 First 1 Move for 0.2
Pieza Estación 3 Wait 2.5 1 Pieza Exit First 1
Nota: Cada salto de línea de proceso (cambio de color) es para indicar una
salida, si hubiera dos salidas para un mismo proceso, se mostrarían en la
misma línea del proceso (en el mismo color).
34
Ejecutar la simulación
Antes de correr el modelo es

necesario grabarlo.
La ventana de opciones permite
determinar algunas opciones de la
misma:
– Longitud de la simulación.
– Duración de la simulación.
– Precisión del reloj.
– Numero de réplicas.
Ingresa el valor de 8 en el tiempo de

simulación, la unidad esta predeterminada
en horas. Da click en Aceptar y después en
Simulación, Guardar y Correr.
Comandos: Simulación > Opciones
35
Revisar código
Comandos: Archivo > Ver Texto
36
Resultados de la simulación
Al terminar la simulación, se verá el siguiente mensaje en la pantalla para

indicarnos si queremos ver los resultados.
Nota: En ocasiones puede arrojar un mensaje de “Hubieron arribos fallidos de

entidad debido a falta de capacidad”, o no correr por algún en error en el
modelo.
37
Los resultados de la simulación se abrirán con la ventana Output Viewer, en el

cual se mostrarán los resultados generales de la simulación.
38
Para ver los resultados de la entidad, da click

en tablas y después en Entidad>Resumen.
Nota: Al igual que se hizo el procedimiento

para analizar los resultados para la entidad, se
puede hacer para las locaciones.
39
Resultados de la simulación – Entidad
En los resultados de la entidad podemos ver:

• Nombre: El nombre indica la entidad del cual se muestran los resultados.
• Total de salidas: Muestra cuantas entidades salieron del sistema.
• Cantidad actual en sistema: Muestra cuantas entidades se quedaron en el
sistema.
• Tiempo en sistema promedio (min): Muestra cuanto tiempo en promedio
permaneció en una pieza en el sistema.
• Tiempo en lógica de movimiento promedio (min): Muestra cuanto tiempo en
promedio estuvo en traslado una pieza.
• Tiempo esperando promedio (min): Muestra cuanto tiempo en promedio
estuvo esperando una pieza antes de ser procesada.
• Tiempo en operación promedio (min): Muestra cuanto tiempo en promedio
estuvo una pieza en operación (en las locaciones).
• Tiempo de bloqueo promedio (min): Muestra cuanto tiempo en promedio
estuvo una pieza bloqueada antes de ser procesada. El tiempo de bloque es
para cuando una pieza o cliente es la siguiente en procesarse o atenderse.
40
Resultados de la simulación – Entidad
En los resultados de la entidad podemos ver:
• Nombre: Pieza
Tiempo de Tiempo de Tiempo de
• Total de salidas: 112 operación traslado bloqueo
• Cantidad actual en sistema: 9
• Tiempo en sistema promedio (min): 21.20 (3+4+2.5+0.2+0.2+0.2+11.10=21.20)
• Tiempo en lógica de movimiento promedio (min): 0.60
• Tiempo esperando promedio (min): 0
• Tiempo en operación promedio (min): 9.5
• Tiempo de bloqueo promedio (min): 11.10
Nota: Los resultados son directos debido a que los valores utilizados en el modelo son
constantes.
41
Para ver los resultados de las locaciones, da

click en tablas y después en
Locación>Resumen.
42
Resultados de la simulación – Locación
En los resultados de la locación podemos ver:

• Nombre: El nombre indica la locación del cual se muestran los resultados.
• Tiempo programado (Hr): Muestra cuantas horas estuvo en funcionamiento
cada locación.
• Capacidad: Muestra cual es la capacidad de cada locación.
• Total de entradas: Muestra entidades entraron a cada locación.
• Tiempo por entrada promedio (min): Muestra cuanto tiempo en promedio
tardaba en entrar una entidad a cada locación.
• Contenido promedio: Muestra cuantas piezas en promedio estuvieron en cada
locación.
• Contenido máximo: Muestra cual fue el contenido máximo de cada locación.
• Contenido actual: Muestra cuantas entidades están actualmente en cada
locación.
• Utilización: Muestra que porcentaje del tiempo programado se utilizó cada
locación.
43
Resultados de la simulación – Locación
En los resultados de la Estación 1 podemos ver:
• Nombre: Estación 1
• Tiempo programado (Hr): 8
• Capacidad: 1
• Total de entradas: 115
• Tiempo por entrada promedio (min): 3.96
• Contenido promedio: 0.95
• Contenido máximo: 1
• Contenido actual: 1
• Utilización: 94.79%
44
Cambios al Modelo 0
Realiza los siguientes cambios al modelo 0.

Pieza Almacén Wait 0 1 Pieza Estación 1 First 1 Move for E(0.2)
Pieza Estación 1 Wait N(3,1) 1 Pieza Estación 2 First 1 Move for E(0.2)
Pieza Estación 2 Wait N(4,0.5) 1 Pieza Estación 3 First 1 Move for E(0.2)
Pieza Estación 3 Wait U(2,1) 1 Pieza Exit First 1
La letra N en la operación de la estación 1 se utiliza para indicar que el tiempo

de procesamiento se ajusta a una distribución Normal con media de 3 y
desviación estándar de 1, al igual que en la estación 2 donde la media es 4 y
desviación estándar de 0.5, la letra U en la operación de la estación 3 es para
indicar que el tiempo de procesamiento se ajusta a una distribución Uniforme
con media de 2 y una amplitud media de 1. La letra E en Movimiento es para
indicar que los tiempos de traslado se ajuntan a una distribución Exponencial
con media de 0.2.
¿Qué diferencias existen entre los resultados del modelos?
45
Detalles del modelo – Locaciones
Al dar click en la casilla de Nuevo para deshabilitar esa opción, nos permite
agregar más detalles a las locaciones como puntos de entidad, contadores,
texto, entre otras opciones.
Deshabilita el ángulo en
Nuevo
46
• Contador: Despliega el contenido

Contador
numérico de la locación.
Medidor • Medidor: Despliega gráficamente el
Fila / banda contenido de la locación.
Etiqueta
• Etiqueta: Asocia texto con la locación.
Estado
Punto de entidad • Estado: Cambia el color basado en el
Región estado de la locación.
• Punto de la Entidad: Define el lugar
físico donde aparecen las entidades
gráficamente en una locación.
• Región: Área (invisible durante la
simulación) útil para definir
locaciones arriba de las gráficas.
47
Contador
Despliega el contenido numérico de la locación.

Para las locaciones con capacidad mayor a 1, permite conocer
cuantas entidades se encuentran en un momento determinado
en esa locación.
1) Desactivar la casilla Nuevo, esto para evitar que el

contador se registre como una nueva locación.
2) Selecciona la locación a la cual se desea agregar el
contador (ALMACEN).
3) Da click en el ícono y de click en el lugar donde
deseas colocarlo.
48
Contador
Deberá aparecer
una línea punteada
alrededor de la
locación a la cual
fue asignado el
contador Haciendo doble click
sobre el icono del
contador emerge una
ventana para poder
editar entre otras
cosas:
a) el color de los
dígitos.
b) el color del marco,
el borde, la forma.
c) El tamaño y el tipo
de fuente
49
Medidor
Despliega gráficamente el contenido de la locación. puede ser

una opción diferente al contador o complementaria, indica el
nivel al que se encuentra la capacidad de una locación.

2) Selecciona la locación a la cual se desea agregar el
contador (ALMACEN).
deseas colocarlo.
50
Medidor
Deberá aparecer
una línea punteada
alrededor de la
locación a la cual
fue asignado el
medidor Haciendo doble click
sobre el icono del
medidor, se abre una
ventana para poder
editar entre otras
cosas:
a) el color de llenado.
b) el color cuando el
medidor esta vacío.
c) El color del borde
51
Etiqueta
Asocia texto con la locación. El nombre registrado en la tabla de

edición de locaciones se puede colocar para identificar cada
locación.

2) Selecciona la locación a la cual se que desea
etiquetar/nombrar.
deseas colocarlo.
52
Etiqueta
Deberá aparecer
una línea punteada
alrededor de la
locación a la cual
fue asignada la
etiqueta Haciendo doble click
sobre la etiqueta, se
abre una ventana para
poder editar entre otras
cosas, el color de, la
tamaño y tipo de
fuente, alineamiento, y
rotación del texto.
53
Estado
Cambia el color basado en el estado de la locación. Esta luz

cambia de color dependiendo si la estación esta ocupada, en
espera, bloqueada, descompuesta, vacía, etc.

2) Selecciona la locación a la cual se desea asignar la luz de
estado.
deseas colocarlo.
54
Punto de entidad
Define el lugar físico donde aparecen las entidades

gráficamente en una locación.

2) Selecciona la locación en la cual se desea colocar el punto
de entidad
deseas colocarlo
55
Región
Área (invisible durante la simulación) útil para definir locaciones

arriba de las gráficas.

2) Selecciona la locación o área la cual se desea delimitar o
asignar una región
deseas colocarlo
4) El tamaño de la región se puede modificar estirando el
recuadro de una esquina
56
Etiqueta, Punto de entidad, Región
Deberá aparecer Deberá aparecer Deberá aparecer

una línea punteada una línea punteada una línea punteada
alrededor de la alrededor de la alrededor de la
locación a la cual locación en a la cual locación a la cual
fue asignada la luz fue asignada el fue asignada región
de estado punto de entidad
57
Detalles del modelo – Entidad
58
Ejercicio – Detalles del modelo
Para cada uno de los modelos realizados en el modelo 0 agregue los detalles
necesarios:
 Nombre en cada locación
 Contador/medidor
 Luz de estado
 Punto de entidad
59
Modelo 1a
La materia prima entra al sistema en el almacén cada 10 minutos en forma de

tarimas y se dirige a la cortadora. De allí, las piezas cortadas (5 piezas) pasan
a un almacén, después viajan al torno, al molino y después al horno. Del
horno, un lote se dirige hacia embarques y un producto terminado abandona la
locación hacia EXIT.
60
Modelo 1a
Diagrama del proceso
C=1
0.1 min 0.1 min 0.1 min U=1
Almacén Almacén W = 2 min
Cortadora Torno 0.1 min
MP Cortadora
C = INF C=1 C = INF

C=1 Molino
U=1 U=1 U=1
U=1
W = 0 min W = 4 min W = 0 min
W = 3 min
0.1 min
Embarques Horno
EXIT 0.1 min
C=1 C=1
U=1 U=1
W = 0 min W = 10 min
61
Modelo 1a
LOCACIONES
ENTIDADES LLEGADAS
Entidad Velocidad Entidad Locacion
62
Modelo 1a
Almacén INF 1
Cortadora 1 1
Almacén cortadora INF 1
Torno 1 1
Molino 1 1
Horno 1 1
Embarques 1 1
63
Modelo 1a
Layout
64
Modelo 1a
Entidades
Entidad Imagen Velocidad
Materia prima 0
Pieza 0
Lote 0
Producto Terminado 0
65
Modelo 1a
Entidad Locación Cant. por arribo Primera vez Ocurrencias Frecuencia Lógica
Materia
prima
Almacén 1 0 INF 10
66
Corte / Destarimado
Cualquier tipo de operación en donde una pieza se separa en dos o más

piezas. Esto puede significar cortado, despaletizado, etc.
La manera más sencilla de lograr esto en ProModel es cambiar la cantidad de

salida en la ventana de diálogo de reglas de ruta.
67
Corte / Destarimado
Regla First
La regla First selecciona la primera ubicación disponible entre una o más

ubicaciones enumeradas en un bloque de enrutamiento. También se puede
utilizar esta regala para especificar la cantidad de entidades que saldrán a la
siguiente locación, por ejemplo:
• First 1
• First 5
Al especificar el número 1, estamos diciendo que la entidad va a la siguiente

estación de 1 en 1, en cambio, si ingresamos el valor de 5 las entidades van a
ir a la siguiente locación de 5 en 5.
68
Corte / Destarimado
Split
El estatuto Split divide una entidad existente en varias entidades nuevas (más
de una) que especifique, y opcionalmente cambia los nombres de las
entidades. Utilice Split As para dividir piezas de materia prima en
componentes. Las entidades formadas por la instrucción Split As en una
ubicación no aparecerán en las estadísticas de esta ubicación.
Válido en
La columna de operación de tablas de edición de procesos solamente.

ProModel no permite dividir en transportadores, y no al final de una fila.
Tampoco puede utilizar Split As después de una declaración de ruta. No utilice
Split As en combinación con Combine, Create, Group, Ungroup, Load, Unload
u otras declaraciones divididas en la misma lógica de proceso.
69
Corte o separación
La cantidad de salida son 5. Cinco piezas salen de una materia prima.
70
Corte o separación
La cantidad de salida son 5. Cinco piezas salen de una materia prima.
71
Modelo 1a
Proceso utilizando la regla First

Materia
Materia prima Almacén Wait 0 1 Cortadora First 1 Move for 0.1
prima
Almacén de
Materia prima Cortadora Wait 4 1 Pieza First 5 Move for 0.1
cortadora
Almacén de
Pieza cortadora Wait 0 1 Pieza Torno First 1 Move for 0.1
Pieza Torno Wait 3 1 Pieza Molino First 1 Move for 0.1
Pieza Molino Wait 2 1 Pieza Horno First 1 Move for 0.1
Pieza Horno Wait 10 1 Lote Embarque First 1 Move for 0.1

Producto
Lote Embarque Wait 0 1 terminado
Exit First 1
72
Modelo 1a
Proceso utilizando el estatuto Split

Materia
prima
Split 5 As Pieza
Materia prima Cortadora 1
Wait 4
Almacén de
Pieza Cortadora 1 Pieza First 1 Move for 0.1
cortadora
Almacén de
Pieza Horno Wait 10 1 Lote Embarque First 1 Move for 0.1
Producto
Lote Embarque Wait 0 1 terminado
Exit First 1
73
Modelo 1a
Paso a paso
Paso… Menú…
 Iniciar modelo nuevo • File > New
 Grabar nombre del modelo • File > Save As
 Definir locaciones • Build > Locations
 Definir entidades • Build > Entities
 Definir proceso • Build > Processing
 Definir llegadas • Build > Llegadas
 Definir opciones de ejecución • Simulation > Options
 Grabar modelo terminado • File > Save
 Correr modelo • Simulation > Run
 Observar resultados
74
Modelo 1a
Simule el modelo por 24 horas, determine:

a) La cantidad de piezas procesadas.
b) La utilización de la cortadora, torno, molino y horno.
c) El tiempo promedio que tarda una pieza en salir del sistema.
d) El tiempo que tarda la pieza en operación.
e) Cantidad de piezas en el sistema.
f) Cantidad de piezas en los almacenes.
75
Loteo
Para realizar la combinación o grupo de múltples entidades, se pueden utilizar

los estatutos Combine o Accum, dependiendo si el agrupamiento es temporal o
permanente.
76
Loteo
Combine
El estatuto Combine espera hasta que haya la cantidad específica de piezas en la

locación, entonces se combinan en una sola entidad, es procesada y se envía a la
siguiente locación. Es posible cambiar el nombre de la entidad que se envía después de
haberse combinado.
La locación debe de tener la capacidad suficiente para realizar el “Combine”, debe ser la
misma capacidad de las entidades que se desean combinar o mayor.
Para deshacer el lote realizado con el estatuto Combine, es necesario utilizar la regla
First o el estatuto Split.
Nota: La función Group se utiliza de manera similar a Combine y su función contraria es

Ungroup.
77
Loteo
Accum
El estatuto Accum acumula, sin consolidar, la cantidad especificada de entidades en una

ubicación. Accum funciona como una puerta que impide que las entidades procesen
hasta que llegue un determinado número. Una vez que se haya acumulado el número
especificado de entidades, pasarán por la puerta y comenzarán a procesar de forma
individual, independientemente una de la otra.
Accum se puede usar para modelar situaciones en las que se deben acumular varias
entidades antes de procesarlas. Por ejemplo, cuando un recurso procesa pedidos en una
estación de trabajo, puede ser más eficiente acumular varios pedidos antes de solicitar el
recurso.
Si especifica una operación de acumulación en un proceso para una entidad individual,

la acumulación ocurrirá por tipo de entidad individual. Sin embargo, si especifica All
como la entidad de procesamiento, todos los tipos de entidad en esa ubicación
participarán en la misma acumulación.
78
Loteo
Diferencias entre Combine y Accum
Suponiendo que a un horno deben entrar lotes de 10 piezas para aprovechar

su capacidad, la función Combine esperaría hasta tener 10 piezas para realizar
el proceso, cuando se hayan juntado permanecerían como un lote a la
siguiente estación. En cambio si se utiliza la función Accum, esta esperaría
hasta tener 10 piezas para realizar el proceso y saldrían de 1 en 1 a la
siguiente estación.
79
Modelo 1b
En el Modelo 1b, tenemos materia prima llegando a almacén donde se envían

a la cortadora. De la cortadora, 5 piezas salen hacia el torno. De ahí, las piezas
se van hacia el molino. Las piezas entonces se van al horno donde se
combinan 10 (estatuto COMBINE) y salen como un lote. El lote se dirige hacia
embarque donde 5 lotes se combinan (estatuto COMBINE) para formar un
producto terminado. De allí se envía Exit.
80
Modelo 1b
En el modelo 1a, hacer los siguientes cambios:
Nota: Las entidades y las llegadas quedan igual
81
Modelo 1b
Cambios respecto al modelo anterior
• Colocar un medidor al horno.
• Se necesitará incluir estatutos COMBINE en el horno y en embarques.

Nótese que la capacidad de las locaciones en donde las entidades se
combinan debe de ser incrementada.
• Fijar que el modelo corra por 24 horas, grabarlo como MODELO1B.MOD y

ejecutarlo.
82
Modelo 1b
83
Modelo 1b
Operación Horno
Combine 10
Wait 10
Operación
Embarques
Combine 5
Wait 0
84
Modelo 1b

Materia
prima
Almacén de
cortadora
Almacén de
Combine 10
Pieza Horno 1 Lote Embarque First 1 Move for 0.1
Wait 10
Combine 5 Producto
Lote Embarque 1 terminado
Exit First 1
Wait 0
85
Modelo 1b

Materia
prima
Split 5 As Pieza
Wait 4
Almacén de
cortadora
Almacén de
Combine 10
Wait 10
Combine 5 Producto
Exit First 1
Wait 0
86
Modelo 1b

87
Estatutos de movimiento
Transporte entre estaciones
En ProModel, el modelado del transporte de entidades a través de un sistema

se lleva a cabo gracias a los recursos dinámicos y a la creación de rutas de
transporte. El procedimiento es el siguiente:
• Definir la ruta y sus propiedades en la ventana Redes de ruta (Construir /
Redes de ruta).
• Determinar el recurso en la ventana Recursos (Construir / Recursos), y
asociarlo con la ruta creada previamente.
• Programar en la ventana Procesos (Construir / Procesos) la captura del
recurso con la instrucción Get, el uso del recurso con las instrucciones
Move With, Move For o Move On, y la liberación del recurso con la
instrucción Free.
88
Move: Mueve la entidad hasta el final de una fila o banda transportadora.
Entidad Locación Operación Salida Destino Movimiento

Pieza Banda Transportadora Move Pieza Torno Move For 0.1
Torno

Cliente Fila Move Cliente Cajero Move For 0.1
Cajero
89
Move For: Mueve la entidad a la siguiente locación o, en la lógica de

operación, hasta el final de una fila o banda transportadora.
Pieza Banda Transportadora Move Pieza Torno Move For 0.1
Move For 0.1
Torno
90
Move On: Mueve la entidad a la siguiente locación usando la red de ruta

especificada.
Para utilizar la instrucción Move On es necesario definir Redes de ruta

(Construir / Redes de ruta).
En la opción T/V se puede definir la ruta por tiempo o por distancia.
91
La ruta deberá iniciarse con el botón izquierdo del mouse y terminar con el
botón derecho del mouse.
Nodo 2 - Torno
Nodo 1 - Banda
Final
Torno
Inicio
92
Posteriormente hay que asignar las interfaces (locaciones) a los nodos

creados.
Nodo 2 - Torno
Nodo 1 - Banda
Torno
93
Utilizando las redes de ruta con el estatuto Move On la pieza se verá en

movimiento entre las locaciones conectadas.
Pieza Banda Transportadora Move Pieza Torno Move On Red1
Torno
94
Move With: Mueve una entidad a la siguiente locación mediante el recurso

especificado. El recurso puede ser liberado después del movimiento.
Para utilizar la instrucción Move With es necesario definir Redes de ruta

(Construir / Redes de ruta) y después Recursos (Construir / Recursos).
En la opción T/V se puede definir la ruta por tiempo o por distancia.

La ruta deberá iniciarse con el botón izquierdo del mouse y terminar con el
botón derecho del mouse.
95
Posteriormente hay que asignar las interfaces (locaciones) a los nodos

creados.
Nodo 2 - Torno
Nodo 1 - Banda
Torno
96
Una vez creada la ruta, hay que definir el recurso y asignarle la ruta en
Especificaciones.
97
Utilizando las redes de ruta con el estatuto Move With el operador llevará la
pieza a la siguiente locación.
Move With
Pieza Banda Transportadora Move Pieza Torno
Operador
Torno
98
Modelo 1c
Para realizar el modelo 1c, es necesario definir rutas entra cada una de las
locaciones, que estén definidas por tiempo de 0.1 min, y por último, en el
proceso asignarlas las rutas con el estatuto Move On.
99
Modelo 1c
Cree la ruta, y después asigne el tiempo de transporte.
Gráfica Nombre Tipo T/V Rutas Interfaces

Red1 Sobrepasar Tiempo 1 0
En la simulación se verá muy rápido el traslado de una locación a otra debido a

que el tiempo es muy pequeño.
Nota: Puedes cambiar el tiempo a manera de ejemplo a 1 para ver el recorrido.
100
Modelo 1c
Interfaces de rutas
Red1 Red2
Nodo Locación Nodo Locación
N1 Almacén MP N1 Cortadora
N2 Cortadora N2 Almacén cortadora
Red3 Red4
N1 Almacén cortadora N1 Torno
N2 Torno N2 Molino
101
Modelo 1c
Interfaces de rutas
Red5 Red6
N1 Molino N1 Horno
N2 Horno N2 Embarques
102
Modelo 1c

Materia
Materia prima Almacén Wait 0 1 Cortadora First 1 Move On Red1
prima
Almacén de
Materia prima Cortadora Wait 4 1 Pieza First 5 Move On Red2
cortadora
Almacén de
Pieza cortadora Wait 0 1 Pieza Torno First 1 Move On Red3
Pieza Torno Wait 3 1 Pieza Molino First 1 Move On Red4
Pieza Molino Wait 2 1 Pieza Horno First 1 Move On Red5
Combine 10
Pieza Horno 1 Lote Embarque First 1 Move On Red6
Wait 10
Combine 5 Producto
Exit
Wait 0
Verifique que las piezas se vean en transporte entre las locaciones, diferente al
modelo 1b en donde solamente aparecen en las locaciones.
103
Modelo 1c

Materia
prima
Split 5 As Pieza
Wait 4
Almacén de
Pieza Cortadora 1 Pieza First 1 Move On Red2
cortadora
Almacén de
Pieza Molino Wait 2 1 Pieza Horno First 1 Move On Red5
Combine 10
Wait 10
Combine 5 Producto
Exit
Wait 0
Verifique que las piezas se vean en transporte entre las locaciones, diferente al
modelo 1b en donde solamente aparecen en las locaciones.
104
Modelo 1c

105
Estatuto Join
El proceso JOIN es utilizado para ensamblar dos entidades. Después del

proceso, las entidades estarán permanentemente unidas. La primer parte del
JOIN es el estatuto JOIN, que esencialmente indica “Soy una entidad,
ensámblame una pieza”.
La regla correspondiente actúa como un retardador, deteniendo la pieza hasta

que la otra entidad ejecuta un estatuto JOIN.
Para cada estatuto JOIN, debe de haber una regla correspondiente If Join
Request
106
Modelo 1d
Para realizar el modelo 1d es necesario crear un almacén para piezas y una

estación de ensamble antes del horno. Utiliza el modelo 1b o el modelo 1c.
En el Modelo 1d, tenemos otra pieza (Pieza B) llegando al almacén de pieza B.

Los llegadas ocurren cada 8 minutos, después pasan a una estación de
ensamble en donde se ensambla con la primera pieza (Pieza) en un tiempo de
1 minuto.
107
Modelo 1d
Cambios en Locaciones
El almacén para la pieza B y la estación de ensamble se pueden agregar hasta

el final de las locaciones que ya se tenían.
108
Modelo 1d
Cambios en Entidades
109
Modelo 1d
Cambios en Arribos
110
Modelo 1d
Cambios en Redes de Ruta para el modelo 1c
Crea las rutas 7 y 8 para los movimientos de la estación de ensamble, utilice el

mismo tiempo que en las redes de la 1 a la 6.
111
Modelo 1d
Interfaces de rutas para el modelo 1c

Define las interfaces de las rutas 7 y 8 para la estación de ensamble.
Red7 Red8
N1 Almacén B N1 Ensamble
N2 Ensamble N2 Horno
Red 8
Red 7
112
Modelo 1d
Para utilizar el estatuto Join es necesario activar en la parte de Ruteo, en

reglas la instrucción Si Join.
113
Modelo 1d
En el proceso dar de alta la instrucción Join de la pieza que se va a ensamblar

y el tiempo de ensamble.
114
Modelo 1d
Proceso utilizando la regla First para el modelo 1b

Materia
prima
Almacén de
.0Materia prima Cortadora Wait 4 1 Pieza First 5 Move for 0.1
cortadora
Almacén de
PiezaB Almacén B Wait 0 1 Pieza B Ensamble Join 1 Move for 0.1
Pieza Molino Wait 2 1 Pieza Ensamble First 1 Move for 0.1
Join 1 PiezaB
Pieza Ensamble 1 Pieza Horno First 1 Move for 0.1
Wait 1
Combine 10
Wait 10
Combine 5 Producto
Exit
Wait 0
115
Modelo 1d
Proceso utilizando la regla First para el modelo 1c

Materia
prima
Almacén de
Materia prima Cortadora Wait 4 1 Pieza First 5 Move On Red2
cortadora
Almacén de
PiezaB Almacén B Wait 0 1 Pieza B Ensamble Join 1 Move On Red 7
Pieza Molino Wait 2 1 Pieza Ensamble First 1 Move On Red5
Join 1 PiezaB
Pieza Ensamble 1 Pieza Horno First 1 Move On Red 8
Wait 1
Combine 10
Wait 10
Combine 5 Producto
Exit
Wait 0
116
Modelo 1d
Proceso utilizando la regla First para el modelo 1b

Materia
prima
Almacén de
cortadora
Almacén de
Join 1 PiezaB
Wait 1
Combine 10
Wait 10
Combine 5 Producto
Exit First 1
Wait 0
117
Modelo 1d
Proceso utilizando el estatuto Split para el modelo 1b

Materia
prima
Split 5 As Pieza
Wait 4
Almacén de
cortadora
Almacén de
Join 1 PiezaB
Wait 1
Combine 10
Wait 10
Combine 5 Producto
Exit
Wait 0
118
Modelo 1d
Proceso utilizando el estatuto Split para el modelo 1c

Materia
prima
Split 5 As Pieza
Wait 4
Almacén de
Pieza Cortadora 1 Pieza First 1 Move On Red2
cortadora
Almacén de
PiezaB Almacén B Wait 0 1 Pieza B Ensamble Join 1 Move On Red 7
Pieza Molino Wait 2 1 Pieza Ensamble First 1 Move On Red5
Join 1 PiezaB
Pieza Ensamble 1 Pieza Horno First 1 Move On Red 8
Wait 1
Combine 10
Wait 10
Combine 5 Producto
Exit
Wait 0
119
Modelo 1d

a) La cantidad de ensambles realizados.
b) La utilización de la cortadora, torno, molino, horno y ensamble.
c) Cantidad de piezas en los almacenes.
120
Modelo 2
Un proceso requiere mover el material en tarimas de un lugar a otro, en donde,

al almacén de tarimas llegan 200 con una distribución constante de 1 minuto y
al almacén de cajas llegan 1200 con una distribución constante de 1 minuto,
con una ocurrencia de 1 para ambas. Cada tarima debe llevar 6 cajas. El
tiempo para cargar y descargar la tarima es de 1 min. Las tarimas se mueven a
través de una banda transportadora en 30 segundos. Al final de este
movimiento se separan y cada entidad continúa por separado en bandas
transportadoras independientes, cada una tarda 30 segundos en transportar
las tarimas y las piezas. Determine:
a) Tiempo de simulación.
b) Utilización de las estaciones de carga y descarga.
Considere que las bandas tienen una longitud de 5 metros y una velocidad de
10 metros por minuto. Los traslados entre estaciones son de 0.1 minutos.
121
Estatuto Load y Unload
Load: Carga una cantidad específica de entidades en la entidad actual. Las

entidades pueden ser descargadas con la sentencia Unload.
La instrucción Load, cuya sintaxis general es:

Load <Cantidad> Iff <Condición> In <Tiempo>
122
Estatuto Load y Unload
Unload: Descarga una cierta cantidad de entidades que se han unido

mediante la setencia Load. Una condición puede ser especificada.
La instrucción Unload, cuya sintaxis general es:

Unload <Cantidad> Iff <Expresión>
123
Modelo 2
Layout de locaciones
124
Modelo 2
Para crear una banda es el mismo procedimiento que para una red, botón
izquierdo inicia y botón derecho termina.
Para editar la banda, dar doble click en la imagen y luego dar la longitud y
velocidad.
125
Modelo 2
Almacén tarimas 200 1
Almacén cajas 1200 1
Carga 1 1
Banda INF 1
Descarga 1 1
Banda tarimas INF 1
Banda cajas INF 1

126
Modelo 2
En las locaciones de las bandas, dar click en Reglas y después en fila de

salida FIFO.
127
Modelo 2
Dimensiones de entidades
Entidad Dimensiones
Cajas
0.5 L X 0.5 A
Tarima vacía
1.0 L X 1.5 A
Tarima cargada
1.1 L X 1.5 A
Todas con velocidad igual a 0.

128
Modelo 2
Entidad Locación Cant. por arribo Primera vez Ocurrencias Frecuencia
Cajas Almacén cajas 1200 0 1
Almacén
Tarima vacía tarimas 200 0 1
129
Modelo 2
Habilitar la instrucción Load en la primera línea de proceso
130
Modelo 2
Proceso

Combine 6
Cajas Almacén cajas 1 Cajas Carga Load 1 Move For 0.1
Wait 0
Almacén Tarima
Tarima vacía Wait 0 1 Carga First 1 Move For 0.1
tarimas vacía
Tarima
Tarima vacía Carga Load 1 Wait 1 1 Banda First 1 Move For 0.1
cargada
Tarima
Tarima cargada Banda Move 1 Descarga First 1 Move For 0.1
cargada
Tarima Banda
Tarima cargada Descarga Unload 1 Wait 1 1 First 1 Move For 0.1
vacía tarima
Tarima
Tarima vacía Banda tarima Move 1 Exit First 1
vacía
Cajas Descarga 1 Cajas Banda cajas First 6 Move For 0.1
Cajas Banda cajas Move 1 Cajas Exit First 1
131
Modelo 2
Determine del modelo 2:

a) Tiempo de simulación.
b) Utilización de las estaciones de carga y descarga.
Considere que las bandas tienen una longitud de 5 metros y una velocidad de
10 metros por minuto. Los traslados entre estaciones son de 0.1 minutos.
132
Distribuciones de probabilidad
Sintaxis y nomenclaturas
Distribution Syntax Individual Components
Beta B(a,b,c,d{,<s>}) a=shape value 1, b=shape value 2, c=lower boundary, d=upper boundary
Binomial BI(a,b{,<s>}) a=batch size, b=probability of “success”
Erlang ER(a,b{,<s>}) a=mean, b=integer shape parameter
Exponential E(a{,<s>,<ax>}) a=mean
Gamma G(a,b{,<s>,<ax>}) a=shape value, b=scale value
Geometric GEO(a{,<s>}) a=probability of “success”
Inverse Gaussian IG(a,b{,<s>,<ax>}) a=shape value, b=scale value
Lognormal L(a,b{,<s>,<ax>}) a=mean, b=standard deviation
Normal N(a,b{,<s>}) a=mean, b=standard deviation
Pearson5 P5(a,b{,<s>,<ax>}) a=shape value, b=scale value
Pearson6 P6(a,b,c{,<s>,<ax>}) a=shape value 1, b=shape value 2, c=scale value
Poisson P(a{,<s>}) a=quantity
Triangular T(a,b,c{,<s>}) a=minimum, b=mode, c=maximum
Uniform U(a,b{,<s>}) a=mean, b=half range,
User-defined <name>({<s>}) Name of a user-defined distribution as defined in the User Distribution
section
Weibull W(a,b{,<s>,<ax>}) a=shape value, b=scale value
133
Uso de las distribuciones de probabilidad
Tiempo de proceso
Debido a que el valor que puede tomar una variable como el tiempo de
procesamiento o el numero de clientes que llegan no es constante, usamos las
distribuciones de probabilidad para estimar cual será el rango de valores donde
se encontrara el verdadero valor de la variable. Pueden utilizarse distribuciones
de probabilidad discretas y continuas.
Estatuto WAIT
Ejemplos:
Wait N(3, 0.5)
Wait U (15,2)
Wait E(6)
Nota: La unidad de tiempo es la establecida en la

información general del modelo.
134
Movimiento lógico
Al igual que en el tiempo de proceso, las distribuciones de probabilidad,

pueden usarse para establecer los tiempos de traslado/movimiento de las
entidades dentro del sistema. Pueden utilizarse distribuciones de probabilidad
discretas y continuas.
Nota: La unidad de tiempo es la establecida en la

información general del modelo.
135
Distribuciones de probabilidad en arribos
Cuando se utilizan las distribuciones de probabilidad en arribos, debemos

identificar en que parte se ingresan las distribuciones de probabilidad discretas
y continuas.
Las distribuciones de
Las distribuciones de
probabilidad discretas se
probabilidad continuas se
ingresan en Cantidad
ingresan en Frecuencia.
por arribo.
136
Ejemplo de arribos
En la teoría de filas se utilizan tiempos de llegada () y tiempos de servicio (). El

tiempo de llegadas es el que se ingresa en arribos, el cual en ocasiones esta
representado con la distribución Poisson:
Cliente Fila P(6) INF 60
Las distribución de probabilidad

El tiempo se ingresa
Poisson se ingresa en la columna
como un valor constante.
de Cantidad por arribo.
137
El tiempo de llegada debe pasarse a las mismas unidades que el tiempo de

servicio, por ejemplo, si tenemos un tiempo de servicio con distribución
exponencial con media de 8 minutos por cliente, el tiempo de llegada debe
cambiarse a minutos y puede representarse como:
Distribución de probabilidad
Poisson
Cliente Fila P(0.1) INF 1
Distribución de probabilidad
Exponencial
Cliente Fila 1 INF E(10)

Nota: Aunque las distribuciones son equivalentes, los resultados en un
modelo pueden tener una variación mínima si se utiliza una u otra. 138
Cantidades variables de llegadas de material o piezas
En un proceso puede llegar el material en cantidades variables, para lo cual se debe

ingresar en Cantidad por arribo, la distribución de probabilidad que represente esa
variación y además su frecuencia (tiempo entre llegadas).
Ejemplo de llegadas variables con tiempo constante:
Llegan entre 100 y 120 piezas cada hora al almacén.
Pieza Almacén U(110,10) 0 INF 60

Ejemplo de llegadas variables con tiempo variable:
Llegan entre 100 y 120 piezas cada hora con media exponencial al almacén.
Pieza Almacén U(110,10) 0 INF E(60)
139
Las distribuciones de probabilidad se pueden utilizar en todas la instrucciones

donde se involucre una variable continua o discreta, por ejemplo:
• Tiempos de proceso.
• Tiempos de traslado.
• Tiempos muertos.
• Arribos.
• Inspecciones.
• Redes de rutas.
140
Modelo 3
La sala de espera del consultorio de un doctor cuenta con 4 sillas. Los

pacientes al llegar al consultorio, se sientan mientras el doctor está ocupado.
Si llega un paciente y no encuentra ninguna silla disponible, se va a otro
doctor. El tiempo de consulta está uniformemente distribuido con media 20 y
amplitud de 10 minutos por paciente. La llegada de los pacientes al consultorio
es uniforme con media 15 y amplitud 3 minutos. Simule el sistema para 500
clientes atendidos y determine:
a) La utilización de las sillas.
b) La utilización del doctor.
c) El tiempo de consulta de un paciente.
d) El tiempo de permanencia desde que llega hasta que sale del consultorio
e) El número de pacientes potenciales que se fueron a otro doctor por falta de
asiento.
Nota: Utiliza la librería CALLCTR

141
Modelo 3
¿Cómo abrir la librería CALLCTR?

Crea un archivo nuevo en Archivo > Nuevo o solo da click en la hoja en blanco,
después ponle el título y las unidades al modelo, por último da click en Buscar,
selecciona la librería y da click en Abrir.
Nota: Asegúrate de estar en la carpeta de 9.3 > Graphics 142

Modelo 3
Layout del modelo
Nota: Coloca los puntos de entidad para que la entidad se vea en la locación 143
Modelo 3
Llegada 1 1
Silla 1 4
Doctor 1 1
Nota: Cuando se le asignen 4 unidades a la silla, mostrará silla.1, silla.2, silla.3

y silla.4, por lo que se recomienda que antes de asignar las 4 unidades a la
silla, crear la primera con el punto de entidad y después ingresar el valor de 4
en unidades.
La locación de Llegada se utilizará para la decisión del cliente de quedarse o
irse a otro consultorio.
144
Modelo 3
Entidad
en unidades.
Nota: Después de crear la entidad,

Editar la orientación al lado que
esta la silla 145
Modelo 3
Cliente Llegada 1 INF U(15,3)
Nota: El tiempo de la Primera Vez se deja en blanco, ya que la primera llegada

va a estar en función de la frecuencia.
146
Variables
• Contadores, estadísticas del sistema, cálculos numéricos.
• Colocados en el Layout para comunicación visual.
• Utilizar INC, DEC, y otros operadores numéricos para manipular valores de

variables.
147
Variables
Definir el nombre (ID), tipo, valor inicial, estadísticas en Construir > Variables.
148
Variables
Para colocar una variable en el modelo y se despliegue en pantalla,

simplemente seleccionar el registro de la variable en la tabla de edición de
variables, y posteriormente dar click en el layout donde quieres que aparezca.
Doble click en el layout en el icono de la variable permite editar el tamaño de la

letra, el tipo y el color, así como las características del recuadro.
149
Variables
Dar click con el botón izquierdo del mouse en No y después en el Layout.
150
Variables
Si realizaste bien el procedimiento, así se verán los contadores de las variables

en el Layout.
151
Variables
Para colocar letreros al lado de los contadores sigue la ruta Construir >
Gráficas de Fondo > Frente de Cuadrícula.
152
Variables
Dar click con el botón izquierdo del mouse en la letra A mayúscula y después
en el Layout.
153
Variables
En la ventana de Opciones de Texto ingresar el título de la variable.
154
Variables
Si realizaste bien el procedimiento, así se verán los letreros de las variables en

el Layout.
155
Estatuto If… Then… Else
Descripción
Ejecuta un bloque de instrucciones o declaración si la expresión booleana es

verdadera. Si una instrucción ELSE está incluido y la expresión booleana es
falsa, una declaración alternativa o bloque de instrucciones se ejecuta. Para un
IF ... THEN, la instrucción debe romperse en más de una línea, el primer punto
de la línea siguiente debe ser THEN, AND o OR. IF ... THEN sólo se aplica a la
siguiente instrucción o bloque de instrucciones en una lógica. Las
declaraciones fuera de BEGIN y END se ejecutará normalmente. Ver BEGIN y
END para ver ejemplos.
Válido en
Toda la lógica.
156
Sintaxis
IF <Expresión Booleana> THEN <Instrucción 1> {ELSE <Instrucción 2>}
Expresión para el modelo 3

If Contents(Silla) = 4
Then {Route 2}
Else {Route 1}
La instrucción Contents devuelve el número total de entidades en una locación

o el número de un cierto tipo de entidad en una locación, para este modelo la
Silla es la locación.
157
En caso de utilizar la instrucción FreeCap

If FreeCap(Silla) = 0
Then {Route 2}
Else {Route 1}
La instrucción FreeCap devuelve la capacidad disponible de una locación, para

este modelo la Silla es la locación.
158
Estatuto Route
Descripción
Envía la entidad hacia el proceso especificado por el número del bloque.
Sintaxis
Route <Bloque de ruteo>
159
Estatuto Route
If Contents(Silla) = 4 If FreeCap(Silla) = 0
Then {Route 2} Then {Route 2}
Else {Route 1} Else {Route 1}
Ya sea la instrucción Contents o FreeCap utilizada para enviar al cliente a las

siguientes locaciones, la ruta 1 (Route 1) es para que el cliente se dirija a las
Sillas y la ruta 2 (Route 2) es para darle salida.
160
Estatuto Route
Para activar la ruta 2 (Route 2), es necesario ingresar el valor de 1 al lado del
First para que se cree la ruta.
161
Modelo 3
Proceso utilizando el estatuto Contents

If Contents(Silla) = 4 1 Cliente Silla First 1
Cliente Llegada Then {Route 2}
Else {Route 1} 2 Cliente Exit First 1 Inc CNA
Cliente Silla Wait 0 1 Cliente Doctor First 1 Move For 0.1
Inc CA
If CA = 500
Cliente Doctor Wait U(20,10) 1 Cliente Exit First 1
Then {Stop "500
clientes atendidos"}
162
Modelo 3
Proceso utilizando el estatuto Freecap

If Freecap(Silla) = 0 1 Cliente Silla First 1
Cliente Llegada Then {Route 2}
Else {Route 1} 2 Cliente Exit First 1 Inc CNA
Cliente Silla Wait 0 1 Cliente Doctor First 1 Move For 0.1
Inc CA
If CA = 500
Cliente Doctor Wait U(20,10) 1 Cliente Exit First 1
Then {Stop "500
clientes atendidos"}
163
Cambio de gráfica de entidad
Para no generar demasiadas entidades en un modelo que nos muestren el

cambio de la imagen conforme avanza por el proceso, puede utilizarse la
función Graphic.
164
Estatuto Graphic
Descripción
Cambia la gráfica actual de las entidades o recursos. A las entidades y
recursos se les asigna una gráfica en la librería del editor de entidades o
recursos. La instrucción GRAPHIC muestra el resultado de un proceso. Por
ejemplo, cuando un cliente se sienta, el gráfico puede cambiar de una persona
de pie a una persona sentada.
Valido en:
Cuando es usado en el nodo de entrada, nodo de salida, y en la opción logic
en los tiempos muertos del recurso (DT’s), la instrucción GRAPHIC cambia el
gráfico del recurso. Cuando es usado en la opción logic del proceso, move
logic y arrival logic, GRAPHIC cambia el gráfico de la entidad.
165
Estatuto Graphic
Sintaxis
GRAPHIC <expression>
GRAPHIC 2
GRAPHIC Var1
Ejemplo
166
Abre el modelo 1a para realizar los cambio de gráfica de entidad mediante el

estatuto Graphic.
Entidad Imagen Velocidad
Materia prima 0
Pieza 0
Lote 0
Producto Terminado 0
167
En la ventana de entidad, deshabilita el ángulo de Nuevo para que aparezcan

disponibles los demás campos para las imágenes de la entidad.
Agrega las imágenes de la entidad que se habían utilizado anteriormente.

168
Cambios al proceso

Materia
prima
Wait 4 Materia Almacén de
Materia prima Cortadora 1 First 5 Move for 0.1
Graphic 2 prima cortadora
Almacén de Materia
Materia prima cortadora Wait 0 1 Torno First 1 Move for 0.1
prima
Materia
Materia prima Torno Wait 3 1 Molino First 1 Move for 0.1
prima
Materia
Materia prima Molino Wait 2 1 Horno First 1 Move for 0.1
prima
Wait 10 Materia
Materia prima Horno 1 Embarque First 1 Move for 0.1
Graphic 3 prima
Wait 0 Materia
Materia prima Embarque 1 Exit
Graphic 4 prima
Verifica que la entidad cambie de imagen.
169
Agregar imágenes a ProModel
Editor Gráfico
El editor de gráficos le permite crear, editar, reorganizar o eliminar gráficos de

la biblioteca dentro de un archivo de biblioteca de gráficos en particular.
También puede copiar gráficos de una biblioteca a otra. Los gráficos de varias
bibliotecas incluso se pueden fusionar en un único gráfico. Cada biblioteca de
gráficos se guarda con el tamaño de cuadrícula y escala utilizada para crear
los gráficos.
170
Para ingresar al editor gráfico es necesario abrir el ProModel y seguir la ruta

Herramientas > Editor gráfico.
171
En la ventana de Editor Gráfico puedes pegar imágenes en Editar > Pegar, ahí tienes dos opciones,
Metaarchivo de Windows o Mapa de Bits, o también se puede importar una imagen guardada.
172
Para este ejemplo, se utilizó una imagen guardada en la computadora de tipo

PNG, ya que estás imágenes no tienen fondo. Después se tiene que guardar.
173
La imagen guardada aparecerá en el siguiente espacio disponible, por último se tiene

que guardar la librería con un nombre diferente, siga la ruta Archivo > Guardar Como.
174
Para abrir la librería que se acaba de crear se tiene que ingresar a Información General siguiendo
la ruta Construir > Información General, o al crear un archivo aparece la ventana.
175
En la ventana de Información General, busca la librería creada con las nuevas imágenes.
176
Las imágenes agregadas en la librería aparecerán disponibles para seleccionarse.
177
Las imágenes agregadas en la librería aparecerán disponibles para seleccionarse.
178
Imagen de fondo en el Layout
Para agregar una imagen de fondo en el Layout de trabajo del modelo siga la ruta
Construir > Gráficas de Fondo > Detrás de Cuadrícula.
179
En la ventana de Gráficas de Fondo puedes pegar imágenes en Editar > Pegar, ahí tienes dos
opciones, Metaarchivo de Windows o Mapa de Bits, o también se puede importar una imagen
guardada.
180
La imagen se verá en el fondo y podrás realizar el modelo sobre de ella agregado puntos de entidad,
contadores, región, entre otras opciones.
181

SA - U2 - Elementos Básicos

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

SA - U2 - Elementos Básicos

Cargado por

Copyright:

Formatos disponibles

“Simulación Avanzada”

Unidad 2: Elementos básicos

Saltillo, Coahuila, México 18/02/22

Anote todo lo que Analizar lo que se

Participe al máximo Despeje todas las

Sea paciente con

2.1 Características del Simulador.

“La simulación consiste en construir un modelo que describa el

Experimentar con el Experimentar con un

• LOCACIONES (objeto) Llegada de

Locaciones: (Locations) Las locaciones representan lugares físicos fijos en el

Llegadas: (Arrivals) Cuando una entidad aparece inicialmente en una

Proceso: (Processing) El proceso describe las operaciones que toman lugar

Recursos: (Resources) Un tipo de objeto que se utiliza por entidades o

Es necesario determinar la información general que se usara en el modelo,

Comandos: Archivo > Nuevo

Nota: También puede crearse un archivo nuevo dando click en el icono de la

0.2 min 0.2 min 0.2 min

Almacén Estación 1 Estación 2 Estación 3

0 min 3 min 4 min 2.5 min

Tiempo de transporte EXIT

1. Escribe el nombre del

Comandos: Construir > Locaciones

• En la ventana de gráficos, click en el icono seleccionado para representar la

• Dar click en el LAYOUT donde deseamos que este ubicada la locación.

• Automáticamente se crea un registro para cada locación seleccionada.

• La información de la tabla puede ser editada seleccionando el campo

Da click en la imagen para la locación y después en el layout

Así debe verse el layout

Locación Capacidad Unidades

Comandos: Construir > Entidades

• En la ventana de gráficos, click en el icono seleccionado para representar la

• Automáticamente se crea un registro para cada entidad seleccionada.

• La información de la tabla puede ser editada seleccionando el campo

• El tamaño de la entidad puede modificarse utilizando la barra deslizable al

Comandos: Constuir > Arribos

• En la ventana de herramientas click en el nombre de la entidad que llega al

• En el Layout click en la locación donde llegara la entidad.

• Entidad: La entidad que llega.

Pieza Almacén 1 0 INF 4

Comandos: Construir > Procesos

Entidad entre dos locaciones: Move for

El proceso describe las actividades realizadas en una locación,

• Click en el nombre de la entidad en la ventana de herramientas, y después

El registro de proceso creado se divide en dos tablas:

Entidad Locación Operación Bloque Salida Destino Regla Movimiento

Pieza Almacén Wait 0 1 Pieza Estación 1 First 1 Move for 0.2

Pieza Estación 1 Wait 3 1 Pieza Estación 2 First 1 Move for 0.2

Pieza Estación 2 Wait 4 1 Pieza Estación 3 First 1 Move for 0.2

Pieza Estación 3 Wait 2.5 1 Pieza Exit First 1

Antes de correr el modelo es

Ingresa el valor de 8 en el tiempo de

Comandos: Archivo > Ver Texto

Al terminar la simulación, se verá el siguiente mensaje en la pantalla para

Nota: En ocasiones puede arrojar un mensaje de “Hubieron arribos fallidos de

Los resultados de la simulación se abrirán con la ventana Output Viewer, en el

Para ver los resultados de la entidad, da click

Nota: Al igual que se hizo el procedimiento

En los resultados de la entidad podemos ver:

En los resultados de la entidad podemos ver:

Para ver los resultados de las locaciones, da

En los resultados de la locación podemos ver:

En los resultados de la Estación 1 podemos ver:
