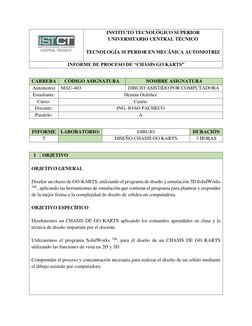

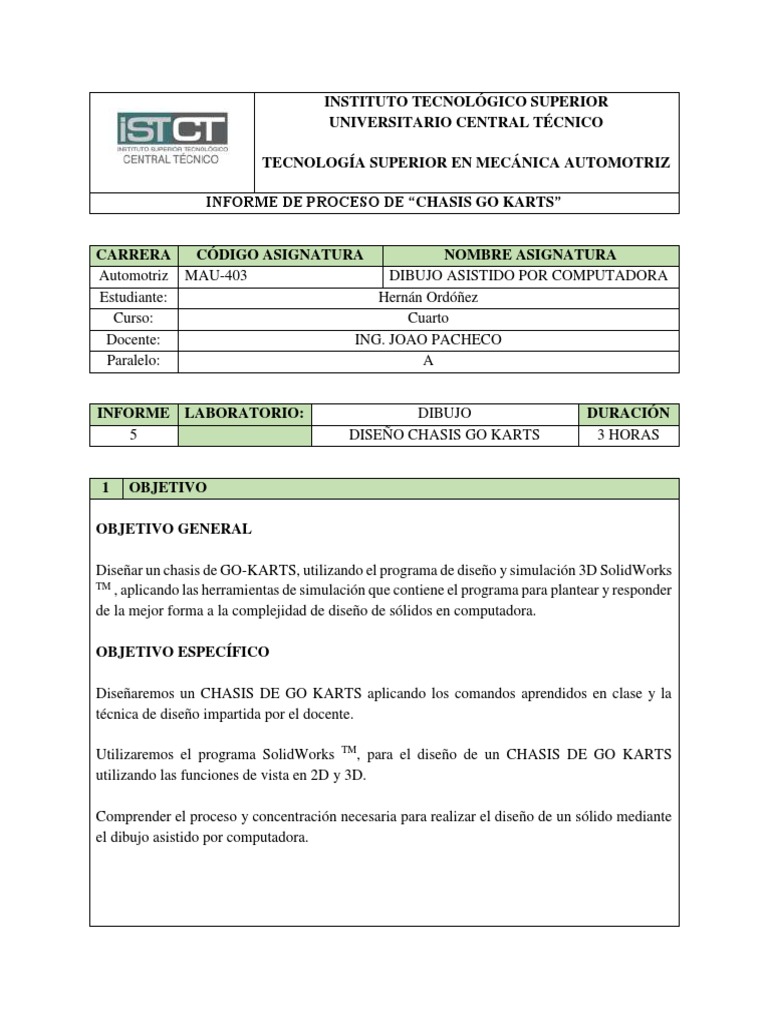

INSTITUTO TECNOLÓGICO SUPERIOR

UNIVERSITARIO CENTRAL TÉCNICO

TECNOLOGÍA SUPERIOR EN MECÁNICA AUTOMOTRIZ

INFORME DE PROCESO DE “CHASIS GO KARTS”

CARRERA CÓDIGO ASIGNATURA NOMBRE ASIGNATURA

Automotriz MAU-403 DIBUJO ASISTIDO POR COMPUTADORA
Estudiante: Hernán Ordóñez
Curso: Cuarto
Docente: ING. JOAO PACHECO
Paralelo: A

INFORME LABORATORIO: DIBUJO DURACIÓN

5 DISEÑO CHASIS GO KARTS 3 HORAS

1 OBJETIVO

OBJETIVO GENERAL

Diseñar un chasis de GO-KARTS, utilizando el programa de diseño y simulación 3D SolidWorks

TM
, aplicando las herramientas de simulación que contiene el programa para plantear y responder
de la mejor forma a la complejidad de diseño de sólidos en computadora.

OBJETIVO ESPECÍFICO

Diseñaremos un CHASIS DE GO KARTS aplicando los comandos aprendidos en clase y la

técnica de diseño impartida por el docente.

Utilizaremos el programa SolidWorks TM, para el diseño de un CHASIS DE GO KARTS

utilizando las funciones de vista en 2D y 3D.

Comprender el proceso y concentración necesaria para realizar el diseño de un sólido mediante

el dibujo asistido por computadora.

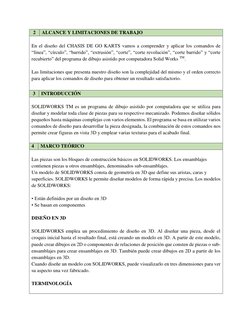

2 ALCANCE Y LIMITACIONES DE TRABAJO

En el diseño del CHASIS DE GO KARTS vamos a comprender y aplicar los comandos de

“línea”, “círculo”, “barrido”, “extrusión”, “corte”, “corte revolución”, “corte barrido” y “corte
recubierto” del programa de dibujo asistido por computadora Solid Works TM.

Las limitaciones que presenta nuestro diseño son la complejidad del mismo y el orden correcto
para aplicar los comandos de diseño para obtener un resultado satisfactorio.

3 INTRODUCCIÓN

SOLIDWORKS TM es un programa de dibujo asistido por computadora que se utiliza para

diseñar y modelar toda clase de piezas para su respectivo mecanizado. Podemos diseñar sólidos
pequeños hasta máquinas complejas con varios elementos. El programa se basa en utilizar varios
comandos de diseño para desarrollar la pieza designada, la combinación de estos comandos nos
permite crear figuras en vista 3D y emplear varias texturas para el acabado final.

4 MARCO TEÓRICO

Las piezas son los bloques de construcción básicos en SOLIDWORKS. Los ensamblajes
contienen piezas u otros ensamblajes, denominados sub-ensamblajes.
Un modelo de SOLIDWORKS consta de geometría en 3D que define sus aristas, caras y
superficies. SOLIDWORKS le permite diseñar modelos de forma rápida y precisa. Los modelos
de SOLIDWORKS:

• Están definidos por un diseño en 3D

• Se basan en componentes

DISEÑO EN 3D

SOLIDWORKS emplea un procedimiento de diseño en 3D. Al diseñar una pieza, desde el

croquis inicial hasta el resultado final, está creando un modelo en 3D. A partir de este modelo,
puede crear dibujos en 2D o componentes de relaciones de posición que consten de piezas o sub-
ensamblajes para crear ensamblajes en 3D. También puede crear dibujos en 2D a partir de los
ensamblajes en 3D.
Cuando diseñe un modelo con SOLIDWORKS, puede visualizarlo en tres dimensiones para ver
su aspecto una vez fabricado.

TERMINOLOGÍA

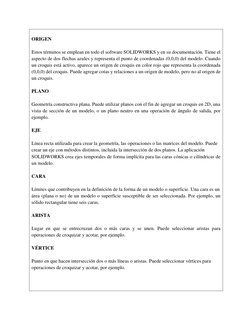

ORIGEN

Estos términos se emplean en todo el software SOLIDWORKS y en su documentación. Tiene el

aspecto de dos flechas azules y representa el punto de coordenadas (0,0,0) del modelo. Cuando
un croquis está activo, aparece un origen de croquis en color rojo que representa la coordenada
(0,0,0) del croquis. Puede agregar cotas y relaciones a un origen de modelo, pero no al origen de
un croquis.

PLANO

Geometría constructiva plana. Puede utilizar planos con el fin de agregar un croquis en 2D, una
vista de sección de un modelo, o un plano neutro en una operación de ángulo de salida, por
ejemplo.

EJE

Línea recta utilizada para crear la geometría, las operaciones o las matrices del modelo. Puede
crear un eje con métodos distintos, incluida la intersección de dos planos. La aplicación
SOLIDWORKS crea ejes temporales de forma implícita para las caras cónicas o cilíndricas de
un modelo.

CARA

Límites que contribuyen en la definición de la forma de un modelo o superficie. Una cara es un

área (plana o no) de un modelo o superficie susceptible de ser seleccionada. Por ejemplo, un
sólido rectangular tiene seis caras.

ARISTA

Lugar en que se entrecruzan dos o más caras y se unen. Puede seleccionar aristas para
operaciones de croquizar y acotar, por ejemplo.

VÉRTICE

Punto en que hacen intersección dos o más líneas o aristas. Puede seleccionar vértices para
operaciones de croquizar y acotar, por ejemplo.

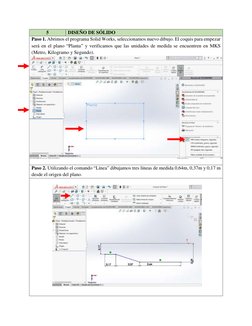

 5 DISEÑO DE SÓLIDO
Paso 1. Abrimos el programa Solid Works, seleccionamos nuevo dibujo. El coquis para empezar
será en el plano “Planta” y verificamos que las unidades de medida se encuentren en MKS
(Metro, Kilogramo y Segundo).

Paso 2. Utilizando el comando “Línea” dibujamos tres líneas de medida 0,64m, 0,37m y 0,17 m
desde el origen del plano.

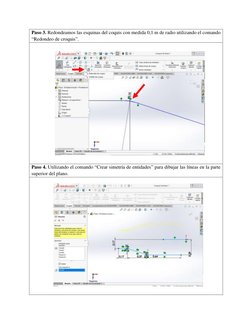

Paso 3. Redondeamos las esquinas del coquis con medida 0,1 m de radio utilizando el comando
“Redondeo de croquis”.

Paso 4. Utilizando el comando “Crear simetría de entidades” para dibujar las líneas en la parte
superior del plano.

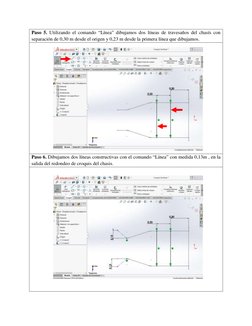

Paso 5. Utilizando el comando “Línea” dibujamos dos líneas de travesaños del chasís con
separación de 0,30 m desde el origen y 0,23 m desde la primera línea que dibujamos.

Paso 6. Dibujamos dos líneas constructivas con el comando “Línea” con medida 0,13m , en la
salida del redondeo de croquis del chasis.
Paso 7. Seleccionamos la opción “Croquis 3D”, con el comando “Línea” dibujamos dos líneas
constructivas de medida 0,8 m.

Paso 8. Colocamos dos puntos de croquis utilizando el comando “Punto” con separación de 0,20
m.

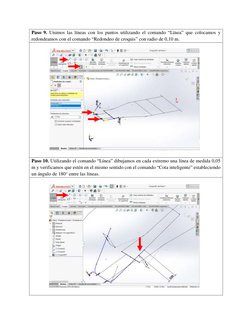

Paso 9. Unimos las líneas con los puntos utilizando el comando “Línea” que colocamos y
redondeamos con el comando “Redondeo de croquis” con radio de 0,10 m.

Paso 10. Utilizando el comando “Línea” dibujamos en cada extremo una línea de medida 0,05
m y verificamos que estén en el mismo sentido con el comando “Cota inteligente” estableciendo
un ángulo de 180° entre las líneas.

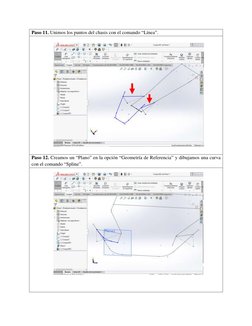

Paso 11. Unimos los puntos del chasis con el comando “Línea”.

Paso 12. Creamos un “Plano” en la opción “Geometría de Referencia” y dibujamos una curva
con el comando “Spline”.

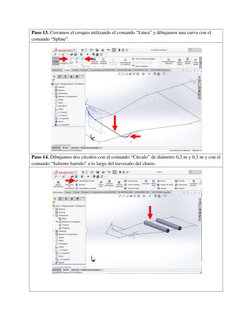

Paso 13. Cerramos el croquis utilizando el comando “Línea” y dibujamos una curva con el
comando “Spline”.

Paso 14. Dibujamos dos círculos con el comando “Círculo” de diámetro 0,2 m y 0,3 m y con el
comando “Saliente barrido” a lo largo del travesaño del chasis.
Paso 15. Colocamos dos planos en cada extremo del chasis con la opción “Geometría de
referencia” y dibujamos dos círculos de diámetro 0,2 y 0,3.

Paso 16. Con el comando “Saliente/Base barrido” damos la forma de tubos a los círculos de cada
plano.
Paso 17. Creamos un plano con “Geometría de referencia”, dibujamos dos círculos con el
comando “Círculo” y utilizamos el comando “Saliente/Base barrido” para crear la estructura
lateral del chasis.

Paso 18. Creamos un plano, con el comando “Círculo” dibujamos dos círculos de diámetro 0,02
m y 0,03 m para dibujar la estructura posterior del chasis y utilizamos el comando “Saliente/Base
barrido”.
Paso 19. Utilizamos el procedimiento anterior para dibujar la estructura delantera del chasis.

Paso 20. Utilizamos la apariencia de “Oro pulido” para el acabado del chasis.
6 CONCLUSIONES
- Se logró diseñar la estructura del chasis de GO KARTS de forma exitosa aplicando los
comandos impartidos por el docente.
- La complejidad del diseño ha reforzado la forma de ejecutar el diseño y dar acabados.
7 RECOMENDACIONES TÉCNICAS
- Practicar la aplicación de planos con geometría de referencia y la aplicación del comando
Corte barrido.
- Tener siempre en cuenta las unidades de medida y aplicar cotas para no perder las
dimensiones del diseño.
