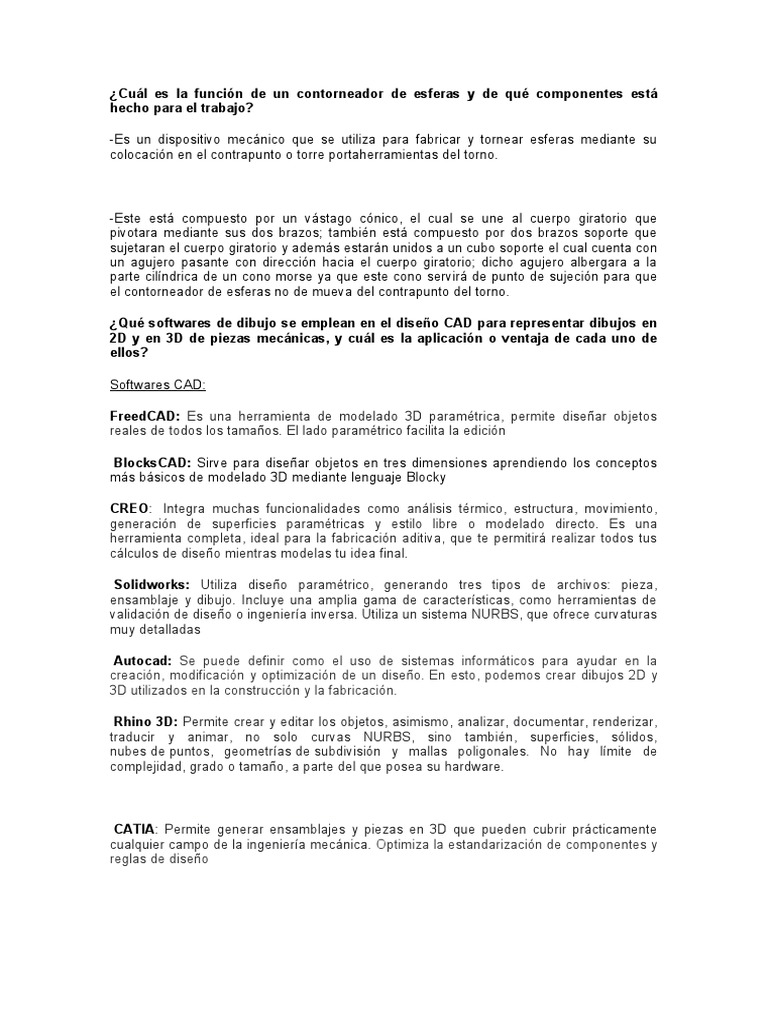

¿Cuál es la función de un contorneador de esferas y de qué componentes está

hecho para el trabajo?

-Es un dispositivo mecánico que se utiliza para fabricar y tornear esferas mediante su
colocación en el contrapunto o torre portaherramientas del torno.

-Este está compuesto por un vástago cónico, el cual se une al cuerpo giratorio que
pivotara mediante sus dos brazos; también está compuesto por dos brazos soporte que
sujetaran el cuerpo giratorio y además estarán unidos a un cubo soporte el cual cuenta con
un agujero pasante con dirección hacia el cuerpo giratorio; dicho agujero albergara a la
parte cilíndrica de un cono morse ya que este cono servirá de punto de sujeción para que
el contorneador de esferas no de mueva del contrapunto del torno.

¿Qué softwares de dibujo se emplean en el diseño CAD para representar dibujos en

2D y en 3D de piezas mecánicas, y cuál es la aplicación o ventaja de cada uno de
ellos?

Softwares CAD:

FreedCAD: Es una herramienta de modelado 3D paramétrica, permite diseñar objetos

reales de todos los tamaños. El lado paramétrico facilita la edición

 BlocksCAD: Sirve para diseñar objetos en tres dimensiones aprendiendo los conceptos
más básicos de modelado 3D mediante lenguaje Blocky

CREO:  Integra muchas funcionalidades como análisis térmico, estructura, movimiento,

generación de superficies paramétricas y estilo libre o modelado directo. Es una
herramienta completa, ideal para la fabricación aditiva, que te permitirá realizar todos tus
cálculos de diseño mientras modelas tu idea final.

 Solidworks: Utiliza diseño paramétrico, generando tres tipos de archivos: pieza,

ensamblaje y dibujo. Incluye una amplia gama de características, como herramientas de
validación de diseño o ingeniería inversa. Utiliza un sistema NURBS, que ofrece curvaturas
muy detalladas

 Autocad: Se puede definir como el uso de sistemas informáticos para ayudar en la

creación, modificación y optimización de un diseño. En esto, podemos crear dibujos 2D y
3D utilizados en la construcción y la fabricación.

 Rhino 3D: Permite crear y editar los objetos, asimismo, analizar, documentar, renderizar,
traducir y animar, no solo curvas NURBS, sino también, superficies, sólidos,
nubes de puntos, geometrías de subdivisión y mallas poligonales. No hay límite de
complejidad, grado o tamaño, a parte del que posea su hardware.

 CATIA: Permite generar ensamblajes y piezas en 3D que pueden cubrir prácticamente

cualquier campo de la ingeniería mecánica. Optimiza la estandarización de componentes y
reglas de diseño
¿Qué herramientas o comandos se emplean en el diseño CAD, tanto en 2D como en
3D; y cuál es la aplicación de cada uno de ellos para la obtención de un dibujo de
montaje?

Los mas básicos en el Diseño Cad :

Línea : Sirve para realizar rectas o líneas para la obtención de figuras en modelado 2D
que también sirve en el modelado 3D.

 Círculo : Crea un circulo de radio o de diámetros dados

 Polígono : Dibuja un polígono de “ n” cantidad de lados

 Rectángulo : Crea un rectángulo arbitrario o con dimensiones específicas

 Arco : Crea arcos a a partir de un punto de inicio , un punto medio y un punto final

Restricciones : De boceto 2D y 3D controlan la geometría de los bocetos.

 Extrusión : Crea un cuerpo o una operación añadiendo profundidad a un

perfil .las    extrusiones añaden o eliminan material de las piezas

 Revolución : Crea una operación o un cuerpo mediante la revolución de uno o varios

perfiles de boceto alrededor de un eje

 Agujeros : Crea agujeros basado en puntos de boceto o en otras selecciones

geométricas

 Rosca : Crea roscas en agujeros o ejes .

 Simetría : Crea una copia simétrica de una o mas operaciones o de todo el sólido

¿Porqué son importantes las medidas en el dibujo técnico y porqué es necesario

elcumplimiento de las normas técnicas de dibujo?

 -Porque permiten plasmar lo que percibimos con los sentidos de manera gráfica y
comprensible para todo el mundo y es necesario el cumplimiento porque permite unificar y
simplificar el lenguaje gráfico de representación, acorta el tiempo de dibujo y facilita su
interpretación sin equivocaciones.

 Cumplir las normas de dibujo ayudara a que nuestro dibujo salga bien y con las medidas
de tolerancias correctamente dadas en nuestro dibujo.

¿Qué consideraciones de seguridad deben tenerse en cuenta en las tareas del

diseño asistido por computadora y el trabajo frente a la computadora?

 -Consideraciones de seguridad en CAD:

_Ergonomía: Trabajar correctamente sentado frente a la computadora.

 _No permanecer demasiado tiempo frente a la pantalla de la computadora (salir 15

minutos para descansar las vistas)

 _No tener junto a la computadora recipientes que contengan líquidos.

_Guardar nuestro trabajo cada cierta cantidad de tiempo.

 _Realizar los dibujos a las medidas y tolerancias según las normas de dibujo.

 _Ir revisando que todas las medidas estén bien.

 _Que el ambiente esté iluminado y con buena ventilación.
