Fundamentos de circuitos analógicos
Semestre 2021-2
Conjunto de problemas - EXAMEN 1
Prof. Javier Ardila y David Reyes

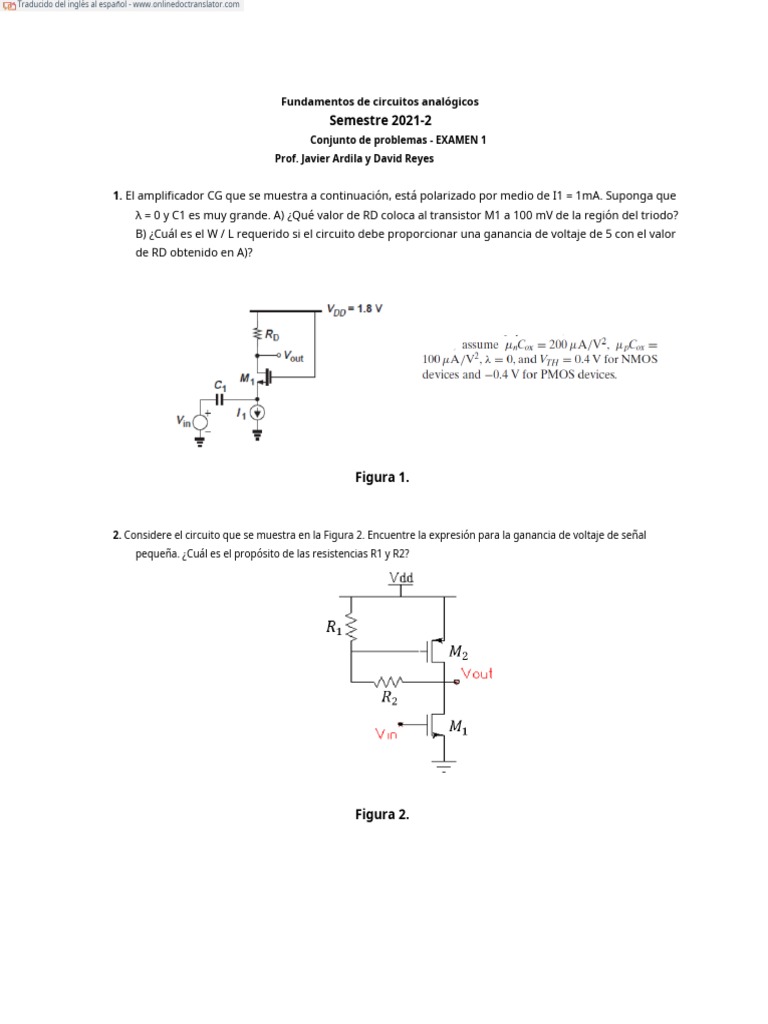

1. El amplificador CG que se muestra a continuación, está polarizado por medio de I1 = 1mA. Suponga que
λ = 0 y C1 es muy grande. A) ¿Qué valor de RD coloca al transistor M1 a 100 mV de la región del triodo?
B) ¿Cuál es el W / L requerido si el circuito debe proporcionar una ganancia de voltaje de 5 con el valor
de RD obtenido en A)?
Figura 1.
2. Considere el circuito que se muestra en la Figura 2. Encuentre la expresión para la ganancia de voltaje de señal
pequeña. ¿Cuál es el propósito de las resistencias R1 y R2?
Figura 2.
3. Calcule la ganancia de voltaje total de pequeña señal para las configuraciones que se muestran en la Fig. 3.
Observe cómo cambia la ganancia de voltaje según las diferentes configuraciones de Mos que parecen
similares a primera vista.
Figura 3.
4. Calcule la ganancia de voltaje de pequeña señal del circuito que se muestra en la Figura 4.
Figura 4.
5. Suponiendo que todos los transistores están saturados, calcule la ganancia de voltaje de pequeña señal del circuito que se
muestra en la Figura 5.
Figura 5.
6. Considere el circuito que se muestra en la Figura 6. El propósito es establecer una corriente
de drenaje de CC. = 0,5 . El fabricante del transistor especifica = 1 y ′ / = 1 / 2.
Calcule el valor de las resistencias que cumplen con el requisito. Ignore la modulación de la
longitud del canal y = 15 .
Figura 6.
7. En el circuito siguiente se tiene R1 = 45kΩ, R2 = 5kΩ y R3 = 45kΩ. Ignore el efecto cuerpo de los
transistores que pueden presentarlo. Para cada transistor calcúlese:a) La corrienteID, B) la
transconductancia gramometro y la resistencia ro de pequeña señal, C) calcule la potencia que
consume el circuito.
Figura 7.
8. El circuito que se muestra en la Figura 8 ilustra un amplificador de circuito discreto. La señal de entrada se acopla a la
puerta a través de un condensador muy grande, así como a la fuente del transistor. La señal de salida que se
desarrolla en el drenaje se acopla a una resistencia de carga a través de un condensador muy grande. Los
condensadores se comportan como cortocircuitos para señales y circuitos abiertos para CC. Encuentre la ganancia
de voltaje de la configuración.
Figura 8.
9. El circuito que se muestra en la Figura 9 produce dos salidas. Asumir = 0. Calcular 1 /
y 2 / .
Figura 9.
10. Encuentre la impedancia de salida (Rout) de las configuraciones ilustradas en la Fig 10.
Figura 10.
11. Calcule la ganancia de voltaje de pequeña señal de las configuraciones que se muestran en la Fig.11.
Figura 11.
12. Determine la región de operación (corte, triodo, saturación) para cada uno de los circuitos que se
muestran en la Figura 12.
Figura 12.
13. Para el circuito que se muestra en la Figura 13, grafique y etiquete claramente id vs vg, con Vg
variando de 0 a 1.8V. El transistor Nmos tiene = 0,4 y ′ / = 1 / 2. Da las ecuaciones utilizadas
para cada parte de la gráfica final.
Figura 13.
14. Dibuje Ix vs Vx para el circuito que se muestra en la Figura 14. Vx varía de 0 a 3V. El fabricante
especifica: Modelo PMOS: Nivel = 1, VTO = -0,8, GAMMA = 0,4, U0 = 100, LAMBDA = 0,2, TOX =
9e-9.
Figura 14.
15. Considere el circuito que se muestra en la Figura 15. Dibuje Ix vs Vx. Vx varía de 0 a VDD.
VDD = 3V. El fabricante especifica: Modelo PMOS: Nivel = 1, VTO = -0,8, GAMMA = 0,4, U0 =
100, LAMBDA = 0,2, TOX = 9e-9.
Figura 15.
