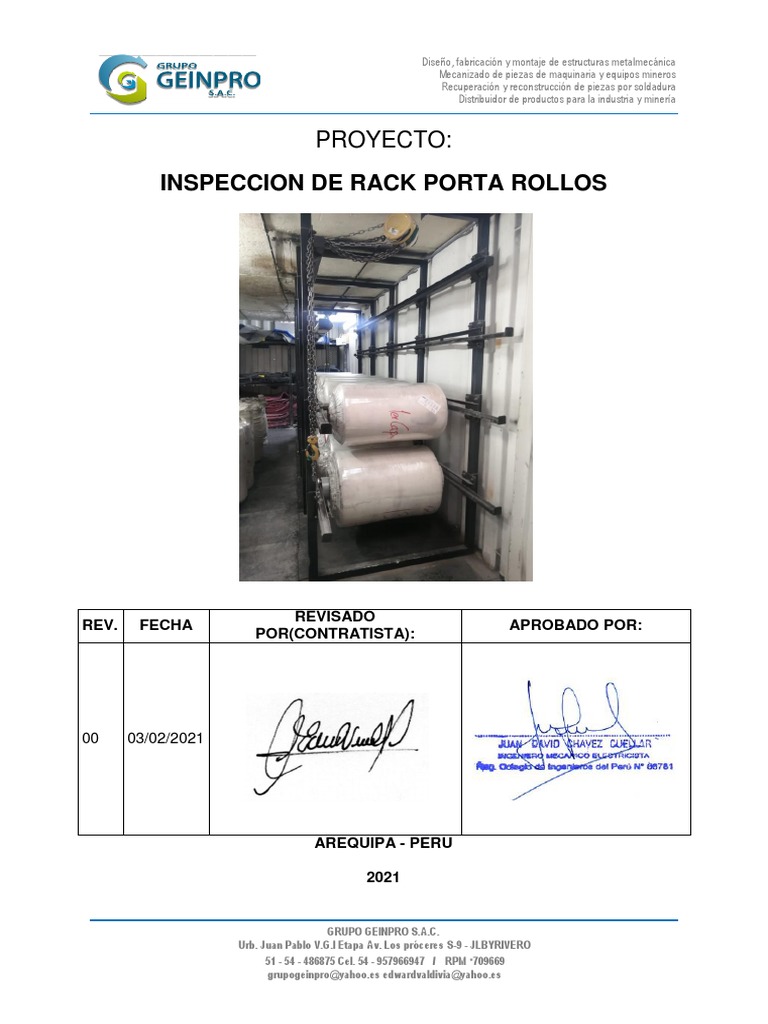

PROYECTO:
INSPECCION DE RACK PORTA ROLLOS

REVISADO
REV. FECHA APROBADO POR:
POR(CONTRATISTA):

00 03/02/2021

AREQUIPA - PERU

2021

GRUPO GEINPRO S.A.C.

Urb. Juan Pablo V.G.I Etapa Av. Los próceres S-9 - JLBYRIVERO
51 - 54 - 486875 Cel. 54 - 957966947 / RPM *709669
grupogeinpro@yahoo.es edwardvaldivia@yahoo.es
 Diseño, fabricación y montaje de estructuras metalmecánica
Mecanizado de piezas de maquinaria y equipos mineros
Recuperación y reconstrucción de piezas por soldadura
Distribuidor de productos para la industria y minería

CONTENIDO
1. OBJETIVOS. .................................................................................................................... 1
2. ALCANCE. ....................................................................................................................... 1
3. RESPONSABLES ............................................................................................................ 1
2.1. INSPECTOR DE SERVICIOS ................................................................................ 1
3. REQUERIMIENTOS ...................................................................................................... 1
3.1. REQUERIMIENTO DE PERSONAL ..................................................................... 1
3.2. REQUERIMIENTO DE EPPS................................................................................. 1
3.3. REQUERIMIENTO DE EQUIPOS Y HERRAMIENTAS .................................. 2
4. PROCEDIMIENTO ......................................................................................................... 2
4.1. INGRESO A PLANTA/OBRA ................................................................................. 2
4.2. PRESENTACION DE SCTR, IPERC, PETAR ..................................................... 3
4.3. SERVICIO ESPECIFICO ........................................................................................ 4
RACK PORTA ROLLO DE GOMA ................................................................................. 4
1. Capacidad de carga SWL marcada en cada rack: ............................................. 4
2. Protección contra impacto de algún vehículo: .................................................... 5
3. Los racks están arriostrados: ................................................................................ 5
4. El rack está anclado en el piso: ............................................................................. 6
5. Reja de seguridad en la parte de atrás de los racks donde haya riesgo de golpe
a través de la carga: ......................................................................................................... 6
6. Cubierta en rack de preferencia mínimo una malla:.......................................... 7
7. Protección contra la caída de piezas de los pallets:............................................. 8
8. Gestión visual de pallets: ....................................................................................... 8
9. Carga segura en racks / evitando carga pesada en la parte superior: .............. 9
10. Certificado / Memoria de cálculo: ...................................................................... 10
4.4. RETIRARSE DE PLANTA/OBRA ....................................................................... 10
4.5. ANEXO 01 ................................................................................................................ 11

GRUPO GEINPRO S.A.C.

Urb. Juan Pablo V.G.I Etapa Av. Los próceres S-9 - JLBYRIVERO
51 - 54 - 486875 Cel. 54 - 957966947 / RPM *709669
grupogeinpro@yahoo.es edwardvaldivia@yahoo.es
 Diseño, fabricación y montaje de estructuras metalmecánica
Mecanizado de piezas de maquinaria y equipos mineros
Recuperación y reconstrucción de piezas por soldadura
Distribuidor de productos para la industria y minería

1. OBJETIVOS.

El objetivo de la presente inspección es proporcionar información sobre el estado de los

anaqueles para mejorar la seguridad en el almacenamiento de rollos de goma.

2. ALCANCE.

La presente inspección está dirigido al rack porta rollos que se encuentra en el contenedor

ubicado en el área de molino.

3. RESPONSABLES

2.1.INSPECTOR DE SERVICIOS

Sera Personal que tendrán a su cargo la inspección y reporte de todos las características del

rack.

3. REQUERIMIENTOS

3.1.REQUERIMIENTO DE PERSONAL

Supervisión:

- 01 Inspector de Servicios.

3.2.REQUERIMIENTO DE EPPS

El trabajador recibirá de la Empresa, el equipo de protección personal necesario para el desempeño

seguro de acuerdo al tipo de trabajo y se le proporcionará con cambio de los usados, los EPPs

necesarios.

- Protector para la cabeza (Casco con careta facial)

- Protector Ocular (Lentes o Sobre-lentes)

- Zapatos de Seguridad punta de acero

- Protección Auditiva (Tapón Auditivo de Reducción 23db)

- Mascarilla NK
GRUPO GEINPRO S.A.
Urb. Juan Pablo V.G.I Etapa Av. Los próceres S-9 - JLBYRIVERO 1
51 - 54 - 486875 Cel. 54 - 957966947 / RPM *709669
grupogeinpro@yahoo.es edwardvaldivia@yahoo.es
 Diseño, fabricación y montaje de estructuras metalmecánica
Mecanizado de piezas de maquinaria y equipos mineros
Recuperación y reconstrucción de piezas por soldadura
Distribuidor de productos para la industria y minería

3.3.REQUERIMIENTO DE EQUIPOS Y HERRAMIENTAS

- Formato de Inspección.

- Flexómetro

- Cámara fotográfica.

4. PROCEDIMIENTO

4.1.INGRESO A PLANTA/OBRA

El grupo de trabajadores al ingreso de planta/obra presentara:

- Documento nacional de Identidad (DNI) en físico y vigente, en caso de personal

extranjero presentar el carnet de extranjería y/o el permiso de temporal de permanencia.

- Seguro complementario de trabajo de riesgo (SCTR) de salud y pensión (vigente), en

físico o digital.

- Guía de Remisión en los que se identifica todas las herramientas que se está ingresando

a Planta/Obra

- La herramientas y equipos a ingresar deberán cumplir con el Estándares técnicos de

Seguridad, Salud Ocupacional y Medio Ambiente para contratistas.

- Uso de mascarillas y careta facial, obligatorio en buen estado: no rotos, no saturados,

no socios, con ligas y sujeción operativas.

- Llenar declaración jurada de salud para Coronavirus Covid-19

- Control médico preventivo y de temperatura por el área de salud ocupacional.

- Previo al ingreso del personal de la contratista, el área SSOMA corrobora que cuente

con la inducción general de seguridad, salud ocupacional y medio ambiente para

GRUPO GEINPRO S.A.

Urb. Juan Pablo V.G.I Etapa Av. Los próceres S-9 - JLBYRIVERO 2
51 - 54 - 486875 Cel. 54 - 957966947 / RPM *709669
grupogeinpro@yahoo.es edwardvaldivia@yahoo.es
 Diseño, fabricación y montaje de estructuras metalmecánica
Mecanizado de piezas de maquinaria y equipos mineros
Recuperación y reconstrucción de piezas por soldadura
Distribuidor de productos para la industria y minería

contratistas, así mismo que cuente con la difusión y participación, evidenciando con su

firma las matrices IPER y de AA.

- La vestimenta del personal que ingrese a planta/obra deberá contar con los equipos de

protección personal EPPs. Este prohibido el ingreso de personas con anillos, alhajas,

relojes de mano, pelo largo, cadena de cuello, canguros en los pantalones, ropa suelta,

minifaldas cortas, zapatos tipo taco.

- Cumplir con los lineamientos de seguridad ante el COVID-19 de la empresa a la que se

ingresa.

4.2.PRESENTACION DE SCTR, IPERC, PETAR

El grupo de trabajo deberá contar con la Matriz de identificación de Peligros y Evaluación de

Riesgos (IPER) y de Aspectos Ambientales (AA) en físico con las firmas en originas

previamente aprobadas por el área de seguridad.

Los trabajadores ingresarán a zona de despistaje uno por uno, formando filas con 2 metros de

separación.

GRUPO GEINPRO S.A.

Urb. Juan Pablo V.G.I Etapa Av. Los próceres S-9 - JLBYRIVERO 3
51 - 54 - 486875 Cel. 54 - 957966947 / RPM *709669
grupogeinpro@yahoo.es edwardvaldivia@yahoo.es
 Diseño, fabricación y montaje de estructuras metalmecánica
Mecanizado de piezas de maquinaria y equipos mineros
Recuperación y reconstrucción de piezas por soldadura
Distribuidor de productos para la industria y minería

4.3.SERVICIO ESPECIFICO

RACK PORTA ROLLO DE GOMA

La inspección fue realizada en campo, la cual se manejó un formato elaborado según los

estándares de seguridad de la empresa Vulco la cual se encuentra en el ANIEXO 1

Área: Contenedor de Rollos de goma.

1. Capacidad de carga SWL marcada en cada rack:

Se presenta la capacidad de carga del presente racks porta rollos, se recomienda una

distribución de la capacidad por nivel y una capacidad general, como también el cambio de

un letrero de mayor percepción y al alcance de la vista.

Placa de identificación ubicada en el 3er nivel del rack.

GRUPO GEINPRO S.A.

Urb. Juan Pablo V.G.I Etapa Av. Los próceres S-9 - JLBYRIVERO 4
51 - 54 - 486875 Cel. 54 - 957966947 / RPM *709669
grupogeinpro@yahoo.es edwardvaldivia@yahoo.es
 Diseño, fabricación y montaje de estructuras metalmecánica
Mecanizado de piezas de maquinaria y equipos mineros
Recuperación y reconstrucción de piezas por soldadura
Distribuidor de productos para la industria y minería

2. Protección contra impacto de algún vehículo:

El rack al encontrarse dentro de un contenedor de 20pies, el acceso de un montacargas o

equipo mecánico es limitado y casi imposible que ingrese al contenedor en su totalidad,

por lo que este ítem no aplica en la inspección.

Rack dentro del contenedor.

3. Los racks están arriostrados:

El rack no requiere de arrostramiento pues la estructura tiene una altura similar a la altura

interior del contendedor, lo que hace imposible que el rack pueda voltearse o tener alguna

inclinación riesgosa que haga que los objetos almacenados puedan caer al piso.

GRUPO GEINPRO S.A.

Urb. Juan Pablo V.G.I Etapa Av. Los próceres S-9 - JLBYRIVERO 5
51 - 54 - 486875 Cel. 54 - 957966947 / RPM *709669
grupogeinpro@yahoo.es edwardvaldivia@yahoo.es
 Diseño, fabricación y montaje de estructuras metalmecánica
Mecanizado de piezas de maquinaria y equipos mineros
Recuperación y reconstrucción de piezas por soldadura
Distribuidor de productos para la industria y minería

4. El rack está anclado en el piso:

El rack no requieres de anclaje pues la estructura del rack tiene dimensiones en altura y

ancho similares a la dimensión interiores del contenedor y no hay modo de que esta sufra

un volteo o desplazamiento al interior del contenedor.

Base del rack distribuido a lo largo y ancho del contenedor.

5. Reja de seguridad en la parte de atrás de los racks donde haya riesgo de golpe a

través de la carga:

El rack de almacenamiento de goma, no cuenta con una reja de seguridad en la parte trasera

porque está apegado a la pared interna del contenedor.

La Goma es almacenado es rollos que son montados en unos carriles en el rack, los cuales

no pueden caer al piso por unos topes de carrera al final de los carriles de almacenaje.

GRUPO GEINPRO S.A.

Urb. Juan Pablo V.G.I Etapa Av. Los próceres S-9 - JLBYRIVERO 6
51 - 54 - 486875 Cel. 54 - 957966947 / RPM *709669
grupogeinpro@yahoo.es edwardvaldivia@yahoo.es
 Diseño, fabricación y montaje de estructuras metalmecánica
Mecanizado de piezas de maquinaria y equipos mineros
Recuperación y reconstrucción de piezas por soldadura
Distribuidor de productos para la industria y minería

Tope de carrera que se encuentra a los extremos del canal de almacenaje.

6. Cubierta en rack de preferencia mínimo una malla:

Como se muestra en la imagen, un lado del rack esta contra la pared interna del contenedor

y el otro lado se encuentra descubierto, la cual es necesario para desplazar de manera manual

los rollos almacenados, por lo cual no se requiere de una malla para cubrir el rack.

Carril descubierto para mover los rollos almacenados.

GRUPO GEINPRO S.A.

Urb. Juan Pablo V.G.I Etapa Av. Los próceres S-9 - JLBYRIVERO 7
51 - 54 - 486875 Cel. 54 - 957966947 / RPM *709669
grupogeinpro@yahoo.es edwardvaldivia@yahoo.es
 Diseño, fabricación y montaje de estructuras metalmecánica
Mecanizado de piezas de maquinaria y equipos mineros
Recuperación y reconstrucción de piezas por soldadura
Distribuidor de productos para la industria y minería

7. Protección contra la caída de piezas de los pallets:

Las piezas almacenadas se encuentras confinadas por un carril que cuenta un tope en ambos

extremos, haciendo que este no pueda caer al piso al llegar al final de carrera.

Tope metálico al final de los carriles de almacenamiento.

8. Gestión visual de pallets:

La gestión visual de los rollos almacenados se encuentra al ingreso del contenedor.

GRUPO GEINPRO S.A.

Urb. Juan Pablo V.G.I Etapa Av. Los próceres S-9 - JLBYRIVERO 8
51 - 54 - 486875 Cel. 54 - 957966947 / RPM *709669
grupogeinpro@yahoo.es edwardvaldivia@yahoo.es
 Diseño, fabricación y montaje de estructuras metalmecánica
Mecanizado de piezas de maquinaria y equipos mineros
Recuperación y reconstrucción de piezas por soldadura
Distribuidor de productos para la industria y minería

9. Carga segura en racks / evitando carga pesada en la parte superior:

En el KANBAN se puede apreciar que el primer nivel va los rollos de 1/2” las cuales son

las más pesadas.

En el segundo nivel van los rollos de 1/4" y 1/8”.

En el tercer nivel se encuentra los rollos de 1/8” y solo se almacena si el segundo nivel llego

a su tope.

El cuarto nivel solo cumple la función de almacenar los ejes de los rollos sin goma.

En nivel superior no se encuentra almacenado ningún rollo de Goma.

GRUPO GEINPRO S.A.

Urb. Juan Pablo V.G.I Etapa Av. Los próceres S-9 - JLBYRIVERO 9
51 - 54 - 486875 Cel. 54 - 957966947 / RPM *709669
grupogeinpro@yahoo.es edwardvaldivia@yahoo.es
 Diseño, fabricación y montaje de estructuras metalmecánica
Mecanizado de piezas de maquinaria y equipos mineros
Recuperación y reconstrucción de piezas por soldadura
Distribuidor de productos para la industria y minería

10. Certificado / Memoria de cálculo:

No se tiene conocimiento del certificado de fabricación de rack, o una memoria de calculo

que garantice la capacidad de carga de la goma almacenada en el presente rack.

4.4.RETIRARSE DE PLANTA/OBRA

Concluido los trabajos de inspección encomendados por WEIR VULCO, se procederá a

realizar la entrega de los registros o informes de inspección correspondientes, los cuales

servirán de sustento para la aprobación y aceptación del servicio por parte de la Supervisión

de WEIR VULCO.

GRUPO GEINPRO S.A.

Urb. Juan Pablo V.G.I Etapa Av. Los próceres S-9 - JLBYRIVERO 10
51 - 54 - 486875 Cel. 54 - 957966947 / RPM *709669
grupogeinpro@yahoo.es edwardvaldivia@yahoo.es
 Diseño, fabricación y montaje de estructuras metalmecánica
Mecanizado de piezas de maquinaria y equipos mineros
Recuperación y reconstrucción de piezas por soldadura
Distribuidor de productos para la industria y minería

4.5.ANEXO 01

GRUPO GEINPRO S.A.

Urb. Juan Pablo V.G.I Etapa Av. Los próceres S-9 - JLBYRIVERO 11
51 - 54 - 486875 Cel. 54 - 957966947 / RPM *709669
grupogeinpro@yahoo.es edwardvaldivia@yahoo.es
