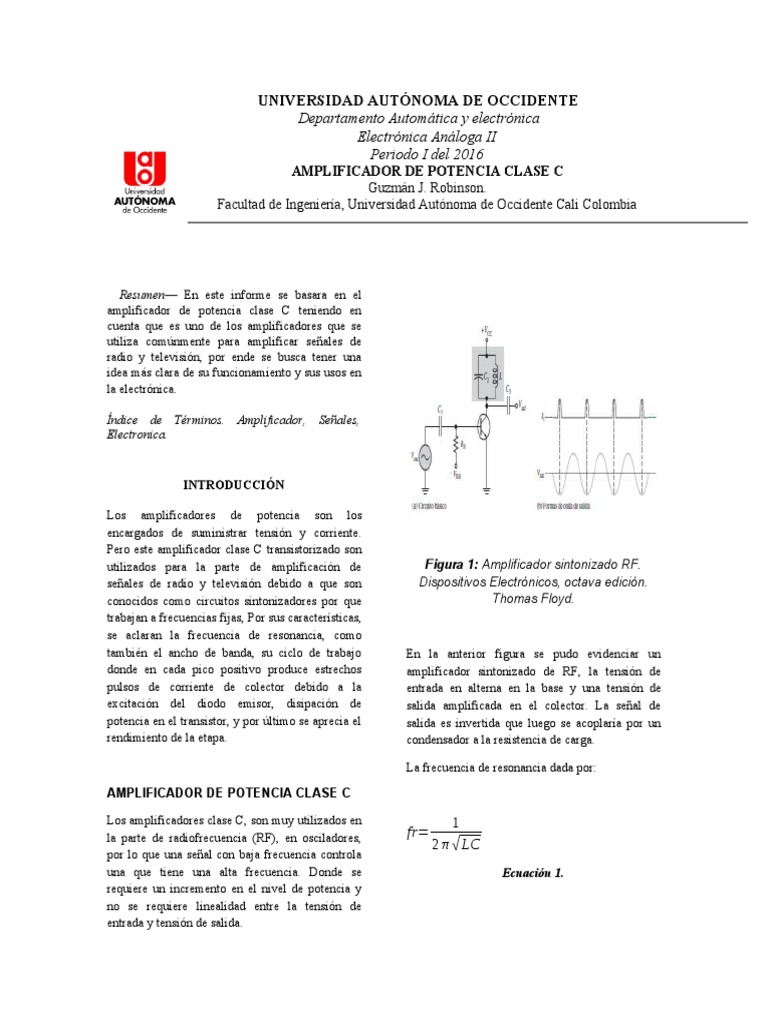

UNIVERSIDAD AUTÓNOMA DE OCCIDENTE

Departamento Automática y electrónica

Electrónica Análoga II
Periodo I del 2016
AMPLIFICADOR DE POTENCIA CLASE C
Guzmán J. Robinson.
Facultad de Ingeniería, Universidad Autónoma de Occidente Cali Colombia

Resumen— En este informe se basara en el

amplificador de potencia clase C teniendo en
cuenta que es uno de los amplificadores que se
utiliza comúnmente para amplificar señales de
radio y televisión, por ende se busca tener una
idea más clara de su funcionamiento y sus usos en
la electrónica.

Índice de Términos. Amplificador, Señales,

Electronica.

INTRODUCCIÓN

Los amplificadores de potencia son los

encargados de suministrar tensión y corriente.
Pero este amplificador clase C transistorizado son
utilizados para la parte de amplificación de
señales de radio y televisión debido a que son
conocidos como circuitos sintonizadores por que
trabajan a frecuencias fijas, Por sus características,
se aclaran la frecuencia de resonancia, como
también el ancho de banda, su ciclo de trabajo
donde en cada pico positivo produce estrechos
pulsos de corriente de colector debido a la
excitación del diodo emisor, disipación de
potencia en el transistor, y por último se aprecia el
rendimiento de la etapa.
Figura 1: Amplificador sintonizado RF.
Dispositivos Electrónicos, octava edición.
Thomas Floyd.
En la anterior figura se pudo evidenciar un
amplificador sintonizado de RF, la tensión de
entrada en alterna en la base y una tensión de
salida amplificada en el colector. La señal de
salida es invertida que luego se acoplaría por un
condensador a la resistencia de carga.

La frecuencia de resonancia dada por:

AMPLIFICADOR DE POTENCIA CLASE C

Los amplificadores clase C, son muy utilizados en 1

la parte de radiofrecuencia (RF), en osciladores, fr=
2 π √ LC
por lo que una señal con baja frecuencia controla
una que tiene una alta frecuencia. Donde se Ecuación 1.
requiere un incremento en el nivel de potencia y
no se requiere linealidad entre la tensión de
entrada y tensión de salida.
En la siguiente figura se mostrara como la
ganancia de tensión cae y por ende el amplificador
clase C sintonizado es muy usado para las
aplicaciones de televisión y radio.

Figura 3: Ancho de banda.

CICLO DE TRABAJO

En cada pico positivo produce estrechos pulsos de

corriente de colector debido a la excitación del
Figura 2: Frecuencia de resonancia. diodo emisor. Por ende se define el ciclo de
Funcionamiento en clase C, Principios de trabajo como:
electrónica, sexta edición. Albert Paul Malvino.

W
D=
ANCHO DE BANDA T
El ancho de banda: Ecuación 3.

BW =f 2−f 1 Donde D es el ciclo de trabajo, W es la anchura

del pulso, y T es el periodo del pulso.
Ecuación 2.

De un circuito donde se sabe que f1 es la

frecuencia de potencia inferior y f2 es la
frecuencia de potencia superior y La frecuencia de
potencia media es 0,707 veces la ganancia
máxima en tensión AV .

Figura 4a: Ciclo de trabajo. Funcionamiento en

clase C, Principios de electrónica, sexta edición.
Albert Paul Malvino

Figura 4b: Ciclo de trabajo. Funcionamiento en
clase C, Principios de electrónica, sexta edición.
Albert Paul Malvino.
Por ende cuando el ciclo de trabajo en un
amplificador Clase C disminuye el rendimiento
aumenta.
DISIPACIÓN DE POTENCIA EN EL
TRANSISTOR
La máxima salida del transistor está dada por:
Mp ´ p=2Vcc
Ecuación 4.
La tensión está dada por 2 veces Vcc, donde se
debe tener una tensión mayor en el voltaje de
colector emisor.
En la siguiente figura se puede ilustrar la corriente
de colector, donde se puede apreciar que el ángulo
ᶲ es inferior al ángulo de 180 grados.
Figura 5: Frecuencia de resonancia.
Funcionamiento en clase C, Principios de
electrónica, sexta edición. Albert Paul Malvino.
RENDIMIENTO DE LA ETAPA
Cuando se da en la etapa un ángulo de conducción
de 180 grados, se puede obtener un rendimiento
de 78,5 por 100, por lo tanto en la siguiente figura
se ilustrara el rendimiento óptimo para la etapa
cuando su ángulo varia, por consiguiente el
amplificador clase C tiene un rendimiento
máximo del 100 por 100, cuando se obtiene un
ángulo de conducción pequeños.
Figura 6: rendimiento óptimo para el ángulo
de conducción. Funcionamiento en clase C,
Principios de electrónica, sexta edición.
Albert Paul Malvino.
CONCLUSIONES
Como una conclusión fehaciente es que un
amplificador recibe una señal de algún transductor
de captación y proporciona una versión más
grande de la señal de salida.
Hay que tener en cuenta que para poder observar
una señal de salida puramente sinusoidal se
requiere de un circuito tanque LC para que la
frecuencia del circuito resuene con esta.
Los amplificadores clase C, son muy utilizados en
la parte de radiofrecuencia (RF), en osciladores,
por lo que una señal con baja frecuencia controla
una que tiene una alta frecuencia.
 BIBLIOGRAFÍA

[1] j. m. y. c. halkias, de ELECTRONICA

INTEGRADA , Barcelona , editorial hispano
europea , 1986, p. 374.

[2] Floy, de Disposotivos electronicos , Mexico ,

person , p. 363 .

[3] A. P. Malvino, «Teoria del amplificador

operacional,» de Principios de Electronica ,
McGraw-Hill, 1987.

[4] J. M. y. C. c., «Amplificadres Multi Etapas,»

de Electronica integrada , Hispano Europea .

[5] Capítulo 11 "Amplificadores de potencia" del

Libro Principios de Electrónica de Albert P.
Malvino. Editorial Mc-Graw-Hill, Sexta Edición,
2000
