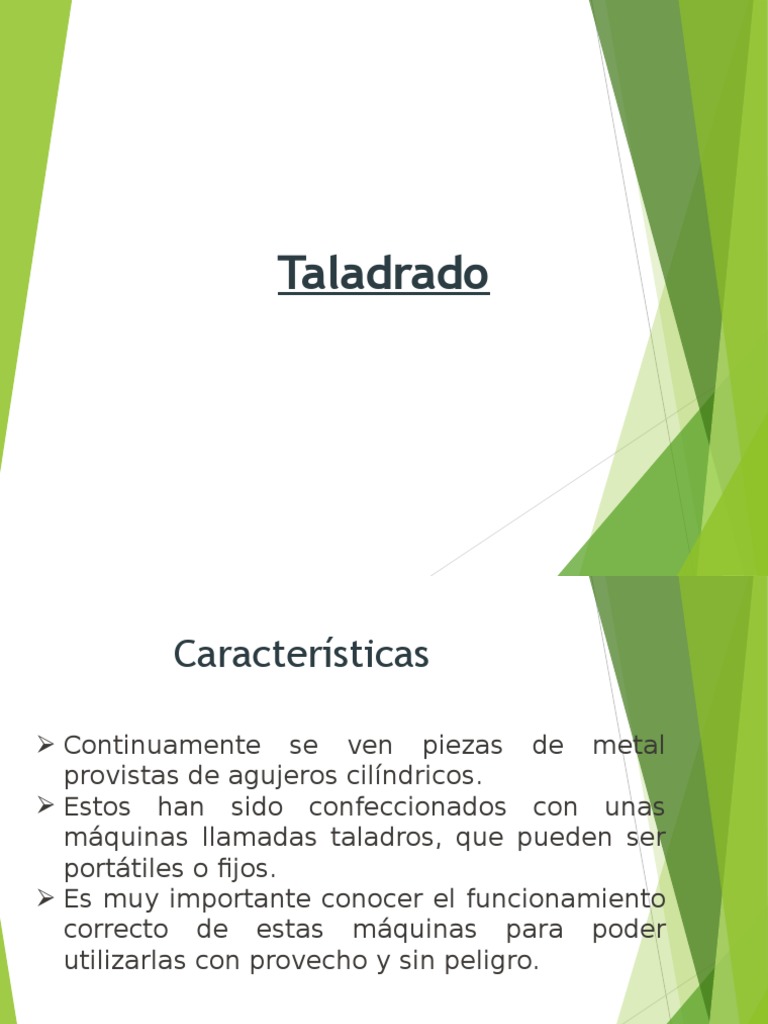

Taladrado

Características

⮚ Continuamente se ven piezas de metal

provistas de agujeros cilíndricos.
⮚ Estos han sido confeccionados con unas
máquinas llamadas taladros, que pueden ser
portátiles o fijos.
⮚ Es muy importante conocer el funcionamiento
correcto de estas máquinas para poder
utilizarlas con provecho y sin peligro.
 Características
⮚ Existen varios tipos de taladros y uno de los
usados es el taladro de columna.

⮚ Estas máquinas tienen dos movimientos.

⮚ Movimiento de Corte.

⮚ Movimiento de Avance.

⮚ Combinado estos dos movimientos, corte y

avance, se realiza el taladrado.
 Se caracteriza por
• El tipo de máquina.

• La potencia del motor.

• La gama de velocidades.

• El diámetro máximo de la rosca.

• El desplazamiento máximo del husillo.

• La distancia máxima entre la columna.

 Accesorios
⮚ Mandril portabrocas con su llave.

⮚ Conos de reducción, para la sujeción de brocas de

espiga cónica.

⮚ Cuña para desmontar el mandril y los conos de

reducción.

⮚ Prensa de taladro.

⮚ Sistema de refrigeración.
Conos de reducción
 Taladro sensibles
⮚Su nombre se deriva del mecanismo de
avance manual que permite al operario
"sentir" la acción de corte y regular la
presión descendente para avance.

⮚Los taladros sensibles son de dos

categorías: de banco y de piso.
 Taladro de Banco
⮚Tiene una columna
corta y una mesa para
apoyar la pieza de
trabajo. Este tipo de
taladro se monta en un
banco o mesa y se
utiliza para taladrar
agujeros en piezas de
trabajo pequeñas.

https://
www.youtube.com/
 Taladro de piso
⮚Tiene una columna
más larga en la cual
se ajusta la mesa
para poder colocar
piezas de trabajo
más largas. Los
taladros, tanto de
banco como de piso,
pueden taladrar
agujeros hasta de
1/2” (12.7 mm) de
diámetro.
 Taladro verticales
⮚ Este tipo de taladro es más potente y se utiliza
para taladrar agujeros grandes y para operaciones
de maquinado pesadas.
⮚ Difiere de los taladros sensibles pequeños porque
tiene un mecanismo de impulsión con engranes
para cambiar las velocidades y avance del husillo.
⮚ El taladro puede tener un mecanismo para elevar o
descender la mesa de trabajo.
⮚ Algunos taladros verticales poseen un depósito de
líquido enfriador o de corte, integrado en la base.
 Taladro con Husillos múltiples
⮚ Está equipado con dos o más cabezas taladradoras.
⮚ Cada cabeza tiene varios husillos que se pueden
ubicar para taladrar cierto número de agujeros, en
un lugar preciso en la pieza de trabajo y al mismo
tiempo.
⮚ Todos los husillos de una cabeza se preparan para
taladrar.
⮚ Cuando se requieren operaciones adicionales, se
pueden usar cabezas adicionales con las
herramientas en el sitio requerido.
⮚ Sólo se utilizan en trabajo de producción.

https://www.youtube.com/watch?v=O93GzZLUmS4
 Taladro radial
⮚ Cuando la pieza de trabajo es muy grande para
taladrarla con un taladro sensible o vertical se
puede colocar y taladrar en un taladro radial .
⮚ En este tipo de taladro, la broca se puede colocar
sobre el lugar para el agujero y fijarla sin mover la
pieza de trabajo.
⮚ Con ello se pueden taladrar agujeros en diversos
lugares sin mover la pieza de trabajo.

https://www.youtube.com/watch?v=mEIznPE5ZiI
 Taladro múltiples
⮚ Taladro de husillos múltiples, es básicamente, una serie de
husillos individuales montados en una mesa larga y común.

⮚ Esta máquina está destinada para la producción en serie y se

utiliza para efectuar una serie de operaciones de taladro.

⮚ Cada cabeza individual se puede equipar con una

herramienta de corte diferente, tal como una broca, un
avellanador o una rima.

⮚ Después, se mueve la pieza de trabajo a lo largo de la mesa a

cada estación de trabajo sucesiva, en la cual se efectúa esta
operación.

⮚ Este sistema elimina la necesidad de cambiar la herramienta

de corte para cada operación subsecuente.

https://www.youtube.com/watch?v=gRUMp91ougA
 Taladro CNC
⮚ Estas máquinas han supuesto una revolución en el taladrado
tradicional debido a la calidad y rapidez de los trabajos
efectuados.
⮚
⮚ Las siglas CNC significan control numérico por computador.
Llevan incorporado un almacén de herramientas, entre las
cuales tienen un número elevado de diferentes brocas,
pudiendo realizar operaciones en las distintas caras de las
piezas, consiguiéndose en una sola fijación el mecanizado
integral de la pieza, con lo que el tiempo total de mecanizado
y precisión que se consigue resulta muy valioso desde el
punto de vista de los costes de mecanizado, al conseguir más
rapidez y menos piezas defectuosas.

https://www.youtube.com/watch?v=g9x_W9BH9dw
Taladro portátil de mano
Taladro portátil eléctrico
Taladro portátil a batería
Taladro portátil neumático
Operaciones típicas de taladrado
Operaciones típicas de taladrado
 Partes de los taladros
⮚ Aunque los taladros se construyen en una gran
variedad de tipos y tamaños, todas las máquinas
tienen ciertas partes básicas.

⮚ Las partes principales de los modelos de banco y

de piso, son: base, columna, mesa y cabeza
taladradora
 Base
⮚ Suele ser de hierro fundido, sirve para darle
estabilidad a la máquina y, también, como montaje
rígido para la columna.

⮚ La base suele tener agujeros para poder atornillarla

en una mesa o banco.

⮚ Las ranuras o costillas en la base permiten sujetar

la herramienta sujetadora de la pieza de trabajo o
ésta, en la base.
 Columna
⮚ La columna es cilíndrica, de precisión y se monta
en la base.

⮚ La mesa, que está instalada en la columna, se

puede subir o bajar a cualquier punto entre la base
y la cabeza.

⮚ La cabeza del taladro se monta cerca de la parte

superior de la columna.
 Mesa
⮚ Puede ser redonda o rectangular, se utiliza para
soportar la pieza que se va a trabajar.

⮚ La mesa, cuya superficie está a 90° con la

columna, se puede elevar, descender o girar en
torno a la columna.

⮚ En algunos modelos, es posible inclinar la mesa en

ambos sentidos para taladrar agujeros en ángulo.

⮚ La mayor parte de las mesas tienen ranuras para

sujetar matrices, dispositivos; o piezas de trabajo
grandes directamente en ella.
 Cabeza taladradora
⮚ Está montada cerca de la parte superior de la
columna, aloja el mecanismo para hacer girar la
herramienta de corte y hacerla avanzar hacia la
pieza de trabajo.

⮚ El husillo, es un eje redondo que sujeta e impulsa

la herramienta de corte, está dentro de un
manguito o camisa para el husillo.

⮚ El manguito se desliza hacia arriba y hacia abajo

dentro de la cabeza, para producir el avance de la
herramienta de corte.
 Seguridad con los taladros
⮚ El taladro es, la máquina herramienta más común
en la industria, y en los hogares.

⮚ Debido a que es tan común, se pasan por alto las

buenas prácticas de seguridad que pueden impedir
accidentes.

⮚ Antes de operar una máquina taladradora, el

operador se debe familiarizar con las reglas de
seguridad para evitar un accidente y lesiones.
 Reglas de seguridad
⮚ Nunca use ropa floja o suelta junto a ninguna
máquina.  Súbase las mangas hasta el codo para
que no las atrape las máquina.

⮚ El cabello largo se debe proteger con una red o con

una gorra protectora aprobada, para que no quede
atrapado en el husillo de un taladro cuando gira.

⮚ Quítese anillos, relojes o pulseras durante el

trabajo en un taller mecánico..
 Reglas de seguridad
⮚ Use gafas o anteojos de seguridad aprobados, en todo
momento.

⮚ Nunca intente cambiar la velocidad, ajustar o medir la pieza

de trabajo hasta que la máquina esté detenida por completo.

⮚ Mantenga la zona de trabajo y el piso limpios y libres de

aceite y grasa.

⮚ Nunca deje la llave en el portabrocas o mandril, en ningún

momento.

⮚ Use siempre una brocha para quitar las virutas.

 Reglas de seguridad
⮚ Nunca intente sujetar la pieza de trabajo con la mano cuando
taladre agujeros de más de ½” (12.7 mm) de diámetro.

⮚ Utilice una prensa o un tope de la mesa para evitar que gire

la pieza.

⮚ Reduzca la presión de taladro cuando la broca atraviese la

pieza de trabajo.

⮚ Esto evitará que la broca penetre más en la pieza de trabajo y

se rompa.

⮚ Elimine siempre las rebabas de un agujero taladrado.
