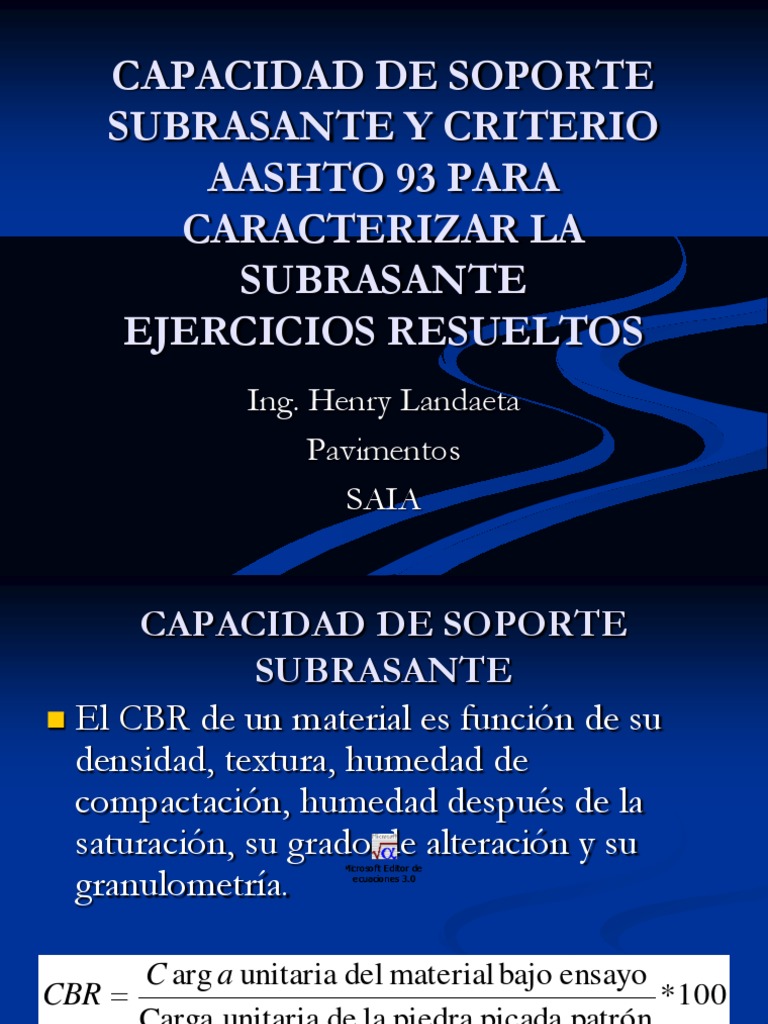

CAPACIDAD DE SOPORTE

SUBRASANTE Y CRITERIO
AASHTO 93 PARA
CARACTERIZAR LA
SUBRASANTE
EJERCICIOS RESUELTOS
Ing. Henry Landaeta
Pavimentos
SAIA
 CAPACIDAD DE SOPORTE
SUBRASANTE
 El CBR de un material es función de su
densidad, textura, humedad de
compactación, humedad después de la
saturación, su grado de alteración y su
granulometría.

C arg a unitaria del material bajo ensayo

CBR  *100
Carga unitaria de la piedra picada patrón
 CAPACIDAD DE SOPORTE “CBR”
 SELECCIÓN DEL “CBR” EN LA SUB-RASANTE.
 (Criterio del percentil de diseño).
 Se recomienda hacer un mínimo de 5 ensayos
por unidad de diseño.
 El CBR se determinará en base al número de
ensayos realizados y al número de cargas
equivalentes totales (Repeticiones de Ejes
Equivalentes REE), que se ha estimado que
ocurran durante el período de diseño.
 Suelo de Fundación
Rep. Ejes Equiv. Percentil Diseño Perc. Diseño Sub-
“REE” sub-rasante rasante mejorada
<10 E +5 75 85

>10 E+5≤10 E+6 80 90

>10 E+6≤10 E+7 85 90

>10 E+7≤10 E+8 90 95

>10 E+8 95 95
 EJEMPLO

 Se tienen 10 resultados de ensayos de

“CBR” de la subrasante de una unidad de
diseño comprendida desde la progresiva
0 +100 hasta la progresiva 2 + 800.
 Del estudio de Ingeniería de Tránsito se
estimaron para el período de diseño
5.500.000 REE
Ensayo Nº Progresiva CBR (%)
1 0 + 100 3,8
2 0 + 400 7,3
3 0 + 700 5,5
4 1 + 000 6,0
5 1 + 300 3,8
6 1 + 600 3,8
7 1 + 900 2,8
8 2 + 200 7,0
9 2 + 500 6,6
10 2 + 800 6,0
 Se ordenan los resultados de menor a mayor y se calculan los porcentajes de muestras
con CBR igual o mayor al valor considerado
Ensayo Progresiva CBR (%) # Mues. con %Mues. con
CBR≥ CBR ≥

7 1 + 900 2,8 10 100

1 1 + 100 3,8
5 1 + 300 3,8 9 90
6 1 + 600 3,8
3 0 + 700 5,5 6 60
4 1 + 000 6,0
10 2 + 800 6,0 5 50
9 2 + 500 6,6 3 30
8 2 + 200 7,0 2 20
2 0 + 400 7,3 1 10
Valor CBR- vs. -% Muestras con CBR ≥ al considerado
 MODULO RESILIENTE PARA SUBRASANTE

 ECUACIONES DE
CORRELACIÓN ENTRE
MODULO RESILIENTE Y
EL CBR.

CBR  7,2%  MR  1.500 * CBR

7,2%  CBR  20%  MR  3.000 * CBR 0, 65

CBR  20%  MR  4326* LnCBR  241

 Criterio AASHTO 93 para
caracterizar la subrasante
 Módulo Resilente
 Ponderar Mr Mr ponderado f (variación anual
del Mr)
 Factor daño relativo Uf  1.18 *108 * Mr 2.32
Mr (PSI) Uf Mr

1 Mr Illinois
 Criterio AASHTO 93 para
caracterizar la subrasante
 Procedimiento
1. Determinar Mr por mes.
2. Determinar Uf por mes.
3. Determinar promedio Uf .
4. Determinar Mr DIS f (Uf) .
Ejemplo Modulo Resiliente “MR”
 2 , 32
Uf  1,18x10 *9.500
8
 0,069
Uf  1,18x108 *6000 2,32  0,203
Uf  1,18x108 *4000 2,32  0,519
 2 , 32
Uf  1,18x10 *5.500
8
 0,248
 0,069 * 5  0,203* 2  0,519 * 3  0,248 * 2 
Uf     0,2337
 12 
 2 , 32
0,2337  1,18x10 *MR  MRdiseño  5.642 psi
8
