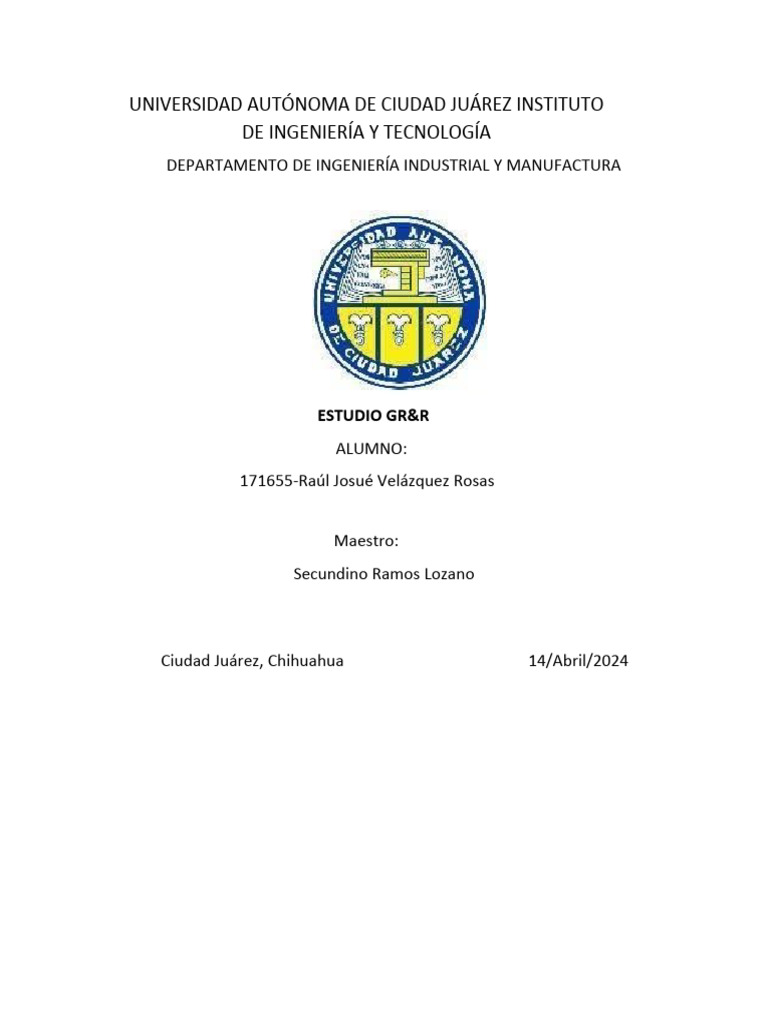

UNIVERSIDAD AUTÓNOMA DE CIUDAD JUÁREZ INSTITUTO

DE INGENIERÍA Y TECNOLOGÍA
DEPARTAMENTO DE INGENIERÍA INDUSTRIAL Y MANUFACTURA

ESTUDIO GR&R
ALUMNO:
171655-Raúl Josué Velázquez Rosas

Maestro:
Secundino Ramos Lozano

Ciudad Juárez, Chihuahua 14/Abril/2024

 Práctica 5. Estudio de Repetibilidad y Reproducibilidad por
variables método largo – promedio y rango.

Objetivo
Aplicar el método de análisis de sistema de medición GR&R por variables método largo – promedio y
rango. Tres alumnos medirán 10 piezas x 3 repeticiones/pieza cada uno siguiendo
las reglas establecidas para el análisis de Repetibilidad y Reproducibilidad y determinara la aceptación o
rechazo del sistema de medición.

Introducción
El estudio de Repetibilidad y Reproducibilidad por variables método largo – promedio y rango
mejor conocido como GR&R es muy utilizado en la industria automotriz para validar sistemas de
medición para el uso en que se realiza la evaluación
En la industria automotriz s requisito validar un sistema de medición antes de utilizarlo para control
de proceso, estudio seis sigmas, mejora de proceso, DOE, etc. y el GR&R es el método
más común.
Una deficiencia de quienes deben llevar a cabo los estudios es que desconocen la
metodología matemática para aplicarlo por lo que dependen al 100% de software específico como
Minitab. Con esta práctica se pretende fortalecer las habilidades de los estudiantes del
curso.

Materiales a utilizar
1. Puede ser utilizado cualquier instrumento de medición dimensional de variables
disponible en el laboratorio de metrología
2. Materiales utilizados
3. Piezas disponibles 10 piezas con al menos una característica similar (la que se
evaluará)
4. Dibujos no requeridos

Procedimientos
1- Seleccionar n =10 piezas a medir, considerando la característica a medir, la
especificación del producto y el Instrumento o mensurando.
2- Numerar las piezas de modo que sea fácil mantener la identificación de las mismas y sin
que la numeración interfiera en el estudio
3- Seleccionar g = 3 operadores (A, B & C) para realizar las mediciones.
4- Preparar las piezas de modo que se realicen mediciones de modo aleatorio en todos los
casos.
5- Cada operador medirá las 10 piezas en tres ocasiones, se miden las diez piezas, luego se
miden de nuevo las diez piezas y se repiten las mediciones en una tercera ocasión 10 piezas
´ 3 repeticiones ´ 3 operadores = 90 mediciones
6- Obtención de datos
Resultados

PIEZAS
OPERADOR OPORTUNIDAD
1 2 3 4 5 6 7 8 9 10
1 0.323 0.325 0.326 0.332 0.323 0.325 0.331 0.327 0.332 0.381
A 2 0.324 0.326 0.328 0.332 0.325 0.325 0.326 0.328 0.326 0.382
3 0.322 0.325 0.324 0.332 0.326 0.327 0.33 0.324 0.329 0.383
1 0.324 0.333 0.323 0.335 0.332 0.329 0.334 0.329 0.33 0.386
B 2 0.33 0.334 0.325 0.326 0.33 0.325 0.332 0.326 0.335 0.385
3 0.328 0.331 0.324 0.329 0.328 0.329 0.327 0.328 0.335 0.382
1 0.326 0.325 0.328 0.327 0.328 0.323 0.332 0.323 0.328 0.385
C 2 0.326 0.326 0.328 0.326 0.328 0.325 0.336 0.323 0.325 0.38
3 0.327 0.331 0.331 0.33 0.329 0.32 0.331 0.327 0.334 0.389

PIEZAS
OPERADOR OPORTUNIDAD
1 2 3 4 5 6 7 8 9 10
A Promedio por pieza 0.323 0.325 0.326 0.332 0.325 0.326 0.329 0.326 0.329 0.382
A Rango por pieza 0.002 0.001 0.004 0 0.003 0.002 0.005 0.004 0.006 0.002

PIEZAS
OPERADOR OPORTUNIDAD
1 2 3 4 5 6 7 8 9 10
B Promedio por pieza 0.327 0.333 0.324 0.33 0.33 0.328 0.331 0.328 0.333 0.384
B Rango por pieza 0.006 0.003 0.002 0.009 0.004 0.004 0.007 0.003 0.005 0.004

PIEZAS
OPERADOR OPORTUNIDAD
1 2 3 4 5 6 7 8 9 10
C Promedio por pieza 0.326 0.327 0.329 0.328 0.328 0.323 0.333 0.324 0.329 0.385
C Rango por pieza 0.001 0.006 0.003 0.004 0.001 0.005 0.005 0.004 0.009 0.009

Promedio Xa 0.332
Promedio Ra 0.003

Promedio Xb 0.335
Promedio Rb 0.005

Promedio Xc 0.333
Promedio Rc 0.005

Promedio pieza / operadores 0.326 0.328 0.3263 0.33 0.328 0.325 0.331 0.326 0.33 0.384
 Promedio de promedio 0.3334
Promedio de promedio de rangos 0.0041

Rango de promedios (Rp) pieza operador 0.0583

Rango de los promedios Xdif 0.003

Conclusiones
Para esta práctica, los últimos cálculos no los realice porque en mi consideración, creo que todas las
mediciones están dentro del rango que medimos. Ese día en la práctica, todas las mediciones
coincidieron y la verdad no sentí que fuera necesario hacer los cálculos finales por lo mismo. En el
ejemplo que se muestra en la práctica para hacer los cálculos EV y AV, se menciona que en ese
caso las mediciones no están dentro del rango que se hicieron en los 3 intentos y se pone que las
mediciones están en .3,.2 y 1.2 creo por lo cual esa medición debe volver a realizarse y entiendo que
es por esa mal medición que se tiene.
El estudio si es grande y se deben llevar a cabo con mucha paciencia porque, aunque no es difícil,
una distracción, puede cambiar el cálculo de todo lo que se tiene que hacer.
