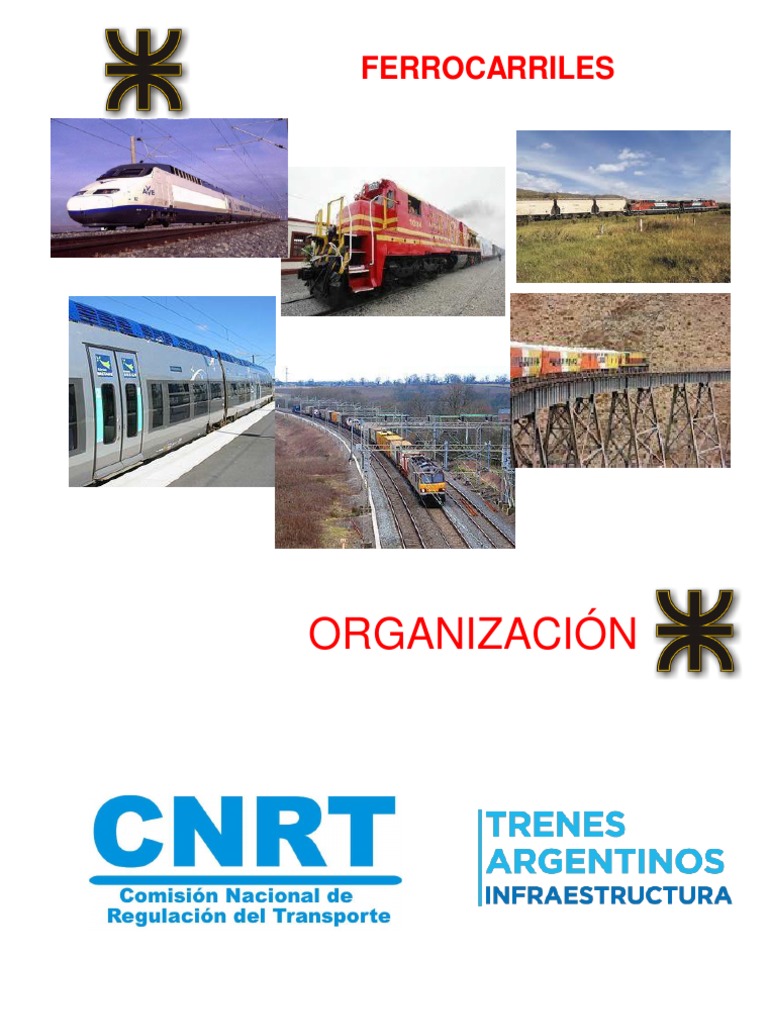

ORGANIZACIÓN
ORGANIZACIÓN
A.L.L.
ANALISIS – Pros y Contras
ANALISIS – Pros y Contras
ANALISIS - Comparación
ANALISIS - Comparación
NTVO – Normativa
Técnica de Vía y NORMATIVA
Obras
Denominación Tema Año
ESTRUCTURA, BALASTADO Y CONSERVACIÓN
EN LA VIA – CLASIFICACIÓN DE LAS LÍNEAS EN
N°1 GRUPOS PARA LA CONSERVACIÓN Y LAS 1970
RENOVACIONES
PERFILES TRANSVERSALES TIPO, DE VÍAS
N°2 PRINCIPALES BALASTADAS CON PIEDRA O 1971
MATERIAL SIMILAR Y DE LAS SENDAS
BALASTO
LA VIA FERREA
ELEMENTOS CONSTITUTIVOS
DURMIENTES
LA VIA FERREA
ELEMENTOS CONSTITUTIVOS
RIELES
TROCHA
ANCHOS DE TROCHA
• Trocha Ancha: FFCC Mitre, FFCC Gral. Roca, FFCC Gral. San
Martín. Trocha = 1,676 m
DEMANDA – TOPOGRAFIA
VELOCIDAD
Sistemas suburbanos: 120 km/h
Sistemas de cercanías: 160 km/h
Sistemas de media
distancia: 200 km/h
GEOMETRIA DE LA VIA
ALINEACIONES EN PLANTA
ALINEACIONES RECTAS
Estos elementos se caracterizan por su
longitud y pendiente.
-----------------------------------------------------------
ALINEACIONES CURVAS
• Curvas simples o compuestas. En metros, son
• Radios mínimos y deseables caracterizadas por
• Sin o con transición medio de un ángulo
• Peraltes
• Sobreanchos
llamado "grado de
Curva".
GEOMETRIA DE LA VIA
ALINEACIONES EN PLANTA
GRADO DE CURVATURA
Este ángulo representa una curva cuya cuerda
vale 100 pies (30,48 m)
D (grado de curva) = 360 . 30.48 = 1746
2. π. R R
Por ejemplo
4°R = 436 m.
GEOMETRIA DE LA VIA
CLASIFICACIÓN DE LAS CURVAS
SIMPLES
COMPUESTAS
RADIO MINIMO
GEOMETRIA DE LA VIA
CLASIFICACIÓN DE LAS CURVAS
COMPUESTAS DE SENTIDOS
CONTRARIOS
GEOMETRIA DE LA VIA
ALTIMETRIA
GEOMETRIA DE LA VIA
ALTIMETRIA
PENDIENTE LIMITADORA:
PENDIENTE GOBERNADORA:
CURVAS VERTICALES
R ≥ V²
Siendo el mínimo
exigible:
PERALTE
Sobreelevación en
curva, por una elevación
del carril exterior sobre
el interior.
• Producir una mejor distribución de cargas en
ambos carriles.
• Reducir la degradación del elemento Rueda – Carril.
• Compensar la fuerza centrífuga.
• Proporcionar confort a los viajeros.
PERALTE
Peralte Teórico
F = M x V2 = W x V2
R GxR
(m m) h = V2 x S (mm)
127 x R (m)
Peralte Práctico
Por los trenes lentos, es usual reducir el peralte a
los 2/3 del valor teórico calculado para la velocidad
de equilibrio de los trenes rápidos
Insuficiencia de Peralte
Los trenes rápidos generan una fuerza centrífuga mayor que la
que el peralte absorbe, generando:
• Confort no asegurado para el viajero (aceleración menor a 0,65
m/seg2)
• Desgaste prematuro del riel exterior de la curva
• Arrancamiento de las sujeciones
• Desplazamiento de la vía
• Descarrilamiento y vuelco.
GEOMETRIA DE LA VIA
FACTORES DE DISEÑO
SOBREANCHO
R > 300 m 0 mm
300 m < R < 250 m 5 mm
250 m< R < 200 m 10 mm
200 m < R < 150 m 15 mm
150 m < R < 100 m 20 mm
GEOMETRIA DE LA VIA
FACTORES DE DISEÑO
ENTREVIA
En recta no existen mayores problemas.
En las curvas esa separación va creciendo a medida que aumenta la velocidad ( 3,6
m a 5,6 m)
Distancia medida en
dirección transversal entre
los ejes de dos vías férreas
adyacentes.
GEOMETRIA DE LA VIA
FACTORES DE DISEÑO
ENTREVIA
EFECTO DE LAS CURVA HORIZONTAL EN
LAS ENTREVIAS
