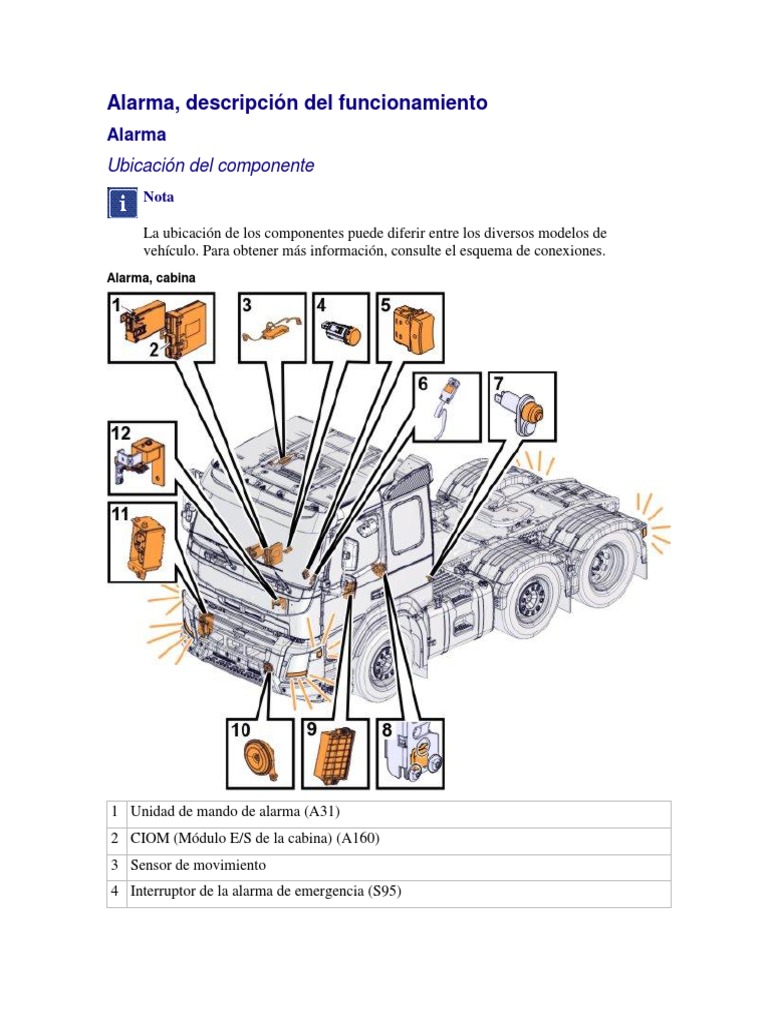

Alarma, descripción del funcionamiento

Alarma
Ubicación del componente
Nota

La ubicación de los componentes puede diferir entre los diversos modelos de

vehículo. Para obtener más información, consulte el esquema de conexiones.
Alarma, cabina

1 Unidad de mando de alarma (A31)

2 CIOM (Módulo E/S de la cabina) (A160)
3 Sensor de movimiento
4 Interruptor de la alarma de emergencia (S95)
5 Interruptor de alarma reducida (S96)
6 Indicador LED (Diodo emisor de luz) (V07)
7 Interruptores del maletero (S57 L/R)
8 Cerraduras de puerta, motor (M09L/R)
9 DDM (Módulo de puerta del conductor)/PDM (Módulo de puerta del acompañante)
(A165L/R)
10 Bocina (H02)
11 Sirena (H06)
Comportamiento operativo
El propósito de la alarma es de:

● evitar y/o retrasar el robo del vehículo, remolque, equipo o carga

● proporcionar un entorno seguro para el conductor.
Indicador LED
El indicador LED indica el estado del sistema de la alarma.

Estado LED
Desactivado Apagado
Activado Parpadea, 1 Hz
Disparada Parpadea, 3 Hz
Modo de servicio Encendido
Activación
La alarma se activa pulsando el botón de bloqueo de la llave electrónica. El estado activado se
confirma mediante un parpadeo largo de los indicadores de dirección. La alarma tardará unos
pocos segundos para activarse totalmente. El indicador LED para el estado de la alarma parpadea
cuando el sistema está activado. Una vez activado, el sistema controla de forma continuada todas
las entradas del sensor de la alarma.

Nota

Si una entrada de la alarma está activada porque, por ejemplo, todavía hay una puerta
abierta, sonara un pitido corto.
Requisitos previos

● La activación es posible en los siguientes modos del vehículo:

■ Estacionamiento
■ Habitable
■ Accesorio
Para llevar a cabo la activación, el estado de la alarma actual debe ser de desactivado.

Desactivación
La desactivación permite al conductor poder acceder al vehículo sin que se detone la alarma. La
función también desactiva una alarma que ha saltado.
Para desactivar el sistema, pulsar el botón de desbloqueo en la llave electrónica o girar la llave al
modo de prefuncionamiento. El estado desactivado se confirma mediante el apagado del indicador
LED.
Si salta una alarma activada, la sirena suena brevemente. Se envía una notificación de un intento
de robo al panel de instrumentos. Los detalles de la última entrada disparada aparecen durante
unos medio minuto cuando la llave está en modo de prefuncionamiento.
Requisitos previos

● La desactivación es posible en los siguientes modos del vehículo:

■ Estacionamiento
■ Habitable
■ Accesorio
■ Prefuncionamiento
● Para desactivar la alarma, debe estar:
■ Armada
■ Ajustada a alarma reducida
■ Disparada
Alarma reducida
El propósito de la alarma reducida es:

● Permitir la ocupación de la cabina cuando la alarma está activada

● Evitar que la alarma se dispare a causa de movimientos durante el transporte en
transbordador.
Con la alarma reducida, el sensor de movimiento se desactiva cuando la alarma está activada.

Para activar la alarma reducida:

● Introducir/dejar la llave dentro del interruptor de llave o pulsar el interruptor de alarma
reducida
● Pulsar el botón de bloqueo de la llave electrónica.
Requisitos previos

● La activación es posible en los siguientes modos del vehículo:

■ Estacionamiento
■ Habitable
■ Accesorio
● Para activar la alarma reducida:
■ La alarma debe desactivarse.
■ La alarma debe activarse antes de 30 segundos de activar la función de alarma
reducida.
Alarma disparada
La alarma se dispara si el sistema detecta una manipulación o intento de robo.

● Suena la sirena
● Los indicadores de dirección parpadean rápidamente.
Al dispararse, el sistema hace sonar la alarma durante un máximo de cinco minutos.
Si el sistema se dispara cuando el vehículo está desatendido:

● El indicador LED parpadea lentamente.

● En modo de prefuncionamiento aparece un mensaje en la pantalla de información del
conductor durante 30 segundos, indicando las entradas que se han disparado.
El sistema puede registrar la hora y fecha de las diez manipulaciones o intentos de robo más
recientes.
Requisitos previos

● El disparo es posible en los siguientes modos del vehículo:

■ Estacionamiento
■ Habitable
■ Accesorio
● Para activarse, la alarma debe estar activada o en modo de alarma reducida.
Alarma de emergencia
La alarma puede dispararse manualmente en caso de una emergencia. La función de la alarma de
emergencia se puede utilizar si el conductor se siente amenazado o siente que está en peligro.
Nota: la alarma de emergencia dispara la sirena o la bocina, dependiendo de cómo se activa.
Activación desde la cabina
Para disparar la alarma, pulsar el botón de la alarma de emergencia durante unos segundos.
Se activan los dispositivos siguientes:

● La sirena
● Los indicadores de dirección
Activación de la llave electrónica
Para activar la alarma de emergencia, pulsar el botón de emergencia de la llave electrónica
durante unos segundos o dos veces en tres segundos.
Se activan los dispositivos siguientes:

● La bocina
● Los indicadores de dirección
Desactivación desde la cabina
Para desactivar la alarma de emergencia, pulsar el botón de la alarma de emergencia durante unos
segundos.
Se desactivan los dispositivos siguientes:

● La sirena
● Los indicadores de dirección
Desactivación de la llave electrónica
Para desactivar la alarma de emergencia, pulsar el botón de emergencia de la llave electrónica
durante unos segundos o dos veces en tres segundos.
Se desactivan los dispositivos siguientes:

● La bocina
● Los indicadores de dirección
Nota

La alarma de emergencia se desactiva cuando la alarma está en modo de servicio.

Requisitos previos

● La alarma de emergencia puede dispararse en los siguientes modos del vehículo:

■ Estacionamiento
■ Habitable
■ Accesorio
■ Prefuncionamiento
■ Arranque
■ Funcionando
 Nota

La alarma de emergencia se desactiva cuando la alarma está en modo de servicio.

Alarma en caso de manipulación
El propósito de la alarma en caso de manipulación es el de proteger la instalación del sistema de la
alarma y los componentes del acceso no autorizado.
Activación

● La alarma en caso de manipulación se activa cuando se da alguno de los siguientes casos:

■ Manipulación de las puertas.
■ Manipulación con la sirena o su mazo de cables que provocan pérdida de
comunicación o alimentación. La sirena tiene una batería integrada.
■ Manipulación con la alimentación (batería, conexiones y cables).
Nota

Una caída de la tensión de la batería a causa de una descarga de batería natural no

activa la alarma en caso de manipulación.
Requisitos previos

● La activación es posible en los siguientes modos del vehículo:

■ Estacionamiento
■ Habitable
■ Accesorio
■ Prefuncionamiento
Modo de servicio
Esta función permite al personal de servicio y mantenimiento poder trabajar en el vehículo sin que
salte la alarma. Cuando se activa el modo de servicio, el consumo de energía del sistema de la
alarma es insignificante. El modo de servicio se establece cuando el vehículo está en modo de
preentrega.
Activación
Para activar el modo de servicio:

1 Girar la llave al modo de prefuncionamiento.

2 Mantener pulsado el interruptor de alarma reducida.
3 Pulsar el botón de bloqueo de la llave electrónica.
La sirena suena de forma breve para confirmar que el modo de servicio está habilitado. El
indicador LED de las luces se enciende de forma constante mientras el sistema está en modo de
servicio.
Desactivación
Para desactivar el modo de servicio:

1 Girar la llave al modo de prefuncionamiento.

2 Mantener pulsado el interruptor de alarma reducida.
3 Pulsar el botón de apertura de la llave electrónica.
El indicador LED se apaga.
Requisitos previos

● El modo de servicio debe activarse en el modo de prefuncionamiento.

● La alarma debe desactivarse.
Nota

Cualquier desajuste de la alimentación a causa del mantenimiento, manipulación o

intento de robo no afectará a los ajustes de la alarma o al registro de acontecimientos.
