1.

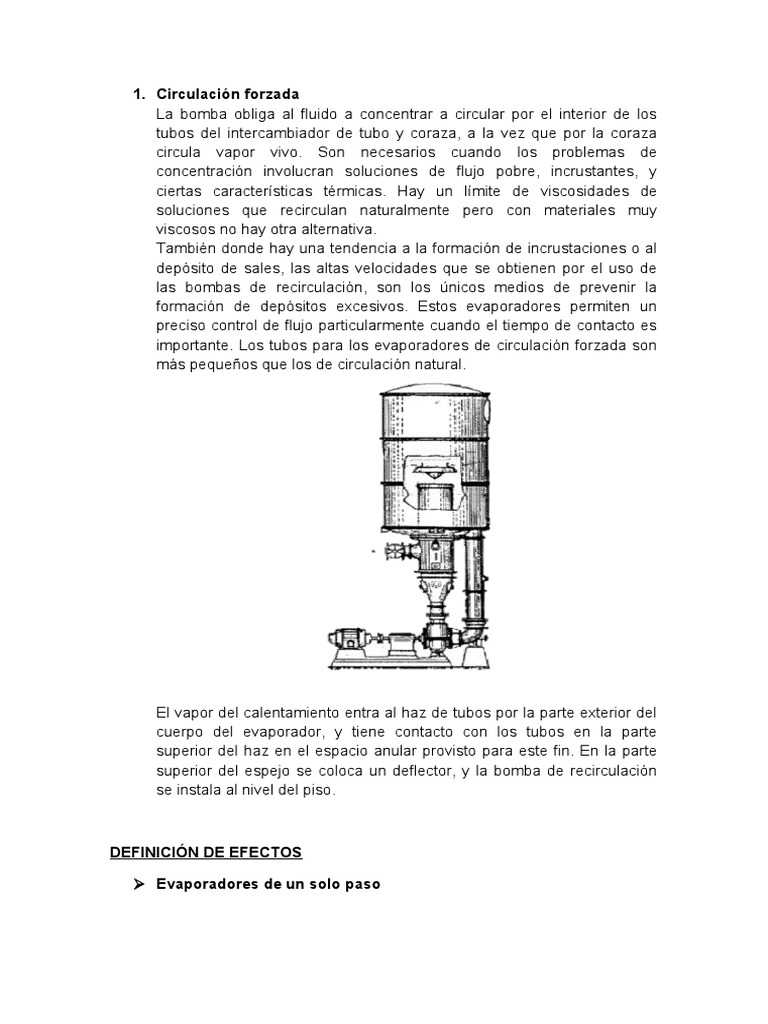

Circulación forzada
La bomba obliga al fluido a concentrar a circular por el interior de los
tubos del intercambiador de tubo y coraza, a la vez que por la coraza
circula vapor vivo. Son necesarios cuando los problemas de
concentración involucran soluciones de flujo pobre, incrustantes, y
ciertas características térmicas. Hay un límite de viscosidades de
soluciones que recirculan naturalmente pero con materiales muy
viscosos no hay otra alternativa.
También donde hay una tendencia a la formación de incrustaciones o al
depósito de sales, las altas velocidades que se obtienen por el uso de
las bombas de recirculación, son los únicos medios de prevenir la
formación de depósitos excesivos. Estos evaporadores permiten un
preciso control de flujo particularmente cuando el tiempo de contacto es
importante. Los tubos para los evaporadores de circulación forzada son
más pequeños que los de circulación natural.

El vapor del calentamiento entra al haz de tubos por la parte exterior del
cuerpo del evaporador, y tiene contacto con los tubos en la parte
superior del haz en el espacio anular provisto para este fin. En la parte
superior del espejo se coloca un deflector, y la bomba de recirculación
se instala al nivel del piso.

DEFINICIÓN DE EFECTOS

 Evaporadores de un solo paso

a. El líquido de alimentación pasa una sola vez a través de los tubos,
desprende el vapor y sale de la unidad como líquido concentrado.
b. La relación de la evaporación a la alimentación está limitada, y por esta
razón estos evaporadores se adaptan muy bien a la evaporación en
múltiple efecto.
c. Son especialmente útiles para el tratamiento de materiales sensibles al
calor, y operando con un vacío elevado se puede mantener el líquido a
baja temperatura.
d. Con un solo paso rápido a través de los tubos el líquido concentrado
está durante un corto período de tiempo a la temperatura de
evaporación y se puede enfriar bruscamente a medida que abandona el
evaporador.
e. Los evaporadores de película: agitada, ascendente y descendente
también pueden operar de esta forma.

 Evaporadores de efecto múltiple

a. Está compuesto por varios evaporadores de efecto simple, donde la

alimentación es suministrada a un primer evaporador y el concentrado
que sale de este alimenta a su vez a otro, lo cual ocurre sucesivamente.
b. La solución concentrada que sale de un evaporador de circulación se
retira del líquido contenido en el aparato, que está a la concentración
máxima.
c. Como el líquido que entra a los tubos contiene varias partes del
concentrado por cada parte de alimentación, su concentración,
densidad, temperatura de ebullición son aproximadamente las
correspondientes a la concentración máxima. Por esta razón el
coeficiente de transmisión de calor tiende a ser bajo.
d. Estos evaporadores no son adecuados para concentrar líquidos
sensibles al calor. A pesar del uso de un vacío muy bajo, el recipiente
está repetidamente en contacto con los tubos calientes, y por
consiguiente una parte del mismo se calienta a temperaturas
excesivamente altas
e. Pueden operar en un amplio intervalo de concentraciones,
comprendidas entre las de la alimentación y el líquido concentrado sola
unidad, y se adaptan muy bien a la evaporación de efecto simple en
operar tanto con circulación natural (se debe a las diferencias de
densidad) como con circulación forzada (circulación del líquido mediante
una bomba).
f. Su modo de circulación puede ser adaptado por medio de varios
mecanismos a evaporadores de efecto múltiple con: alimentación hacia
delante, alimentación hacia atrás y alimentación en paralelo.
