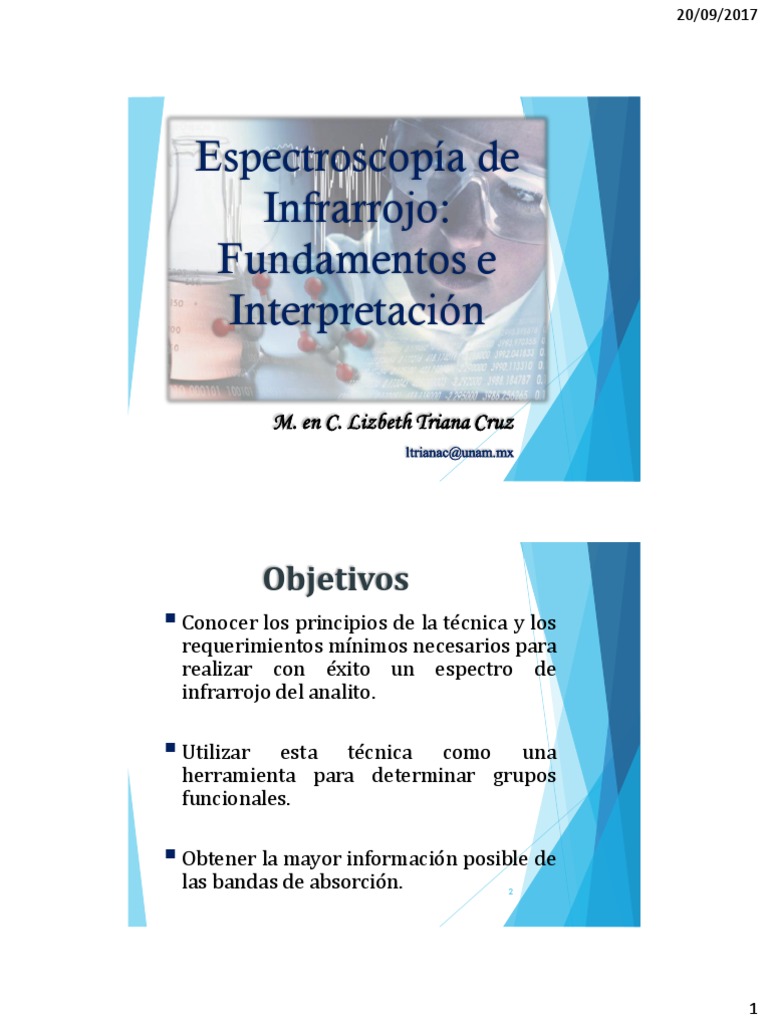

Espectroscopía de
Infrarrojo:
Fundamentos e
Interpretación
Objetivos
▪ Conocer los principios de la técnica y los
requerimientos mínimos necesarios para
realizar con éxito un espectro de
infrarrojo del analito.
1
20/09/2017
Temario
• Interacción de la energía • Espectros de IR:
radiante y la materia Dispersivos, FTIR
orgánica • Técnicas y accesorios
• Regiones del espectro • Preparación de muestras
de Infrarrojo • Aplicaciones
• Clases de vibraciones
moleculares
Aspectos
Introducción Instrumentales
Práctica-
• Infrarrojo de Demostrativa •Parámetros básicos
Interpretación
compuestos orgánicos en el •Preparación de la
de espectros Espectroscopio
• Bandas características muestra
de grupos funcionales de IR-ATR •Colocación de la
• Factores que influyen muestra en el equipo
sobre la frecuencia de •Adquisición del
vibración espectro de IR
• Frecuencia de grupos •Procesamiento y
• Ejercicios 3
discusión del resultado
Espectroscopía
(Implica absorción o emisión de energía radiante)
Rayo de luz
2
20/09/2017
El espectro electromagnético
En general, la radiación electromagnética
es definida por la longitud de onda λ o
frecuencia linear ν.
3
20/09/2017
4
20/09/2017
Espectroscopía de
Infrarrojo
Es un tipo de espectroscopía
vibracional.
Teoría de la vibración
El siguiente modelo simple de un oscilador
armónico usado en la física clásica describe la
absorción IR. Si los átomos se consideran que son
partículas con una masa dada, entonces las
vibraciones en una molécula diatómica puede ser
descrito como sigue:
5
20/09/2017
11
6
20/09/2017
13
Las frecuencias bajas dan lugar a un menor espaciado entre los niveles
energéticos.
14
7
20/09/2017
https://phet.colorado.edu/en/simulation/molecules-and-light 15
16
8
20/09/2017
ns nas
Deformación (bending) d
Vibración de Tensión
(stretching)
Vibración de Tensión
18
9
20/09/2017
19
Vibración de Flexión
(bending)
Los átomos vibran de modo que varían los ángulos, pero
no las longitudes de enlace. Hay cuatro modos de
vibraciones de flexión: tijera (scissoring), balanceo
(rocking), cabeceo (wagging) y torsión (twisting).
20
10
20/09/2017
Constante de fuerza. Los enlaces triples son más fuertes que los
dobles y éstos más fuertes que los simples. Por ello, la constante de
fuerza de los enlaces triples es mayor que la de los dobles, siendo la
constante de fuerza de los enlaces simples la menor. A mayor
constante mayor frecuencia de absorción.
22
11
20/09/2017
✓Reflexión
✓Transmisión
✓Absorción
✓Dispersión
✓Fotoluminiscencia
24
12
20/09/2017
Espectro de Infrarrojo
25
13
20/09/2017
27
Aspectos
Instrumentales
28
14
20/09/2017
Instrumentación
✓ Dispersivos
✓ Transformada de Fourier
29
Espectrofotómetros Dispersivos
Son espectrofotómetros
de doble haz que utilizan
redes de reflexión para la
dispersión cuyo diseño y
construcción son
parecidos a los
espectrofotómetros UV-
Vis.
30
15
20/09/2017
Espectrofotómetros de
Transformada de Fourier
Los FTIR son
espectrofotómetros basados
en el fenómeno de la
interferencia, que funcionan
con señales en el dominio del
tiempo y que presentan
grandes ventajas sobre los
dispersivos.
31
Componentes de un FTIR
32
16
20/09/2017
Fuente
✓Emisor de Nernst
✓Fuente Globar
Sólido inerte que se ✓Filamento
calienta Incandescente
eléctricamente a ✓Arco de Mercurio
una temperatura ✓Lámpara de
comprendida entre filamento de
1500 y 2200 K. tungsteno
✓Láser de dióxido de
carbono
33
34
17
20/09/2017
Láser
Normalmente es un láser
de He-Ne o un filamento
blanco incandescente de
dióxido de zirconio (ZrO2)
o de carburo de silicio
(SiC).
35
Sistema óptico
36
18
20/09/2017
Interferómetro de Michael
Su función es la de modular la señal de la fuente y
realizar medidas exactas de la longitud de onda de la
radiación electromagnética.
38
19
20/09/2017
Consiste en un espejo de
KBr, NaCl, CsI (para MIR)
pulido y parcialmente
metalizado, colocado a un
ángulo de 45° con
respecto al haz. Parte de la
luz atraviesa el separador
y parte es reflejada con un
ángulo de 90°.
39
40
20
20/09/2017
Interferograma
La señal medida por el detector se llama el
interferograma.
Un interferograma es la medición
fundamental obtenida por un FTIR.
42
21
20/09/2017
43
44
22
20/09/2017
45
46
23
20/09/2017
47
Compartimiento de muestras
Depende del estado de agregación de la muestra a analizar
(sólido, líquido, gas).
48
24
20/09/2017
Detector
Transforma la señal óptica que llega
del separador del haz luminoso en una
señal eléctrica que permite registrar el
espectro.
50
25
20/09/2017
Ordenador
Convierte la información enviada por el
detector (interferograma) en
frecuencias, empleando la
transformación matemática de Fourier,
con la ayuda del software.
52
26
20/09/2017
53
Suavizado
(Smoothing)
54
27
20/09/2017
Técnicas y
Accesorios 55
Transmisión
Técnicas de Medición
Reflectancia Especular
Reflectancia Difusa
Espectroscopía de
Infrarrojo Fotoacústica 56
28
20/09/2017
Transmisión
Es la clásica técnica de medición en Infrarrojo.
29
20/09/2017
60
KRS-5: Mezcla de bromuro de Talio y Yoduro de Talio (TlBr-TlI)
AMTIR: Vidrio Ge33As12Se55
30
20/09/2017
61
Espectro de Transmisión
Espectro ATR
62
31
20/09/2017
Reflectancia Especular
63
Reflectancia Difusa
Se analiza precisamente el
componente dispersado de
forma difusa y se emplea
para reducir de forma
significativa la manipulación
de muestras sólidas.
32
20/09/2017
Preparación
de Muestras 65
Sólidos
(Pastillas de KBr)
66
33
20/09/2017
Bromuro de Potasio
KBr
Naturaleza higroscópica por lo que dificulta
la obtención de espectros reproducibles.
67
Sólidos (Dispersión)
Dispersión en Nujol (aceite mineral) para muestras
higroscópicas.
68
34
20/09/2017
Fluorolube es un disolvente de
hidrocarbonado fluorado que es ideal para
la preparación de muestras que requieren
el análisis del CH alifático, se ejecuta desde
4000 a 1360 cm-1 donde no es absorbente,
excepto en 2321.9 cm-1. 69
70
35
20/09/2017
71
72
36
20/09/2017
Líquidos
(Celdas para líquidos)
73
74
37
20/09/2017
75
Gases
(Celdas para gases)
38
20/09/2017
Infrarrojo de
Compuestos
Orgánicos
Bandas Características de Grupos
Funcionales
77
✓ % de transmitancia (% T) vs
número de onda (cm-1 o μm)
✓ Absorbancia (A) vs número de
onda (cm-1 o μm)
vibración).
39
20/09/2017
Ácido Láctico
79
Bandas de absorción
Las bandas de absorción registradas en un espectro de IR
presentan tres parámetros importantes:
Intensidad
Forma
Frecuencia
40
20/09/2017
Intensidad
Propiedades de las Bandas La intensidad de banda es más propensa a mostrar
desviaciones relacionadas con la preparación de muestras.
Las diferentes vibraciones de los grupos funcionales en la
molécula dan lugar a bandas de diferente intensidad.
81
Intensidad
Propiedades de las Bandas
82
41
20/09/2017
Banda media
(medium band)
Banda débil
(weak band)
Banda intensa
(strong band)
83
Forma
Propiedades de las Bandas
Bandas estrechas:
Teóricamente, la forma
normal de una banda es
muy aguda
42
20/09/2017
Forma
Propiedades de las Bandas Las formas de las bandas de absorción proporcionan
información acerca de la funcionalidad de grupo, así como la
pureza del material.
86
43
20/09/2017
Frecuencia
Propiedades de las Bandas Las posiciones de las bandas, o frecuencias (en cm-1 o μm),
indican la presencia de ciertos grupos funcionales en un
material.
87
Frecuencia
88
44
20/09/2017
Rango de Absorción en IR
89
90
45
20/09/2017
92
46
20/09/2017
93
Ley de Hooke
La posición de la absorción va a estar determinada por
una ecuación derivada de la ley de Hooke que describe
un resorte vibrando. Esta ecuación depende de la
fortaleza del enlace y las masas de los átomos que lo
forman.
Según esta ecuación mientras mas fuerte el enlace y
mas livianos los átomos, la absorción será a mas alta
frecuencia.
94
47
20/09/2017
95
Puentes de Hidrógeno
Uno de los efectos mas comunes en química y puede
cambiar la forma y posición de las bandas en IR.
O
1680 cm-1
O
H
O
CH3
O
1724 cm-1
96
48
20/09/2017
Puentes de Hidrógeno
El enlace-H intermolecular para ampliar bandas de IR debido a
la fuerza de adhesión continua que resultan de la
autoprotólisis.
Fase gas
Líquido puro
97
Puentes de Hidrógeno
Algunos compuestos, además de los efectos intermoleculares
para las especies monoméricas pueden formar dímeros y
oligómeros que también se observan en las muestras líquidas
puras.
O
H
O
O
O H Dimer
O O O
H H
O O
O
H 98
Oligomer
49
20/09/2017
Enlaces carbono-carbono
99
¡RESONANCIA!
100
50
20/09/2017
101
Resonancia Fermi
Es un fenómeno que ocurre cuando un sobretono o una
combinación de bandas aparecen con una alta intensidad en el
espectro IR.
Da como resultado la presencia de dos bandas donde se
esperaba una sola fundamental.
overtone
fundamental
102
51
20/09/2017
Resonancia Fermi
C
Resonancia de
Cl
Fermi
Enlaces de Hidrógeno
Efectos electrónicos
Ángulos de enlace
Efectos dipolares
Acoplamiento vibracional
104
52
20/09/2017
105
Interpretación
de Compuestos
Orgánicos
106
53
20/09/2017
107
ZONA 1
Región de vibración: 3700-3200 cm-1
108
54
20/09/2017
109
ZONA 2
Región de vibración: 3200-2700 cm-1
110
55
20/09/2017
111
ZONA 3
Región de vibración: 2300-2000 cm-1
112
56
20/09/2017
113
ZONA 4
Región de vibración: 1850-1650 cm-1
114
57
20/09/2017
115
ZONA 5
Región de vibración: 1680-1450 cm-1
116
58
20/09/2017
117
Alcanos
118
59
20/09/2017
Alcanos
Tensión C-H: los alcanos presentan vibraciones de tensión
C-H ligeramente por debajo de 3000 cm−1.
119
δs CH3
(CH2)n rocking
δas CH3 y δscissoring CH2
νs CH3
νas CH2
νas CH3
120
60
20/09/2017
2-metilpentano
2,2-dimetilbutano
121
Cicloalcanos
Los cicloalcanos tienen un espectro de IR muy similar a los
alcanos con banda de tensión C-H ligeramente por debajo de
3000 cm−1 y banda de flexión C-H en tijera para los CH2 a
1465 cm−1.
La principal diferencia con los alcanos es la ausencia de la
banda de tensión simétrica del metilo (1375 cm−1).
122
61
20/09/2017
CnH2n
Alquenos 123
Alquenos
Tensión C(sp2)-H: 3100 -3000 cm-1
Tensión C=C: 1600 cm-1
Flexión fuera del plano (oop) del enlace C=C-H: 1000 - 650 cm-1.
Este tipo de banda permite conocer el grado de sustitución del
alqueno.
nas =CH2
nas C=C
d CH=CH2
Fuera del
H2C=CH-CH2-CH2-CH3 plano
124
62
20/09/2017
Alquenos
Los alquenos cis-disustituidos presentan una banda de flexión
fuera del plano del enlace C-H que permite distinguirlos (725-675
cm-1) .
125
Cicloalquenos
El metilciclopentano constituye un ejemplo de olefina 1,1-
disustituida y presenta una banda de flexión C-H fuera del
plano muy intensa, localizada en 900-880 cm-1.
126
63
20/09/2017
CnH2n-2
Alquinos 127
Alquinos
Tensión =C-H: 3300 cm-1
Tensión -C=C-: 2150 cm-1. Los alquinos simétricos no presentan ésta
banda, siendo muy débil en los internos. La conjugación baja
ligeramente el valor.
Además de las bandas características del alquino, se observan las
bandas de tensión C-H de la cadena (por debajo de 3000) y las
bandas de flexión en tijera del CH2 (1467) y las de flexión simétrica y
asimétrica del metilo.
64
20/09/2017
Alquinos
El 2-hexino es un alquino interno y no presenta la banda ≡C−H a
3300 cm−1. Además presenta una banda de tensión C≡C muy débil,
por su escasa polaridad.
Alquinos
En el fenilacetileno la conjugación disminuye el valor de la frecuencia
a la que aparece la banda de tensión C≡C (2110 cm−1).
65
20/09/2017
Nitrilos
131
Nitrilos
Tensión C=N: Banda muy fina a 2250 cm-1.
Debido al mayor cambio dipolar durante la vibración de tensión, esta
banda es más intenso que C=C.
66
20/09/2017
Nitrilos
Tensión C=N
2232 cm-1
Aromáticos 134
67
20/09/2017
Aromáticos
Tensión =C-H: 3100 cm-1
Tensión -C=C-: 1600 y 1475 cm-1.
Flexión =C-H fuera del plano: 900-690 cm-1
Las vibraciones fuera del plano (oop) junto con los sobretonos y
bandas de combinación que aparecen entre 2000 y 1667 cm-1
permiten conocer el grado de sustitución del benceno.
136
Sustituciones del anillo bencénico en la región de 2000 a 1667 cm -1
68
20/09/2017
Aromáticos
Los bencenos orto-disustituidos presentan una banda de flexión
oop =C-H en : 770-735cm-1.
El detalle en las bandas de combinación permite identificar el tipo de
sustitución.
Aromáticos
Los bencenos meta-disustituidos presentan dos bandas de flexión
oop =C-H en : 811-750 cm-1 y 725-680 cm-1.
69
20/09/2017
Aromáticos
Los bencenos para-disustituidos presentan una banda de flexión
oop =C-H en : 860-780 cm-1.
Alcoholes y
fenoles 140
70
20/09/2017
Alcoholes y Fenoles
Tensión O-H: Banda amplia desde 3500 a 3200 cm-1. En ausencia de
puentes de hidrógeno aparece como un pico muy agudo a 3650-
3600 cm-1.
Tensión C-O: Banda entre 1250-1000 cm-1. Se puede distinguir
entre los alcoholes primarios (1050 cm-1), secundarios (1100 cm-1),
terciarios (1150 cm-1) y fenoles (1220 cm-1).
71
20/09/2017
72
20/09/2017
OH involucrados en
puentes de H
Hidroxilo libre
73
20/09/2017
Alcoholes y Fenoles
Alcoholes y Fenoles
74
20/09/2017
Alcoholes y Fenoles
Alcoholes y Fenoles
75
20/09/2017
Alcoholes y Fenoles
Éteres 152
76
20/09/2017
Éteres
Tensión C-O: 1300-1100 cm-1. Los dialquil éteres (R-O-R) presentan
una banda a 1120 cm-1.
CH2=CH-O-R (alquil vinil éteres) presentan dos bandas a 1220 y 850
cm-1, ésta última muy débil.
Ar-O-R (aril alquil éteres) presentan dos bandas a 1250 y 1040 cm-1.
Éteres
El etil vinil éter presenta dos bandas a 1220 y 850 cm-1. Ésta última
muy débil.
77
20/09/2017
Éteres
El metoxibenceno presenta dos bandas a 1250 y 1040 cm-1.
Región del
Carbonilo 156
78
20/09/2017
Tipos de Carbonilo
79
20/09/2017
80
20/09/2017
La frecuencia
de tensión es aumentada La frecuencia de tensión es disminuida
81
20/09/2017
163
82
20/09/2017
Efectos de conjugación y
tamaño de anillo
83
20/09/2017
Aldehídos 167
Aldehídos
Tensión C=O: 1725 cm-1.
Tensión C-H carbonilo: Dos bandas débiles a 2850 y 2750 cm-1.
La banda a 2850 cm-1 suele solaparse con la de tensión C(sp3)-H.
Sobretono de tensión C=O: 3500 cm-1.
84
20/09/2017
Aldehídos
Cetonas 170
85
20/09/2017
Cetonas
Tensión C=O: Banda intensa a 1715 cm-1.
Flexión C-CO-C: 1300-1100 cm-1.
Sobretono de tensión C=O: Desde 3500 a 3350 cm-1.
Carbonilos de Cetonas
172
86
20/09/2017
Ácidos
Carboxílicos 173
Ácidos Carboxílicos
Tensión O-H: Desde 3400 a 2400 cm-1. Muy ancha debido a los
puentes de hidrógeno.
Tensión C=O: 1730-1700 cm-1.
Tensión C-O: 1320-1200 cm-1.
Flexión C-O-H (oop): Banda en forma de campana a 900 cm-1.
87
20/09/2017
Ésteres
176
88
20/09/2017
Ésteres
Tensión C=O: 1735 cm-1. Si existen dobles enlaces conjugados con el
carbonilo la banda se desplaza a valores mas bajos. Cuando el doble
enlace se encuentra sobre el grupo alcoxi (-OR) del éter se observa
desplazamiento hacia valores más altos.
Tensión C-O: Dos bandas a 1300 y 1000 cm-1. Siendo más ancha e
intensa la banda observada en 1300 cm-1.
Ésteres
La conjugación sobre la cadena principal que presenta el benzoato de
metilo disminuye la frecuencia de la banda de tensión C=O.
89
20/09/2017
Ésteres
La conjugación sobre la cadena principal que presenta el acetato de
fenilo produce un aumento de la frecuencia de la banda de tensión
C=O.
Amidas
180
90
20/09/2017
Amidas
Tensión C=O: 1680-1630 cm-1.
Tensión N-H: Entre 3350-3180 cm-1. Las amidas primarias
presentan dos bandas, mientras que las secundarias tiene una sola
banda.
Flexión N-H: 1640-1550 cm-1.
Amidas
Amida Primaria
91
20/09/2017
Amidas
Amida Secundaria
Amidas
Amida Terciaria
92
20/09/2017
Haluros de
alcanoílo
185
Haluros de alcanoílo
93
20/09/2017
Haluros de alcanoílo
Tensión C-Cl
593 cm-1
Haluros de alcanoílo
Los haluros de alcanoílo aromáticos presentan dos bandas de tensión
C=O por resonancia de Fermi.
94
20/09/2017
Aminas
189
Aminas
Tensión N-H: Entre 3350-3300 cm-1. Las aminas primarias
presentan dos bandas (simétrica y asimétrica), las aminas
secundarias tienen una sola banda.
Flexión N-H: Aminas primarias: 1640 y 1560 cm-1. Aminas
secundarias: 1500 cm-1.
95
20/09/2017
191
Aminas
96
20/09/2017
Aminas
Amina Primaria
Aminas
Amina Primaria
97
20/09/2017
Aminas
Amina Primaria
Aminas
Amina Secundaria
98
20/09/2017
Aminas
Amina Terciaria
Aminas
Amina Terciaria
99
20/09/2017
Compuestos
Halogenados
199
Compuestos Halogenados
Tensión C-Cl: 785-540 cm-1, a menudo traslapadas con señales
dactilares.
Tensión C-Br: 650-510 cm-1.
Los rangos indicados sirven sólo como una guía; los intervalos reales
están influidas por longitud de cadena de carbono, el número real
de sustituyentes de halógeno y las conformaciones moleculares
presentes.
100
20/09/2017
Compuestos Halogenados
101
