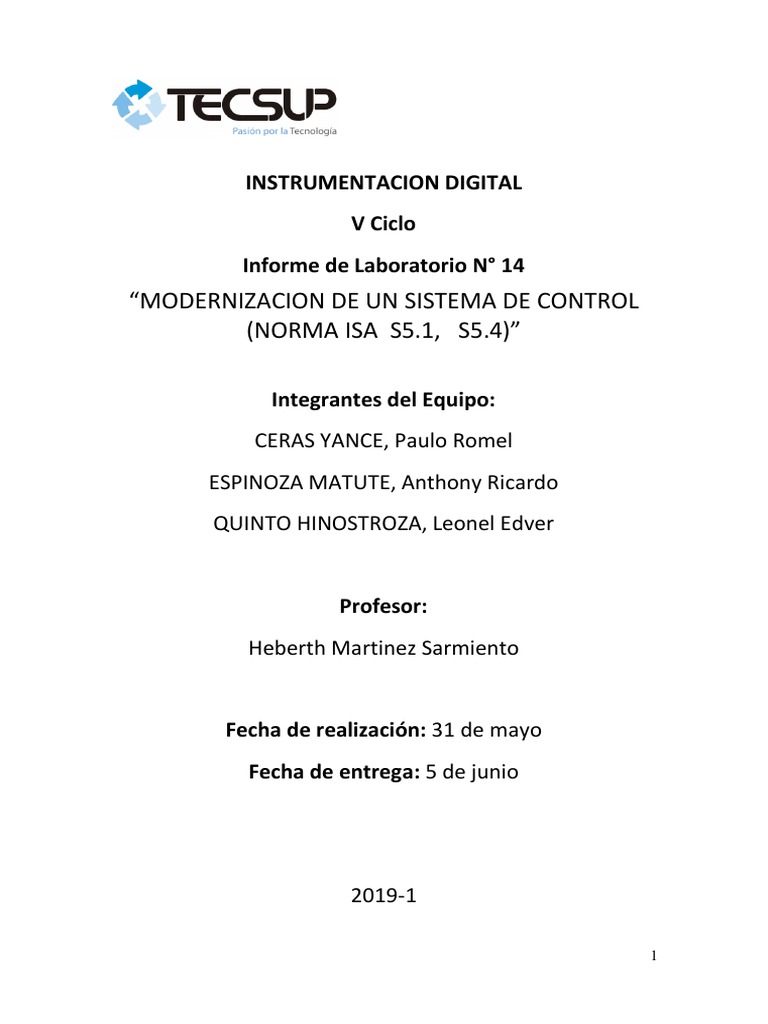

INSTRUMENTACION DIGITAL
V Ciclo
Informe de Laboratorio N° 14
“MODERNIZACION DE UN SISTEMA DE CONTROL
(NORMA ISA S5.1, S5.4)”
Integrantes del Equipo:
CERAS YANCE, Paulo Romel
ESPINOZA MATUTE, Anthony Ricardo
QUINTO HINOSTROZA, Leonel Edver
Profesor:
Heberth Martinez Sarmiento
Fecha de realización: 31 de mayo
Fecha de entrega: 5 de junio
2019-1
1
Índice
Objetivos…………………………………………………………………………………………………………………..…5
Introducción………………………………………………………………………………………………………………..6
Resultados del laboratorio………………………………………………………………………………………..…8
Observaciones………………………………………………………………………………………………………..….13
Conclusiones…………………………………………………………………………………………………………..….14
Aplicaciones…………………………………………………………………………………………………………….…15
Recomendaciones………………………………………………………………………………………………………17
Fuentes………………………………………………………………………………………………………………………18
2
Índice de Figuras
Figura 1: Módulo de nivel…………………………………………………………………………………………….8
Figura 2: Diagrama P&ID en AUTOCAD PLANT 3D 2020…………………………………………….….9
Figura 3: Módulo frontal…………………………….…………………………….…………………………….….10
Figura 4: Módulo posterior…………………………….…………………………….………………………..….11
Figura 5: Evidencia de la exportación a PDF del proyecto…………………………….………….…12
Figura 6: Diagrama de instrumentación y tuberías P&ID de un hervidor complejo por
lotes…………………………….…………………………….…………………………….………………………….…….15
3
Índice de Tablas
Tabla 1: Tipo de línea según su conexión……………………………………………………………………6
Tabla 2: Ubicación del instrumento por su forma geométrica………………………………..…..7
Tabla 3: Identificación de las letras para su nomenclatura…………………………………..……..7
4
Objetivos
1. Levantar el Diagrama de Flujo del Proceso (PFD) de la planta de nivel Analizar el
comportamiento de la variable del proceso.
2. Levantar el P&ID y el Diagrama de Lazo de la planta de control de nivel.
5
Introducción
En cualquier proceso industrial, y en nuestro caso particular como fabricantes e
instaladores de equipos a presión (Calderas de fluido térmico, vaporizadores, calderas
de vapor, intercambiadores, calderas eléctricas…) a menudo nos encontramos con
instalaciones de considerables dimensiones y con multitud de elementos, materiales e
instrumentos que conforman dicha instalación. Para poder identificar estos equipos e
instrumentos de una manera sencilla y poder tener además una idea de las
condiciones de diseño de cualquier proyecto de ingeniería nos valemos de una
herramienta que se conoce comúnmente por las siglas P&ID.
Los P&IDs Diagramas de Tuberías e Instrumentación (P&ID, por sus siglas en inglés:
Piping and Instrumentation Diagram). Un diagrama de tuberías e instrumentación o
P&ID muestra las tuberías y los componentes relacionados del flujo del producto un
proceso y su instrumentación. La identificación y los símbolos utilizados en estos
diagramas se basan generalmente en la norma S5. 1 de ISA y la norma ISO 14617-6. Los
PI&D son muy útiles para comprender el funcionamiento general de un proceso
Los equipos de proceso poseen un nombre y número de identificación. Algunos
ejemplos de estos equipos son: tanques, tolvas, compresores, válvulas,
intercambiadores, torres de destilación, reactores químicos entre. La identificación es
un conjunto de caracteres alfanuméricos.
Tabla 1: Tipo de línea según su conexión / Fuente: Elaboración propia
6
Tabla 2: Ubicación del instrumento por su forma geométrica / Fuente: Elaboración propia
Tabla 3: Identificación de las letras para su nomenclatura / Fuente: Elaboración propia
7
Resultados de laboratorio
1. Reconocimiento de la planta de control de nivel
Figura 1: Módulo de nivel / Fuente: Elaboración propia
En el módulo se observó, que las dos caras del módulo son casi iguales, sin embargo,
en la parte posterior se encuentra un selector que cambia ciertos aspectos en el
diagrama. Además se observa, transmisores de flujo, nivel, temperatura, también se
observa un controlador CM 50 ABB, válvulas manuales y automáticas, y un interfaz
humano máquina HMI. Por otra parte, se observó dos tanques cerrados, uno para la
parte frontal, y el otro para el posterior.
2. Levantamiento del diagrama de flujo del proceso, P&ID y Diagrama de lazo del
proceso.
8
Figura 2: Diagrama P&ID en AUTOCAD PLANT 3D 2020 / Fuente: Elaboración propia
9
Figura 3: Módulo frontal / Fuente: Elaboración propia
10
Figura 4: Módulo posterior / Fuente: Elaboración propia
11
Figura 5: Evidencia de la exportación a PDF del proyecto / Fuente: Elaboración propia
El FIC ubicado en el diagrama se podría entender que también es un controlador de
nivel, pues no se sabe cuantas variables el controlador puede manejar y cual es el que
maneja, dado que, no se sabe su configuración. La numeración sirve para conocer la
relación entre los instrumentos, sin embargo, no hay una ley que indique como
hacerlo.
12
Observaciones
1. Se observa que para cada uno de los tipos de conexión, entre los diversos
instrumentos, controladores, actuadores, contenedores, existe un tipo de señal
seleccionada especialmente por las reglas.
2. Se observa que la combinación de letras representa una simbología específica
en el que, comúnmente, la primera letra es la variable y la segunda indica la
función.
3. Se observa que cada forma geométrica en la simbología representa una función
distinta, pudiendo representar instrumentos (sensores y transmisores),
controladores de lazo, PLC y controladores de cómputo avanzado.
13
Conclusiones
1. Se concluye que los diagramas P&ID nos permiten conocer los instrumentos y
actuadores que conforman el proceso. Además, nos permite comprender y
deducir como se produce el proceso a través de los números de lazo de cada
instrumento. Por otra parte, es importante anotar que esta forma de
representación industrial se da a nivel mundial, por lo que, es importante
conocer específicamente que significa cada uno de los elementos para
interpretar los diversos procesos productivos de las empresas, que pueden ir
desde producir artefactos electrónicos hasta la refinería.
2. Se concluye que el reconocimiento e interpretación resulta importante para los
operadores, servicio de mantenimiento, etc., debido a que, permite entender
por completo el funcionamiento del proceso a pesar de no estar calificados del
todo en ciertas áreas. Por ejemplo, un electrónico podría reconocer fácilmente
cada uno de los elementos, debido a que, es más factible que trabaje con todos
ellos. Sin embargo, un mecánico, normalmente, desconoce de los lazos de
control, por lo que, el P&ID le permite orientarse y reconocer mejor el proceso.
14
Aplicaciones
Este standard de símbolos se usa tanto en industria química como en petroquímica,
metalúrgicas, industrias de aire acondicionado, generadoras de energía, y en otros
muchos y numerosos procesos industriales. Además de estos símbolos se utilizan
diferentes tipos de líneas y círculos para indicar como están interconectados los
diferentes elementos del proceso y las funciones de cada instrumento.
Figura 6: Diagrama de instrumentación y tuberías P&ID de un hervidor complejo por lotes /
Fuente: Elaboración propia
15
En el diagrama se puede ver diferentes elementos incluidos en las tablas previas tales
como:
• Conexiones (líneas y líneas con símbolos) en este caso se pueden ver
conexiones eléctricas binarias, neumáticas, de software o lógicas y de proceso.
Las conexiones a proceso del producto principal son mostradas más gruesas.
• Equipos de proceso, se pueden ver claramente como equipo principal un
hervidor encamisado. El hervidor tiene incluido un motor conectado a un
agitador; además de un sensor de temperatura conectado a un transmisor de
temperatura (TT). También están conectadas todas las tuberías de productos.
• En una de las líneas hay un orificio de restricción (placa orificio). Este
dispositivo es usado como elemento primario en la medición de flujo por lo
tanto está conectado a un transmisor de flujo (FT). La salida del transmisor va a
un Controlador indicador de flujo (TIF-409). Además el transmisor de (TT) que
se mencionó en el párrafo anterior está conectado a un controlador e indicador
de temperatura (TIC-306)
• En la mayoría de la tubería de productos se pueden ver válvulas. Estas válvulas
son la que controlan el flujo del mismo. Podemos ver válvulas proporcionales,
válvulas actuadas por cilindro (YV), válvulas de compuertas (operación manual).
En el detalle de la parte inferior también se puede ver una válvula de tres vías
que está conectada a la alimentación del aire.
• Todas las válvulas accionadas por cilindro (YV) están conectadas a
un controlador lógico programable (PLC, YIC-2).
• En el detalle de la parte inferior se puede ver la indicación de la posición de la
válvula. En este caso se usan las siglas ZSH y ZSL para indicar que la válvula está
abierta y cerrada respectivamente.
16
Recomendaciones
1. Se recomienda haber leído las normas necesarias para el diseño, construcción e
interpretación de los diagramas P&ID.
2. Se recomienda observar los números de los lazos de control para observar
como se comportarán en el proceso
17
Fuentes
_ https://www.pirobloc.com/wp-content/uploads/2017/10/Pirobloc-que-es-un-piping-
and-instrumentation-diagram.pdf
_ https://www.pirobloc.com/blog-es/que-es-un-piping-and-instrumentation-diagram/
_ https://controlreal.com/es/diagramas-de-tuberias-e-instrumentacion-pid/
_ https://tableroalparque.weebly.com/uploads/5/1/6/9/51696511/2_diagramas_p_id.pdf
_ https://www.academia.edu/36292839/INTERPRETACI%C3%93N_DE_PLANOS_-
_Sistemas_P_and_ID_y_Formatos_de_Planos
18
