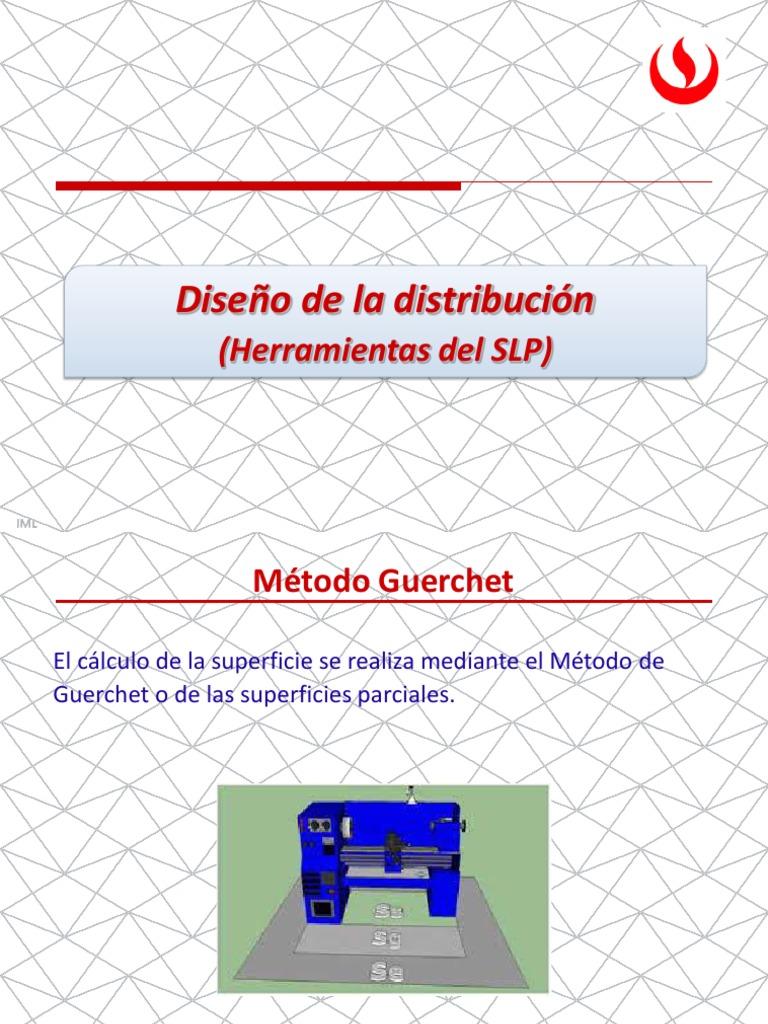

Diseño de la distribución

(Herramientas del SLP)

 Método Guerchet

El cálculo de la superficie se realiza mediante el Método de

Guerchet o de las superficies parciales.
 Método Guerchet
Este método considera las siguientes superficies:
 Superficie estática (Ss)
 Superficie de gravitación (Sg)
 Superficie de evolución (Se)

Ss
Ss
Sg
Sg

Se
Se
 Método Guerchet
 Se caracteriza porque calcula las áreas por partes, en
función a los elementos que se han de distribuir.
 Es necesario identificar el número total de maquinaria y
equipos llamados elementos estáticos y también el número
total de operarios y el equipo de acarreo, llamados
elementos móviles.
 Método Guerchet
Superficie estática (Ss)
 Corresponde al área de terreno que ocupan los muebles,
máquinas y equipos.
 Debe ser evaluada en la posición de
uso de la maquinaria o equipo y debe
incluir todos los elementos necesarios Ss
para su funcionamiento.
Sg

Se
 Método Guerchet
Superficie estática (Ss)

Ss = L x A
 Indica el área fija mínima, trabaje o no la máquina.
 Considera el área por estación o máquina.
 No incluye elementos móviles.
 En caso de superficies irregulares, tomar las dimensiones
máximas.
 Método Guerchet
Superficie de gravitación o de giro (Sg)
 Utilizada por el operador y por el material acopiado para las
operaciones en curso alrededor de los puestos de trabajo.
 Esta superficie se obtiene para cada
elemento, multiplicando la superficie
estática (Ss) por el número de lados a Ss
partir de los cuales el mueble o la
máquina deben ser utilizados. Sg

Se
 Método Guerchet
Superficie de gravitación o de giro (Sg)

Sg = N x Ss

 Indica el área requerida con máquina operando.

 N = número de lados o frentes de operación.
 Método Guerchet
Superficie de evolución (Se)
 Reservada entre los puestos de trabajo para los
desplazamientos del personal, del equipo, de los medios de
transporte y para la salida del producto terminado.
Se = K (Ss + Sg)
 Para su cálculo se utiliza un factor K, Ss
denominado “coeficiente de
evolución”, que representa una Sg
medida ponderada de la relación entre
Se
las alturas de los elementos móviles y
los elementos estáticos.
 Método Guerchet
Valores de K promedio según tipo de industria

Gran industria, alimentación, evacuación, mediante grúa

De 0.05 a 0.15
puente
Trabajo en cadena con transportador mecánico De 0.10 a 0.25
Textil – hilado De 0.05 a 0.25
Textil – tejido De 0.50 a 1.00
Relojería, joyería De 0.75 a 1.00
Pequeña mecánica De 1.50 a 2.00
Industria mecánica De 2.00 a 3.00
 Método Guerchet
Cálculo de K
Hm
K = 0.5 x
Hf
 K = Coeficiente de superficie evolutiva. Usualmente: 0.05 ≤ K ≤ 3.00
 Hm = Altura promedio ponderada de los elementos móviles.
(Ssi x ni x Hi)
Hm =
(Ssi x ni)

 Hf = Altura promedio ponderada de los elementos estáticos o fijos.

(Ssi x ni x Hi)
Hf =
(Ssi x ni)
 Método Guerchet
Superficie Estática: Ss = L x A Área Total Requerida
Superficie Gravitacional: Sg = N x Ss
ST = (Ss + Sg + Se) x n
Superficie Evolutiva: Se = K x (Ss + Sg)

Ss = 0.32 m2
ST = 1.28 m2
Método Guerchet
 Método Guerchet
Consideraciones de elementos móviles
 Los operarios se consideran como elementos móviles,
con una superficie estática de 0.5 m2 y una altura
promedio de 1.65 m.
 Son elementos móviles todos los medios para acarreo de
materiales y se consideran sólo para el cálculo del
coeficiente de evolución (k).
 Los elementos de acarreo (transpaletas,
carretillas, montacargas, etc.) deben tener un
espacio en los almacenes para permanecer
mientras no están en uso.
 Método Guerchet
Consideraciones de elementos móviles
 Las fajas transportadoras y los transportadores de canjilones son
elementos de acarreo de materiales, sin embargo permanecen
estáticos, por lo que se deben considerar como elementos fijos;
tomando en cuenta de si tienen o no lados de utilización, y si se
requiere espacio para circular.
 Método Guerchet
Consideraciones de elementos estáticos
 Para el caso de estantes se considera superficie estática
y de evolución, pero si constantemente se están
trabajando con materiales, se debe considerar la
superficie de gravitación también.
 En el caso de hornos y equipos que tengan puertas
batientes, que para su operación deben mantenerlas
cerradas, calcular la superficie estática en esa posición.
 Los equipos cuya vista de planta sean un círculo (ej. tanques):
normalmente se considera N = 2 y la superficie estática se calcula
con r2.
 Método Guerchet
Consideraciones de áreas de espera
 En los puntos de espera del material ubicados en las áreas de
proceso, se considera únicamente las superficies estática y de
evolución.

 Los almacenes debidamente separados de las áreas de proceso

(mediante paredes, mallas, etc.) no forman parte del análisis
Guerchet.
 Método Guerchet
Consideraciones de áreas de espera
 No se considera un área adicional para las piezas o los materiales
acopiados junto a un puesto de trabajo para la operación en curso,
ya que ya están comprendidas en las superficies de evolución y
gravitación. No dan lugar a una asignación complementaria. Sin
embrago, ocupan una superficie mayor del 30% del área
gravitacional del puesto de trabajo, se debe considerar aparte como
un punto de espera.
 El método desarrollado da los requerimientos aproximados de área,
pudiendo hacer los ajustes necesarios según sea el caso.
 Ejercicio 1 1

El taller mecánico VARGAS tiene un área de 72 m2 y las máquinas que

cuenta son las siguientes:

Elementos n L A H N TP TP Ra

Torno pequeño 2 1.20 1.00 1.20 1

Torno mediano 1 2.20 1.15 1.40 1
Fresadora 2 2.10 0.90 1.50 2

8m
Re
Radial 1 1.30 1.50 1.30 3
Rectificadora 1 2.15 0.90 1.20 2

Fr Fr
TM

9m
a) Evaluando la actual distribución, ¿considera que las máquinas cuentan
con el espacio necesario para trabajar? ¿Cuál es el espacio que tiene
actualmente cada área?
 Ejercicio 1 2

b) Calcular con el método Guerchet el espacio necesario para cada área.

En el taller trabaja un operario por máquina y cuenta con un pato
manual para transportas las piezas que mide 1.20m de largo, 0.80m de
ancho y 0.80m de alto.
c) Hacer un análisis comparativo del espacio actual con el calculado para
cada área.
d) En base a las áreas calculadas, plantear una propuesta de distribución.
 Ejercicio 1 (a) 3

Actualmente las áreas para cada tipo de máquina son:

TP TP Ra

Elementos área
Torno pequeño 11.25
Torno mediano 11.50

8m
Re
Fresadora 17.50
Radial 10.25
Fr Fr
Rectificadora 8.50
TM

9m

Comentarios:
 Ejercicio 1 (b) 4

Calculo de áreas:
Elementos Ss Sg Ss x n Ss x n x H Se St ST
Torno pequeño 1.20 1.20 2.40 2.88 1.30 3.70 7.40
Torno mediano 2.53 2.53 2.53 3.54 2.73 7.79 7.79
Fijos

Fresadora 1.89 3.78 3.78 5.67 3.06 8.73 17.46

Radial 1.95 5.85 1.95 2.54 4.21 12.01 12.01
Rectificadora 1.94 3.88 1.94 2.33 3.14 8.96 8.96
12.60 16.96 53.62
Pato manual 0.96 0.96 0.77
Móv.

Operarios 0.50 3.50 5.78

4.46 6.55
Cálculo de k:
16.96 6.55 1.35
Hf = = 1.35 Hm = = 1.47 k = 0.5 x = 0.54
12.60 4.46 1.47
 Ejercicio 1 (c) 5

Análisis comparativo:

Área Área TP TP Ra
Elementos
actual requerida
Torno pequeño 11.25 7.40
Torno mediano 11.50 7.79

8m
Fresadora 17.50 17.46 Re
Radial 10.25 12.01
Rectificadora 8.50 8.96
Fr Fr
TM

9m
Comentarios:
 Ejercicio 1 (d) 6

Propuesta de distribución:

TP
Ra
TM Área Área
TP
Elementos
requerida propuesta
Torno pequeño 7.40 7.50
Torno mediano 7.79 7.50

8m
Fresadora 17.46 18.00
Radial 12.01 12.00
Rectificadora 8.96 9.00
Re Fr Fr
53.62 54.00

9m
 Ejercicio 2 1

La empresa DULCESUEÑOS SAC produce colchones de espuma con

el siguientes medidas:
 Ejercicio 2 2

Para el proceso de elaboración de colchones de espuma se requiere

las siguientes máquinas y equipos:

Máquina L (m) A (m) H (m) N n

Espumadora 15.00 2.40 2.00 1 1
Cortadora lateral 10.00 2.00 1.60 1 1
Cortadora transversal 4.00 2.00 1.60 2 1
Enfundadora 2.50 1.50 1.50 2 1
Embolsadora 4.50 2.50 2.40 1 1
Carritos * 2.00 1.10 1.25 - 2
* Altura de plataforma y ruedas: 15cm, incluidas en la altura total
 Ejercicio 2 3

Se mantiene gran cantidad de material en proceso por lo que

requiere un espacio 24m2 (3m x 8m) para apilar en rumas los
bloques de espuma que salen de la máquina espumadora. Cada
bloque puede llegar a medir 150cm de ancho por 203cm de largo, y
110cm de alto. Las rumas de bloques llegan a tener una altura de
2.2m, y se encuentran en la misma área de la máquina espumadora.
En el área de cortado se tienen las máquinas corte lateral y de corte
transversal, se debe considerar un espacio para los productos en
proceso que salen de ambas máquinas, requiriendo para ello un
espacio de 24m2 y con 2.2m de altura. En el área de acabados se
encuentran las máquinas de enfundado y de embolsado.
 Ejercicio 2 4

El almacén de materias primas y el almacén de producto terminado

requieren área de por lo menos 90 m2 cada uno.
En la planta trabajan 7 operarios y el proceso de fabricación es el
siguiente:

Espumado Cortado Cortado Enfundado Embolsado

lateral transversal

El proceso de espumado genera olores fuertes, y el proceso de

cortar la espuma produce un polvillo por lo que ambos procesos no
es recomendable que se encuentren cerca de las áreas
administrativas.
 Ejercicio 2 5

El control de calidad se realiza al final de cada operación, por lo que

no se requiere un área específica.
La planta cuenta con áreas administrativas (40m2), se requieren
SSHH que cuenten con duchas y vestidores (24m2) para el personal
de planta, y SSHH para el personal administrativo (15m2), el área de
seguridad (6m2) se encuentra junto al patio de carga y descarga
(40m2). Todas estas áreas son aproximadas.
Los pasillos deben tener como mínimo 90cm más que el ancho de
los elementos móviles, considerando los productos que se pueden
transportar un elemento móvil.
 Ejercicio 2
Determine:
a) La Tabla Relacional y el Diagrama
Relacional de Actividades.
Considerar la siguiente lista de
motivos.
b) El área requerida.
c) Presente la propuesta de distribución de planta en un terreno de
36m de fondo y 22m de frente (792 m2).
6
1 Secuencia del proceso
2 Seguridad de control
3 Produce olores fuertes
4 Genera polvillo
5 Comparte instalaciones
6 Servicios para el personal
7 No es necesario
Ejercicio 2 7
 Ejercicio 2 8

Elemento Ss Sg Ss*n Ss*n*H Se ST Área Req.

Espumado 36.00 36.00 36.00 72.00 25.04 97.04
129.39
Punto de espera 1 24.00 -- 24.00 52.80 8.35 32.35
Cortado lateral 20.00 20.00 20.00 32.00 13.91 53.91
Cortado transversal 8.00 16.00 8.00 12.80 8.35 32.35 118.61
Punto de espera 2 24.00 -- 24.00 52.80 8.35 32.35
Enfundado 3.75 7.50 3.75 5.63 3.91 15.16
45.49
Embolsado 11.25 11.25 11.25 27.00 7.83 30.33
Fijos

Almacén MP 90.00
Almacén PT 90.00
Oficinas 40.00
SSHH planta 24.00
SSHH administrativos 15.00
Patio carga/descarga 40.00
Seguridad 6.00
127.00 255.03
Carritos con colchón 3.05 6.10 7.63
Móviles

Operarios 0.50 3.50 5.78

9.60 13.41
TOTAL AREA REQUERIDA 598.49
255.03 13.41 1.397
Hf = = 2.008 Hm = = 1.397 K = 0.5 x = 0.348
127.00 9.60 2.008
 Ejercicio 2 9

Elemento ST
Espumado 97.04
USE: 4m2

Pto. espera 1 32.35

Cort. Lateral 53.91 Distribución propuesta
Cort. Transv. 32.35
Pto. espera 2 32.35
Enfundado 15.16
Embolsado 30.33
Almacén MP 90.00
Almacén PT 90.00
Oficinas 40.00
SSHH planta 24.00
SSHH adm. 15.00
Patio c/d 40.00
Seguridad 6.00
TOTAL AREA
598.49
REQUERIDA
 Recordar …

 El método Guerchet permite calcular los espacios mínimos

necesarios para áreas productivas, pero también se puede utilizar
en áreas administrativas (oficinas).
 El espacio calculado se puede ajustar de acuerdo a los espacios
disponibles, siempre y cuando no afecte el funcionamiento del
proceso.
 El método no calcula espacios para circulación
entre áreas (pasillos), sólo para la circulación
interna del área.
 Bibliografía

 Bertha Díaz, María Teresa Noriega

Manual para el diseño de instalaciones manufactureras y de servicios
Capítulo 15: Técnicas para el cálculo de los requerimientos de áreas
