http://biz.lgservice.

com

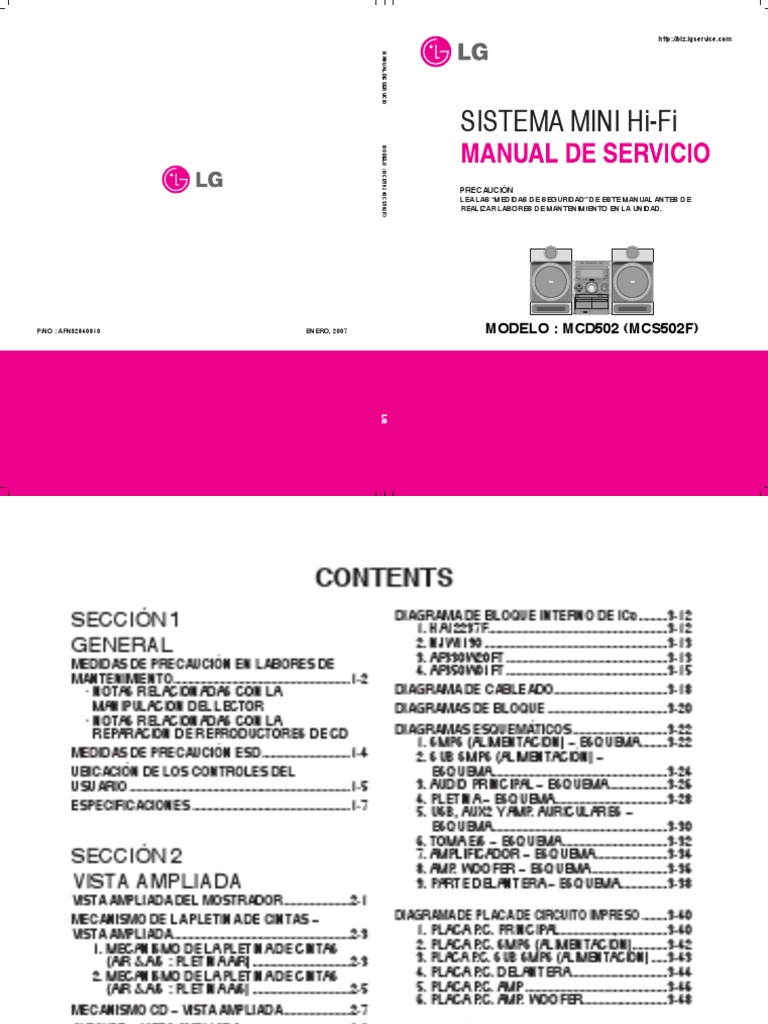

MANUAL DE SERVICIO
SISTEMA MINI Hi-Fi
MANUAL DE SERVICIO

MODELO : MCD502 (MCS502F)

PRECAUCIÓN
LEA LAS “MEDIDAS DE SEGURIDAD” DE ESTE MANUAL ANTES DE
REALIZAR LABORES DE MANTENIMIENTO EN LA UNIDAD.

P/NO : AFN32840810 ENERO, 2007 MODELO : MCD502 (MCS502F)

 CONTENTS
SECCIÓN 1
GENERAL
MEDIDAS DE PRECAUCIÓN EN LABORES DE
MANTENIMIENTO........................................................1-2
• NOTAS RELACIONADAS CON LA
MANIPULACIÓN DEL LECTOR
• NOTAS RELACIONADAS CON LA
REPARACIÓN DE REPRODUCTORES DE CD
MEDIDAS DE PRECAUCIÓN ESD ............................1-4
UBICACIÓN DE LOS CONTROLES DEL
USUARIO ......................................................................1-5
ESPECIFICACIONES ..................................................1-7
SECCIÓN 2
VISTA AMPLIADA
VISTA AMPLIADA DEL MOSTRADOR .....................2-1
MECANISMO DE LA PLETINA DE CINTAS –
VISTA AMPLIADA ........................................................2-3
1. MECANISMO DE LA PLETINA DE CINTAS
(A/R & A/S : PLETINA A/R) ...............................2-3
2. MECANISMO DE LA PLETINA DE CINTAS
(A/R & A/S : PLETINA A/S) ...............................2-5
MECANISMO CD – VISTA AMPLIADA .....................2-7
ALTAVOZ – VISTA AMPLIADA...................................2-9
MODELO : MCS502F ..............................................2-9
VISTA PAQUETE DE ACCESORIOS.......................2-13
SECCIÓN 3
PIEZA AUDIO ELÉCTRICA
GUÍA DE SOLUCIÓN DE AVERÍAS...........................3-1
1. ALIMENTACIÓN (SMPS) ..................................3-1
2. P-SENS...............................................................3-2
3. COMPROBACIÓN DEL VKK............................3-2
4. CAMBIO DE MICOM (IC302)............................3-3
5. COMPROBACIÓN DEL P-CTRL......................3-3
6. SOLUCIÓN DEL PROBLEMA DEL SILENCIO
(ESTADO SILENCIADO)...................................3-4
7. ESTADO DE EXPEND IC (IC501/502) ............3-4
8. EL MODO FUNCIÓN NO TIENE SONIDO
(NJW1190) IC601...............................................3-5
9. SOLUCIÓN DE PROBLEMAS DE IC601
(NJW1190) ..........................................................3-8
10. SOLUCIÓN DE PROBLEMAS DEL
MÓDULO AMP...................................................3-9
11. COMPROBACIÓN DE GRABACIÓN (Q201,
Q202 ENCENDIDO : R276, R226 ALTA) .......3-10
12. COMPROBACIÓN GRABACIÓN
("NORMAL O REC"//"HIGH") ..........................3-11
1-1
DIAGRAMA DE BLOQUE INTERNO DE ICs .........3-12
1. HA12237F.........................................................3-12
2. NJW1190 ..........................................................3-13
3. AF330W20FT ...................................................3-13
4. AF350W01FT ...................................................3-15
DIAGRAMA DE CABLEADO....................................3-18
DIAGRAMAS DE BLOQUE ......................................3-20
DIAGRAMAS ESQUEMÁTICOS ..............................3-22
1. SMPS (ALIMENTACIÓN) – ESQUEMA.........3-22
2. SUB SMPS (ALIMENTACIÓN) –
ESQUEMA........................................................3-24
3. AUDIO PRINCIPAL – ESQUEMA...................3-26
4. PLETINA – ESQUEMA....................................3-28
5. USB, AUX2 Y AMP. AURICULARES –
ESQUEMA........................................................3-30
6. TOMA E/S – ESQUEMA .................................3-32
7. AMPLIFICADOR – ESQUEMA.......................3-34
8. AMP. WOOFER – ESQUEMA ........................3-36
9. PARTE DELANTERA – ESQUEMA ...............3-38
DIAGRAMA DE PLACA DE CIRCUITO IMPRESO ........3-40
1. PLACA P.C. PRINCIPAL..................................3-40
2. PLACA P.C. SMPS (ALIMENTACIÓN)...........3-42
3. PLACA P.C. SUB SMPS (ALIMENTACIÓN) .....3-43
4. PLACA P.C. DELANTERA...............................3-44
5. PLACA P.C. AMP .............................................3-46
6. PLACA P.C. AMP. WOOFER...........................3-48
SECCIÓN 4
PIEZA CD ELÉCTRICA
GUÍA DE SOLUCIÓN DE AVERÍAS...........................4-1
1. PIEZA CD............................................................4-1
2. PIEZA USB .........................................................4-9
FORMAS DE ONDA DEL PUNTO DE
COMPROBACIÓN MAKOR......................................4-10
ESQUEMAS................................................................4-13
1. ESQUEMA DEL CD.........................................4-13
2. ESQUEMA DEL USB.......................................4-15
DIAGRAMA DE CIRCUITO IMPRESO ....................4-17
PLACA P.C. DEL CD ..............................................4-17
SECCIÓN 5
LISTA DE PIEZAS DE
REPUESTO ....................................................5-1
 SECCIÓN 1 GENERAL
MEDIDAS DE PRECAUCIÓN EN LABORES DE MANTENIMIENTO
NOTAS RELACIONADAS CON LA MANIPULACIÓN DEL LECTOR
1. Notas de transporte y almacenamiento
1) El lector deberá permanecer en su bolsa conductora hasta el momento inmediatamente previo al uso.
2) El lector no debe ser expuesto a presiones externas o golpes.

Almacenamiento en bolsa conductora Impacto por caída

2. Notas de reparación
1) El lector incluye un imán de gran tamaño, y no debe acercarse nunca a materiales magnéticos.
2) El lector debe ser manipulado correctamente y con cuidado, teniendo cuidado de evitar presiones externas
y golpes. Si así fuera, el resultado podría ser una avería operativa o daños en la placa de circuito impreso.
3) Cada uno de los captadores ha sido ya ajustado individualmente a un alto nivel de precisión, motivo por el
que el punto de ajuste y los tornillos de instalación no deben tocarse nunca.
4) El haz del láser puede dañar los ojos!
No mire nunca directamente al haz del láser! Igualmente, no encienda NUNCA la alimentación de la pieza
de salida láser (lente, etc.) del lector si estuviera dañado.
5) Limpieza de la superficie de la lente

No mire NUNCA directamente al haz del láser, y no lo toque con

los dedos u otras partes expuestas de su cuerpo.

Si hubiera polvo en la superficie de la lente, límpielo mediante un pulverizador (como los empleados para
limpiar las lentes de las cámaras). La lente está sujeta por un delicado soporte.
Por lo tanto, al limpiar la superficie de la lente, utilice un bastoncillo de algodón con cuidado de
6) Nunca intente desmontar el resorte del lector ejerciendo una presión excesiva. Si la lente estuviera

Imán Presión

Presión

Cómo sujetar el lector

Lámina conductora

Bastoncillo de algodón

extremadamente sucia, aplique alcohol isopropílico al bastoncillo de algodón. (No utilice ningún otro
limpiador líquido, ya que podría dañar la lente.) Tenga cuidado de no aplicar demasiado alcohol en el
bastoncillo, y no permita que el líquido entre en el interior del lector.

1-2
NOTAS RELACIONADAS CON LA REPARACIÓN DE REPRODUCTORES DE CD
1. Preparación
1) Los reproductores de CD incorporan un gran número de CIs, así como un lector (diodo láser). Estos
componentes son muy sensibles y se ven fácilmente afectados por la electricidad estática. En el caso de
electricidad estática de alta tensión los componentes podrían resultar dañados, motivo por el que deben
manipularse con cuidado.
2) El lector está compuesto de numerosos componentes ópticos y otros de gran precisión.
Por lo tanto, tenga cuidado de evitar realizar labores de reparación o almacenamiento cuando la
temperatura o humedad son altas, en presencia de fuerte magnetismo o grandes cantidades de polvo.

2. Notas de reparación
1) Antes de reemplazar una pieza o componente, desconecte primero el cable de alimentación de la unidad.
2) Todo el equipamiento, instrumentos de medición y herramientas deben estar correctamente puestos a tierra.
3) Debe cubrir su mesa de trabajo con una lámina conductora puesta a tierra. Al extraer el lector láser de su
bolsa conductora, no lo coloque sobre ésta. (El motivo es la posibilidad de daños a causa de la electricidad
estática.)
4) Para evitar la fuga de CA, la parte metálica del soldador deberá estar puesta a tierra.
5) Todos los trabajadores deberán tener conexión a tierra por medio de un brazalete especial (1MΩ)
6) Tenga cuidado de no permitir que el lector láser entre en contacto con la ropa, a fin de evitar que la
electricidad estática de sus prendas escape por el brazalete.
7) El haz láser del lector NUNCA debe ser dirigido hacia los ojos o la piel desnuda.

Brazalete

Resistencia
(1 Mohm)
Resistencia
(1 Mohm) Lámina
conductora

ELIMINAR UNA AVERÍA

Podrá reiniciar la unidad a su estado inicial en caso de avería (avería en botones, pantalla, etc.).
Utilizando un buen conductor (como un controlador), simplemente cortocircuite el cable a REINICIO
en el interior del dial de volumen durante más de 3 segundos. Si reinicia su unidad, deberá volver a
introducir todos los ajustes (emisoras, reloj, temporizador).

NOTA: 1. Para operar el cable de REINICIO, tire del dial de volumen giratorio y suéltelo.
2. Si desea operar el cable de REINICIO será necesario desenchufar el cable de alimentación.
VOLUMEN
ARRIBA
cable de REINICIO

dial de VOLUMEN

ABAJO

1-3
MEDIDAS DE PRECAUCIÓN ESD
Dispositivos electrostáticamente sensibles (ESD)
Ciertos dispositivos semiconductores (estado sólido) pueden resultar fácilmente dañados por la electricidad
estática. Normalmente tales componentes son conocidos comúnmente como Dispositivos
electrostáticamente sensibles (ES) Ejemplos de dispositivos ESD típicos son los circuitos integrados y
algunos transistores de efecto campo y componentes de chips semiconductores. Debe utilizar las
siguientes técnicas para ayudarle a reducir las incidencias de daños en los componentes causados por la
electricidad estática.
1. Inmediatamente antes de manipular cualquier componente semiconductor o montaje equipado a tal
efecto, elimine cualquier carga electroestática presente en su cuerpo tocando una puesta a tierra segura.
Opcionalmente, obtenga y vista un dispositivo de muñequera de descarga disponible en el mercado, que
deberá retirar antes de aplicar potencia a la unidad bajo prueba a fin de evitar riesgos potenciales de
descarga eléctrica.
2. Después de retirar un montaje eléctrico equipado con dispositivos ESD, coloque el montaje sobre una
superficie conductora, como papel de aluminio, para evitar la acumulación de cargas electroestáticas o
la exposición del montaje.
3. Utilice únicamente un soldador con puesta a tierra para soldar o eliminar soldaduras en los dispositivos
ESD.
4. Utilice únicamente un dispositivo de eliminación de soldaduras antiestático. Ciertos dispositivos de
eliminación de soldaduras, no clasificados como “antiestáticos” pueden generar cargas eléctricas
suficientes como para dañar los dispositivos ESD.
5. No utilice productos químicos que incluya freón. Estos pueden generar cargas eléctricas suficientes
como para dañar los dispositivos ESD.
6. No saque un dispositivo ESD de repuesto de su embalaje protector hasta inmediatamente antes de su
instalación. (La mayor parte de los dispositivos ESD de repuesto están embalados con cables
cortocircuitados eléctricamente entre sí mediante espuma conductora, papel de aluminio o materiales
conductores similares)
7. Inmediatamente antes de retirar el material protector de los cables de un dispositivo ESD de repuesto,
ponga en contacto el material protector y el armazón o montaje decir cuitos en los que se instalará el
dispositivo.
PRECAUCIÓN : ASEGÚRESE DE QUE EL CHASIS O CIRCUITO NO RECIBE ALIMENTACIÓN
ELÉCTRICA, Y RESPETE TODAS LAS PRECAUCIONES DE SEGURIDAD.
8. Minimice los movimientos corporales durante el manejo de dispositivos ESD de repuesto ya
desempaquetados. (De lo contrario el movimiento inofensivo de, por ejemplo, el roce de su ropa o
levantar los pies de un suelo enmoquetado, puede generar la electricidad estática suficiente para dañar
un dispositivo ESD).

[PRECAUCIÓN. SÍMBOLOS GRÁFICOS]

EL SÍMBOLO DEL RELÁMPAGO CON FLECHAS DENTRO DE UN TRIÁNGULO
EQUILÁTERO ESTÁ PENSADO PARA ALERTAR AL PERSONAL DE SERVICIO DE LA
PRESENCIA DE “TENSIONES PELIGROSAS” NO AISLADAS, Y QUE PUEDEN TENER LA
MAGNITUD SUFICIENTE COMO PARA CONSTITUIR UN RIESGO DE DESCARGA
ELÉCTRICA.

EL SIGNO DE EXCLAMACIÓN DENTRO DE UN TRIÁNGULO EQUILÁTERO ESTÁ

PENSADO PARA ALERTAR AL PERSONAL DE SERVICIO DE LA PRESENCIA DE
INFORMACIÓN IMPORTANTE DE SEGURIDAD EN LA DOCUMENTACIÓN DE SERVICIO.

1-4
UBICACIÓN DE LOS CONTROLES DEL USUARIO
PANEL DELANTERO / POSTERIOR
MODELO MCV902

MODELO MCD502
1. • Botón DISC SKIP
• Botones SELECCIÓN DE DISCO (DISC1,
DISC2, DISC3)
• Botón OPEN/CLOSE
2. PANTALLA DE VISUALIZACI
3. Botón de encendid (POWER)
4. • Botón XDSS
• Botón AUTO TUNING DOWN/UP 6. PHONES (Toma p auriculares): ø6.3mm
Botón REWIND / FAST FORWARD ( ) 7. Posición PUSH EJECT(expulsar) - CINTA 1
• Botón PRESET DOWN / UP 8. • Conector GAME LINK (VIDEO IN, AUDIO L/R)
Botón BACKWARD PLAY ( ) : OPCIONAL • Conector USB
Botón FORWARD PLAY ( ) 9. PUERTA DE DISCO
• Botón STOP ( ) / CLEAR 10.• Botón CLOCK
• Botón OAO • Botón TIMER
5. • Botones de SELECCIÓN DE FUNCI • Botón ST. / MONO / NOR. DUBB.
[TUNER, TAPE, CD, AUX / AV, USB] • Botón CD SYNC. / HI-DUBB.
• Botón PLAY MODE / DEMO 11. • MIC1/ MIC2 (TOMAS PARA MICRÓFONO)
• Botón PROG. MEMO. : ø6.3mm - OPCIONAL
• Botón REC / PAUSE • MIC VOL. (DIAL DE VOLUMEN PARA EL
(RECORD / RECORD PAUSE) MICRÓFONO) - OPCIONAL
• Botón SET / RDS (OPCIONAL) / CD[ ] / AM-NOISE 12.Posición PUSH EJECT (expulsar) - CINTA 2
• DIAL DE VOLUMEN 13.TERMINAL SPEAKER (modelo MCV902 )
• Botón EQ 14.CABLE DE ALIMENTACIÓN
• Botón SURROUND 15.TERMINAL SPEAKER (modelo MCD502)
• Botón USER EQ 16.Toma AM / FM ANTENNA
• Botón MP3 OPT (MP3 OPTIMIZER) 17.Conector AUX IN (AUXILIARY INPUT)
• MULTI JOG 18.Conector VIDEO OUT
MANUAL TUNING 19.Conector WOOFER SYSTEM (modelo MCV902)
CD SKIP ( ) 20.TERMINAL SUBWOOFER SPEAKER
CLOCK ADJUST (modelo MCV902)

1-5
MANDO A DISTANCIA

1-6
ESPECIFICACIONES
MODELO
MÓDULO MCV902 MCD502
Alimentación Consulte el panel posterior de la unidad.
Consumo de energía Consulte el panel posterior de la unidad.
[GENERAL]
Peso neto 8.45kg 8kg
Dimensiones externas (An. x Al. x Prf.) 280 X 365 X 370mm
Frecuencia de respuesta 40 ~ 20000Hz
[CD] Relación señal-ruido 75dB
Gama dinámica 80dB
Gama de sintonización FM 87.5 ~ 108.0MHz or 65 ~ 74MHz, 87.5 ~ 108.0MHz
Frecuencia intermedia 10.7MHz
FM
Relación señal/ruido 60/55dB
[Sintoni- Frecuencia de respuesta 140 ~ 10000Hz
zador] Gama de sintonización 522 ~ 1620 kHz or 520 ~ 1720kHz
AM Frecuencia intermedia 450kHz
(MW) Relación señal/ruido 30dB
Frecuencia de respuesta 140 ~ 1800Hz
Delante : 270W + 270W (MCV902 Modelo)
Potencia de salida 250W + 250W (MCV502 Modelo)
Envolvente : 110W + 110W (MCV902 Modelo)
[AMP] Realzador de graves : 175W + 175W (MCV902 Modelo)
T.H.D 0.7%
Frecuencia de respuesta 42 ~ 20000Hz
Relación señal-ruido 75dB
Velocidad de cinta 3000 3% (MTT-111. VELOCIDAD-NORMAL)
Fluctuación y trémolo 0.25% (MTT -111, JIS-WTD)
F.F/REW Tiempo Time 120sec (C-60)
[CINTA] Frecuencia de respuesta 125 ~ 8000Hz
Relación señal-ruido 43dB
Separación de canal 50dB (P/B) / 45dB (R/P)
Relación de borrado 55dB (MTT-5511)
Altavoz delantero (L/R) Altavoz envolvente (L/R)
Nombre del altavoz
MCS902F / MCS502F MCS902S
Tipo Reflejo de graves 2 vías 2 altavoces Reflejo de graves 2 vías 2 altavoces
Impedancia 6Ω 24Ω
Frecuencia de respuesta 60 ~ 20000Hz 70 ~ 20000Hz
[ALTAVOCES] Nivel de presión acústica 86dB/W (1m) 83dB/W (1m)
Potencia nominal de entrada 270W / 250W 110W
Potencia máxima de entrada 540W / 500W 220W
Dimensiones netas (An. x Al. x Prf.) 272 x 455 x 320mm 210 x 450 x 280mm
Peso neto (1EA) 9.17kg 4.62kg
Nombre del altavoz MCS902AW MCS902W
Tipo 1 vía, 1 altavoz 1 vía, 1 altavoz
Impedancia 12Ω 12Ω
Frecuencia de respuesta 55 ~ 1500Hz 55 ~ 1500Hz
[Realzador Nivel de presión acústica 85dB/W (1m) 85dB/W (1m)
de graves]
Potencia nominal de entrada 175W 175W
Potencia máxima de entrada 350W 350W
Dimensiones netas (An. x Al. x Prf.) 273 x 370 x 322mm 273 x 370 x 322mm
Peso neto (1EA) 7.3kg 7.3kg

* El diseño y las especificaciones están sujetos a cambios sin previo aviso.

1-7
MEMORÁNDUM

1-8
SECCIÓN 2 VISTA AMPLIADA
VISTA AMPLIADA DEL MOSTRADOR
A26
450
303

250 452

255 SVC purchase order caution

A46 MAIN board is array coming USB board.

450 454 Purchase order board separately supply
288 incomprehensible.
275 A41 Supply is possible in Location No A46
450 state in exploded views.
CD
265

266
450
248
450
450 280
259 453 450
260 293
265 CABLE2 FAN

268 CABLE6 454

274 450
A56 454
261
292
450

274

269 450 MAIN 450 279

457
270 A46 453
278
283 301
271 CABLE5 456
450 A47 450
A43

FRONT
454 SMPS
454

CABLE1

289 276
450
450 450
450
305

A00 455

285
277 SUB
281
291 A52
451
282

2-1 2-2
MECANISMO DE LA PLETINA DE CINTAS – VISTA AMPLIADA
1. MECANISMO DE LA PLETINA DE CINTAS (A/R & A/S : PLETINA A/R)

006
021
037
001 019 020
007 018

017
008

002

003 A01

015

022
023
009

025
009
A02

011

013

2-3 2-4
2. MECANISMO DE LA PLETINA DE CINTAS (A/R & A/S : PLETINA A/S)

021

019

018 020
007
017
008 016

015
003
022

009 023

025

009
A03

011

013

2-5 2-6
MECANISMO CD – VISTA AMPLIADA

416

A26

151

159
A32

156 188
422
189
441 190
165 155 418
418
170
419 153
417
173
164
163
417 168 181
166 162

417 440
A30
167

421
416
184
A35
187

421
172
177

175

186

417
185

2-7 2-8
ALTAVOZ – VISTA AMPLIADA
MODELO : MCS502F

A80 A80B

857
A80A

855 856
850 854

851

857

862
852
860

853
859

858
861
WIRE82

2-9 2-10
MEMORÁNDUM MEMORÁNDUM

2-11 2-12
VISTA DEL PAQUETE DE ACCESORIOS

2-13
 SECCIÓN 3 PIEZA AUDIO ELÉCTRICA
GUÍA DE SOLUCIÓN DE AVERÍAS
1. ALIMENTACIÓN (SMPS)
COMPRUEBE EL PATRÓN CONECTE LA
NO HAY ALIMENTACIÓN
DE LA LÍNEA CA LÍNEA ABIERTA

COMPRUEBE EL
CAMBIE EL FUSIBLE
FUSIBLE F901

COMPRUEBE LA
IMPEDANCIA BAJA
IMPEDANCIA PIN +
CAMBIE CONJUNTO
A - DE BD901

COMPRUEBE EL COMPRUEBE EL
VOLTAJE DE C986 CORTORCUITO DE
(5,6V) LA LÍNEA

COMPRUEBE
CONEXIÓN CN902,
CN903

INSERTE EL CABLE DE
NO HAY SONIDO ALIMENTACIÓN PASADOS
10 SEGUNDOS

COMPRUEBE EL VOLTAJE DE COMPRUEBE EL CORTOCIRCUITO

C961, C951(MÁS DE 40V) DEL MÓDULO AMP

COMPRUEBE EL VOLTAJE DE CAMBIE FR971, 972, 974, 975

C958, C968 ( 9V)

PROTECCIÓN INSERTE EL CABLE DE COMPRUEBE QUE NO HAYAN

PANTALLA DE VISUALIZACIÓN ALIMENTACIÓN PASADO 1 MINUTO LISTAS DE SONIDOS

3-1
2. P-SENS
SECCIÓN P-SENS

SÍ

CONJUNTO SMPS NO CONSULTA DE SOLUCIÓN DE

CN902 - -> COMPROBACIÓN
5,1V DE 7PIN PROBLEMAS SMPS

SÍ

COMPRUEBE NO COMPRUEBE EL ESTADO DE

5,1V DE 7PIN DE CN710 DE LA PCB
PRINCIPAL CONEXIÓN DE CN710

SÍ

COMPRUEBE NO COMPRUEBE CORTOCIRCUITOS Y CORTES

5,1V DE 6PIN DE CN304 DE LA
PCB PRINCIPAL EN EL PATRÓN DE LA PCB PRINCIPAL

SÍ

COMPRUEBE 5,1V DE 35PIN DE

PN304 DELANTERO
SÍ

COMPRUEBE NO COMPRUEBE EL ESTADO DE 5V DEL

EL ESTADO DEL IC304 (RESET IC) VOLTAJE DE ENTRADA DE IC304
DELANTERO

SÍ SÍ

COMPRUEBE 4,4V DE
CAMBIO DE KIA7042 DE IC304
1PIN DE IC302 µ-COM

3. COMPROBACIÓN DEL VKK

COMPROBACIÓN DEL VKK

SÍ

COMPRUEBE CC -32V NO CONSULTA DE SOLUCIÓN DE

DE 10 PIN DE CN710 PROBLEMAS SMPS

SÍ

COMPRUEBE EL VOLTAJE
DE 50PIN DE IC301

3-2
4. CAMBIO DE MICOM (IC302)
CAMBIO DE MICOM
(IC302)
SÍ
CONSULTA
COMPRUEBE NO DE SOLUCIÓN DE
EL "P-SENS" PROBLEMAS P-SENS

SÍ

COMPRUEBE NO COMPRUEBE NO CAMBIE TR

10PIN (BAJO --> ALTO) EL ESTADO DE "Q302, Q303"
DE "RESET" Q302, Q303
IC302

SÍ SÍ

CONSULTA DE
COMPRUEBE COMPRUEBE
NO NO COMPRUEBE 6PIN NO SOLUCI_N DE
EL VOLTAJE DE VDD +5.6V(MI) DE 34PIN DE
(19, 20, 59) PIN DE CN710 PRINCIPAL PROBLEMAS
PN304
DE IC302 SMPS

SÍ SÍ

COMPRUEBE
LA SEÑAL DE VIBRACIÓN NO
CAMBIO DE X301, X302
X301: 9.8304MHz, X302 :
32.768KHz

SÍ

CAMBIE IC302

5. COMPROBACIÓN DEL P-CTRL

COMPROBACIÓN DEL P-CTRL

SÍ

COMPRUEBE NO
"P-CTRL" DE 32PIN DE PN304 COMPRUEBE EL ESTADO DE IC302 MICOM
(ALTA)
SÍ

COMPRUEBE NO COMPRUEBE SMPS + PLACA A

5PIN DE CN710 PLACA PRINCIPAL

SÍ

CONSULTA DE SOLUCIÓN DE
PROBLEMAS SMPS

3-3
6. SOLUCIÓN DEL PROBLEMA DEL SILENCIO (ESTADO SILENCIADO)
SOLUCIÓN DEL
PROBLEMA DEL SILENCIO
(ESTADO SILENCIADO)
SÍ

Emisor NO COMPRUEBE NO COMPRUEBE EL ESTADO

EL ESTADO ALTO DE 57PIN
"ALTO" Q752 (A102) DE LA IC302 EXPEND IC (IC305)
MICOM
SÍ SÍ

COMPRUEBE EL ESTADO FALLO DE Q752 (A102)

SÍ DE Q752 (A102) IMPLICA CAMBIO

SÍ
FALLO DE EXPEND IC
(IC305) IMPLICA CAMBIO

COMPRUEBE NO
"ALTA" DE LA BASE Q701, CADA PIEZA CAMBIO TR
Q751(D1302)
SÍ

SILENCIO

7. ESTADO DE EXPEND IC(IC501/502)

ESTADO DE EXPEND IC
(IC501/502)

SÍ

COMPRUEBE NO COMPRUEBE NO CAMBIO DE D553/D551

EL VOLTAJE DE VDD D553/D551(1SS133) (1SS133)
DE 16PIN
SÍ SÍ SÍ

3 COMPRUEBE NO COMPRUEBE NO COMPRUEBE EL

(CLK1/2) DE 39/44PIN DE PATRÓN PCB
"EXP-CLK" MICOM (IC302)

SÍ SÍ SÍ

2 COMPRUEBE NO COMPRUEBE NO COMPRUEBE EL

72PIN DE MICOM PATRÓN PCB
"EXP-DATA" (IC302)
SÍ SÍ

4PIN ~15PIN NO FALLO DE EXPEND IC

CADA UNO COMPRUEBE
EL ESTADO DEL IMPLICA CAMBIO
PUERTO
SÍ

EXPEND IC CORRECTO

3-4
8. EL MODO FUNCIÓN NO TIENE SONIDO (NJW1190) IC601
CINTA

COMPRUEBE COMPRUEBE EL ESTADO DE

ENTRADA (ENTRADA DEL NO
CONEXIÓN DEL CABLE DEL
CABEZAL) DE IC201PLETINA
"A" 32,39 PLETINA CABEZAL DE LA PLETINA
"B" 34,37

SÍ
COMPRUEBE
COMPRUEBE NO EL ESTADO DE NO COMPRUEBE 2
SALIDA DE IC201 10PIN (PB MUTE) PIN/3 DE IC502 (DATA/CLK)
(5,26PIN) DELANTERO
SÍ

COMPRUEBE VDD
16PIN DE IC502
SÍ SÍ
SÍ

CAMBIE EXPEND
IC DE IC502

COMPRUEBE ENTRADA DE COMPRUEBE "ALTA" DE NO GRABACIÓN DE ESTADO "

SEÑAL DE 3, 36PIN DE IC601 4PIN(REC SW) DE IC502 BAJA" DE 4PIN

SÍ SÍ

COMPRUEBE NO CONSULTA DE SOLUCIÓN DE

SALIDA DE SEÑAL DE 17, COMPRUEBE Q212 (C) "ALTA"
PROBLEMAS DE IC601(NJW1190)
22PIN DE IC601
SÍ

COMPRUEBE Q213 (C) "BAJA"

SÍ

COMPRUEBE ALTA "REC-BAIS"

SÍ
DE 13 PIN DE IC502

SÍ

COMPRUEBE LA SEÑAL DE
VIBRACIÓN L203(4,7mH)

SÍ

COMPRUEBE SEÑAL DE
SALIDA DE LA PLETINA GRABACIÓN DE ENTRADA
7/32 DE IC601

3-5
 AUX

SÍ

COMPRUEBE SALIDA DE SEÑAL DE JK601

SÍ

COMPRUEBE NO COMPRUEBE EL PATRÓN DE LA

ENTRADA DE SEÑAL DE PCB PRINCIPAL
5, 34PIN DE IC601

SÍ

COMPRUEBE NO CONSULTA DE SOLUCIÓN DE

SALIDA DE SEÑAL DE
PROBLEMAS DE IC601 (NJW1190)
17, 22PIN DE IC601

SÍ

SALIDA AUX

CD

SÍ
COMPRUEBE SEÑAL DE 6, 8PIN DE
PN709 & CONSULTA DE SOLUCIÓN
DE PROBLEMAS DEL CD
SÍ

COMPRUEBE NO COMPRUEBE EL PATRÓN DE

ENTRADA DE SEÑAL DE
LA PCB PRINCIPAL
4, 35PIN DE IC601

SÍ

COMPRUEBE NO CONSULTA DE SOLUCIÓN DE

SALIDA DE SEÑAL DE
PROBLEMAS DE IC601 (NJW1190)
17, 22PIN DE IC601

SÍ

SALIDA CD

3-6
 SINTONIZADOR

SÍ

COMPRUEBE NO COMPRUEBE NO COMPRUEBE "+12V" DE

SEÑAL TU101 3/5 EL VOLTAJE DE "+9V" DE 2PIN DE CN701
2PIN DETU101
SÍ

COMPRUEBE NO COMPRUEBE IC302 MICOM

6, 7, 8, 9PIN DE TU101 (PLL-CE,
PLL-DI, CLK, PLL-DO) (PIN 73, 71, 70, 72)
SÍ

SÍ
CAMBIO DEL MÓDULO DEL
SINTONIZADOR

COMPRUEBE NO CAMBIO DEL MÓDULO DEL

ENTRADA DE SEÑAL
DE 2, 37PIN DE SINTONIZADOR
IC601
SÍ

COMPRUEBE NO COMPRUEBE EL PATRÓN DE

SALIDA DE SEÑAL DE 17, LA PCB PRINCIPAL
22 PIN DE IC601

SÍ

SALIDA SINTONIZADOR

MIC

SÍ

COMPRUEBE NO COMPRUEBE NO
"MIC-SIGNAL" DE SENSIBILIDAD DEL COMPRUEBE JK401, JK402
1PIN DE PN304 MICRÓFONO DE 31,
34PIN DE IC302
SÍ SÍ

SÍ COMPRUEBE NO COMPRUEBE SALIDA DE

COMPRUEBE SEÑAL (PATRÓN
OW601) DE 44PIN DE IC601
SÍ
COMPRUEBE SALIDA DE
SEÑAL DE 17, 22PIN DE IC601
SÍ
MIC OUTPUT
ENTRADA DE SEÑAL DE
8PIN DE IC402 4PIN DE JK401, JK402
SÍ
SÍ
SALIDA MIC COMPRUEBE
COMPRUEBE SALIDA DE
IC402 6PIN "+9V"
SEÑAL DE 7PIN DE IC402
SÍ
COMPRUEBE ENTRADA DE
SEÑAL DE 2PIN DE IC402
SÍ
COMPRUEBE SALIDA DE
SEÑAL DE 3PIN DE IC402

3-7
9. SOLUCIÓN DE PROBLEMAS DE IC601 (NJW1190)
SOLUCIÓN DE PROBLEMAS DE
IC601 (NJW1190)

SÍ

COMPRUEBE NO CONSULTA DE COMPRUEBE

LA ENTRADA DE VOLTAJE DE 24PIN VOLTAJE SMPS
DE IC601

SÍ

COMPRUEBE
ONDA POR PULSOS DE 19, 20 SDA, NO
COMPRUEBE 7, 72PIN DE IC302
SCA DE IC601 (COMPRUEBE
GIRO VOL +)
SÍ

SOLUCIÓN DE PROBLEMAS DE IC302

SÍ

COMPRUEBE
SEÑAL DEL PUERTO DE NO
ENTRADA DE FUNCIÓN (SOLUCIÓN CAMBIE IC601
DE PROBLEMAS DE
NJW1190)

SÍ

COMPRUEBE SALIDA DE
ONDA DE 17, 22PIN DE IC601

SÍ

IC601 CORRECTO

3-8
10. SOLUCIÓN DE PROBLEMAS DEL MÓDULO AMP
SOLUCIÓN DE PROBLEMAS
DEL MÓDULO AMP

SÍ

COMPRUEBE ALTA DE NO CONSULTA DE SOLUCIÓN DE

9PIN (AMP-PWR) DE IC501 PROBLEMAS DE EXPEND IC

SÍ

COMPRUEBE NO PROTECCIÓN "ALTA" --> COMPRUEBE

"PROTECTION" DE 3PIN DE PN702 EL ESTADO ON/OFF AMPS Y DEL
(ALTA --> BAJA) VOLTAJE SMPS
SÍ
COMPRUEBE EL MÓDULO
SÍ AMP: MOS FET ESTÁN
CORTOS --> AMP GASTADO
SÍ

COMPRUEBE ALTA
CAMBIO DEL MÓDULO AMP
"AMP-ON/OFF" DE 11 PIN DE IC701

SÍ

COMPRUEBE BAJA
"PROTECTION" DE 12 PIN DE IC701

SÍ

COMPRUEBE NO CONSULTA DE SOLUCIÓN

+65V & -65V CADA UNO 3, 20 Y5,18 DE PROBLEMAS SMPS
DE IC701

SÍ

ICOMPRUEBE 9V DE NO CONSULTA DE SOLUCIÓN

9,14 DE IC701 DE PROBLEMAS SMPS

SÍ

COMPRUEBE ENTRADA DE SEÑAL

DE 10, 13 DE IC701

SÍ

COMPRUEBE SALIDA DE SEÑAL

DE 6, 17 DE IC701

SÍ

CORRECTO

3-9
11. COMPROBACIÓN DE GRABACIÓN (Q201, Q202 ENCENDIDO : R276, R226 ALTA)
COMPRUEBE ENTRADA DE
VOLTAJE DE 21 PIN DE IC601

SÍ

COMPRUEBE
ENTRADA DE SEÑAL
DE 5, 34PIN DE 2, 37 CINTA NO COMPRUEBE ENTRADA
3, 36 CD 4,35 AUX DE CADA DE GRABACIÓN
SINTONIZADOR DE
ENTRADA DE
IC601

SÍ

COMPRUEBE NO COMPRUEBE LA LÍNEA

ENTRADA DE 7, 24PIN DE ENTRADA
DE IC201
SÍ

COMPRUEBE NO SI NO HAY SEÑAL,

SALIDA DE 10, 21PIN CAMBIE EL IC (IC201)
DE IC201

SÍ

COMPRUEBE NO COMPRUEBE NO
OSCILACIÓN DE 2, 3PIN EL ESTADO DE 13PIN COMPRUEBE EL VOLTAJE
DE L203 DE IC502
SÍ

COMPRUEBE 0.6V NO SOLUCIÓN DE PROBLEMAS

DE Q205 BASE DE IC502

SÍ

SÍ COLECTOR DE NO
CAMBIE Q204
Q204 BAJO

SÍ

NO
CAMBIE Q203 CAMBIE L203

SÍ
COMPRUEBE EL ESTADO DE
CORRECTO
4PIN DE IC502

SÍ

COMPRUEBE
EL ESTADO DE Q213 212

SÍ

CAMBIO DE PLETINA

3-10
12. COMPROBACIÓN GRABACIÓN ("NORMAL O REC"//"HIGH")
COMPRUEBE ENTRADA
DE 7, 32 DE IC601

SÍ

COMPRUEBE
ENTRADA DE SEÑAL DE 5, NO
34PIN DE 2,37 CINTA 3,36 CD 4,35 AUX COMPRUEBE ENTRADA DE GRABACIÓN
DE CADA SINTONIZADOR DE
ENTRADA DE IC601

SÍ

COMPRUEBE ENTRADA NO
COMPRUEBE LA LÍNEA DE ENTRADA
DE 7, 24PIN DE IC201

SÍ

COMPRUEBE SALIDA
DE 10, 21PIN DE IC201

3-11
DIAGRAMA DE BLOQUE INTERNO DE ICs
1. HA12237F

3-12
2. NJW1190

3. AF330W20FT
3-1. ASIGNACIÓN DE CLAVIJAS

3-13
3-2. DIAGRAMA LÓGICO

3-3. DESCRIPCIONES DE CLAVIJAS

3-14
4. AF350W01FT
4-1. ASIGNACIÓN DE CLAVIJAS

4-2. DIAGRAMA LÓGICO

3-15
4-3. DESCRIPCIONES DE CLAVIJAS

3-16
MEMORÁNDUM

3-17
DIAGRAMA DE CABLEADO

3-18 3-19
DIAGRAMAS DE BLOQUE

3-20 3-21
 INSTRUCCIONES DE SEGURIDAD IMPORTANTES NOTA :

AL REALIZAR TAREAS DE MANTENIMINETO EN ESTE ESQUEMA PARA PODERLOS IDENTIFICAR CON 1. Las partes sombreadas ( ) son fundamentales para la

DIAGRAMAS ESQUEMÁTICOS CHASIS, BAJO NINGUNA CIRCUNSTANCIA DEBERÍA

MODIFICARSE EL DISEÑO ORIGINAL NI ALTERARSE
SIN PERMISO DE LG CORPORATION. TODOS LOS
FACILIDAD. ESTE DIAGRAMA DE CIRCUITO PUEDE
DIFERIR EN OCASIONES DEL CIRCUITO REAL
UTILIZADO. DE ESTE MODO, LA IMPLEMENTACIÓN
seguridad. Recambie únicamente con otras con el
mismo número de pieza.
2. La tensión de la CC se mide con la ayuda de un
COMPONENTES DEBERÁN SUBSTITUIRSE DE LOS ÚLTIMOS CAMBIOS POR MEJORAS EN voltímetro digital durante el modo de reproducción.

1. SMPS (ALIMENTACIÓN) – ESQUEMA ÚNICAMENTE CON TIPOS IDÉNTICOS A LOS DEL

CIRCUITO ORIGINAL. LOS COMPONENTES
SEGURIDAD Y RENDIMIENTO EN EL PRODUCTO NO
SUFRE RETRASOS POR POSIBLES DEMORAS EN LA
ESPECIALES APARECEN SOMBREADOS EN EL IMPRESIÓN DE LA NUEVA DOCUMENTACIÓN.

3-22 3-23
 INSTRUCCIONES DE SEGURIDAD IMPORTANTES
AL REALIZAR TAREAS DE MANTENIMINETO EN ESTE
CHASIS, BAJO NINGUNA CIRCUNSTANCIA DEBERÍA
MODIFICARSE EL DISEÑO ORIGINAL NI ALTERARSE
SIN PERMISO DE LG CORPORATION. TODOS LOS
COMPONENTES DEBERÁN SUBSTITUIRSE
2. SUB SMPS (ALIMENTACIÓN) – ESQUEMA ÚNICAMENTE CON TIPOS IDÉNTICOS A LOS DEL
CIRCUITO ORIGINAL. LOS COMPONENTES
ESPECIALES APARECEN SOMBREADOS EN EL
3-24 3-25
ESQUEMA PARA PODERLOS IDENTIFICAR CON
FACILIDAD. ESTE DIAGRAMA DE CIRCUITO PUEDE
DIFERIR EN OCASIONES DEL CIRCUITO REAL
UTILIZADO. DE ESTE MODO, LA IMPLEMENTACIÓN
DE LOS ÚLTIMOS CAMBIOS POR MEJORAS EN
SEGURIDAD Y RENDIMIENTO EN EL PRODUCTO NO
SUFRE RETRASOS POR POSIBLES DEMORAS EN LA
IMPRESIÓN DE LA NUEVA DOCUMENTACIÓN.
3. AUDIO PRINCIPAL – ESQUEMA

3-26 3-27
4. PLETINA – ESQUEMA

3-28 3-29
5. USB, AUX2 Y AMP. AURICULARES – ESQUEMA

3-30 3-31
6. TOMA E/S – ESQUEMA

3-32 3-33
7. AMPLIFICADOR – ESQUEMA

3-34 3-35
8. AMP. WOOFER – ESQUEMA

3-36 3-37
9. PARTE DELANTERA – ESQUEMA

3-38 3-39
DIAGRAMA DE PLACA DE CIRCUITO IMPRESO
1. PLACA P.C. PRINCIPAL

3-40 3-41
2. PLACA P.C. SMPS (ALIMENTACIÓN) 3. PLACA P.C. SUB SMPS
(ALIMENTACIÓN)

3-42 3-43
4. PLACA P.C. DELANTERA

3-44 3-45
5. PLACA P.C. AMP
(PARTE SUPERIOR) (PARTE INFERIOR)

3-46 3-47
 MEMORÁNDUM
6. PLACA P.C. AMP. WOOFER

3-48 3-49
 SECCIÓN 4 PIEZA CD ELÉCTRICA
GUÍA DE SOLUCIÓN DE AVERÍAS
1. PIEZA CD
ENCIENDA EL CD

SÍ

COMPRUEBE ABRIR NO COMPRUEBE LOS CONECTORES

- CERRAR (PN803, PN804)
NO
COMPRUEBE VOLTAJE DE CN806
PIN1 : 12V, PIN2 : 6,3V
SÍ NO
COMPRUEBE Vtg PN805
PIN22 : CERRAR, PIN23 : ABRIR

COMPRUEBE NO COMPRUEBE LOS CONECTORES

“READING” EN PANTALLA (PN802, PN803, PN804, CN806, PN814)
NO
COMPRUEBE EL CIRCUITO DE LA
SÍ INTERFAZ MICOM (PN805) (CE, BTL-MUTE,
CD-IN, CD-OUT, CLK, WRQ, FSEQ)

COMPRUEBE NO COMPRUEBE LOS CONECTORES

LECTURA CORRECTA (PN801, PN802)
NO

COMPRUEBE EL MOVIMIENTO DE LECTURA

NO

SÍ COMPRUEBE LC78692 (IC801)

NO

COMPRUEBE AM5810FP (IC802)

COMPRUEBE CN806 COMPRUEBE

SI REPRODUCE, NO LA SEÑAL DE AUDIO
COMPRUEBE SALIDA PIN6 : L_Ch (IC801 PIN76 : LCHO)
DE AUDIO PIN8 : R_Ch (IC801 PIN78 : RCHO)
SÍ

CORRECTO

4-1
1-1. ABRIR - CERRAR NG

COMPRUEBE EL CIERRE DE LOS

CONECTORES (PN803, PN804, PN814)
SÍ

COMPRUEBE
EL CIRCUITO DE ALI- NO ALIMENTACIÓN PRINCIPAL
MENTACIÓN (PN805, CN806) CN806
PIN1 : 12V, PIN2: 6,3V PN805 DEFECTUOSA
PIN8 : +5V_AD

SÍ

COMPRUEBE
EL CAMBIO DE VOLTAJE DE ABRIR
- CERRAR DE IC803 VOLTAJE DE ENTRADA NO
MICOM DEFECTUOSO
PIN6 : 12V, PIN7 : 6,3V (PN805 PIN2 :
BTL_MUTE, 23 : ABRIR,
22 :CERRAR)

SÍ

COMPRUEBE EL
CAMBIO DE VOLTAJE LO+, LODE NO
IC803 DEFECTUOSO
IC803 (PN805 PIN23 : ABRIR,
PIN22 : CERRAR)

SÍ

MECANISMO DEFECTUOSO

4-2
1-2. COMPRUEBE “READING” EN PANTALLA (= SÓLO “CD” EN PANTALLA)

COMPRUEBE EL BLOQUEO DEL

CONECTOR (PN802, PN803,
PN804, PN805, CN806)
SÍ

COMPRUEBE
EL PUERTO DE ALIMENTACIÓN NO CONECTOR DEFECTUOSO O ALIMENTACIÓN
(PN805, CN806) CN806 PIN1 : 12V, PRINCIPAL DEFECTUOSA
PIN2 : 6,3V, PIN4 : 5V PN805
PIN8 = 5V_AD

SÍ

COMPRUEBE NO
EL VOLTAJE EL PIN 2 DE IC804 IC804 DEFECTUOSO
IC804 PIN2 : 3,3V

SÍ

COMPRUEBE NO
LA SEÑAL DE REINICIO DE PN805 MICOM O CONECTOR DEFECTUOSOS
PN805 PIN19 : 5V

SÍ

COMPRUEBE
EL CIRCUITO DE LA
INTERFAZ MICOM (PN805)
COMPRUEBE LA SEÑAL DE PIN 1, 3, 4,
15, 19, 26 DE PN805 (1 : CE, 3 : DI, 4 : CLK, NO
15 : D0, 19 : RST, 18 : FSEQ, 26: WRQ) MICOM O CONECTOR DEFECTUOSOS
PIN3 DI : De DSP a Micom PIN15
DO : De Micom a DSP
COMPRUEBE LA
FORMA DE
ONDA Nº 1

SÍ

IC801 DEFECTUOSO

4-3
1-3. COMPRUEBE LECTURA CORRECTA (= “NO DISC” EN PANTALLA)

COMPRUEBE EL BLOQUEO
DEL CONECTOR
(PN801, PN802)

A
?
SE MUEVE NO COMPRUEBE PN802 NO LECTURA O IC802 O IC801
EL SLED? PIN 3, 4 (SL+, SL-) DEFECTUOSOS

SÍ
B
?
SE MUEVE NO COMPRUEBE PN801 NO LECTURA O IC802 O IC801
LA LENTE? (+ ARRIBA Y PIN 13,16 (FA+, FA-) DEFECTUOSOS
ABAJO)

SÍ
C
?
SE ILUMINA NO COMPRUEBE PN801 NO LECTURA O
EL LÁSER? PIN 10 (LD) IC801 DEFECTUOSOS

SÍ
D

? NO COMPRUEBE PN802 NO LECTURA O IC802 O IC801

ROTA EL EJE? PIN 5, 6 (SP+, SP-) DEFECTUOSOS

SÍ E

? NO COMPRUEBE PN801 NO LECTURA O IC802 O IC801

LECTURA CORRECTA?
PIN 14, 15 (TA+, TA-) DEFECTUOSOS

4-4
1-4. COMPROBACIÓN DE LECTURA CORRECTA DE A (= “NO DISC” EN PANTALLA)

APARECE APARECE
LA FORMA DE ONDA LA FORMA DE
SL+ EN (IC802 PIN13 Y NO ONDA SLIN EN NO
PN 802 PIN3) FORMA DE (IC802 PIN5) FORMA DE IC801 DEFECTUOSO
ONDA Nº 2 ONDA DEL ONDA Nº 2 ONDA DE
MOTOR DEL LA UNIDAD
SLED SLED

NO

SÍ
IC802 DEFECTUOSO

COMPRUEBE NO CONECTOR PN802

LA LÍNEA DEL CONECTOR DEFECTUOSO
PN802
SÍ

MOTOR DEL SLED DE

LECTURA DEFECTUOSO

1-5. COMPROBACIÓN DE LECTURA CORRECTA B (= “NO DISC” EN PANTALLA)

APARECE APARECE
LA FORMA DE ONDA LA FORMA DE
FA+ EN (IC802 PIN16 Y NO ONDA FAIN- EN (IC802 NO
PN801 PIN13) FORMA DE ONDA PIN 25) FORMA DE ONDA IC801 DEFECTUOSO
Nº 3 ONDA DE LA UNIDAD DE Nº 3 ONDA DE LA
LA BOBINA DE UNIDAD DE CON-
CONCEN- CENTRACIÓN
TRACIÓN
NO

SÍ
IC802 DEFECTUOSO

COMPRUEBE NO CONECTOR PN801

LA LÍNEA DEL CONECTOR DEFECTUOSO
PN801

SÍ

ACCIONADOR DE LA
CONCENTRACIÓN DE
LECTURA DEFECTUOSO

4-5
1-6. COMPROBACIÓN DE LECTURA CORRECTA DE C (= “NO DISC” EN PANTALLA)

?
SE SE
APLICA ?V A PIN10 APLICA 3,3 V A
DE PN801? COMPRUEBE NO PIN30, 36, 39, 41, 61, 68, NO
75 DE IC801 COMPRUEBE IC804 DEFECTUOSO
EL VOLTAJE DE
ALIMENTACIÓN EL VOLTAJE DE
DEL LÁSER ALIMENTACIÓN
RF IC

SÍ

ES 2, 3 V
PIN18 (LDO) DE IC801 NO
COMPRUEBE EL VOLTAJE IC801 DEFECTUOSO
SÍ DE CONTROL
DEL LÁSER

SÍ

Q801 O D801 DEFECTUOSOS

COMPRUEBE NO CONECTOR PN801

LA LÍNEA DEL CONECTOR DEFECTUOSO
PN801
SÍ

PIEZA DEL LÁSER DE

LECTURA DEFECTUOSO

4-6
1-7. COMPROBACIÓN DE LECTURA CORRECTA DE D (= “NO DISC” EN PANTALLA)

APARECE
LA FORMA DE ONDA APARECE
SP+ EN (IC802 PIN11 Y NO LA FORMA DE ONDA NO
PN802 PIN 5) FORMA DE ONDA SPIN EN (IC802 PIN6) FORMA IC801 DEFECTUOSO
Nº 4 ONDA DE LA UNIDAD DE ONDA Nº 4 ONDA DE
DEL MOTOR LA UNIDAD
DEL EJE DEL EJE

SÍ

SÍ
IC802 DEFECTUOSO

COMPRUEBE NO CONECTOR PN802

LA LÍNEA DEL CONECTOR DEFECTUOSO
PN802
SÍ

MOTOR DEL EJE DE

LECTURA DEFECTUOSO

4-7
1-8. COMPROBACIÓN DE LECTURA CORRECTA DE E (= “NO DISC” EN PANTALLA)

APARECE APARECE
LA FORMA DE ONDA LA FORMA DE
TA+ EN (IC802 PIN17 Y NO ONDA TAIN- EN NO
PN801 PIN14) FORMA DE (IC802 PIN 22) FORMA DE IC801 DEFECTUOSO
ONDA Nº 5 ONDA DE LA ONDA Nº 5 ONDA DE
UNIDAD DE LA LA UNIDAD
BOBINA DE DE AJUSTE
AJUSTE

SÍ

SÍ
IC802 DEFECTUOSO

COMPRUEBE LA NO CONECTOR PN802

LÍNEA DEL CONECTOR DEFECTUOSO
PN802
SÍ

?
APARECE
LA SEÑAL ARF? NO LECTURA O IC801
(IC801 PIN 2) FORMA DEFECTUOSOS
DE ONDA Nº 6

SÍ

?
APARECE LA SEÑAL FE,
TE? (IC801 PIN10: RFMON, NO LECTURA O IC801
PIN16: TE) FORMA DE DEFECTUOSOS
ONDA Nº 6

* REMON ES FE

4-8
2. PIEZA USB
ENCIENDA EL USB

SÍ

COMPRUEBE NO COMPRUEBE LOS CONECTORES

“CHECKING” O “USB”
EN PANTALLA (PN805, CN806, PN810)
NO
COMPRUEBE EL CIRCUITO DE
ALIMENTACIÓN (CN806)
SÍ NO
COMPRUEBE EL CIRCUITO DE LA
INTERFAZ MICOM (PN805)
PIN13 : RX (IC805 PIN49 : TXD)
PIN14 : TX (IC805 PIN33 : RXD)

COMPRUEBE NO
COMPRUEBE PN810 1 PIN : 5V
LECTURA CORRECTA
NO

COMPRUEBE PN810 PIN 2(D-), 3(D+)

SÍ NO

COMPRUEBE OTI6888 (IC805)

SI REPRODUCE, NO COMPRUEBE SEÑAL STCK, STREQ, STDATA

COMPRUEBE SALIDA STCK : IC805 PIN52, IC801 PIN 55
DE AUDIO STREQ : IC805 PIN53, IC801 PIN 54
STDATA : IC805 PIN54, IC801 PIN 56
SÍ NO

CORRECTO COMPRUEBE EL CONECTOR (CN806)

4-9
FORMAS DE ONDA DEL PUNTO DE COMPROBACIÓN MAKOR
Nº 1. FORMA DE ONDA DE LA INTERFAZ Nº 1. FORMA DE ONDA DE LA INTERFAZ
MICOM (PN805 PIN26, 19, 3, 15) MICOM (PN805 PIN26, 19, 3, 15) durante
durante el encendido la reproducción normal

PIN 26 : WRQ
PIN 26 : WRQ

PIN 19 : REINICIO PIN 19 : REINICIO

PIN 3 : DI (IC801 PIN46 SALIDA DE DATOS)

PIN 3 : DI (IC801 PIN46 SALIDA DE DATOS)

PIN 15 : DO (IC801 PIN45 ENTRADA DE DATOS) PIN 15 : DO (IC801 PIN45 ENTRADA DE DATOS)

Nº 1. FORMA DE ONDA DE LA INTERFAZ Nº 1. FORMA DE ONDA DE LA INTERFAZ

MICOM (PN805 PIN4, 1, 18) durante el MICOM (PN805 PIN4, 1, 18) durante la
encendido reproducción normal

PIN4 : CL PIN4 : CL

PIN1 : CE PIN1 : CE

PIN18 : FSEQ
PIN18 : FSEQ

4-10
Nº 2. FORMA DE ONDA DEL MOTOR Y LA Nº 2. FORMA DE ONDA DEL MOTOR Y LA
UNIDAD SLED (IC802 PIN5, 13) con la UNIDAD SLED (IC802 PIN5, 13) durante
búsqueda de concentración la reproducción normal

PIN5 : SLIN PIN5 : SLIN

PIN13 : SL+ PIN13 : SL+

Nº 3. FORMA DE ONDA DEL MOTOR Y LA Nº 3. FORMA DE ONDA DEL MOTOR Y LA

UNIDAD DE CONCENTRACIÓN UNIDAD DE CONCENTRACIÓN
(IC802 PIN25, IC802 PIN16) (IC802 PIN25, IC802 PIN16)
• Cuando la búsqueda de concentración falle o no • Hay un disco en la bandeja y funciona la
haya ningún disco en la bandeja búsqueda de concentración

PIN25 : FAO PIN25 : FAO

PIN16 : FA+
PIN16 : FA+

4-11
Nº 4. FORMA DE ONDA DEL MOTOR Y LA Nº 5. FORMA DE ONDA DEL MOTOR Y LA
UNIDAD DEL EJE (IC802 PIN6, 11) con la UNIDAD DE AJUSTE (IC802 PIN22, IC802
lectura TOC PIN17) durante la reproducción normal

PIN22 : TAO
PIN11 : SP+ PIN6 : SPIN

PIN17 : TA+

Nº 6. FORMA DE ONDA DEL ERROR EN AJUSTE,

CONCENTRACIÓN Y RF (IC801 PIN2, 10, 16)
durante la reproducción normal

PIN2 : RFOUT

PIN 16 : TE

PIN10 : RFMON(FE)

4-12
ESQUEMAS
1. ESQUEMA DEL CD

4-13 4-14
2. ESQUEMA DEL USB

4-15 4-16
DIAGRAMA DE CIRCUITO IMPRESO
PLACA P.C. DEL CD
(PARTE SUPERIOR) (PARTE INFERIOR)

4-17 4-18
MEMORÁNDUM MEMORÁNDUM

4-19 4-20
