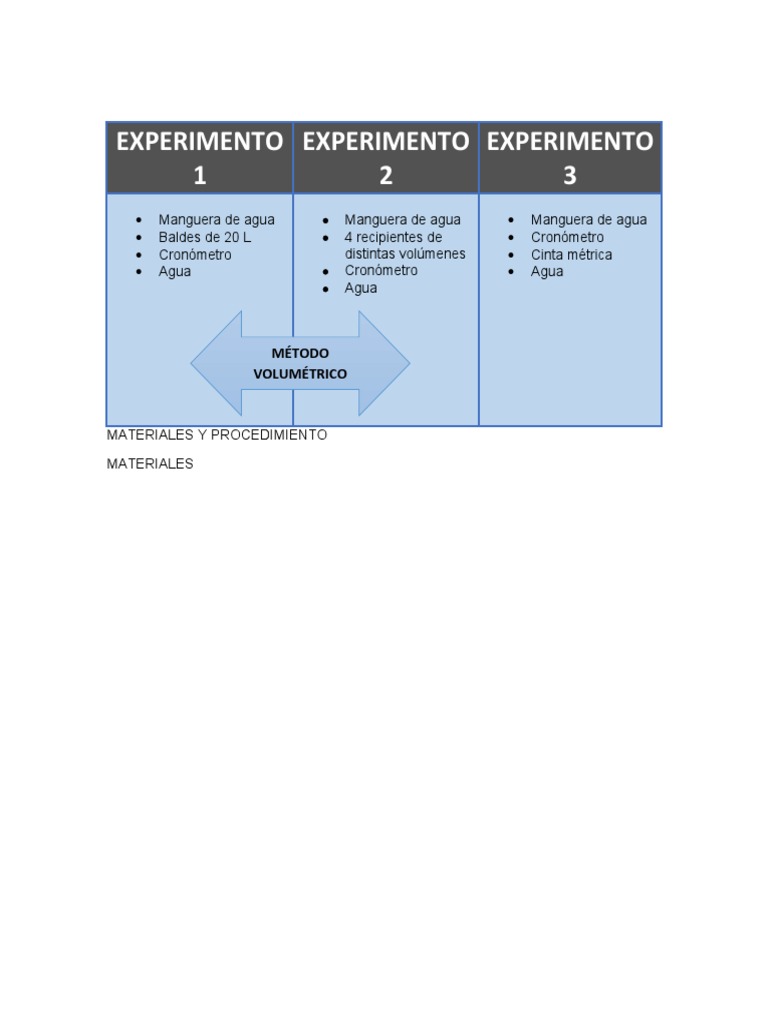

EXPERIMENTO EXPERIMENTO EXPERIMENTO
1 2 3
Manguera de agua Manguera de agua Manguera de agua
Baldes de 20 L 4 recipientes de Cronómetro
Cronómetro distintas volúmenes Cinta métrica
Agua Cronómetro Agua
Agua
MÉTODO
VOLUMÉTRICO
MATERIALES Y PROCEDIMIENTO
MATERIALES
PROCEDIMIENTOS
Se realizarán tres procedimientos para la obtención del caudal, dos por el método volumétrico y
uno por el método de continuidad (que es poner en práctica la ecuación de continuidad) y luego
procederemos a comparar los valores.
Los tres experimentos se realizarán tratando de encontrar el caudal que posee un medidor de
agua, es decir el volumen de agua que atraviesa por unidad de tiempo en el medidor, obviamente
esto se realizará con la manguera conectada directamente al medidor; para calcular el caudal
tenemos que abrir el medidor a su máxima capacidad, es decir manijas paralelas.
Nuestro valor bibliográfico para
comparar los métodos al finalizar es la que viene adscrita en el medidor, 1.5 metros cúbicos por
hora.
En los experimentos
utilizaremos materiales caseros.
PRIMER EXPERIMENTO
1. Método volumétrico utilizando un solo recipiente
1.1 Pasos:
Primero: marcamos en el recipiente el límite donde es 8 litros y se tiene que tener una
manguera unida al medidor.
8L
Segundo: Tenemos listo el cronómetro para empezar a controlar y a otra persona para
abrir el medidor (soltar agua).
Tercero: Se abre el medidor y cuando el agua esté saliendo de la boquilla de la manguera
colocar el balde y controlar el tiempo en que llega a 8 litros. Se realiza este proceso 4
veces
1.2 Datos: Se obtuvieron los
siguientes datos
Volumen ( L) Tiempo (S)
8L 21.24
8L 20.72
8L 21.04
8L 21.44
1.3 Análisis de datos
Hallamos es promedio de los tiempos:
21.24+20.72+21.04+ 21.44
=21.11 s
4
Para hallar caudal aplicaremos
DONDE:
Q=V
t Q=caudal
V =volumen
t=tiempo
8 L
Q= =0.379
21.11 s
Llevamos al sistema internacional
L 1 m3
Q=0.379 (
s 1000 L )
1.4 Resultados
−4 m3
Q=3.79 × 10
s
SEGUNDO EXPERIMENTO
2. Método volumétrico utilizando recipiente de varias medidas
2.1 Pasos:
Primero: marcamos en el recipiente el límite donde están 2,4,6,8 litros y se tiene que
tener una manguera unida al medidor.
8L
6L
4L
2L
Segundo: Similar al experimento 1 llenamos primero 2 litros controlando el tiempo,
repetimos el proceso con todos los volúmenes.
2.2 Datos: Se obtuvieron los siguientes datos
Volumen ( L) Tiempo (S)
2L 4.97
4L 10.56
6L 15.43
8L 21.03
2.3 Análisis de datos
Realizamos una gráfica del comportamiento del volumen en función del tiempo
VOLUMEN EN FUNCIÓN DEL TIEMPO
9
6
VOLUMEN (L)
0
4 6 8 10 12 14 16 18 20 22
TIEMPO (s)
Hallamos la pendiente y el intercepto utilizando el método de regresión lineal
Donde:
m= pendiente
Y =mx+b
m=0.376
b=0.103
Para interpretar el valor de la pendiente comparamos
Y =mx+b V =Qt
≈
DONDE:
Q=caudal
V =volumen
t=tiempo
Se deduce
m=Q
L
m=Q=0.376
s
Llevamos al sistema internacional
L 1 m3
Q=0.376 (
s 1000 L )
2.4 Resultados
−4 m3
Q=3. 76 ×10
s
TERCER EXPERIMENTO
3. Método basado en la ecuación de continuidad
3.1 Pasos:
Primero: medimos hallamos las dimensiones de la manguera, su longitud y su área
transversal (solo necesitamos el diámetro)
Segundo: Teniendo una manguera auxiliar que sale directamente del medidor la unimos
con la manguera donde se realizará los cálculos del caudal color celeste . Esta unión será el
punto de partida y el otro extremo será el de llegada.
Tercero: El medidor ya tiene que estar abierto,
es decir tiene que estar saliendo agua de la
manguera verde; es este instante donde conectaremos a la manguera celeste y empezará
a correr el tiempo que será calculado por un cronómetro hasta que el agua llegue al otro
extremo de la manguera celeste..
3.2 Datos: Se obtuvieron los siguientes datos
LONGITU DE LA MANGUERA DIÁMETRO(m) TIEMPO(S)
(m)
20 0.018 12.74
3.3 Análisis de datos
Para hallar el caudal utilizamos una parte de la ecuación de continuidad, necesitamos el
área y la velocidad
Q=V . A
Calculamos la velocidad
L
V=
t
DONDE:
20 V =Velocidad
V=
12.74
L=Longitud
t=Tiempo
m
V =1.57
s
Calculamos el área transversal
πD ²
A=
4
DONDE:
π (0.018)²
A=
4 A=Área
D=Di á metro
A=2.55× 10− 4 m ²
Ahora que ya conocemos el área y la velocidad podemos calcular el caudal utilizando una
parte de la ecuación de continuidad
Q=V . A
DONDE:
−4
Q=1.75 × 2.55× 10 Q=caudal
V =velocidad
−4 m3 t=área
Q=4.46 ×10
s
