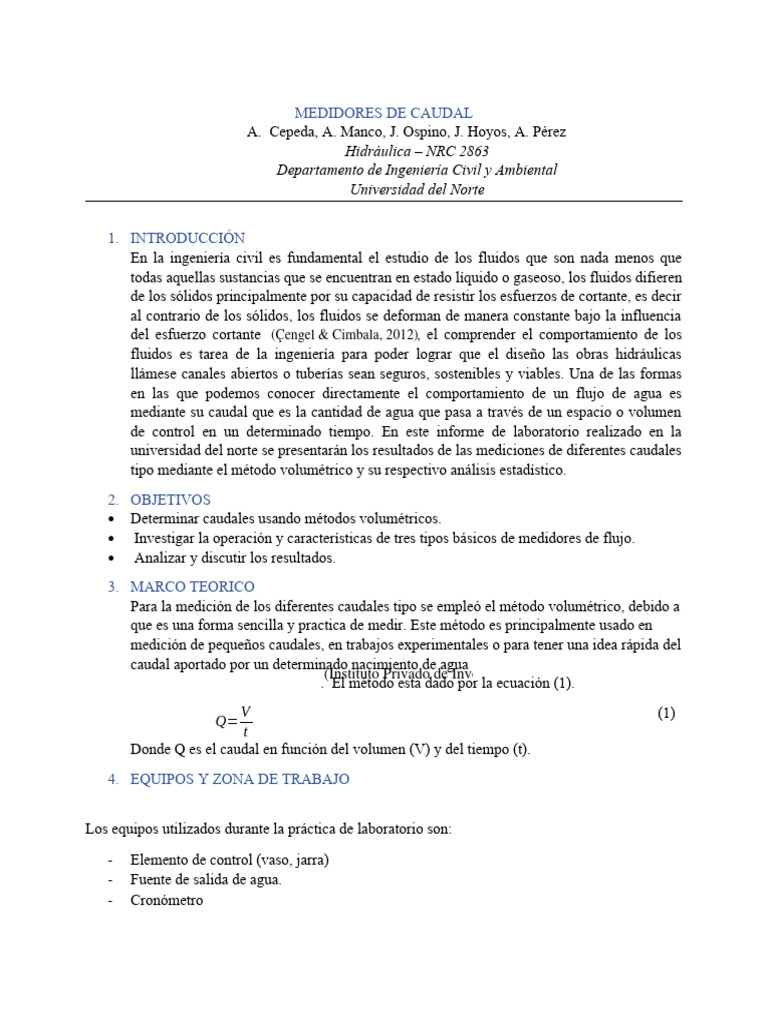

MEDIDORES DE CAUDAL

A. Cepeda, A. Manco, J. Ospino, J. Hoyos, A. Pérez

Hidráulica – NRC 2863
Departamento de Ingeniería Civil y Ambiental
Universidad del Norte

1. INTRODUCCIÓN
En la ingeniería civil es fundamental el estudio de los fluidos que son nada menos que
todas aquellas sustancias que se encuentran en estado líquido o gaseoso, los fluidos difieren
de los sólidos principalmente por su capacidad de resistir los esfuerzos de cortante, es decir
al contrario de los sólidos, los fluidos se deforman de manera constante bajo la influencia
del esfuerzo cortante (Çengel & Cimbala, 2012), el comprender el comportamiento de los
fluidos es tarea de la ingeniería para poder lograr que el diseño las obras hidráulicas
llámese canales abiertos o tuberías sean seguros, sostenibles y viables. Una de las formas
en las que podemos conocer directamente el comportamiento de un flujo de agua es
mediante su caudal que es la cantidad de agua que pasa a través de un espacio o volumen
de control en un determinado tiempo. En este informe de laboratorio realizado en la
universidad del norte se presentarán los resultados de las mediciones de diferentes caudales
tipo mediante el método volumétrico y su respectivo análisis estadístico.
2. OBJETIVOS
 Determinar caudales usando métodos volumétricos.
 Investigar la operación y características de tres tipos básicos de medidores de flujo.
 Analizar y discutir los resultados.

3. MARCO TEORICO
Para la medición de los diferentes caudales tipo se empleó el método volumétrico, debido a
que es una forma sencilla y practica de medir. Este método es principalmente usado en
medición de pequeños caudales, en trabajos experimentales o para tener una idea rápida del
caudal aportado por un determinado nacimiento de agua
(Instituto Privado de Investigación sobre Cambio Climático, 2017)
. El método esta dado por la ecuación (1).
V (1)
Q=
t
Donde Q es el caudal en función del volumen (V) y del tiempo (t).
4. EQUIPOS Y ZONA DE TRABAJO

Los equipos utilizados durante la práctica de laboratorio son:

- Elemento de control (vaso, jarra)
- Fuente de salida de agua.
- Cronómetro
La zona de trabajo es un espacio de la casa en el que se encuentre una fuente de salida de agua.

5. PROCEDIMIENTO
Para la elaboración de esta práctica se deben realizar los siguientes procedimientos de forma
individual:
1. Medir el volumen de un (1) elemento de control en sus casas. (Este puede ser un vaso, una jarra
o un balde del que conozcan o puedan medir el volumen interno, por ejemplo, el vaso de la
licuadora).
2. Escoger una (1) fuente de salida de agua en sus casas que cumplan funcionen distintas. Por
ejemplo, puede ser la ducha y el grifo de lavabo de manos o también el grifo del lavabo de la
cocina y el grifo de la zona de labores, etc.
3. Abra la válvula de los dispositivos seleccionados para caudales bajos, medios y altos, y mida el
tiempo que tarda en llenar su elemento de control (Hágalo de forma emperica con un cronometro
celular o lo que utilice para medir tiempo).
4. Debe hacer la medición al menos 10 veces para cada caudal. Por lo tanto, cada estudiante del
grupo debe hacer un total de 30 mediciones por cada fuente de salida.
5. Tome fotos que registren los materiales, implementos y locaciones de los integrantes de cada
integrante del grupo realizando las mediciones correspondientes.
6. Estime el caudal mediante el método volumétrico.
7. Consigne los datos en un formato.
6. DATOS EXPERIMENTALES

Tabla 1 Medición de tiempo para un volumen fijo - Angie Cepeda

Tabla 2 Medición de tiempo para un volumen fijo - José Ospino

Tabla 3 Medición de tiempo para un volumen fijo – Álvaro Pérez

Tabla 4 Medición de tiempo para un volumen fijo – José Hoyos

Tabla 5 Medición de tiempo para un volumen fijo – Alejandro Manco

 7. CALCULOS
Para el cálculo de los caudales se utilizó la ecuación del método volumétrico (1), tomando en
cuenta que cada uno de los integrantes del grupo midió diferentes volúmenes, además, en las
casillas que contienen algún dato anómalo se encuentran de color rojo.

Tabla 6 Cálculos de caudales y valores estadísticos – Angie Cepeda

Tabla 7 Cálculos de caudales y valores estadísticos – José Ospino

Tabla 8 Cálculos de caudales y valores estadísticos – Álvaro Pérez

Tabla 9 Cálculos de caudales y valores estadísticos – José Hoyos

Tabla 10 Cálculos de caudales y valores estadísticos – Alejandro Manco

A partir de estos cálculos se realizaron los siguientes diagramas de cajas y bigotes utilizando la
herramienta de Microsoft Excel. Ver Fig. 1, Fig. 2 Fig. 3, Fig. 4 y Fig. 5.
Utilizando la herramienta Minitab, fue posible generar pruebas de bondad de ajuste, las cuales
permitieron ajustar los diferentes datos a distribuciones estadísticas por medio del análisis del
valor “p”, estas pruebas de bondad se encuentran adjuntas a continuación. Ver Tabla 11, 12, 13 14,
15.
 8. ANÁLISIS DE RESULTADOS
Bajo el significado simplificado de desviación estándar, entendiéndose como un índice de
dispersión de datos, esta difiere de los caudales medidos dependiendo de: El lugar dónde se realizó
la medición, la presión de salida, electrodomésticos que requieran agua utilizados en ese momento,
o actividades del hogar que también la utilicen. Lo mencionado anteriormente hace que en mi
sistema exista una diferencia de presión de salida, generando un caudal un poco más lento/rápido,
creando en sí mismo datos anómalos.
. Se puede afirmar que la distribución de caudales es asimétrica, esto debido a que en nuestro
diagrama de cajas y bigotes los datos se encuentran sesgados hacia un lado en específico. Esto nos
quiere decir que encontramos más datos superiores o inferiores que su contraparte. De la misma
manera, la distribución probabilística que mejor se podría aplicar a los resultados es Weibull o
Normal (Es importante mencionar que también hay muestras significativas para una distribución
Weibull 3 parámetros), ya que los valores de P son lo más altos respecto a otras distribuciones y
sus puntos de LRT P son significativos.
Dentro de los datos medidos y los caudales calculados se encuentran algunos datos anómalos
distribuidos entre los altos, medios y bajos. Es decir, estos datos anómalos no son exclusivos y
pueden estar presentes entre todo tipo de caudales. Estas variaciones se presentan en sí mismas
probablemente por cambios en la presión de salida del agua, causado por el uso del flujo de agua
en otras actividades de la casa o electrodomésticos. Si bien es cierto que se desvían solo unos
pocos segundos, siempre está presente ese mínimo cambio en la presión general del sistema.
Para hablar de medición de caudal, antes es necesario definir qué es el caudal. Dentro de la
mecánica de fluidos, haciendo una consulta en los distintos libros de texto, diccionarios, y la
Wikipedia, encontramos que este término hace referencia a la cantidad de fluido circulante a
través de un ducto por unidad de tiempo. Aunque cantidad de fluido puede hacer referencia masa
o volumen, caudal usualmente se refiere a flujo volumétrico. Incluso, en documentos con
aplicabilidad más cercana a la ingeniería civil, como el Glosario hidrológico internacional, solo se
refieren a este como flujo volumétrico de agua por unidad de tiempo.
Esta pequeña investigación se centrará, principalmente, en medidores de flujo volumétrico de
agua, ya que son los que mayor aplicabilidad tienen a la ingeniería civil. A diferencia de la
medición del flujo en gases, con los líquidos, debido a su “incompresibilidad”, podemos
fácilmente desarrollar equivalencias entre masa y volumen usando a la densidad como constante
de proporcionalidad. De esa manera, si necesitamos medir el flujo volumétrico, y resulta más
conveniente medir el flujo másico, solo será necesario dividir a este último por la densidad.

Métodos directos de medición

La manera más obvia de medir el caudal es a través del método directo, también conocido como
método volumétrico, en el cual se determina la cantidad de fluido que se acumuló en un recipiente
y el tiempo que esto tomó. Aunque de una forma sofisticada, los medidores de desplazamiento
positivo usan este método para determinar el caudal, empleando distintos elementos como
recipiente. Algunos ejemplos son:
  Medidor de pistón rotativo: Cada rotación del pistón corresponde a una cantidad de fluido
que pasa por el medidor.
 Medidor de engranajes ovales: En este caso, el “recipiente” en el que la cantidad de fluido
se almacena es el espacio entre dos engranajes ovales.
 Medidor de engranajes: A diferencia del de engranajes ovales, en el medidor de engranajes
el líquido no viaja a través del espacio entre dos engranes, sino el espacio entre los dientes
de un mismo engrane.
Todos estos medidores tienen algo en común: el dispositivo mecánico a través del cual pasa el
fluido permite el paso de una cantidad fija de fluido para cada ciclo. A partir de ellos, se puede
realizar la determinación del caudal si contamos el número de ciclos (bien sea revoluciones,
oscilaciones, etc.) y el tiempo que tomó completar esos ciclos. Esto se suele de forma
automatizada a través de sistemas electrónicos.

Medidores basados en diferencias de presión

Estos medidores se basan en el principio de Bernoulli y relacionan diferencias de presión con el
caudal. Existen dos formas de causar esta diferencia de presión:
1. A través de imponer restricciones al flujo.
2. Utilizar distintos tipos de presión: de estancamiento y estáticas, y relacionarlas con la
presión dinámica, la cual a su vez está relacionada con la velocidad y, por ende, el caudal.
Al dispositivo que utiliza esta metodología se le conoce como tubo de pitot.

Dentro de los medidores que imponen restricciones al flujo, usualmente encontramos los
siguientes, con sus respectivas ventajas y desventajas:

Tipo de Diagrama Pérdida de Costo inicial Distancia de

medidor carga instalación
(presión)
Alta Bajo
De placa
perforada
40 diámetros
Media Medio
De boquilla

Baja Alto 10 diámetros

Tubo de Venturi

Diagramas tomados de Fox and McDonald's Introduction to Fluid Mechanics, 10th Edition
(sección 8.9)
*La columna de distancia de instalación hace referencia a la mínima distancia cuesta abajo que
debe haber entre el medidor y algún otro elemento perturbante (p. Ej. codos, válvulas, bombas,
etc.).
De aplicar el teorema de Bernoulli, el flujo másico en cualquiera de los medidores anteriores se
calcula con la siguiente ecuación:

ṁ=C A t
√ 2 ρ ( p1 − p2 )
1− β
2

Donde:

 ṁ — Flujo másico;
 At — Área del orificio de salida (de diámetro Dt o D2);
 p1 y p2 — Presiones estáticas a la entrada y salida del orificio, respectivamente;
 β — Relación entre el radio de salida y entrada, igual a β = D2/D1 o β = Dt/D1
 C — Coeficiente de descarga, el cual depende de β, el número de Reynolds, y el tipo de
medidor. Este se puede considerar como un coeficiente que busca corregir las desviaciones
causadas por las idealizaciones que implica el teorema de Bernoulli.
Para el medidor de placa perforada, el coeficiente de descarga se puede obtener de la siguiente
gráfica:

Gráfico tomado de Fox and McDonald's Introduction to Fluid Mechanics, 10th Edition (sección
8.9)

En el caso de los medidores de boquilla, el coeficiente se determina con la siguiente gráfica:

 Gráfico tomado de Fox and McDonald's Introduction to Fluid Mechanics, 10th Edition (sección
8.9)
En el caso de los tubos de Venturi, para Re > 105, se puede usar un C = 0.99 para medir el flujo
másico, con una incertidumbre no mayor al 1%.
Medidores de área variable
Dentro de este grupo, el más común es, indudablemente, el rotámetro. Este dispositivo relaciona
la posición de un objeto dentro de un tubo de área variable (cónico) y a través del cual pasa el
fluido a medir.

Rotámetro. Atribución: Imagen de dominio público. Vía Wikimedia Commons.

Hay dos fuerzas que actúan en el objeto: 1. Su peso a causa de la gravedad (FG) 2. La fuerza de
arrastre a causa del fluido en movimiento (Fr).
El peso y el coeficiente de arrastre se consideran constantes, por lo que la única forma de
modificar alguna de las fuerzas es a través de cambios en la velocidad del fluido que modifiquen la
fuerza de arrastre. Para un caudal constante, esta velocidad disminuye con la altura a la que se
encuentre el objeto, ya que el área aumenta con esta altura.
A medida que el objeto sube, la fuerza de arrastre disminuye a causa de la disminución en la
velocidad, hasta el punto en que las dos fuerzas se cancelan y el objeto alcanza el equilibrio
mecánico. Para cada caudal, la altura de equilibrio será diferente, lo cual es el principio básico de
funcionamiento y con lo que se calibran estos instrumentos.
En la práctica, los cambios de área del tubo son bastante sutiles, y el objeto utilizado usualmente
es de forma cónica.

Atribución: Imagen de dominio público. Vía Wikimedia Commons.

Es importante aclarar que este objeto debe ser más denso que el fluido, ya que, de lo
contrario, este flotará independientemente del caudal de operación.
 9. CONCLUSIONES
En síntesis, luego de realizar las mediciones de caudal en diferentes fuentes, a distintas presiones y
volúmenes variados, encontramos que los valores para el caudal no van a ser los mismos. Esto
debido a la peculiaridad del sistema general en el que se realizaron las mediciones, caracterizado
fuertemente por sus cambios en la presión de salida, afectando directamente el tiempo de medición
y en últimas el caudal calculado. Se encontró que estos cambios están fuertemente ligados a el
lugar dónde se realizó la medición, la presión de salida, electrodomésticos que requieran agua
utilizados en ese momento, o actividades del hogar que también la utilicen. Así mismo, el no
cerrar la llave en ningún momento jugó un papel clave para que la desviación entre los tiempos
registrados no fuera tan grande.
Probabilísticamente hablando, se encontró que la distribución según las mediciones realizadas, que
más se ajusta es Weibull y Normal (Es importante mencionar que también hay muestras
significativas para una distribución Weibull 3 parámetros).
De la misma forma, luego de realizada la investigación se encontraron diferentes tipos de medidor
de flujo, cada uno con pérdidas de carga y costos diferentes. Como lo son: Medidor de placa
perforada, de boquilla y de tubo de Venturi.
10. ANEXOS FOTOGRÁFICOS
11. REFERENCIAS

 Çengel, Y., & Cimbala, J. (2012). Mecánica de fluidos: Fundamentos y aplicaciones (2nd
ed.). Instituto Privado de Investigación sobre Cambio Climático. (2017). Manual de
medición de caudales. Guatemala.
 Pritchard, P. J., & Mitchell, J. W. (2015). Fox and McDonald’s introduction to fluid
mechanics (10th ed.). John Wiley & Sons.
 WMO/Unesco Panel on Terminology. (1974). International glossary of hydrology =
Glossaire international d'hydrologie = [Mezhdunarodnyĭ gidrologicheskiĭ slovarʹ] =
Glosario hidrológico internacional. Geneva :Secretariat of the World Meteorological
Organization.
 Wikipedia contributors. (2022, August 8). Flow measurement. In Wikipedia, The Free
Encyclopedia. Retrieved 01:24, August 10, 2022, from
[Link]
