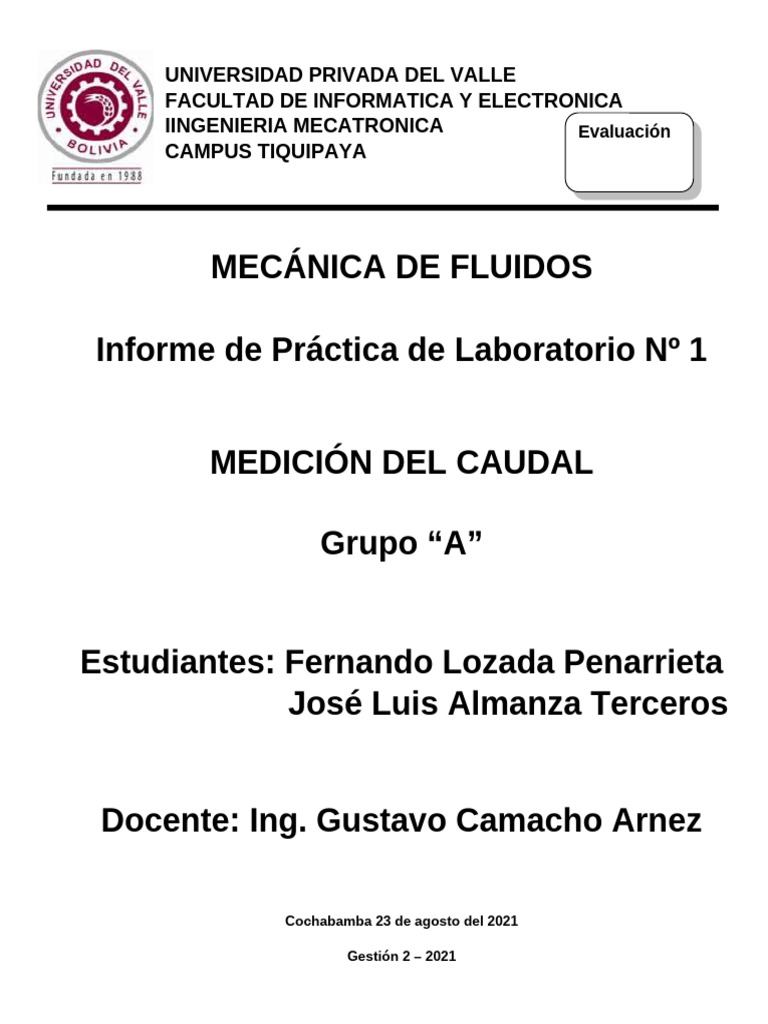

UNIVERSIDAD PRIVADA DEL VALLE

FACULTAD DE INFORMATICA Y ELECTRONICA

IINGENIERIA MECATRONICA Evaluación
CAMPUS TIQUIPAYA

MECÁNICA DE FLUIDOS

Informe de Práctica de Laboratorio Nº 1

MEDICIÓN DEL CAUDAL

Grupo “A”

Estudiantes: Fernando Lozada Penarrieta

José Luis Almanza Terceros

Docente: Ing. Gustavo Camacho Arnez

Cochabamba 23 de agosto del 2021

Gestión 2 – 2021
Práctica N°1
Medición del caudal

1. COMPETENCIAS. –
El estudiante determina el caudal que proporciona el banco móvil por el método de
compensación de caudales y por el método volumétrico. Aprende el manejo del
Banco Móvil para futuras prácticas de laboratorio
2. MARCO TEÓRICO. –
El agua es la parte fundamental que necesita la naturaleza para el
aprovechamiento de su energía y medir la cantidad de agua es importante para
saber la disponibilidad de agua que tenemos y energía que se requiere para
realizar nuestras actividades cotidianas de lo que en base a ello surge la medición
del caudal, que en primer lugar el caudal es el flujo de volumen por unidad de
tiempo que pasa a través de una sección en específico y puede realizarse de
diferentes formas y dependiendo del sitio y sus condiciones del medio ambiente
resulta ello fundamental para hacer la determinada medición para diferentes
tiempos y volumen en litros de agua en un recipiente.
Puede realizarse con diferentes métodos como ser el método volumétrico que
consiste en poner una cantidad de agua en litros en un recipiente con un volumen
que se conozca y para ello se necesita materiales como un cronómetro para hacer
las distintas mediciones de tiempo en base a la caída del nivel de agua y un
recipiente con una capacidad en litros.
Se mide inicialmente en que cuando el flujo del fluido entra al recipiente, se inicia
el cronómetro y luego se detiene cuando se retira la cantidad de agua o cuando se
llena el recipiente donde el agua se descarga mediante una pileta y en base a ello
se hace la medición del caudal para distintos tiempos que ello depende de cuantos
datos de caudal necesitamos del experimento que se hace en laboratorio
normalmente y poder estimar un valor promedio, y de ese valor promedio y en
base a los datos que se hizo se procede a realizar una gráfica del caudal en
función del tiempo para que podamos saber cuál es el comportamiento del caudal
en función del tiempo para un número determinado de mediciones realizadas.
Todo ello resulta importante saber realizar la medición del caudal para que
podamos saber la capacidad de nuestras tuberías que se tiene para poder
preservar de agua una determinada región ya que del agua se aprovecha
diferentes formas de energía como la eléctrica, hidráulica, etc, garantizando de
esa manera el bienestar y supervivencia de nuestro diario vivir.
3. EQUIPOS Y MATERIALES. –
 Banco móvil de Hidráulica
 Cronometro
 Recipiente aforador graduado
4. PROCEDIMIENTO. –
a) Método de la Compensación de Caudales:
Marcar el tubo indicador de nivel del banco móvil de 3 en 3 litros
Regular el caudal de entrada con el caudal de salida para que sean iguales
Apagar la bomba del banco móvil y tomar el tiempo de marca a marca en el tubo
indicador. El caudal se determina promediando los tiempos o los caudales de cada
tramo del tubo.
b) Método Volumétrico:
Definir el volumen del recipiente aforador.
Llenar el recipiente hasta la marca varias veces tomando el tiempo de cada una.
Promediar los tiempos.
El volumen se obtiene por:
Vol
Q=
t
Donde:
Vol=Volumen del recipiente
t=Tiempo transcurrido para el llenado del recipiente

5. DATOS. –

Método volumétrico
Caudal 1 Caudal 2
V[ml] t[s] V[ml] t[s]
600 3.61 600 3.61
520 3.78 520 3.78
498 2.49 498 2.49
540 3.92 540 3.92
500 3.97 500 3.97
Método de compensación
Caudal 1 Caudal 2
V[l] T[s] V[l] t[s]
15 0 15 0
12 9.60 12 7.72
9 16.00 9 9.46
6 25.00 6 9.24
3 32.77 3 9.32

6. CALCULOS. –
Caudal 1
Método volumétrico
1ml=1cm3

V[cm3] t[s] Qi[cm3/s]

600 3.61 166.21
520 3.78 137.57
498 2.49 200.00
540 3.92 137.75
500 3.97 125.94

Se excluirá el valor de caudal 200 [cm3/s] ya que se aleja de los demás

valores.

∑ Qi = 166.21+137.57+137.75+ 125.94 =141.87

[ ]
3
cm
Q=
n 4 s

[ ]
3
166.21−125.94 cm
∆ Q= =20.14
2 s

[ ]
3
( ) cm
QV = 141.87 ±20.14
s
Método de compensación
v[l] T[s]
15 0
12 9.60
9 16.00
6 25.00
3 32.77

Restamos los datos de volumen y tiempo en la tabla para poder calcular los
caudales, se obtiene 3 litros equivalente a 3000[cm¿¿ 3]¿

V[cm3] t[s] Q[cm3/s]

3000 9.60 312.50
3000 6,40 468.75
3000 9.00 333.33
3000 7.77 386.10

Se excluirá el valor de caudal 468.75 [cm3/s] ya que se aleja de los demás

valores.

∑ Qi = 312.50+333.33+ 386 =343.98

[ ]
3
cm
Q=
n 3 s

[ ]
3
386.10−312.50 cm
∆ Q= =36.8
2 s

[ ]
3
cm
QC = (343.98 ± 36.8 )
s

Porcentaje de error:
343.98−141.87
%e= x 100 %=58.75 %
343.98
Caudal 1
Método volumétrico

V[cm3] t[s] Q[cm3/s]

770 1.75 440.00
720 1.80 400.00
890 2.03 438.42
650 1.83 355.19
710 1.12 633.93
Se excluirá el valor de caudal 633.93 [cm3/s] ya que se aleja de los demás
valores.

∑ Qi = 440.00+400.00+ 438.42+355.19 =408.40

[ ]
3
cm
Q=
n 4 s

[ ]
3
440.00−355.19 cm
∆ Q= =42.40
2 s

[ ]
3
cm
QV =( 408.40 ± 42.40 )
s

Método de compensación
v[l] t[s]
15 0
12 7.72
9 9.46
6 9.24
3 9.32

Restamos los datos de volumen en la tabla para poder calcular los caudales, se
obtiene 3 litros equivalente a 3000[cm¿¿ 3]¿

V[cm3] t[s] Q[cm3/s]

3000 7.72 388.60
3000 8.46 354.61
3000 8.24 364.08
3000 8.32 360.57

∑ Qi = 388.60+354.61+364.08+ 360.57 =366.96

[ ]
3
cm
Q=
n 4 s

[ ]
3
388.60−354.61 cm
∆ Q= =17
2 s

[ ]
3
cm
QV =( 366.96 ±17 )
s
Porcentaje de error:
408.40−366.96
%e= x 100 %=10.15 %
408.40
7. CUESTIONARIO. –
a) ¿Los valores obtenidos son similares? ¿Cuáles son las causas de error en
ambos métodos?
R. Si se obtienen resultados similares a excepción de valores que se alejan mucho
del resto o problemas en la medición que causan que haya mucha diferencia entre
un método y otro.
b) ¿Qué otro método propondría usted para determinar el caudal con el
banco móvil?
R. Se pondría emplear un manómetro diferencial para realizar la medición del
caudal ubicando sus extremos a dos secciones por donde pasa el flujo del líquido
de forma que nos permita observar la diferencia entre dos secciones diferentes
con un flujo constante.
c) ¿Cuál de los métodos recomienda y por qué?
R. El método volumétrico ya que es más fácil de realizar y se puede repetir con
facilidad las veces que sea necesaria.
8. CONCLUSIONES. –
Se obtuvo un error muy grande entre un método y otro para el primer caudal que
podría ser debido a error de operador de la practica o problemas en la marcación
de altura del líquido en el banco móvil hidráulico, esto porque al principio no
estaba realizando la marcación correspondiente en el tubo con marcas de 3 en 3
litros. En el segundo caudal que se utilizó se obtuvo un error mucho menor y
resultados aproximados entre ambos métodos.
Se pudo observar que, entre los 2 métodos, el volumétrico resulta más sencillo y
accesible de realizar en comparación al método al de compensación de caudales y
la medición del caudal nos sirve de utilidad para poder medir la capacidad en litros
como ser de distintos conductos cerrados o abiertos donde pase un determinado
flujo de un fluido que ayuda en el transporte de la energía hacia determinadas
regiones rurales o urbanas.
9. RECOMENDACIONES. –
Se podría realizar una revisión al banco móvil hidráulico antes de cada practica
para ver si está funcionando correctamente.
Deben de tenerse los cuidados correspondientes en el manejo del banco móvil al
soltar el chorro de agua para evitar posibles inconvenientes como ser de que al
momento de marcar los tiempos en la altura del tubo tubo de 3 en 3 mientras el
nivel de agua desciende llegue a terminarse la cantidad de agua en el banco móvil
sin poder completar el segundo método de compensación de caudales al que
corresponde todo ello debido al error del operador en una mala manipulación en la
acción de soltar el chorro de agua necesaria de la pileta.
Se debe tener en claro el procedimiento del experimento de laboratorio habiendo
estudiando anteriormente el marco teórico fundamental para evitarse de posibles
errores en la toma de datos según los equipos utilizados.
