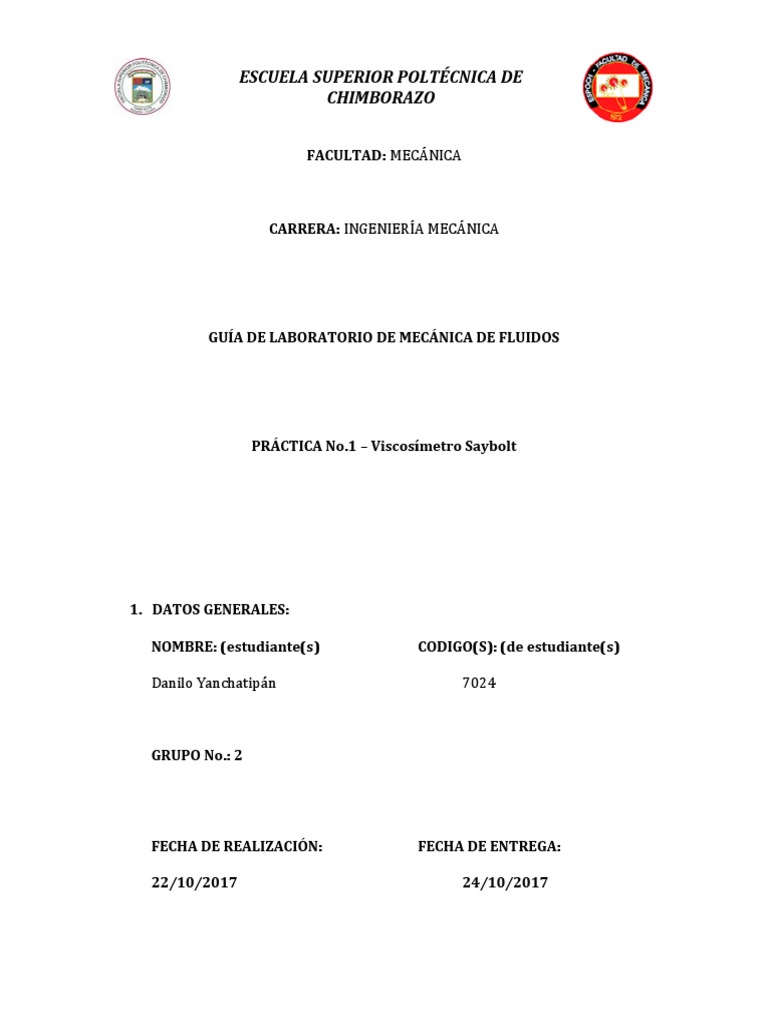

ESCUELA SUPERIOR POLTÉCNICA DE

CHIMBORAZO

FACULTAD: MECÁ NICA

CARRERA: INGENIERÍA MECÁ NICA

GUÍA DE LABORATORIO DE MECÁNICA DE FLUIDOS

PRÁCTICA No.1 – Viscosímetro Saybolt

1. DATOS GENERALES:

NOMBRE: (estudiante(s) CODIGO(S): (de estudiante(s)

Danilo Yanchatipá n 7024

GRUPO No.: 2

FECHA DE REALIZACIÓN: FECHA DE ENTREGA:

22/10/2017 24/10/2017
 ESCUELA SUPERIOR POLTÉCNICA DE
CHIMBORAZO

2. OBJETIVO:

2.1. GENERAL

Determinar los SSU de un aceite lubricante SAE 10w30, empleando el

viscosímetro de Saybolt para comprobar o evidenciar el dato con el que
nos ofrece el fabricante y ver si su grado de calidad es el correcto.

2.2. ESPECIFICOS

 Determinar el valor de los SSU en un aceite SAE 10w30 a una

temperatura de 40°C.

 Establecer el valor de la viscosidad cinemática del aceite SAE 10w30

 Determinar la norma que rige la construcción de los viscosímetros de

Saybolt.

3. METODOLOGIA

Cuantificar el tiempo que demora el aceite lubricante SAE 10w30 en

llenar un recipiente normalizado de 60 ml.

4. EQUIPOS Y MATERIALES:
 ESCUELA SUPERIOR POLTÉCNICA DE
CHIMBORAZO

Figura 1. Banco de propiedades

 Banco Viscosímetro Saybolt

 Aceite y agua
 Cronómetro

5. MARCO TEORICO:

VISCOSIMETRO DE SAYBLOT.

Este equipo consiste en un recipiente destinado a contener el fluido cuya

viscosidad se quiere determinar y donde en su parte inferior dispone un orificio
de diámetro normalizado. Este recipiente se halla a su vez dentro de otro que
le sirve de baño termostático para poder determinar viscosidades a distintas
temperaturas. Está dotado de un sistema de calentamiento integrado.
La facilidad con que un fluido fluye a través de un orificio de diámetro pequeño
es una indicación de su viscosidad. Éste es el principio sobre el cual está
 ESCUELA SUPERIOR POLTÉCNICA DE
CHIMBORAZO

basado el viscosímetro de Saybolt. La muestra de fluido se coloca en un

aparato parecido al que se muestra en la figura.

Figura 2. Esquema viscosímetro de Saybolt

Después de que se establece el flujo, se mide el tiempo requerido para colectar 60

ml del fluido. El tiempo resultante se reporta como la viscosidad del fluido en
Segundos Universales Saybolt (SSU o. en ocasiones, SUS).
Puesto que la medición no está basada en la definición fundamental de
viscosidad, los resultados son solamente relativos. Sin embargo, sirven para
comparar las viscosidades de diferentes fluidos.
El uso del viscosímetro de Saybolt fue cubierto anteriormente por la norma ASTM
D88. Sin embargo, dicha norma ya no es apoyada por la ASTM. Se le da
preferencia ahora al uso de los viscosímetros capilares de vidrio descritos en las
normas ASTM D445 D446 que son los métodos estándar de prueba para
viscosidad cinemática de líquidos transparentes y opacos, y las especificaciones
estándar e instrucciones de operación para viscosímetros cinemáticas capilares de
vidrio, respectivamente.
 ESCUELA SUPERIOR POLTÉCNICA DE
CHIMBORAZO

DETERMINACIÓN DE LA VISCOSIDAD CON UN VISCOSÍMETRO SAYBOLT

El viscosímetro Saybolt consiste esencialmente de un tubo cilíndrico de bronce en
cuyo fondo está un orificio de dimensiones específicas.
El tubo de bronce es rodeado por un baño a temperatura constante. Cuando la
muestra en el tubo alcanza la temperatura de la prueba, se mide el tiempo
requerido para que 60ml del líquido pasen a través del orificio.
La muestra se recoge en un frasco estándar calibrado.
Estos viscosímetros se basan en el tiempo que requiere un determinado volumen
de fluido en pasar libremente a través de un orificio normalizado.

En la actualidad el viscosímetro de Saybolt universal es uno de los más confiables

debido a su excelente precisión, pero los antecedentes de este maravilloso
invento, datan de finales del siglo XIX, en 1885 el Químico Inglés George M.
Saybolt desarrolló un sistema para obtener la viscosidad de un líquido, la cual se
obtiene midiendo el tiempo en segundos que tarda en escurrir, a través de un
orificio calibrado. Nos concentraremos en el viscosímetro de Saybolt, que será
usado para medir derivados del petróleo, este nos ayuda a obtener una lectura de
datos experimentales muy buena, y además arroja datos en SSU.
 ESCUELA SUPERIOR POLTÉCNICA DE
CHIMBORAZO

6. PROCEDIMIENTO:

 Observación y reconocimiento de instrumentos y equipos

o Efectuar una revisión total de energía y agua.
o Revisar que los sistemas de control de temperatura y nivel funcionen
adecuadamente

 Manejo de instrumentos y equipos

o Colocar el aceite que se va a determinar su viscosidad en el recipiente
apropiado.
o Fijar la temperatura de experimentación en el controlador digital.
o Ubicar el sensor de temperatura en el recipiente que contiene el aceite.
o Activar las respectivas botoneras para encender las resistencias eléctricas
y el sistema de bombeo para la recirculación del agua.
o Retirar el corcho que es utilizado como tapón para que descienda el aceite
de prueba y cronometrar el tiempo que demora en llenar los 60ml. Del
matraz, esto se debe efectuar una vez que la temperatura del aceite
alcanzó el Set point.

 Cálculos y resultados
o El tiempo cronometrado en segundos que demoró en llenar el matraz de
60ml, que es el equivalente a los Segundos Saybolt Universal SSU.
o Calcular la viscosidad cinemática con la ayuda de ecuaciones o tablas que
existen al respecto.
o Llenar con datos experimentales, la tabla 2.

Segundos
Denominación Viscosidad
Temperatura Tiempo Saybold
cinemática
Universal
Simbología T t SSU
Unidades °C s s m2/s
40 293 293 0,00006845
50 240.31 240.31 0,00005212
60 181.9 181.9 0,00003928
PROMEDIO 238.4 0,00005328

Tabla 2. Datos experimentales

 ESCUELA SUPERIOR POLTÉCNICA DE
CHIMBORAZO

 Análisis, graficación e interpretación de resultados

o Si la temperatura del aceite que se está experimentando no permanece

constante al transcurrir el tiempo, entonces puede ser motivo de que los
resultados de la propiedad física viscosidad cinemática sean diferentes a
los entregados por el fabricante, por lo tanto, se debe poner mucha
atención al sistema de control.

DIAGRAMA REOLÓGICO
7.00E-05

6.00E-05
viscosidad cinematica

5.00E-05

4.00E-05

3.00E-05

2.00E-05

1.00E-05

0.00E+00
40 50 60
temperatura

7. CONCLUSIONES Y RECOMENDACIONES:
 Se utilizó un agitador para que todas las partículas se encuentren a la
misma temperatura en el baño de agua María.
 Mientras se realizaba el baño de agua María se pudo observar el principio
de Termosifón en donde las partículas salientes subían y las frías bajaban.
 Con los datos obtenidos generamos un gráfico experimental de la
viscosidad vs temperatura, para ver cómo se comporta el fluido.

RECOMENDACIONES
 Siempre usar el agitador para que todas las partículas se encuentren a la
misma temperatura.
 ESCUELA SUPERIOR POLTÉCNICA DE
CHIMBORAZO

 Manejar el viscosímetro de manera correcta ya que, si no lo usamos de un

correcto modo, la práctica no saldrá y tendremos que repetir el proceso de
nuevo.
 Poner atención al momento que el recipiente marque los 60 cm^3, ya que
se nos puede pasar y con esto podríamos tomar datos incorrectos.

Bibliografía
Alonso, C. (s.f.). Scribd. Obtenido de https://es.scribd.com/doc/187611099/viscosimetros-
110903202442-phpapp01
Milton Fabian Coba Salcedo, R. R. (s.f.).
Symon, K. (s.f.). Mechanics. Addiso-Wesley. Obtenido de
https://es.wikipedia.org/wiki/Viscosidad

8. ANEXOS

a) ¿Los derivados de petróleo como los aceites lubricantes son sustancias

Newtonianas, entonces que debe hacerse para construir la curva de
viscosidad versus temperatura?

Si, los derivados de petróleo son sustancias Newtonianas, ya que su viscosidad

varia respecto a la temperatura mas no respecto al tiempo. Es por esto que la
curva de viscosidad vs Temperatura se la debería hacer con un buen número de
datos del SSU o de la viscosidad a diferentes temperaturas, siendo estas lo más
exactas o uniformes posibles, puesto que con estos datos podremos observar y
comprobar que la temperatura es inversamente proporcional a la viscosidad.

b) ¿Según los datos técnicos del Banco, conteste si es posible o no cuantificar

la propiedad física viscosidad a temperatura mayor que la de vaporización
del agua?

Según los datos técnicos del banco, la temperatura máxima a la que se puede
calentar el agua y a su vez el aceite es de 80°C, a través del cual en la ciudad de
 ESCUELA SUPERIOR POLTÉCNICA DE
CHIMBORAZO

Riobamba no podría llegar al punto de ebullición a través del baño María ya que
este es aproximadamente 90°C. Esto se debe principalmente con la finalidad de
precautelar los componentes hidráulicos ya que la bomba podría cavitar debido al
vapor de agua.
FOTOGRAFIAS
 ESCUELA SUPERIOR POLTÉCNICA DE
CHIMBORAZO

----------------------------------------------
-
ING. JORGE LEMA MORALES
DOCENTE ASIGNATURA
