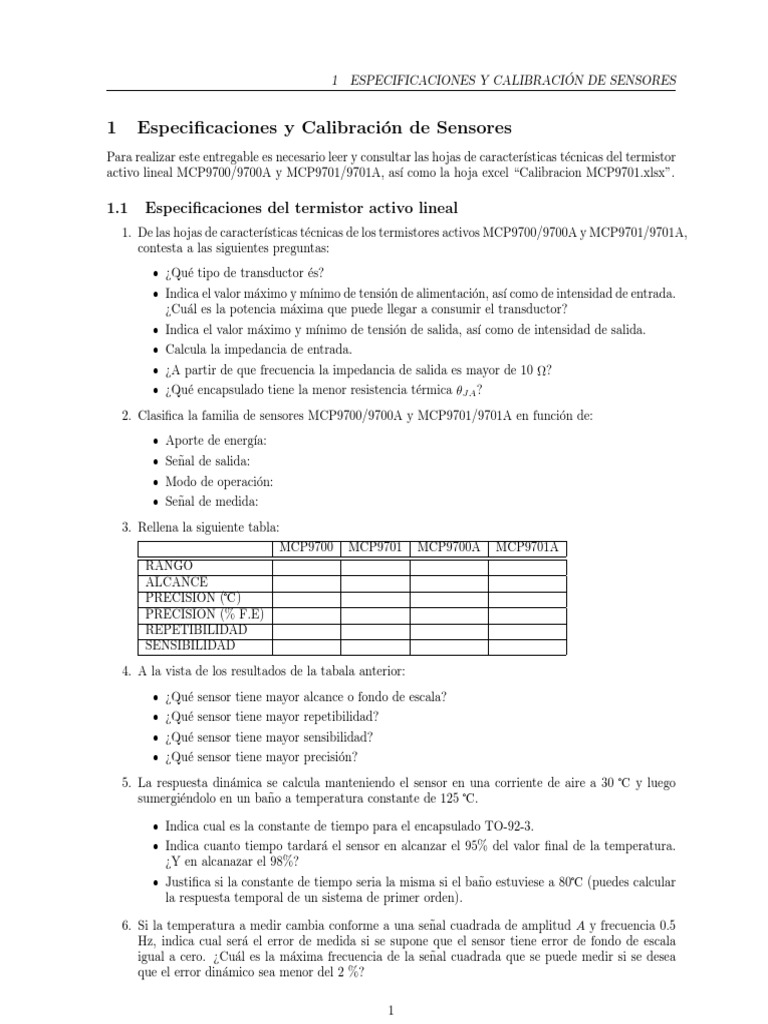

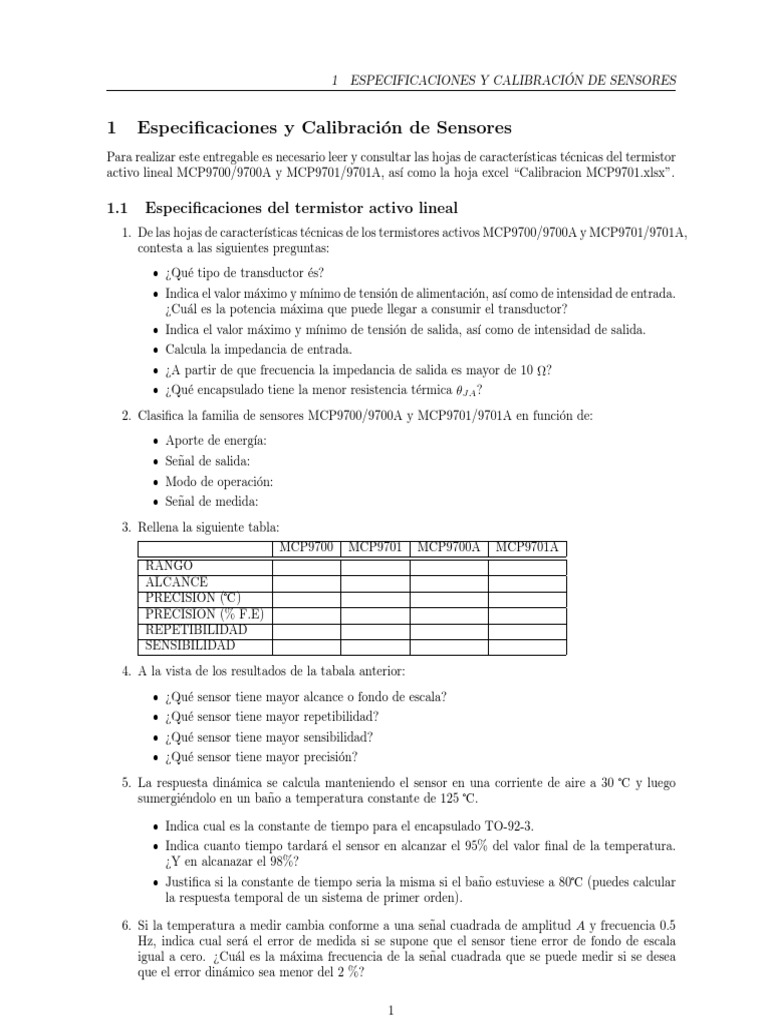

1 ESPECIFICACIONES Y CALIBRACIÓN DE SENSORES

1 Especificaciones y Calibración de Sensores


Para realizar este entregable es necesario leer y consultar las hojas de caracterı́sticas técnicas del termistor
activo lineal MCP9700/9700A y MCP9701/9701A, ası́ como la hoja excel “Calibracion MCP9701.xlsx”.

1.1 Especificaciones del termistor activo lineal


1. De las hojas de caracterı́sticas técnicas de los termistores activos MCP9700/9700A y MCP9701/9701A,
contesta a las siguientes preguntas:
ˆ ¿Qué tipo de transductor és?
ˆ Indica el valor máximo y mı́nimo de tensión de alimentación, ası́ como de intensidad de entrada.
¿Cuál es la potencia máxima que puede llegar a consumir el transductor?
ˆ Indica el valor máximo y mı́nimo de tensión de salida, ası́ como de intensidad de salida.
ˆ Calcula la impedancia de entrada.
ˆ ¿A partir de que frecuencia la impedancia de salida es mayor de 10 Ω?
ˆ ¿Qué encapsulado tiene la menor resistencia térmica θJA ?
2. Clasifica la familia de sensores MCP9700/9700A y MCP9701/9701A en función de:
ˆ Aporte de energı́a:
ˆ Señal de salida:
ˆ Modo de operación:
ˆ Señal de medida:
3. Rellena la siguiente tabla:
MCP9700 MCP9701 MCP9700A MCP9701A
RANGO
ALCANCE
PRECISION (‰)
PRECISION (% F.E)
REPETIBILIDAD
SENSIBILIDAD
4. A la vista de los resultados de la tabala anterior:
ˆ ¿Qué sensor tiene mayor alcance o fondo de escala?
ˆ ¿Qué sensor tiene mayor repetibilidad?
ˆ ¿Qué sensor tiene mayor sensibilidad?
ˆ ¿Qué sensor tiene mayor precisión?
5. La respuesta dinámica se calcula manteniendo el sensor en una corriente de aire a 30 ‰ y luego
sumergiéndolo en un baño a temperatura constante de 125 ‰.

ˆ Indica cual es la constante de tiempo para el encapsulado TO-92-3.


ˆ Indica cuanto tiempo tardará el sensor en alcanzar el 95% del valor final de la temperatura.
¿Y en alcanazar el 98%?
ˆ Justifica si la constante de tiempo seria la misma si el baño estuviese a 80‰ (puedes calcular
la respuesta temporal de un sistema de primer orden).

6. Si la temperatura a medir cambia conforme a una señal cuadrada de amplitud A y frecuencia 0.5
Hz, indica cual será el error de medida si se supone que el sensor tiene error de fondo de escala
igual a cero. ¿Cuál es la máxima frecuencia de la señal cuadrada que se puede medir si se desea
que el error dinámico sea menor del 2 %?

1
1.2 Calibración del termistor activo lineal
1 ESPECIFICACIONES Y CALIBRACIÓN DE SENSORES

7. Supon que el sensor se alimenta a 5 V con la salida de un microcontrolador. ¿Cuanto tiempo habrá
que esperar desde que se alimenta hasta que se puede leer con exactitud la primera medida?

8. La temperatura del elemento sensor TJ (junction) viene dada por TJ = TA +θJA (VDD IDD +(VD D−
VO U T )IOU T ), donde TA es la temperatura ambiente a medir.
ˆ El término θJA (VDD IDD + (VDD − VOU T )IOU T ) ¿es una perturbación interna o externa?
ˆ Calcula el error mı́nimo y máximo entre la temperatura ambiente y la temperatura de la unión,
es decir TJ − TA , para VDD = 2.3, VDD = 3.1, y VDD = 5.5.
ˆ ¿Cómo se puede minimizar el efecto de la perturbación interna en la medida?
ˆ Se requiere medir la temperatura de una corriente de aire, y para ello el sensor TO-92-3 se
monta encima de una placa electrónica de manera que los tres pines metálicos del sensor se
sueldan encima de dicha placa. La temperatura de la placa, debido a la disipación de calor de
los componentes electrónicos es diferente a la temperatura del aire que se desea medir. Explica
que medirá el sensor ¿la temperatura de la placa es una perturbación interna o externa?

1.2 Calibración del termistor activo lineal


1. Calcula la temperatura que está midiendo cada sensor en grados empleando los datos de la hoja de
caracterı́sticas técnicas.
2. Grafica en el eje de abcisas la Tª de calibración y en el eje de ordenadas la temperatura medida en
grados.
3. Grafica en el eje de abcisas la Tª de calibración y en el eje de ordenadas la temperatura en milivoltios.

4. Grafica el error de medida en grados si el sensor no se calibra (solo datos de la hoja de caracterı́sticas
téncias del sensor).
5. Como se dice que el sensor es lineal, ajusta una recta por mı́nimos cuadrados entre la temperatura
de calibración y la temperatura en milivotlios. Emplea las nuevas constantes de pendiente y paso
por cero para determinar la temperatura a partir de los milivoltios medidos.
6. Dibuja la curva del error cuando se estima la temperatura con la nueva recta ajustada mediante
mı́nimos cuadrados. En función de su forma ajusta una función al error. Si ello no es posible crea
una tabla de datos.
7. Emplea la curva a justada como una corrección más de la temperatura medida.

8. Aplicalo al grupo de datos experimentales de validación, indicando el error en grados que has
cometido en su medida comparándolo con las medidas sin calibrar y las medidas tras un ajuste por
mı́nimos cuadrados.
