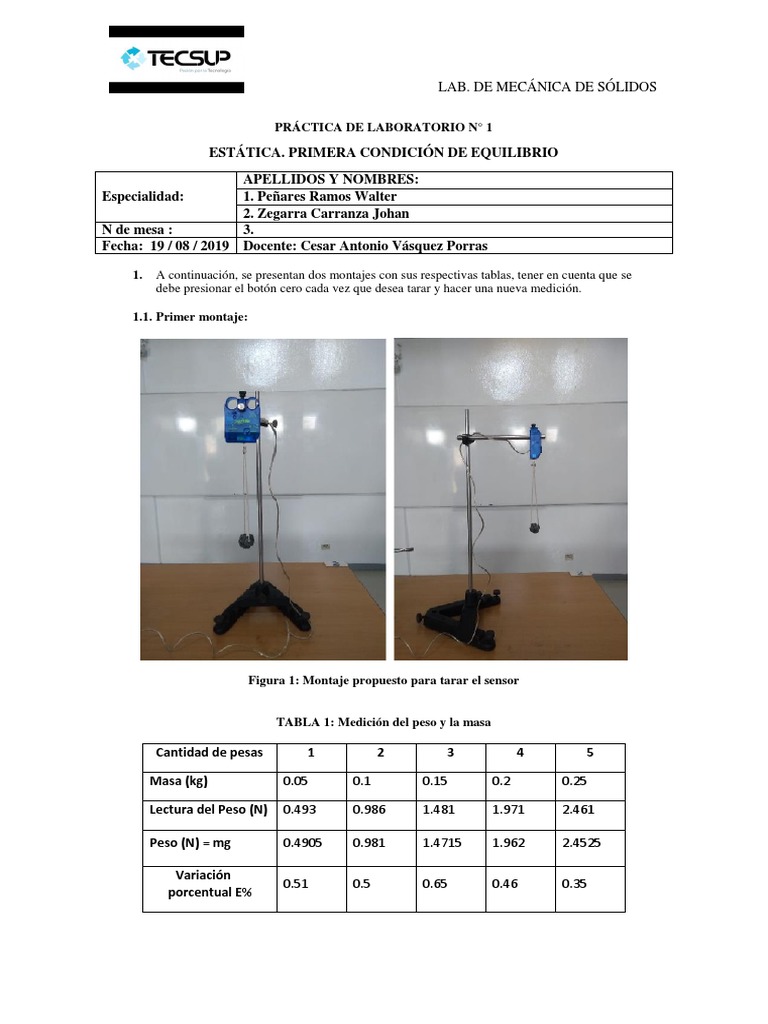

LAB.
DE MECÁNICA DE SÓLIDOS
PRÁCTICA DE LABORATORIO N° 1
ESTÁTICA. PRIMERA CONDICIÓN DE EQUILIBRIO
APELLIDOS Y NOMBRES:
Especialidad: 1. Peñares Ramos Walter
2. Zegarra Carranza Johan
N de mesa : 3.
Fecha: 19 / 08 / 2019 Docente: Cesar Antonio Vásquez Porras
1. A continuación, se presentan dos montajes con sus respectivas tablas, tener en cuenta que se
debe presionar el botón cero cada vez que desea tarar y hacer una nueva medición.
1.1. Primer montaje:
Figura 1: Montaje propuesto para tarar el sensor
TABLA 1: Medición del peso y la masa
Cantidad de pesas 1 2 3 4 5
Masa (kg) 0.05 0.1 0.15 0.2 0.25
Lectura del Peso (N) 0.493 0.986 1.481 1.971 2.461
Peso (N) = mg 0.4905 0.981 1.4715 1.962 2.4525
Variación
0.51 0.5 0.65 0.46 0.35
porcentual E%
LAB. DE MECÁNICA DE SÓLIDOS
1.2. Segundo montaje:
Figura 2: Montaje propuesto para comprobar la primera condición de equilibrio
1.3 Identificación de Variables
Según la figura 2, ¿Qué sucede si se desplaza a la izquierda uno de los dos soportes universales?
Rpta: Sucede que el ángulo entre F1 y F2 aumenta y los ángulos de F1 y F3, F2 y F3 disminuyen.
Además la tensión en las cuerdas F1 y F2 también aumenta.
1.- Variable Independiente: F1 Y F1
2.- Variable Dependiente: F3
TABLA 2: Medición de la fuerza F1, la masa m1 y m2 y de los ángulos
Masa Variación entre
Fuerza (N) Ángulos (°)
(kg) F3 y FR
Casos
m F1 (sensor) F2=m1g F3=m2g FR α β 𝜽 E%
A 50 0.3N 0.272 N 0.4905 N 0.424 135° 140° 85° 13.5575
B 100 0.599 N 0.6 N 0.981 N 1.008 147.3 147.3 65.5° 2.75
C 150 0.862 N 0.8 N 1.4715 N 1.37 145.5 145.5 69° 6.9
LAB. DE MECÁNICA DE SÓLIDOS
2. CÁLCULOS:
A continuación, debe realizar los siguientes cálculos y evidenciarlo con el pegado de una imagen
fotográfica en el rectángulo en blanco.
A) Considerando la tabla 1, calcular la variación porcentual para los cinco casos. Según lo calculado, ¿A
qué factores cree que se deben estos cambios obtenidos en la experiencia?
.
RPTA: Puede deberse a varios factores como la masa real de las pesas y muchas veces a que los
sensores de fuerza no están calibrados o fallan.
B) Considerando la tabla 2, calcular el valor de FR en función a F1 y F2 por el método del paralelogramo
y determinar la variación porcentual entre F3 y FR para los tres casos.
LAB. DE MECÁNICA DE SÓLIDOS
C) Considerando la tabla 1, comprobar la primera condición de equilibrio y realizar el
diagrama de cuerpo libre para la figura 1.
D) Considerando la tabla 2, comprobar la primera condición de equilibrio y realizar el
Diagrama de cuerpo libre para la figura 2.
3. CONCLUSIONES:
-Se comprobó que por el método del paralelogramo hallar la fuerza resultante y encontrar la
variación porcentual entre F3 (teórico) y FR (experimental).
-Se logró analizar la condición de equilibrio para fuerzas colineales y concurrentes.
-Se logró hallar la fuerza de F1 y F2 con el programa PascoCapstone.
LAB. DE MECÁNICA DE SÓLIDOS
4. CUESTIONARIO:
3.1 Con respecto al proceso verificación del sensor de fuerza responda:
3.1.1. Represente vectores en 2 situaciones (en una imagen) aplicadas a su especialidad.
3.1.2 Mencione 5 cantidades físicas vectoriales.
Rpta: Velocidad, Aceleración, fuerza, Desplazamiento y Cantidad de Movimiento.
3.2 Con respecto al proceso del teorema de Lamy presentado en la figura 2. Responda:
3.2.1 ¿Por qué los vectores son concurrentes en esta experiencia?
3.2.2 ¿Qué entiende por equilibrio?, un cuerpo en equilibrio está necesariamente en reposo.
¿Por qué?
3.2.3. Suponiendo que no se conoce el valor de F2, ¿Se puede determinar su valor con los datos que se
obtuvo de F1 y F3 considerando los ángulos en la parte experimental? ¿Cómo?
Rpta: Sí se puede determinar, aplicando el teorema de Lamy, y se trabajaría con los ángulos medidos.
LAB. DE MECÁNICA DE SÓLIDOS
2. APLICACIONES A LA ESPECIALIDAD:
4.1 Se presentarán un mínimo de 2 aplicaciones del tema del laboratorio referido a su
especialidad.
LAB. DE MECÁNICA DE SÓLIDOS
