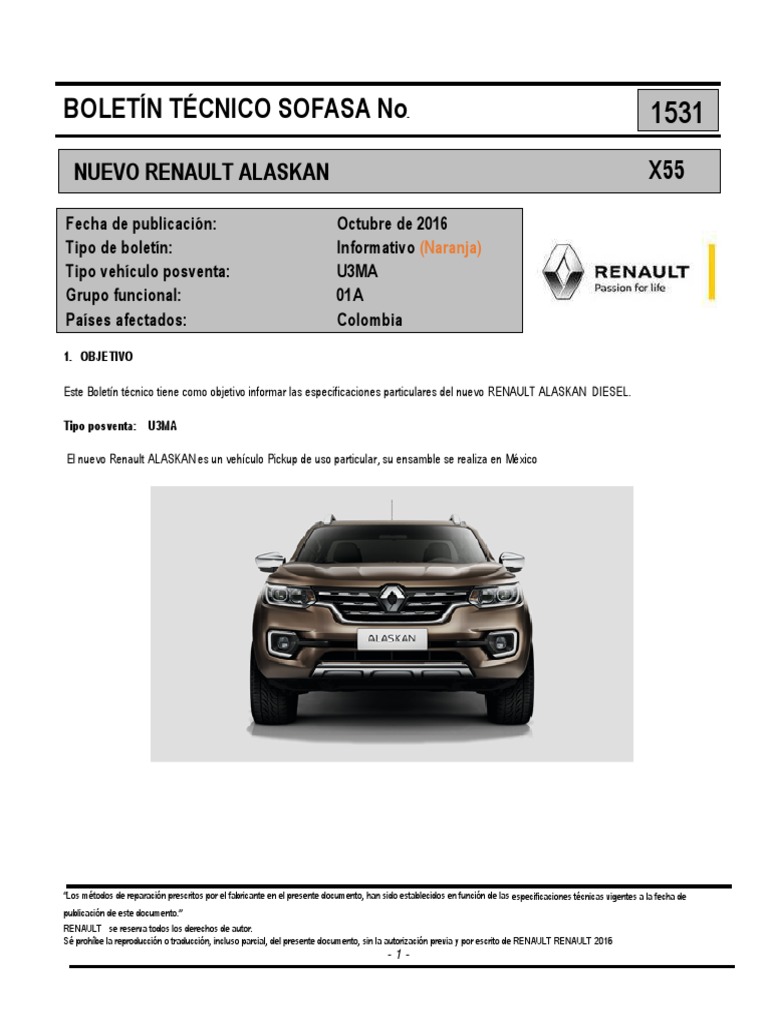

1531
NUEVO RENAULT ALASKAN X55
Fecha de publicación: Octubre de 2016
Tipo de boletín: Informativo (Naranja)
Tipo vehículo posventa: U3MA
Grupo funcional: 01A
Países afectados: Colombia
1. OBJETIVO
Este Boletín técnico tiene como objetivo informar las especificaciones particulares del nuevo RENAULT ALASKAN DIESEL.
El nuevo Renault ALASKAN es un vehículo Pickup de uso particular, su ensamble se realiza en México
“Los métodos de reparación prescritos por el fabricante en el presente documento, han sido establecidos en función de las especificaciones técnicas vigentes a la fecha de
publicación de este documento.”
RENAULT se reserva todos los derechos de autor.
Sé prohíbe la reproducción o traducción, incluso parcial, del presente documento, sin la autorización previa y por escrito de RENAULT RENAULT 2016
-1-
Versiones: Motor turbo YD25, common rail, motor diésel de inyección directa equipado de serie con una opción de transmisión manual
o automática. Ambas versiones solo están disponibles con tracción en las 4 ruedas con dos versiones de modelo diferentes.
Desde marzo de 2017 estará disponible una nueva versión con tracción a 2 ruedas con un motor opcional de 160 CV y un nivel de
especificación adicional (E0).
“Los métodos de reparación prescritos por el fabricante en el presente documento, han sido establecidos en función de las especificaciones técnicas vigentes a la fecha de
publicación de este documento.”
RENAULT se reserva todos los derechos de autor.
Sé prohíbe la reproducción o traducción, incluso parcial, del presente documento, sin la autorización previa y por escrito de RENAULT RENAULT 2016
-2-
IDENTIFICACIÓN DEL VEHÍCULO
Ubicación de las etiquetas de identificación
“Los métodos de reparación prescritos por el fabricante en el presente documento, han sido establecidos en función de las especificaciones técnicas vigentes a la fecha de
publicación de este documento.”
RENAULT se reserva todos los derechos de autor.
Sé prohíbe la reproducción o traducción, incluso parcial, del presente documento, sin la autorización previa y por escrito de RENAULT RENAULT 2016
-3-
Número de la transmisión manual 6MT: FS6R31A Número de la transmisión automática 7AT: RE7R01B
YD25DDTi
Anchura
Altura
“Los métodos de reparación prescritos por el fabricante en el presente documento, han sido establecidos en función de las especificaciones técnicas vigentes a la fecha de
publicación de este documento.”
RENAULT se reserva todos los derechos de autor.
Sé prohíbe la reproducción o traducción, incluso parcial, del presente documento, sin la autorización previa y por escrito de RENAULT RENAULT 2016
-4-
ALASKAN
Capacidades off-road
Profundidad de Ángulo de
450 mm 29,0° Ángulo de ataque 24,9°
vadeo aproximación
Ángulo de salida 25,9° Distancia al suelo 227 mm
“Los métodos de reparación prescritos por el fabricante en el presente documento, han sido establecidos en función de las especificaciones técnicas vigentes a la fecha de
publicación de este documento.”
RENAULT se reserva todos los derechos de autor.
Sé prohíbe la reproducción o traducción, incluso parcial, del presente documento, sin la autorización previa y por escrito de RENAULT RENAULT 2016
-5-
ALASKAN E1/E2 E0
Equipo E0 E1 E2
Espejos eléctricos x
Molduras cromadas x
Peldaños laterales x
Climatización automática x x
“Los métodos de reparación prescritos por el fabricante en el presente documento, han sido establecidos en función de las especificaciones técnicas vigentes a la fecha de
publicación de este documento.”
RENAULT se reserva todos los derechos de autor.
Sé prohíbe la reproducción o traducción, incluso parcial, del presente documento, sin la autorización previa y por escrito de RENAULT RENAULT 2016
-6-
Bizona de climatización automática x
Equipo E0 E1 E2
Bloqueo diferencial x
Tapicería de tela x x
Tapicería de cuero x
Barras de techo x
2. INFORMACIÓN TÉCNICA
2.1.TRANSMISION: El ALASKAN está equipado, ya sea con una caja de cambios automática de 7 velocidades, o con una caja de cambios
manual de 6 velocidades, siendo ambas de tracción a las 4 ruedas con una caja de transferencia accionada eléctricamente. Desde marzo de
2017 también estará disponible una transmisión manual con tracción a dos ruedas:
“Los métodos de reparación prescritos por el fabricante en el presente documento, han sido establecidos en función de las especificaciones técnicas vigentes a la fecha de
publicación de este documento.”
RENAULT se reserva todos los derechos de autor.
Sé prohíbe la reproducción o traducción, incluso parcial, del presente documento, sin la autorización previa y por escrito de RENAULT RENAULT 2016
-7-
Especificaciones del cambio manual y automático
Carrocería Pick-up
Cabina E1 E2 E0
MOTOR YD25DDTi YD25DDTi YD25DDTi
TRANSMISIÓN 6MT 7AT 6MT
TIPO DE TRACCIÓN 4WD 2WD
Tipo y tamaño del embrague 275 - 180 - 275 - 180
Tipo de transmisión FS6R31A RE7R01B FS6R31A
Relación de marchas 1ª 4,685 4,887 4,685
2ª 2,478 3,170 2,478
3ª 1,623 2,027 1,623
4ª 1,207 1,412 1.207
5ª 1,000 1,000 1,000
6ª 0,808 0,864 0,808
7ª - 0,775 -
Marcha atrás 4,709 4,041 4,709
Transmisión final Relación 3,692 3,357 3,692
Velocidad de transferencia (en 2,717 -
modo 4LO)
Bloqueo del diferencial EDL disponible
trasero
El ALASKAN está equipado con una transmisión manual de 6 velocidades de amplia relación.
La relación de marchas es más amplia, lo que reduce el ruido, la vibración y la dureza, mejora el consumo de combustible y reduce las
emisiones de CO2. La baja relación de transmisión de la 1ª marcha significa un mejor rendimiento off-road y una mejor tracción en
pendientes pronunciadas.
“Los métodos de reparación prescritos por el fabricante en el presente documento, han sido establecidos en función de las especificaciones técnicas vigentes a la fecha de
publicación de este documento.”
RENAULT se reserva todos los derechos de autor.
Sé prohíbe la reproducción o traducción, incluso parcial, del presente documento, sin la autorización previa y por escrito de RENAULT RENAULT 2016
-8-
Transmisión automática RE7R01B
Al igual que con la transmisión manual, la transmisión RE7R01B proporciona una relación de marchas más amplia, lo que reduce el ruido, la
vibración y la dureza, mejora el consumo de combustible y reduce las emisiones de CO2
El YD25 es un motor diésel de 2,5 litros, equipado con un único turbocompresor controlado electrónicamente y alimentado por medio de un
sistema de combustible common rail tipo Denso HP3.
El motor de 2,5 litros es capaz de generar una potencia de 190 CV, a principios de 2017 se lanzará una versión con tracción a 2 ruedas y
160 CV de potencia
“Los métodos de reparación prescritos por el fabricante en el presente documento, han sido establecidos en función de las especificaciones técnicas vigentes a la fecha de
publicación de este documento.”
RENAULT se reserva todos los derechos de autor.
Sé prohíbe la reproducción o traducción, incluso parcial, del presente documento, sin la autorización previa y por escrito de RENAULT RENAULT 2016
-9-
Modelo del motor YD25DDTi
El ALASKAN utiliza un sistema common rail tipo Denso HP3. Como todos los sistemas common rail, consta de una bomba de
alimentación, common rail e inyectores.
“Los métodos de reparación prescritos por el fabricante en el presente documento, han sido establecidos en función de las especificaciones técnicas vigentes a la fecha de
publicación de este documento.”
RENAULT se reserva todos los derechos de autor.
Sé prohíbe la reproducción o traducción, incluso parcial, del presente documento, sin la autorización previa y por escrito de RENAULT RENAULT 2016
- 10 -
2.4 Sistema de sincronización
• En RENAULT ALASKAN la arquitectura eléctrica es multiplexada y el diagnóstico se puede realizar con el útil CLIP desde la versión
159 en adelante. La interfaz del diagnóstico utilizada es Borneo 2
• Nota: es posible que al ingresar con el útil CLIP no se reconozca LA RED CAN por efectos de la versión CLIP pero si se continua
con el diagnostico, todos los calculadores serán reconocidos y diagnosticados.
• Estructura de los vehículos que disponen de llave i-KEY “Intelligent Key” (Llave manos libres o llave inteligente)
“Los métodos de reparación prescritos por el fabricante en el presente documento, han sido establecidos en función de las especificaciones técnicas vigentes a la fecha de
publicación de este documento.”
RENAULT se reserva todos los derechos de autor.
Sé prohíbe la reproducción o traducción, incluso parcial, del presente documento, sin la autorización previa y por escrito de RENAULT RENAULT 2016
- 11 -
Inyección UPC
UCH
• Estructura de los vehículos que NO disponen de llave i-KEY (Llave manos libres)
• Tanto el ECM como el BCM disponen de una resistencia de 120 S entre los terminales superiores e inferiores del CAN
Cuadro de
instrumentos
IDENTIDAD DE CALCULADORES se realizara por BORNEO 2 Vehículo equipado con red CAN
“Los métodos de reparación prescritos por el fabricante en el presente documento, han sido establecidos en función de las especificaciones técnicas vigentes a la fecha de
publicación de este documento.”
RENAULT se reserva todos los derechos de autor.
Sé prohíbe la reproducción o traducción, incluso parcial, del presente documento, sin la autorización previa y por escrito de RENAULT RENAULT 2016
- 12 -
Los vehículos SIN i-KEY no tienen UCH independiente, estas funciones las asume el calculador tablero de instrumentos o (medidor
combinado).
Toma de diagnóstico
El conector de Toma de diagnóstico (A) se puede encontrar debajo del panel inferior del conductor.
2.6 Batería
“Los métodos de reparación prescritos por el fabricante en el presente documento, han sido establecidos en función de las especificaciones técnicas vigentes a la fecha de
publicación de este documento.”
RENAULT se reserva todos los derechos de autor.
Sé prohíbe la reproducción o traducción, incluso parcial, del presente documento, sin la autorización previa y por escrito de RENAULT RENAULT 2016
- 13 -
Fuente de alimentación
“Los métodos de reparación prescritos por el fabricante en el presente documento, han sido establecidos en función de las especificaciones técnicas vigentes a la fecha de
publicación de este documento.”
RENAULT se reserva todos los derechos de autor.
Sé prohíbe la reproducción o traducción, incluso parcial, del presente documento, sin la autorización previa y por escrito de RENAULT RENAULT 2016
- 14 -
Caja de relés (compartimento del motor)
La caja de fusibles contiene el interruptor de almacenamiento Fusible Corta - consumidores). Para activar el fusible, se debe empujar, para
desactivarlo, es necesario halarlo.
“Los métodos de reparación prescritos por el fabricante en el presente documento, han sido establecidos en función de las especificaciones técnicas vigentes a la fecha de
publicación de este documento.”
RENAULT se reserva todos los derechos de autor.
Sé prohíbe la reproducción o traducción, incluso parcial, del presente documento, sin la autorización previa y por escrito de RENAULT RENAULT 2016
- 15 -
IPDM “Intelligent Power Distribution Module“ UPC (Unidad de Proteción y Conmutación)
El IPDM (UPC) todavía dispone de un autodiagnóstico activo, ya que se trata de una primera generación sin tecnología inteligente
En el modo de autodiagnóstico activo, el IPDM E/R transmite una señal de prueba a los siguientes sistemas con el fin de comprobar su
funcionamiento:
“Los métodos de reparación prescritos por el fabricante en el presente documento, han sido establecidos en función de las especificaciones técnicas vigentes a la fecha de
publicación de este documento.”
RENAULT se reserva todos los derechos de autor.
Sé prohíbe la reproducción o traducción, incluso parcial, del presente documento, sin la autorización previa y por escrito de RENAULT RENAULT 2016
- 16 -
Descripción del sistema
El sistema de llave inteligente permite bloquear y desbloquear las cerraduras de las puertas (función de bloqueo/desbloqueo)
simplemente llevando consigo la llave de inteligente. El funcionamiento se basa en la verificación electrónica de identificación por medio
de una comunicación bidireccional entre la llave inteligente y el vehículo BCM (UCH)
• Los ajustes de cada función se pueden modificar con el dispositivo de diagnóstico CLIP.
• Si se pierde una llave inteligente, se puede registrar una nueva llave inteligente. (Se pueden registrar un máximo de 4 llaves
inteligentes)
• Es posible realizar un diagnóstico en el sistema y registrar una llave inteligente con el dispositivo de diagnóstico CLIP.
Cuando el BCM detecta que se ha pulsado el interruptor de solicitud de la puerta, activa la antena interior y exterior desde el interruptor
de solicitud de la puerta pulsado y transmite la señal solicitada a la llave inteligente.
Si la llave inteligente se encuentra dentro del área de detección de la antena exterior, esta recibirá la señal de solicitud y transmitirá la
señal de la clave de identificación al BCM por medio del receptor del control remoto de apertura de puertas sin llave.
El BCM recibe la señal de la clave de identificación y la compara con la clave de identificación registrada. El BCM bloquea/desbloquea
cada uno de los actuadores de las cerraduras de las puertas.
La llave inteligente tiene la misma función que la función de apertura de un mando a distancia. Por lo tanto, se puede utilizar de la
misma manera que un mando a distancia mediante el accionamiento del botón de bloqueo/desbloqueo de puertas.
Cuando se presiona el botón de bloqueo/desbloqueo de puertas de la llave inteligente, se transmite una señal de bloqueo o desbloqueo
desde la llave inteligente hasta el BCM por medio del receptor del control remoto de apertura de puertas sin llave.
Si la clave recibida coincide, el BCM bloquea/desbloquea cada actuador de las cerraduras de las puertas.
Las antenas exteriores están montadas en el interior de los tiradores de las puertas
• Cuando el interruptor de arranque está en ON, el BCM (incluído en el cuadro de instrumentos) activa el amplificador de antena NATS
para iniciar la verificación de identificación NATS con el interruptor de arranque (transpondedor integrado).
• El BCM recibe la señal de identificación NATS del interruptor de arranque a través del amplificador de antena NATS (casquillo
transpondedor) y la compara con la identificación registrada.
• Si la verificación de la identificación NATS ha sido correcta, el BCM efectúa la verificación de identificación entre el BCM y el ECM.
“Los métodos de reparación prescritos por el fabricante en el presente documento, han sido establecidos en función de las especificaciones técnicas vigentes a la fecha de
publicación de este documento.”
RENAULT se reserva todos los derechos de autor.
Sé prohíbe la reproducción o traducción, incluso parcial, del presente documento, sin la autorización previa y por escrito de RENAULT RENAULT 2016
- 17 -
• Si la verificación de la identificación ha sido correcta, el BCM transmite la señal de verificación correcta al ECM y, entonces, este último
puede arrancar el motor.
La verificación de identificación entre el BCM y el interruptor de arranque a través del amplificador de antena NATS se realiza cuando el
interruptor de arranque está en ON. Si se utiliza un interruptor de arranque cuya identificación no está registrada, no es posible arrancar el
motor.
En E2 se especifica que el ALASKAN cuenta con asientos delanteros eléctricos equipados con sistema de apoyo lumbar, calentadores de
espalda y movimientos en tres direcciones. Dos elementos calefactores están fijados detrás de la tapicería, en la parte delantera horizontal y
vertical del asiento. El control del movimiento es proporcionado por interruptores montados en la parte inferior lateral del asiento. Los
interruptores para los elementos calefactores están situados entre los asientos, en la consola central, cerca del freno de mano
“Los métodos de reparación prescritos por el fabricante en el presente documento, han sido establecidos en función de las especificaciones técnicas vigentes a la fecha de
publicación de este documento.”
RENAULT se reserva todos los derechos de autor.
Sé prohíbe la reproducción o traducción, incluso parcial, del presente documento, sin la autorización previa y por escrito de RENAULT RENAULT 2016
- 18 -
2.9 Aire acondicionado
Especificaciones
“Los métodos de reparación prescritos por el fabricante en el presente documento, han sido establecidos en función de las especificaciones técnicas vigentes a la fecha de
publicación de este documento.”
RENAULT se reserva todos los derechos de autor.
Sé prohíbe la reproducción o traducción, incluso parcial, del presente documento, sin la autorización previa y por escrito de RENAULT RENAULT 2016
- 19 -
El filtro de polen debe ser reemplazado según lo establecido en el plan de servicio
3 Faros LED
Faros:
“Los métodos de reparación prescritos por el fabricante en el presente documento, han sido establecidos en función de las especificaciones técnicas vigentes a la fecha de
publicación de este documento.”
RENAULT se reserva todos los derechos de autor.
Sé prohíbe la reproducción o traducción, incluso parcial, del presente documento, sin la autorización previa y por escrito de RENAULT RENAULT 2016
- 20 -
El módulo de control de los faros LED está integrado en la lámpara de combinación delantera y enciende los faros LED en función de la
petición del IPDM E/R (USM). El sensor óptico que mide la luminosidad exterior se encuentra en la parte superior del conjunto de salpicadero
El panel de instrumentos controla los siguientes elementos en función de las señales recibidas de cada unidad a través del sistema de
comunicación CAN y las señales directas recibidas de interruptores y sensores.
• Velocímetro
• Tacómetro
• Indicador de temperatura del refrigerante del motor
• Indicador de combustible
• Señales de indicación
• Señales de advertencia
• Medidor de control de iluminación
• Medidor de la función de efecto
• Pantalla de información
Señales de indicación/advertencia
“Los métodos de reparación prescritos por el fabricante en el presente documento, han sido establecidos en función de las especificaciones técnicas vigentes a la fecha de
publicación de este documento.”
RENAULT se reserva todos los derechos de autor.
Sé prohíbe la reproducción o traducción, incluso parcial, del presente documento, sin la autorización previa y por escrito de RENAULT RENAULT 2016
- 21 -
Testigo de
Testigo de
control de
fallo en Auto
tracción
Trans Park
desconectado
Tablero policromatico con opcion de escoger el color de la carroceria, mando sobre el volante
3.3 Audio
Audio estándar E1
• Radio AM/FM
• Reproducción de CD
• Conexión AUX
• Conexión USB
• Volumen sensible a la velocidad
“Los métodos de reparación prescritos por el fabricante en el presente documento, han sido establecidos en función de las especificaciones técnicas vigentes a la fecha de
publicación de este documento.”
RENAULT se reserva todos los derechos de autor.
Sé prohíbe la reproducción o traducción, incluso parcial, del presente documento, sin la autorización previa y por escrito de RENAULT RENAULT 2016
- 22 -
VERSION E2
• Pantalla a color de 5 pulgadas
• USB (para el control y la carga del iPod) + AUX
• Teléfono y audio Bluetooth
• CD, RADIO (AM/FM)
• Apto para smartphone
La Nueva Renault ALASKAN viene equipada con sensores de reversa y cámara trasera ubicada en la manija de apertura de la compuerta
Platón. En la versiones E2
“Los métodos de reparación prescritos por el fabricante en el presente documento, han sido establecidos en función de las especificaciones técnicas vigentes a la fecha de
publicación de este documento.”
RENAULT se reserva todos los derechos de autor.
Sé prohíbe la reproducción o traducción, incluso parcial, del presente documento, sin la autorización previa y por escrito de RENAULT RENAULT 2016
- 23 -
5. GARANTIA
RENAULT ALASKAN cuenta con garantía de 100.000 Km o tres (3) años de garantía (lo primero que se cumpla), 3 años de garantía de pintura
y 6 años de garantía anticorrosión.
Toda transformación u adaptación es a cargo y responsabilidad del cliente y las piezas originales modificadas para dicha adecuación
NO están cubiertas por la garantía Renault.
A la fecha no existe una transformación avalada por Renault - Sofasa. La decisión y responsabilidad de la misma está a cargo del
cliente o del concesionario, en este caso la transformación y piezas intervenidas NO están cubiertas por la garantía Renault. En el
momento que se encuentre avalada una transformación por Renault - Sofasa, la descripción de la misma, las condiciones de garantía
y los procedimientos posventa serán definidos en un BT específico para tal fin.
Documentos anexos:
E-mail: Techline.colombia@renault.com
“Los métodos de reparación prescritos por el fabricante en el presente documento, han sido establecidos en función de las especificaciones técnicas vigentes a la fecha de
publicación de este documento.”
RENAULT se reserva todos los derechos de autor.
Sé prohíbe la reproducción o traducción, incluso parcial, del presente documento, sin la autorización previa y por escrito de RENAULT RENAULT 2016
- 24 -
