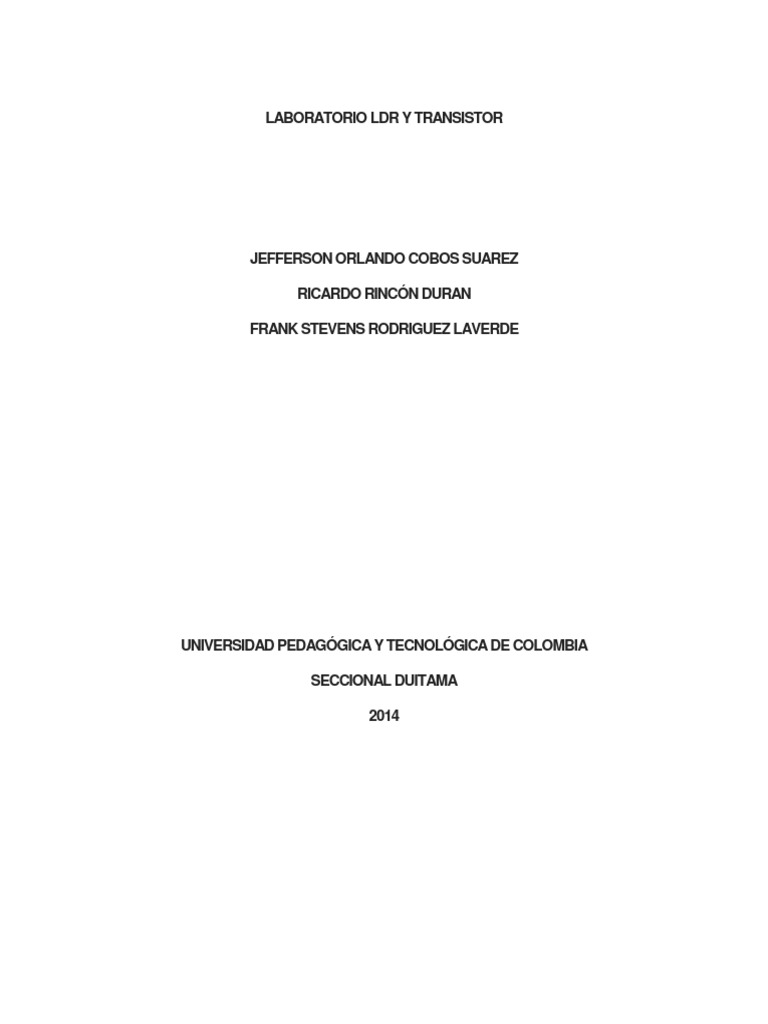

LABORATORIO LDR Y TRANSISTOR
JEFFERSON ORLANDO COBOS SUAREZ
RICARDO RINCÓN DURAN
FRANK STEVENS RODRIGUEZ LAVERDE
UNIVERSIDAD PEDAGÓGICA Y TECNOLÓGICA DE COLOMBIA
SECCIONAL DUITAMA
2014
LABORATORIO LDR Y TRANSISTOR
JEFFERSON ORLANDO COBOS SUAREZ
RICARDO RINCÓN DURAN
FRANK STEVENS RODRIGUEZ LAVERDE
LICENCIATURA EN TECNOLOGÍA
(ELECTRONICA ANALOGA)
TATIANA MEJIA LEMUS
UNIVERSIDAD PEDAGOGICA Y TECNOLOGICA DE COLOMBIA
SECCIONAL DUITAMA
2014
MATERIALES UTILIZADOS:
TABLAS:
VOLTAJE DE LA FUENTE 4.5V
VOLTAJE DEL COLECTOR-EMISOR 0.0832
VOLTAJE DE LA RESISTENCIA 2.0009
VOLTAJE DEL LED 2.912
VOLTAJE DE BASE 0.0360
RESISTENCIA LDR 67.1KΩ
RESITENCIA DEL POTENCIOMETRO 94.41KΩ
VOLTAJE DE LA FUENTE 4.5V
VOLTAJE DEL COLECTOR-EMISOR 0.0176V
VOLTAJE DE LA RESISTENCIA 2.8248V
VOLTAJE DEL LED 2.0069V
VOLTAJE DE BASE 0.2591V
VOLTAJE LDR 3.99V
RESITENCIA DEL POTENCIOMETRO 1.2734KΩ
SIMULACIONES:
Cuestionario:
1. Analice el funcionamiento del circuito ¿Qué papel cumplen el potenciómetro y la LDR
sobre el transistor, porque se enciende el Led?
En este caso ya que la resistencia que tiene la fotorresistencia no es tan alta a comparación de la
fotorresistencia el paso de corriente que pasa por el circuito se dirigirá a donde haiga menos
oposición de corriente llevándola al Led y suministrándole energía para que encienda, o bien
termina pasando por el potenciómetro, pero la haber una alta resistencia en la fotoresistencia se
desvia por la base del transistor
2. Realice el montaje del circuito para que el LED se active con la presencia de Luz sobre
la LDR
3. Analice el funcionamiento del circuito ¿Qué papel cumplen el potenciómetro y la LDR
sobre el transistor, porque se enciende el Led cuando se aumenta la luminosidad
sobre la LDR?
En este caso la fotorresistencia y el potenciómetro son los encargados de permitir el
paso de corriente por el circuito, haciendo la función de interruptores, esto se da ya que
por un lado el potenciómetro es una resistencia variable la cual puede aumentar o
disminuir su resistencia, por otro lado ya que las leyes de corrientes de Kirchhoff son
aplicables en estos casos, se puede decir que la corriente total IT que circula por el
circuito es igual a la suma de las demás corrientes que pasan por el circuito, haciendo
que cuando se disminuye la resistencia de la fotorresistencia a un nivel mucho menor
que el del potenciómetro la tensión que circula por el potenciómetro va a ser mucho
mayor por lo que da via libre a la corriente a circular hacia el Led, en caso contrario que
se da poca luz a la fotorresistencia, esto aumenta demasiado la resistencia haciendo
casi nulo el paso de corriente por el circuito impidiendo que el Led encienda.
4. proponga y realice el montaje y simulación de un sistema de alarma por variación de
temperatura, cuando aumente la temperatura debe activarse la alarma. Revise cual
sensor de resistencia variable podría utilizar tomando como base los circuitos anteriores.
Se usó un termistor NTC el cual variaba acorde su temperatura, en este caso el termistor a mayor
temperatura disminuía su resistencia, cuando tenía una temperatura ambiente su resistencia era
alta por lo cual no permitía el paso de corriente por el circuito
