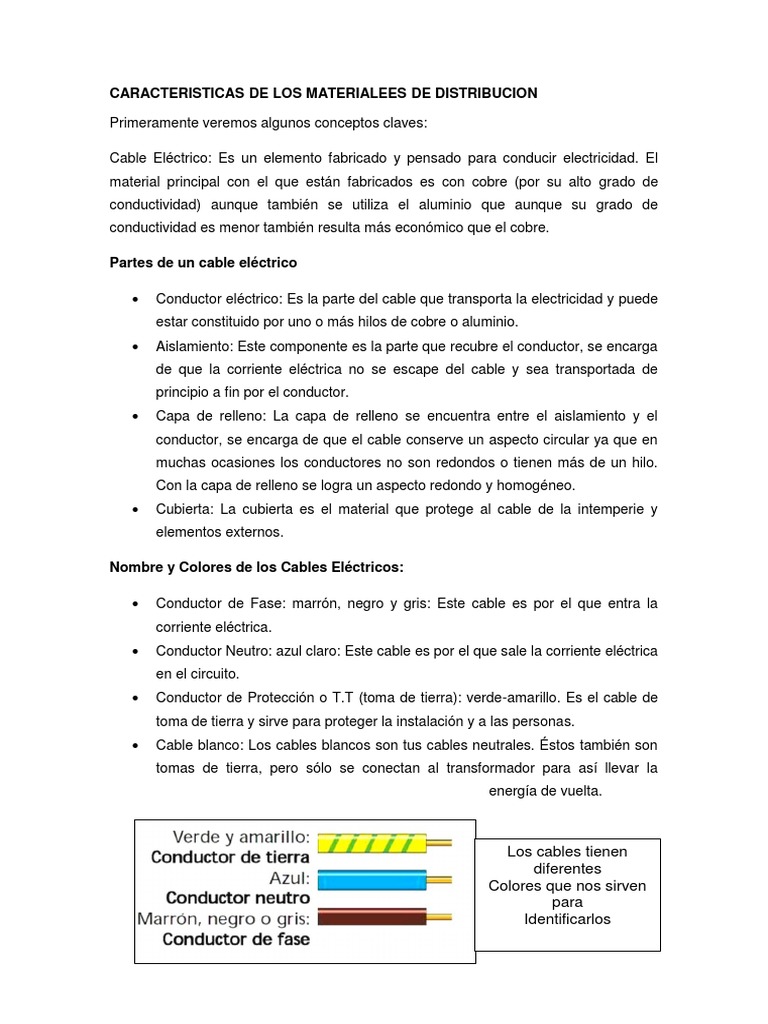

CARACTERISTICAS DE LOS MATERIALEES DE DISTRIBUCION

Primeramente veremos algunos conceptos claves:

Cable Eléctrico: Es un elemento fabricado y pensado para conducir electricidad. El

material principal con el que están fabricados es con cobre (por su alto grado de
conductividad) aunque también se utiliza el aluminio que aunque su grado de
conductividad es menor también resulta más económico que el cobre.

Partes de un cable eléctrico

 Conductor eléctrico: Es la parte del cable que transporta la electricidad y puede

estar constituido por uno o más hilos de cobre o aluminio.
 Aislamiento: Este componente es la parte que recubre el conductor, se encarga
de que la corriente eléctrica no se escape del cable y sea transportada de
principio a fin por el conductor.
 Capa de relleno: La capa de relleno se encuentra entre el aislamiento y el
conductor, se encarga de que el cable conserve un aspecto circular ya que en
muchas ocasiones los conductores no son redondos o tienen más de un hilo.
Con la capa de relleno se logra un aspecto redondo y homogéneo.
 Cubierta: La cubierta es el material que protege al cable de la intemperie y
elementos externos.

Nombre y Colores de los Cables Eléctricos:

 Conductor de Fase: marrón, negro y gris: Este cable es por el que entra la
corriente eléctrica.
 Conductor Neutro: azul claro: Este cable es por el que sale la corriente eléctrica
en el circuito.
 Conductor de Protección o T.T (toma de tierra): verde-amarillo. Es el cable de
toma de tierra y sirve para proteger la instalación y a las personas.
 Cable blanco: Los cables blancos son tus cables neutrales. Éstos también son
tomas de tierra, pero sólo se conectan al transformador para así llevar la
energía de vuelta.

Los cables tienen

diferentes
Colores que nos sirven
para
Identificarlos
TIPOS DE CABLES

Comercialmente hay muchos tipos de conductores eléctricos, pero vamos a ver los
principales y más usados. Abajo tiene imágenes de cada uno.

 Unipolares: formados por un hilo conductor.

 Multipolares: formados por más de un hilo.
 Mangueras: formado por 2 o 3 conductores rodeados de protección.
 Rígidos: difíciles de deformar.
 Flexibles: fáciles de deformar.
 Planos: de forma plana.
 Redondos: de forma redonda.
 Coaxial: Tiene un núcleo chapado en cobre, rodeado por un aislante
dieléctrico. Un escudo tejido de cobre rodea la capa aislante, el cual está
finalmente unido por una cubierta de plástico más exterior.
 Trenzado: consiste en pares de alambres de cobre aislantes, los cuales están
trenzados alrededor del otro.
 Con aislante: con capa protectora.
 Al aire: sin aislamiento.
 Blindados: Está hecho de uno o más alambres aislantes que están
colectivamente adjuntos por una lámina de aluminio Mylar o tejido trenzado de
blindaje.
 DISTANCIA ENTRE CABLES

Entre cable y cable dependiendo del nivel de tensión si es 10.5 kv la distancia es de 21

plg (50,8Cm).Si es 24,9Kv la distancia será de 37plg (94 cm) estás están situadas
fuera del cuarto anillo la distancia es mayor mientras más kV de tensión se tenga entre
líneas.

Medidas de los cables eléctricos

Las medidas de los cables y alambres eléctricos se suelen categorizar en calibres si
se habla del sistema AWG (American Wire Gauge), sin embargo es más común
conocerlos dependiendo del diámetro del cable en el sistema métrico decimal y
categorizarlos en milímetros cuadrados dependiendo del diámetro de la sección. La
siguiente tabla también es muy útil para saber las equivalencias de calibre en
milímetros.

FOTO CALIBRE DIAMETRO CONSUMO EJEMPLOS

/ AWG EN MM DE
CORRIENTE
6 16mm Muy alto Aires acondicionados centrales, equipos
industriales (se requiere instalación especial
de 240 volts).
8 10mm Alto Aires acondicionados, estufas eléctricas y
acometidas de energía eléctrica.

10 6mm Medio - alto Secadoras de ropa, refrigeradores, aires

acondicionados de ventana.

12 4mm Medio Hornos de microondas, licuadoras,

contactos de casas y oficinas, extensiones
de uso rudo.
14 2.5mm Medio - bajo Cableado de iluminación, contactos de
casas, extensiones reforzadas.
 16 1.5mm Bajo Extensiones de bajo consumo, lámparas.

18 1mm Muy bajo Productos electrónicos como termostatos,

timbres o sistemas de seguridad.

Capacidad de amperaje de los cables más comunes:

Se recomienda por razones de seguridad que el amperaje permanezca alrededor del
80% de la potencia máxima que su cable o alambre es capaz de transportar. Este
cuadro muestra tanto la carga recomendada del 80% de watts como la carga máxima
absoluta del 100% de watts para los tamaños de cable y alambres más comunes.

Calibre de Carga de watts Carga

alambre y Amperios recomendada al máxima de Usos comunes
cable 80% potencia
Cableado residencial
común:
1440 vatios (120 1800 vatios
Calibre 14 15 amps • Luminarias
voltios) (120 voltios)
• Receptáculos
domésticos

Cableado residencial
común:
1920 vatios (120 2400 vatios
• Luminarias
voltios) (120 voltios)
Calibre 12 20 amps • Receptáculos
3840 vatios (240 4800 vatios
domésticos
voltios) (240 voltios)
• Pequeños
electrodomésticos

2880 vatios (120 3600 vatios Grandes

voltios) (120 voltios) electrodomésticos:
Calibre 10 30 amps
5760 vatios (240 7200 vatios • A / A de ventana
voltios) (240 voltios) • Secadora de ropa
Grandes
electrodomésticos:
7680 vatios (240 9600 vatios
Calibre 8 40 amps • Gamas eléctricas
voltios) (240 voltios)
grandes
• Central A/ A
Grandes
electrodomésticos:
10560 vatios (240 13200 vatios
Calibre 6 55 amps • Aire acondicionado
voltios) (240 voltios)
central
• Horno eléctrico
Consejo: Recuerde: amperes = la cantidad de corriente que un cable o alambre puede
transportar con seguridad.

Potencia = la tasa de energía eléctrica utilizada por un artefacto. Amperios x Voltaje =

Vatios (watts).

El calibre de un cable se relaciona con la capacidad de conducir corriente o la cantidad

de amperaje que el cable puede manejar con seguridad. Al elegir el tamaño correcto
de cable, debe tener en cuenta el calibre, la capacidad y para qué se utilizará.

Tensiones de los cables eléctricos

Dependiendo de la tensión para la que están preparados para funcionar los cables se
categorizan en grupos de tensiones que van por rangos de voltios.

 Cables de muy baja tensión (Hasta 50V)

 Cables de baja tensión (Hasta 1000V)
 Cables de media tensión (Hasta 30kV)
 Cables de alta tensión (Hasta 66kV)
 Cables de muy alta tensión (Por encima de los 770kV)

CABLES DE ALTA TENSION

ALTA TENSION (AT): Corresponde a tensiones por encima de los 33000 V, con una
distancia de seguridad de 0.9 m.

Los cables de alta tensión deben realizar dos funciones primordiales:

1.- Deben tener un conductor que puede llevar una corriente útil.

2.- Deben aislar a cada conductor de los otros conductores de fase y tierra.
ACOMETIDA ELECTRICA

La acometida eléctrica se define como un trabajo en parte de la instalación eléctrica

donde se genera un punto de conexión entre las redes de distribución y la instalación
de suministro del consumidor final. Para que resulte más fácil de entender, a través de
la acometida de luz se hace llegar la energía eléctrica desde la red de distribución
hasta una vivienda o local comercial. Podría decirse que es el enganche necesario
para que el suministro eléctrico llegue hasta el usuario.

Son las empresas distribuidoras las encargadas de realizar la acometida eléctrica en

vivienda para llevar la electricidad hasta los consumidores.

Clasificación

Las acometidas eléctricas se clasifican por dos criterios básicos:

1. Según la Tensión:
1. Baja Tensión; 127 V, 200 V, 550 V, en general se consideran los
límites superiores en 600 o 1000 V dependiendo del país y su
normatividad interna.
2. Media Tensión; 5 kV, 25 kV 40 kV, en general se considera el límite
inferior en mayor a 600 o 1000 V según la normatividad del país.
2. Forma de acometida.
1. Acometida aérea, cuando la entrada de cables del suministrador se da
por lo alto de la construcción, normalmente por medio de una mufa y
tubo, desde un poste de la red de suministro, en alta tensión los cables
 del suministro suelen ser llevados al usuario por tuberías enterradas
para minimizar los peligros desde las redes aéreas de la empresa
suministradora, pero cuando son aéreas es usual el uso de pórticos o
torres.
2. Acometida subterránea, cuando la entrada de cables del
suministrador se da por debajo de la construcción, desde un registro o
pozo de visita de la red de suministro.
