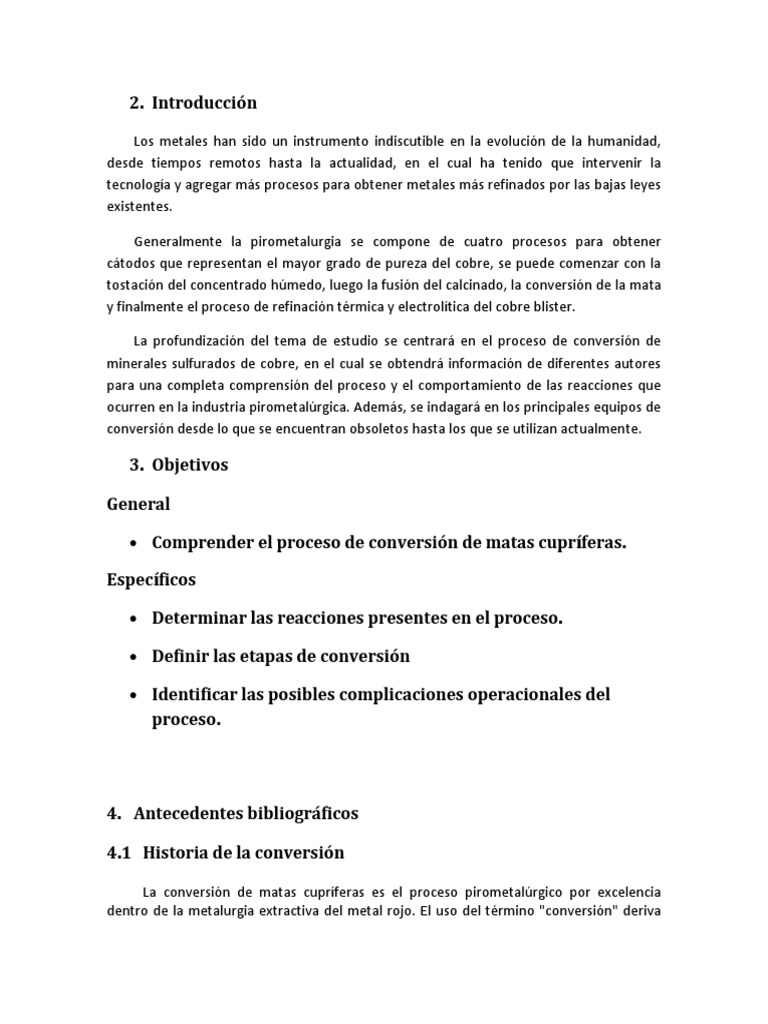

Introducción
3. Objetivos
General
Específicos
4. Antecedentes bibliográficos
Antes de la creación y utilización del convertidor de cobre, los ejes de alta ley se
procesaban en Swansea (Gales) para obtener cobre según un proceso ideado galés que
fue el encargado, en los comienzos del siglo XIX de cerca de 50% de la producción mundial
de cobre (Evans, C., 2016). Proceso, que involucra la oxidación parcial del sulfuro de cobre
a óxido de cobre, y la posterior reacción del óxido de cobre con el sulfuro de cobre y el
hierro para dar origen a cobre y SO2(reducción). Este proceso se efectuaba
repetidamente, resultando ser tedioso y lento, pero lo más importante, caro.
Es por esto que la idea que surgió de parte del Sir Henry Bessemer, quien en 1856
dio a conocer su proceso para producir acero a partir de arrabio en un reactor líquido- gas
en forma de "pera”, revolucionó todos los procesos metalúrgicos establecidos hasta ese
momento . Contaba con un revestimiento era de sílice.
(2)
Fue en Francia donde se logró por primera vez producir cobre mediante la
“bessemerizacion" del eje de cobre. Para ello Manhés y David en 1880 , cambiaron las
(1)
toberas verticales del convertidor Bessemer original, por toberas horizontales ubicadas
algunos centímetros por sobre el fondo del horno. Este horno fue el precursor del
convertidor vertical Great Falls que aún hoy se utiliza en algunas fundiciones del mundo .(4)
En 1885, David rediseñó el convertidor de modo que pudiera rotar en torno a su eje
central longitudinal, permitiendo así cambiar durante el soplado la posición relativa de las
toberas. Este fue el antecesor del convertidor horizontal Peirce-Smith, que actualmente es
el más utilizado.
4.2 Pirometalurgia
2 2 2
𝐹𝑒𝑆 + 𝑂2 = 𝐹𝑒𝑂 + 𝑆𝑂2 (1)
3 3 3
Puede verse que esta reacción liquido-gas es muy exotérmica y muy espontanea.
Por cada mol de 𝐹𝑒𝑆 que reacciona, se forma 1 mol de 𝐹𝑒𝑂, y como la cantidad en peso
que tiene un eje de ley media es de 50 % 𝐹𝑒𝑆 (o hasta puede ser mayo), de esta manera
es que se puede prever que esta etapa dará origen a una gran cantidad de escoria, más
aún, si es que se piensa que es necesario escorificarlo con sílice.
Como dato a considerar y para regular las temperaturas dentro del horno es que
en esta etapa es que se añade chatarra de cobre.
Cuando se trata de una fayalita en estado sólido, y para un estado líquido será :
Con:
Al verla, se puede asumir que esta reacción estará muy favorecida termodinámica
puesto que las condiciones de un convertidor soplando son altamente oxidantes. Para una
temperatura dada en el reactor la constante de equilibrio K constante y con flujo
constante de soplado, además de la misma sobrepresión, de modo que para bajar la
actividad de la magnetita se hace necesario reducir la actividad del 𝐹𝑒𝑂 . Al hacer 𝑎𝐹𝑒𝑂 <
1 , la sexta potencia de 𝑎𝐹𝑒𝑂 (que será el valor a participar en el cálculo) será mucho
menor que 1. Si no se añade sílice para disminuir la actividad la del 𝐹𝑒𝑂 , la formación de
magnetita es inevitable. Tal formación, en algunos casos, puede incluso aprovecharse
para proteger el revestimiento al soplar a metal blanco sin añadir sílice, con lo cual se
forma magnetita sólida que permite formar una protección para el refractario.
Como en la primera etapa existe una vigorosa agitación del baño, se favorece la
acción de ataque del sulfuro de fierro sobre la magnetita adherida al revestimiento. Al
generar gas SO se produce un burbujeo propio de la reacción que permite arrastrar por
flotación partículas de eje a la escoria.
Para finalizar el estudio de las reacciones heterogénea, faltaría añadir una muy
conocida, y sobre todo muy citada en los textos antiguos de metalurgia del cobre. Se trata
de la interacción ocasional que ocurre a la temperatura de operación, entre 𝐶𝑢2 𝑂 que
puede estar presente en una escoria de refino a fuego, en un cobre sobresoplado o en una
escoria de un segundo soplado, con 𝐶𝑢2 𝑆 presente en un eje o en un metal blanco, siendo
la reacción:
Se puede observar que esta reacción, similar a los casos anteriores, está
termodinámicamente muy favorecida permitiendo una fácil generación de gas 𝑆𝑂2 en la
interfase de reacción líquido- líquido, dando origen así a una situación peligrosa donde
exista una explosión. Por consiguiente, un exceso de aire inyectado al horno
(“sobresoplado") para remediarlo mediante adición de eje o metal blanco, debe hacerse
mediante un muy cuidadoso vaciado del eje o metal blanco sobre el metal oxidado.
Convertidor Pierce-Smith
convertidores de estas dimensiones tratan de 300 a 500 toneladas de mata por día para
producir de 100 a 200 toneladas de cobre blíster (Davenport y colaboradores, 1993), en
un ciclo discontinuo de 8 a 12 horas usando de 3 a 5 convertidores alineados dentro de la
nave. El ciclo de la conversión se constituye del carguío del eje o mata y adición de
fundente de sílice, soplado de oxígeno al baño fundido (mata), vaciado de escoria y
finalmente el vaciado de cobre blíster (figura N°3).
Ilustración 4 Convertidor Pierce-Smith. (1) Boca del convertidor, se realiza la carga del eje y salida de
gases. (2) Toberas y equipo de limpieza mediante punzonado. (3) Ladrillo refractario. (Boldt y
Queneau, 1967).
Dentro del convertidor ocurren dos etapas distintas tanto química como
físicamente en las cuales se necesita la inyección de aire al interior de la fase sulfurada
fundida. Primero se explicará la formación de escoria en el convertidor, ya que el cobre
blister no se genera hasta que esté libre de azufre, esto quiere decir que el oxígeno tiene
más afinidad primero con el hierro y luego el azufre antes que el cobre para su respectiva
oxidación.
por la primera inyección de aire para obtener “metal blanco” deficiente en azufre.
Segunda etapa: Se continúa inyectando aire hasta que prácticamente todo el azufre
asociado al cobre se elimina como gas, en el cual aparece una segunda fase líquida, el
cobre blister que contiene 1.2% de S (punto c). Existe una región de inmiscibilidad líquido-
líquido, en la que el cobre blister es más densa que el metal blanco y eso hace que
sedimente en el fondo del convertidor (figura 5).
que el contenido de oxígeno del cobre blister aumenta a medida que el azufre se elimina.
Este tratamiento es necesario porque ya no existe Cu S para reducir el Cu O a cobre por la
2 2
reacción (4). Las composiciones del cobre blister industrial ideal son del orden de 0.02%
de S y 0.5% de O , como se muestra en la figura 7.
2
Ilustración 7 Solubilidad de equilibrio del oxígeno y azufre en el cobre líquido a 1200 °C, pSO2=0.1 atm
(Gerlach y colaboradores, 1963).
Existen diversos factores mediante los cuales es posible determinar y/o controlar los
niveles de producción al interior del convertidor como son:
a) El grado de la mata.
b) Velocidad de inyección de aire.
La importancia del grado de mata exhibe que la cantidad de aire necesario para la
producción de cobre se ve disminuida drásticamente con un grado creciente de la mata.
Esto es producido principalmente porque existe menor cantidad de FeS para ser oxidado,
por esta razón la conversión de la mata, así como los niveles de producción de Cu/día
aumentan si es que la carga posee un grado de mata relativamente alto.
Es posible apreciar como con el paso del tiempo el volumen de los convertidores ha
aumentado, de la misma forma es necesario señalar que existe un límite de diámetro
establecido para un convertidor en donde la penetración del aire es favorable, superando
los 5 m de diámetro interior el aire no penetra adecuadamente en el convertidor. Por otra
parte, la longitud de un convertidor se limita solamente por la resistencia estructural
propuesta por su diseño de anillos y rodamiento.
Todas las reacciones para el caso de la conversión pirometalúrgica del cobre son de
tipo exotérmica, generando calor en el convertidor poco a poco durante todo el proceso.
La mata es adicionada con una temperatura cercana a los 1100°C finalizando la conversión
con el cobre blíster alcanzando hasta los 1250°C de temperatura. La adición de fundente,
polvos que regresan de los procesos y los precipitados hidrometalúrgicos de cobre tienden
a mantener frio el convertidor.
En ocasiones se agrega cobre de desecho durante la etapa de formación de cobre,
principalmente para fundir el desecho en preparación para una posterior refinación y
además para evitar las temperaturas excesivas, así como el desgaste alto de refractario al
final del ciclo de conversión. El calor de las reacciones es utilizado para fundir y convertir
cantidades considerables de concentrados.
7. Conclusión
