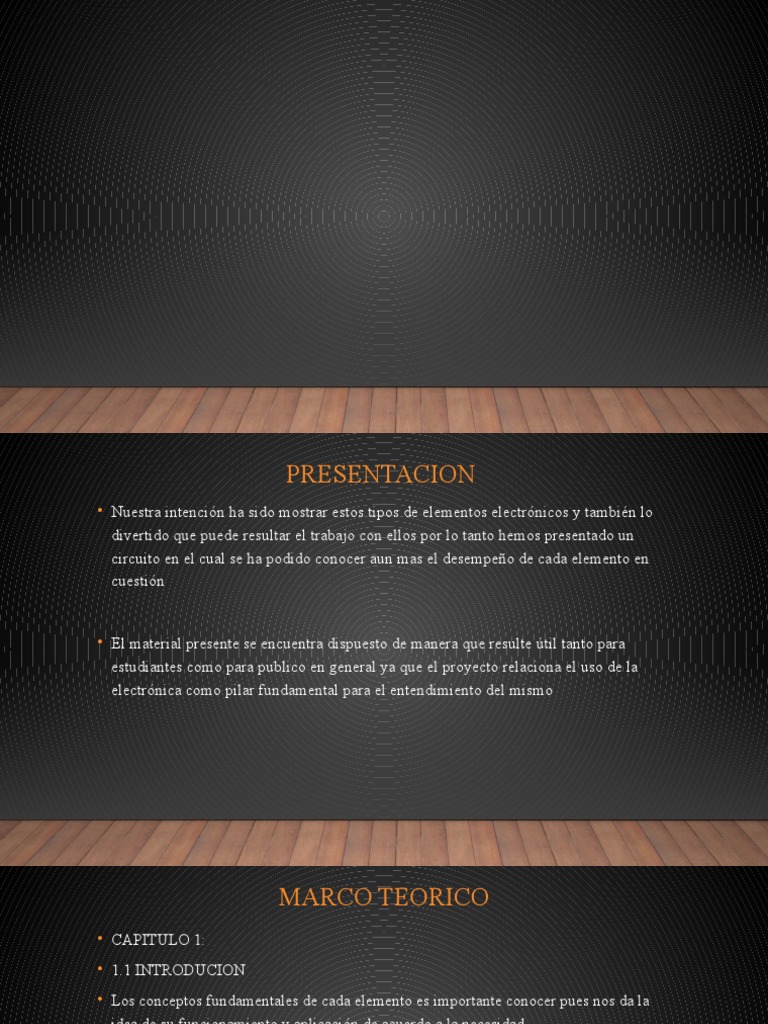

• El material presente se encuentra dispuesto de manera que resulte útil tanto para
estudiantes como para publico en general ya que el proyecto relaciona el uso de la
electrónica como pilar fundamental para el entendimiento del mismo
MARCO TEORICO
• CAPITULO 1:
• 1.1 INTRODUCION
• Los conceptos fundamentales de cada elemento es importante conocer pues nos da la
idea de su funcionamiento y aplicación de acuerdo a la necesidad
• El proyecto esta constituido por un protoboard una fuente de 12v, Arduino, Pulsador,
Tiras led, Cables de conexión.
• La fuente de 12v el cual es el dispositivo que va alimentar al Arduino para que funcione
de forma adecuada
• El Arduino posee un cargador de 12v vamos a requerir de un pulsador que esta
conectado de GND al pin TX 0 para poder seleccionar los modos por que tiene
secuencias que al pulsarlo puede cambiar de estado luego cambia al siguiente secuencia
• Vamos a requerir de un modulo sensor de sonido conectado a 5v y la entrada del
sensor de sonido vamos a conectar al Puerto analogo A5 las Salidas de las tiras led van
por el pin 8 y van conectados a Din que es el centro de las tiras leds
• Arduino Mega 2560
• En las fotografías podemos ver una tira RGB y un detalle de led donde se pueden
observar los distintos LEDS. Se puede observar a la izquierda el conector de conexión
de 4 contactos. Tres de ellos sirven para los distintos canales (R, G y B) mientras que
el último es común a todos y se debe conectar a positivo
• Protoboard
• El Protoboard 400 es una herramienta muy útil para prototipar circuitos sin tener que
fabricar un PCB, cuenta con 4 líneas de energía, 30 columnas y 10 filas para un total
de 400 puntos. Todos los pines están espaciados por un estándar de 0,1"(2.54mm). Los
dos conjuntos de cinco filas están separadas por aproximadamente 0,3", perfecto para
integrados tipo DIP. Los puntos de contacto aceptan cables en el rango de 29-20AWG,
para mejores resultados utilizar el cable especial para protoboard.
• Sensor de sonido KY-038
• modelos los cuales no se pueden programar. El bien que se tiene que regular el sensor
de sonido para que funcione correctamente el circuito y se note muy bien el juego de
color de luces acorde al sonido.
• también al gracias a la amplia ayuda que hay en internet más que todo youtube con
respecto a la conexión del circuito, su programación.
