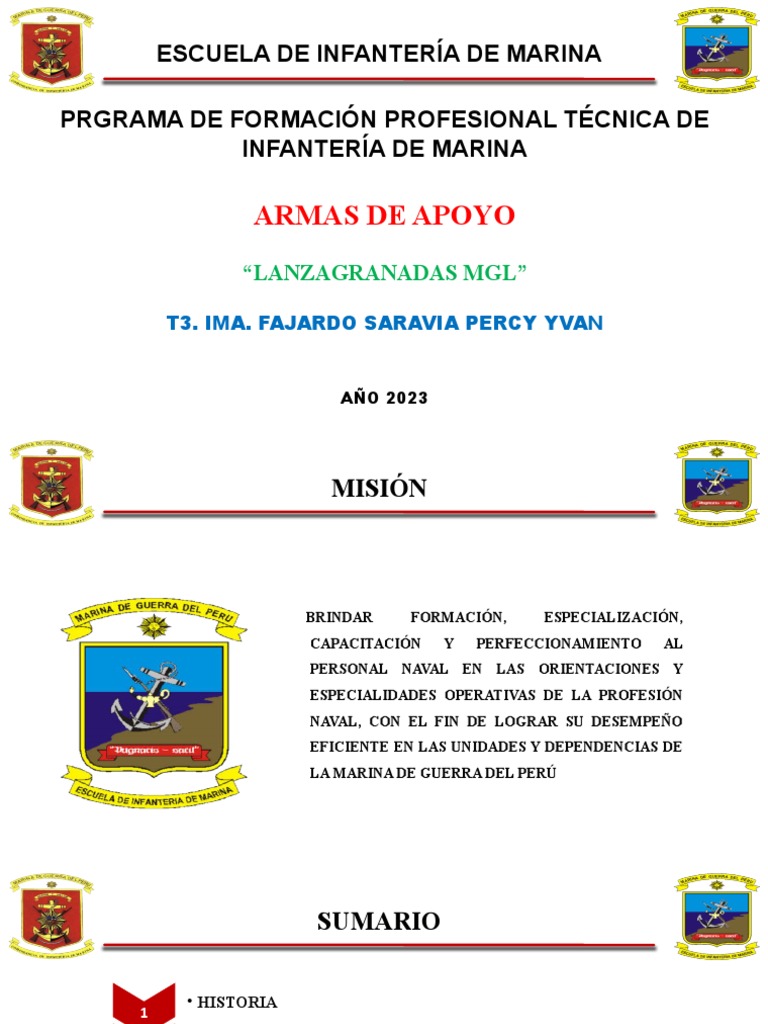

ESCUELA DE INFANTERÍA DE MARINA
PRGRAMA DE FORMACIÓN PROFESIONAL TÉCNICA DE
INFANTERÍA DE MARINA
ARMAS DE APOYO
“LANZAGRANADAS MGL”
T3. IMA. FAJARDO SARAVIA PERCY YVAN
AÑO 2023
MISIÓN
BRINDAR FORMACIÓN, ESPECIALIZACIÓN,
CAPACITACIÓN Y PERFECCIONAMIENTO AL
PERSONAL NAVAL EN LAS ORIENTACIONES Y
ESPECIALIDADES OPERATIVAS DE LA PROFESIÓN
NAVAL, CON EL FIN DE LOGRAR SU DESEMPEÑO
EFICIENTE EN LAS UNIDADES Y DEPENDENCIAS DE
LA MARINA DE GUERRA DEL PERÚ
SUMARIO
• HISTORIA
1
• CONCEPTOS GENERALES Y CLASIFICACIÓN
2
• DATOS NUMÉRICOS Y PRINCIPIO DE
3 FUNCIONAMIENTO
• FALLAS COMUNES, CARACTERÍSTICAS TÁCTICAS Y
4 TÉCNICAS
5 • DESMONTAJE Y MONTAJE
6 • TIPOS DE GRANADAS Y GRANADAS DE MANO
SUMARIO
• HISTORIA
1
• CONCEPTOS GENERALES Y CLASIFICACIÓN
2
• DATOS NUMÉRICOS Y PRINCIPIO DE
3 FUNCIONAMIENTO
• FALLAS COMUNES, CARACTERÍSTICAS TÁCTICAS Y
4 TÉCNICAS
5 • DESMONTAJE Y MONTAJE
6 • TIPOS DE GRANADAS Y GRANADAS DE MANO
HISTORIA
5
SUMARIO
• HISTORIA
1
• CONCEPTOS GENERALES Y CLASIFICACIÓN
2
• DATOS NUMÉRICOS Y PRINCIPIO DE
3 FUNCIONAMIENTO
• FALLAS COMUNES, CARACTERÍSTICAS TÁCTICAS Y
4 TÉCNICAS
5 • DESMONTAJE Y MONTAJE
6 • TIPOS DE GRANADAS Y GRANADAS DE MANO
LANZA GRANDAS MULTIPLE (M.G.L.) Cal. 40 mm.
DESCRIPCIÓN
es un arma de fabricación sudafricana y pertenece a las armas de apoyo de
infantería.
7
CLASIFICACIÓN
8
SUMARIO
• HISTORIA
1
• CONCEPTOS GENERALES Y CLASIFICACIÓN
2
• DATOS NUMÉRICOS Y PRINCIPIO DE
3 FUNCIONAMIENTO
• FALLAS COMUNES, CARACTERÍSTICAS TÁCTICAS Y
4 TÉCNICAS
5 • DESMONTAJE Y MONTAJE
6 • TIPOS DE GRANADAS Y GRANADAS DE MANO
DATOS NUMERICOS
•Peso total del arma 5.3 Kg.
Longitud del arma
•Culata extendida ......................................768 mm.
•Culata Plegada ......................................556 mm.
•Cadencia de tiro práctico .........................18 d/m.
•Cadencia de tiro máximo ...........................0.3 d/m.
Distancia eficaz
•Blanco puntual ........................................150 mm.
•Blanco de área .........................................375 mts.
Distancias máximas de seguridad
•Entrenamiento ..........................................80 mts.
•Operacional ..........................................30 mts.
•Distancia de armado .....................................11-28 mm.
10
SUMARIO
• HISTORIA
1
• CONCEPTOS GENERALES Y CLASIFICACIÓN
2
• DATOS NUMÉRICOS Y PRINCIPIO DE
3 FUNCIONAMIENTO
• FALLAS COMUNES, CARACTERÍSTICAS TÁCTICAS Y
4 TÉCNICAS
5 • DESMONTAJE Y MONTAJE
6 • TIPOS DE GRANADAS Y GRANADAS DE MANO
FALLAS COMUNES
LIMITACIONES
1. Tiene la limitación de poder llevar tan solo una granada en la recamara (lista para ser disparada),
iluminante, lacrimógena y fumígena debido a su tamaño.
2. Su cadencia de tiro es tiro por tiro.
3. Su reabastecimiento requiere de mucha práctica para volver a cargar el arma.
PRECAUCIONES DE SEGURIDAD
4. Colocar el arma en seguro.
5. Apunte a un lugar seguro.
6. Jale la retenida del tambor hacia delante.
7. Gire el cañón hacia la izquierda.
8. Inspeccione el arma y las recámaras del tambor.
9. Empuje la retenida del tambor hacia atrás para extraer los casquillos y/o granadas.
10. Cierre el tambor.
11. Informe “ARMA LIBRE”
FALLAS COMUNES
INCIDENTE DE TIRO
1. Mantener el arma apuntado el blanco.
2. Presione el disparador tres veces seguidas.
3. Espere 30 segundos con el arma aún apuntando al blanco.
4. Empuje la palanca de abrir.
5. Apunte nuevamente y dispare.
6. Retire rápidamente la granada “Percutada” y colóquela en un lugar
seguro.
CARACTERÍSTICAS TÉCNICAS
•Tiene un selector de tiro en dos posiciones, seguro (S) y fuego (F).
•Es un lanzador de poco peso, fácil manejo y fácil transporte
•Tiene una culata plegada en dos posiciones, para tiro curvo y para tiro directo.
•Alimentación a través de un alojamiento de tambor (tipo revolver), con capacidad de 6
granadas.
•Dispara tiro por tiro.
•Arma de tiro directo de cero a 100 metros y tiro indirecto de 100 metros a 375 metros (45º).
•Alza marcada de 25 en 25 metros hasta los 375 metros.
•Posee una mira óptica que en su interior tiene un punto infrarrojo.
•La mira óptica es graduable en deflexión y en elevación.
•Tiene dos empuñadura: la anterior para darle estabilidad al arma durante la puntería, y la
posterior unida al guardamonte y al disparador.
CARACTERÍSTICAS TÁCTICAS
PUNTERIA
La forma de tomar la puntería es con los dos ojos abiertos, haciendo coincidir la visada del
ojo derecho mirando el punto infrarrojo interno de la mira óptica y prolongándola hacia el
objetivo, y mirando el objetivo directamente con el ojo izquierdo, la convergencia de estas
dos visadas determina la forma de tomar la puntería.
CARACTERÍSTICAS TÁCTICAS
La cobertura de su trayectoria permite disparar por encima de las tropas amigas,
dependiendo de la distancia donde de encuentre.
Gracias a sus dos posiciones de la culata, permite que esta arma sea usada por el
combatiente tanto para el tiro directo e indirecto.
SUMARIO
• HISTORIA
1
• CONCEPTOS GENERALES Y CLASIFICACIÓN
2
• DATOS NUMÉRICOS Y PRINCIPIO DE
3 FUNCIONAMIENTO
• FALLAS COMUNES, CARACTERÍSTICAS TÁCTICAS Y
4 TÉCNICAS
5 • DESMONTAJE Y MONTAJE
6 • TIPOS DE GRANADAS Y GRANADAS DE MANO
DESMONTAJE Y MONTAJE
El MGL es un arma de poco mantenimiento
El MGL es tratado con una película de lubricantes seco, por lo cual requiere poco
aceite.
Las únicas partes que el usuario debe quitar son el embolo de gas y la tapa del
mecanismo divisor.
EMBOLO DE GAS
1. Para quitar él embolo de gas, póngase la mira en elevación cero.
2. Rótese él embolo en sentido contrario al reloj y levántese fuera del marco
delantero.
3. Límpiese suavemente él embolo con franela de algodón, cepillo y aceite.
4. Límpiese también el orificio del embolo con el cepillo que se suministra.
DESMONTAJE Y MONTAJE
MECANISMO DIVISOR
Sáquese del marco delantero la cubierta del mecanismo divisor, deslizándola
hacia arriba.
Límpiese suavemente el mecanismo divisor con franela de algodón y aceite.
Móntese de nuevo el embolo de gas y la cubierta en orden inverso al desmonte.
MECANISMO DEL GATILLO
El usuario no debe abrir el mecanismo del gatillo para limpiarlo.
Ocasionalmente se le puede dejar caer una gota de aceite al eje del gatillo
volteando el mgl con la parte superior hacia abajo para obtener acceso al
mecanismo del gatillo.
DESMONTAJE Y MONTAJE
CAÑÓN Y RECAMARAS
1. El cañón y las cámaras se limpian al mismo tiempo.
2. Rotar completamente el cilindro y abrir el marco posterior, apoyando el MGL en el piso o
sobre una superficie firme.
3. Utilizar el cepillo de bronce/naylon sobre la varilla de limpieza y limpiar el cañón. Oprimir el
disparador manual para permitir que cada recamara se limpie.
4. El lampazo que se suministra, cubierto con un pedazo de franela de algodón, puede ser
utilizado para darle una limpieza final al cañón y colocar una capa ligera de aceite en las
superficies internas del cañón y las recamaras.
5. Una cierta cantidad de deposito de aluminio de los proyectiles en el cañón es aceptable, ya que
este no puede ser retirado por métodos convencionales.
MIRA
La mira solamente debe ser limpiada con un trapo suave. Se debe tomar mucho cuidado para no
dañar o rayar el lente.
NOMENCLATURA
El MGL esta divido en cinco conjuntos principales:
1. Conjunto del cañón y estructura delantera.
2. Conjunto del mecanismo del gatillo y estructura trasera.
3. Conjunto del cilindro.
4. Conjunto de la mira.
5. Conjunto de la culata.
Conjunto del mecanismo del
gatillo y estructura trasera.
Conjunto del cañón y estructura delantera.
DESMONTAJE Y MONTAJE
El MGL esta divido en cinco conjuntos principales:
1. Conjunto del cañón y estructura delantera.
2. Conjunto del mecanismo del gatillo y estructura trasera.
3. Conjunto del cilindro.
4. Conjunto de la mira.
5. Conjunto de la culata.
Conjunto del cilindro Conjunto de la mira. Conjunto de la culata
SUMARIO
• HISTORIA
1
• CONCEPTOS GENERALES Y CLASIFICACIÓN
2
• DATOS NUMÉRICOS Y PRINCIPIO DE
3 FUNCIONAMIENTO
• FALLAS COMUNES, CARACTERÍSTICAS TÁCTICAS Y
4 TÉCNICAS
5 • DESMONTAJE Y MONTAJE
6 • TIPOS DE GRANADAS Y GRANADAS DE MANO
TIPOS DE GRANADAS Y GRANADAS DE MANO
•Dispara diferentes tipos de granadas: de práctica, alto
explosiva, fumígenas, lacrimógenas y iluminantes.
•ALTO EXPLOSIVO DE DOBLE PROPÓSITO M433.- Este puede penetrar:
1. Placa blindada de 5 cm. (2 pulgadas).
2. Tronco de pino de 30 cm. ( 12 pulgadas).
3. Bloques de hormigón 40 cm. (16 pulgadas).
4. Sacos de arena de 50 cm. (20 pulgadas).
5. Radio de acción 5 metros contra tropas expuestas.
TIPOS DE GRANADAS Y GRANADAS DE MANO
•ME-5168.- Esta granada se usa para obligar al enemigo a abandonar casamatas o
posiciones encerradas en áreas urbanizadas.
•PARACAÍDAS WHITE STAR (Estrellas blancas ) M583.
•PARACAÍDAS GREEN STAR M661 (Estrellas verdes).
•PARACAÍDAS RED STAR (Estrellas rojas) M662.- Se usa para hacer señales e iluminar.
Ilumina un área de 200 metros de diámetro durante 40 segundos.
•PARACAÍDAS WHITE STAR (Estrellas blancas ) M585.
•PARACAÍDAS GREEN STAR (Estrellas verdes) M664.- Se usa para hacer señales.
•PRECAUCION.- El grupo de estrellas verdes puede pueden aparecer blancos cuando la
luz del sol es brillante.
•HUMO TERRESTRE XM635.- Esta se usa para marcar posiciones se obtiene en rojo,
amarillo y verde.
FIN DE LA EXPOSICIÓN
