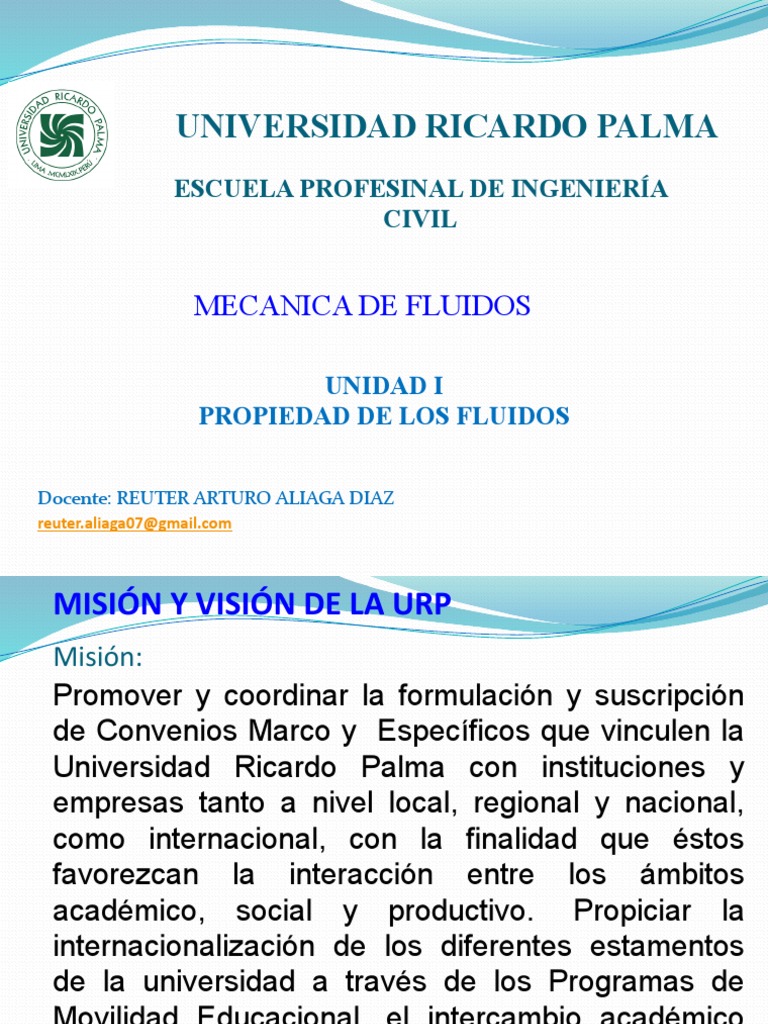

MECANICA DE FLUIDOS
UNIDAD I
PROPIEDAD DE LOS FLUIDOS
REARALDI.
6
PENSAMIENTOS DE REFLEXION
Ahora que los obreros están en casa y la economía
está detenida
7
SILABO
SEMESTRE 2023-I
8
SILABO
Facultad de Ingeniería
Escuela Profesional de Ingeniería Civil
SÍLABO 2015-II
I. DATOS ADMINISTRATIVOS
1. Asignatura : MECANICA DE FLUIDOS.
2. Código : IC 0505
3. Naturaleza : Teórico-Práctica.
4. Condición : Obligatorio.
5. Requisitos : IC0405 Dinámica
6. Nro. Créditos : 3.0
7. Nro. de horas : Teoría: 1, Práctica: 2, Taller 2
8. Semestre Académico : 2023 I
9. Docente : Ing. Reuter A. Aliaga Díaz
Ing. Rolando M. Pérez Ñaupa
10. Correo Institucional : reuter.aliaga@urp.edu.pe
roperezn@gmail.com
9
SILABO
II SUMILLA
Mostrar una asignatura teórico-práctico-experimental que define los Principios Fundamentales de la mecánica
de los fluidos y los métodos de aplicación de éstos a tuberías a presión.
El fluido como medio continúo. Distribución de presiones en un fluido y un flujo. Movimientos relativos,
flotación. Tipos de movimiento y regímenes. Relaciones integrales para volumen de control. Relaciones
diferenciales para una partícula fluida. Análisis dimensional y semejanza. El Teorema de Transporte de
Reynolds. Flujo viscoso en conductos a presión, tuberías tipos, seriadas, paralelas, en circuito abierto y cerrado.
Reología, flujos industriales newtonianos y no newtonianos en uno, dos o más fases. Flujo alrededor de cuerpos
/ Flujo potencial y mecánica de fluidos computacional Turbomáquinas, Fenómenos transitorios. Aplicaciones
con computadora uso del programa Fluent, Ansys y software libre
10
SILABO
11
SILABO
12
SILABO
UNIDAD III: DINAMICA DE FLUIDOS.
LOGRO DE APRENDIZAJE: Realiza análisis y establecimiento de la relación teoría-mundo real en las
características del comportamiento de los fluidos. Proporciona al estudiante los principios y metodología
para la investigación básica y aplicada, que permita el desarrollo de los cursos superiores y poner en práctica
las capacidades y valores que se pretende desarrollar en el curso.
Semana Contenido
5 Clasificación de los flujos y métodos para describir los mismos – Leyes básica-Teorema del
transporte de Reynolds – Conservación de la masa.
Taller Nº 2
6 Conservación de la cantidad de movimiento- Ecuación de energía.
8 EXAMEN PARCIAL
13
SILABO
14
SILABO
IX. EVALUACIÓN
Las evaluaciones se realizarán a lo largo del semestre con el propósito de determinar en qué medida el
estudiante va logrando las competencias de la asignatura.
Las actividades de enseñanza se complementarán con actividades de evaluación continua (AEC) tales como:
talleres, trabajos, prácticas calificadas, exposiciones, participaciones en las sesiones de clases, entre otras, para
las cuales se podrán seleccionar los instrumentos que el docente estime conveniente, además cuando menos
de una rúbrica como recurso educativo.
Los exámenes parcial y final se realizarán en las semanas 8 y 16.
El promedio final de la asignatura se obtendrá de la manera siguiente:
15
SILABO
X. REFERENCIAS
Bibliografía Básica.
Shames “Mecánica de Fluidos”; Mc. Graw Hill Ny
N.B Weber “Mecánica de Fluidos para Ingenieros”
Ediciones URMO; Barcelona
Bibliografía complementaria.
REFERENCIAS EN LA WEB:
http://www.asce.org
http://www.usace.org
http://www.cismid.uni.edu.pe
http://www.issmge.org
Bibliografía complementaria.
REFERENCIAS EN LA WEB:
http://www.asce.org
http://www.usace.org
http://www.cismid.uni.edu.pe
http://www.issmge.org
17
SILABO
18
SILABO
19
GALAXIA LA VIA LACTEA
20
SISTEMA SOLAR
21
LA TIERRA Y SUS FORMAS DE MOVIMIENTO
23
RELACION DE TEMPERATURA CN LA ALTURA
24
UBICACIÓN DE UN PUNTO SBRE LA TIERRA
25
LINEA KARMAN
27
RELACION PRESION ATMOSFERICA Y LA ALTURA
28
FORMAS DE MEDIR LA PRESION: BAROMETRICA,
MANOMETRICA
29
FORMAS DE MEDIR LA PRESION: MAYOR Y
MENOR A LA BAROMETRICA
El
30
DINAMICA DE LA ATMOSFERA
31
CICLO HIDROLOGICO DEL AGUA
32
CICLO INTEGRAL DEL AGUA
33
MICROSCOPIO OPTICO
36
PRIMERA EVALUACION
GRUPO 02
37
PRIMERA EVALUACION
PRIMERA EVALUACION.
3.- Identificar y describir los criterios para caracterizar un flujo y la clasificación de flujos
de fluidos líquidos.
Detallar la forma y operación de los equipos de medición de flujos.
PRIMERA EVALUACION.
39
PRIMERA EVALUACION
Nota: El desarrollo de los trabajos planteados como preguntas 1), 2), 3) y 4), con
contenidos según indicaciones que se plantearon en clase, serán presentados
estrictamente, pregunta 1) lunes 03/04/23, pregunta 2) lunes 10/04/23, pegunta 3) lunes
17/04/23 Y pregunta 4) lunes 24/04/23.
Informes semejantes tendrán la calificación de cero.
40
y 2) el lunes 28/09/20 ; preguntas 3) y4) el lunes 05/10/20.
PRIMERA
Informes semejantes tendrán EVALUACION
la calificación de cero.
1.-Definir lo que es viscosidad y detallar las formas de determinación de sus valores en los
sistemas, técnico CGS y el internacional. - Análisis Dimensional. - Homogeneidad
Dimensional. - Teoría de PI de Buckingham.- Parámetros Adimensionales. - Teoría de Modelos.
3.- Identificar y describir los criterios para caracterizar un flujo y la clasificación de flujos
de fluidos líquidos.
Detallar la forma y operación de los equipos de medición de flujos.
GRUPO 01
42
PRIMERA EVALUACION
PRIMERA EVALUACION.
3.- Identificar y describir los criterios para caracterizar un flujo y la clasificación de flujos
de fluidos líquidos.
Detallar la forma y operación de los equipos de medición de flujos.
PRIMERA EVALUACION.
44
PRIMERA EVALUACION
Nota: El desarrollo de los trabajos planteados como preguntas 1), 2), 3) y 4), con
contenidos según indicaciones que se plantearon en clase, serán presentados
estrictamente, pregunta 1) lunes 03/04/23, pregunta 2) lunes 10/04/23, pegunta 3) lunes
17/04/23 Y pregunta 4) lunes 24/04/23.
Informes semejantes tendrán la calificación de cero.
45
PRIMERA EVALUACION
según indicaciones que se plantearon en clase, serán presentados estrictamente, pregunta 1)
LUNES 13/09/21, 2) VIERNES 17/09/21, pegunta 3) LUNE 20/09/21 y pregunta 4) LUNES
27/09/21.
3.- Identificar y describir los criterios para caracterizar un flujo y la clasificación de flujos
de fluidos líquidos.
Detallar la forma y operación de los equipos de medición de flujos.
GRUPO 03
47
PRIMERA EVALUACION
PRIMERA EVALUACION.
3.- Identificar y describir los criterios para caracterizar un flujo y la clasificación de flujos
de fluidos líquidos.
Detallar la forma y operación de los equipos de medición de flujos.
PRIMERA EVALUACION.
3.- Identificar y describir los criterios para caracterizar un flujo y la clasificación de flujos
de fluidos líquidos.
Detallar la forma y operación de los equipos de medición de flujos.
Conceptos y Unidades
Peso especifico, densidad.
Tensión superficial
Capilaridad
Viscosidad
Cavitación
Mecánica de Fluidos
La Mecánica de los Fluidos es la ciencia que estudia el
comportamiento de los fluidos en reposo, en
movimiento y la interacción de estos con sólidos o con
otros fluidos en las fronteras, bajo ciertas condiciones
y consideraciones definidas, dentro de las cuales se
toman en cuenta sus propiedades.
53
Mecánica de Fluidos
Condiciones: se estila controlar las condiciones iniciales y de
contorno, dentro de las cuales esta las propiedades y en
especial la predominante del fluido.
55
FLUIDO:
56
57
DIMENSIONES Y SISTEMAS DE UNIDADES
Masa (m): propiedad de un cuerpo de fluido que se mide
por su inercia o resistencia a un cambio de movimiento.
Es también una medida de la cantidad de fluido.
Peso (W = m.g): fuerza con la que el cuerpo es atraído
por la tierra por la acción de la gravedad.
En Mecánica de Fluidos: 5 dimensiones básicas
58
59
PROPIEDAD DE LOS FLUIDOS:
Peso Especifico ()
El peso especifico de un fluido se define
como el cociente entre su peso y su
volumen, y representa la fuerza que ejerce
la aceleración de la gravedad sobre la
masa de un fluido por unidad de volumen.
Se puede relacionar la densidad con el
peso especifico utilizando la segunda
ley de Newton: (Unidades: Kgf/m3,
N/m3, lbf/pies3)
Peso Especifico del agua
S. Métrico Decimal S. Internacional S. Británico
1000 kgf/m3 9810 N/m3 62,4 lbf/pie3
62,4 lb/pie3
60
PROPIEDAD DE LOS FLUIDOS
Densidad ():
es la medida del grado de compactación de un
material. De cuánto material se encuentra comprimido
en un espacio determinado.
Íntimamente relacionada con el grado de cohesión.
Mientras mas unidas se encuentren las partículas
individuales de un elemento, su densidad será mayor.
Depende de la presión, temperatura y del porcentaje de
materia extraña presente.
Relaciona la masa de una porción de fluido y el
volumen que esta porción ocupa.
61
PROPIEDAD DE LOS FLUIDOS:
Densidad (): Densidad del agua
S. Metrico Decimal S. Internacional
1000 kgm/m 3
62
RELACION DE PESO ESPECIFICO Y DENSIDAD
PESO ESPECIFICO
63
PROPIEDAD DE LOS FLUIDOS:
Gravedad especifico (S, s.g, r, Dr)
También llamada Densidad relativa ó Peso especifico
relativo.
Relación entre densidad ó peso específico en relación con
el peso específico ó densidad del agua a 4°C, a esta
temperatura el agua tiene su densidad más alta.
64
PROPIEDAD DE LOS FLUIDOS
Tensión Superficial ()
Mide la capacidad de soporte de tensiones de la superficie
de un liquido.
65
Las moléculas que se
encuentran en la
superficie de un líquido,
son atraídas hacia el
volumen.
Donde:
𝑊 = Tensión superficial
𝜎= W= Peso gota de liquido
2𝜋 𝑟 r = Radio gota de liquido
Donde:
= Tensión superficial
= ángulo del menisco
= Peso especifico del fluido
r = Radio del capilar
69
EJERCICIO
70
PROPIEDADES DE LOS FLUIDOS
71
PROPIEDAD DE LOS FLUIDOS
Viscosidad (, )
La Viscosidad es la propiedad del fluido en virtud al cual
este ofrece resistencia al movimiento relativo de sus
moléculas (fuerzas interiores). La pérdida de energía
debido a la fricción en un fluido que fluye se debe a su
viscosidad.
72
Viscosidad
En los líquidos depende principalmente de la cohesión entre
las moléculas del fluido.
73
TIPOS DE FLUIDOS
74
Viscosidad Absoluta ó Dinámica: ()
1 Kg/m.s = 1 N.s/m2
75
DETALLE DEL FENOMENO: VISCOSIDAD
76
INFORMACION DE LA VISCOSIDAD PARA DIFERENTES FLUIDOS
77
INFORMACION DE LA VISCOSIDAD PARA DIFERENTES FLUIDOS
78
Ley de newton de la Viscosidad
u+du
u
Esfuerzo cortante
Gradiente de velocidad
Viscosidad dinámica
(Pa · s=N·s/m2)
(1 Pa · s = 10 Poise) 80
Viscosidad Cinemática: ()
La viscosidad cinemática
es la relación de la
viscosidad absoluta con
la densidad de la masa.
Sus unidades son:
81
EJEMPLO:
Una placa que dista 0,5 mm de otra placa fija, se mueve a una velocidad de 30
cm/s, requiriéndose para mantener esta velocidad una fuerza por unidad de
área de 0,2 kg/m2. Determinar la viscosidad del fluido que ocupa el espacio
entre las placa en cp.
Se aplica una fuerza de 400 N a una placa de 300 cm2 de área, bajo la cual
hay un fluido que se mueve con una velocidad e 2,8 cm/s. El fluido esta
entre una placa móvil y otra fija, separadas a 1 cm de distancia. Si el fluido
tiene una densidad relativa igual a 0,85. Determinar la viscosidad absoluta
y cinemática con sus respectivas unidades
82
EJEMPLO:
Una placa cuadrada de 1 m de lado tiene un peso de 20 N y esta sobre una
película de aceite. la placa se desliza sobre un plano inclinado de 30° y con
una velocidad constante de 2 m/s. Determinar la viscosidad dinámica del
fluido el cual tiene un espesor de 2 mm.
En la figura se presenta dos placas que confinan dos tipos de fluidos líquidos
de diferentes viscosidades. La placa superior se desplaza originando, en cada
fluido diferentes velocidades, mientras que la inferior permanece inmovil.
Determinar la razón entre el esfuerzo cortante que se genera con la placa
superior y el valor del esfuerzo cortante generado en la zona de contacto de los
dos fluidos.
83
EJERCICIO:
Clasificar la sustancia que tiene las siguientes tasas de
deformación y de esfuerzo cortante
84
PROPIEDAD DE LOS FLUIDOS:
Cavitación
• La cavitación o aspiraciones en vacío es un efecto hidrodinámico
que se produce cuando se alcance la presión de vapor del líquido
de tal forma que las moléculas que lo componen cambian
inmediatamente a estado de vapor, formándose burbujas o, más
correctamente, cavidades.
85
PRIMERA EVALUACION
86
PRIMERA EVALUACION
87
PRIMERA EVALUACION
88
PRIMERA EVALUACION
89
PRIMERA EVALUACION
90
PRIMERA EVALUACION
91
GRACIAS…
92
