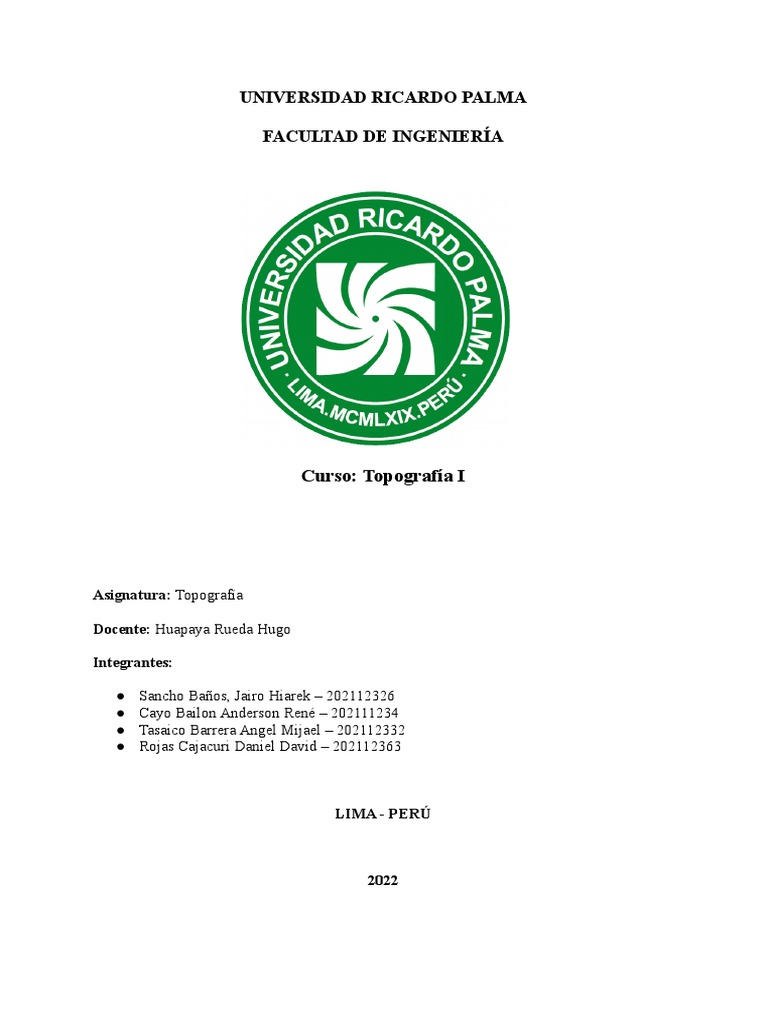

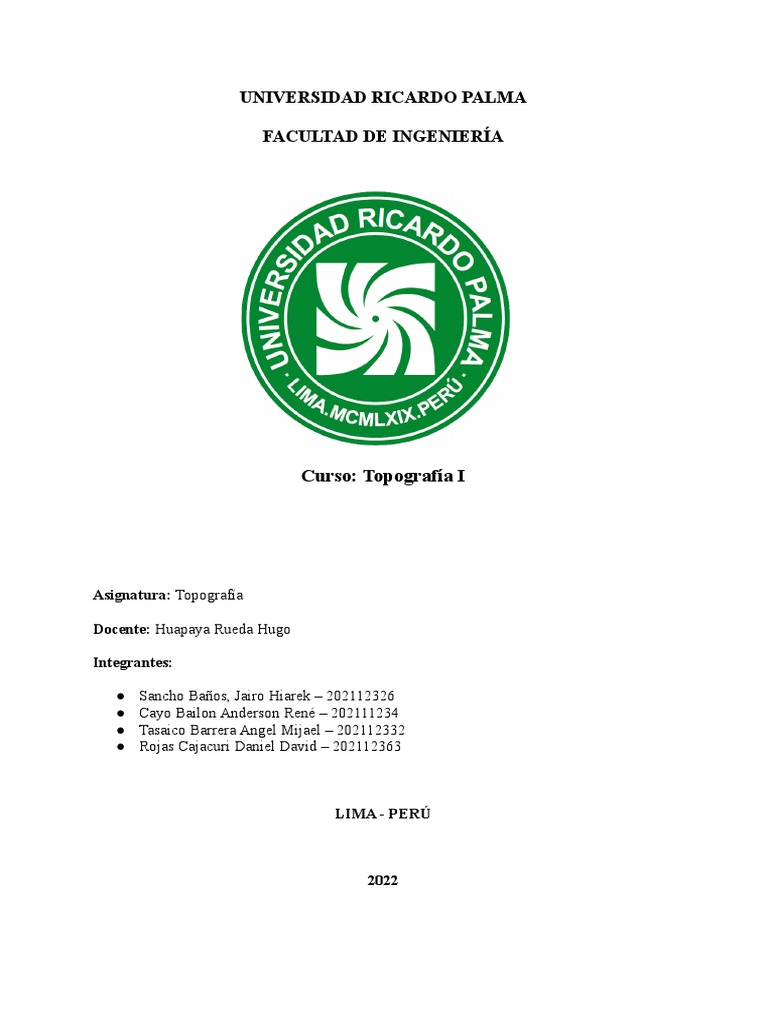

UNIVERSIDAD RICARDO PALMA

FACULTAD DE INGENIERÍA

Curso: Topografía I

Asignatura: Topografía

Docente: Huapaya Rueda Hugo

Integrantes:

● Sancho Baños, Jairo Hiarek – 202112326

● Cayo Bailon Anderson René – 202111234
● Tasaico Barrera Angel Mijael – 202112332
● Rojas Cajacuri Daniel David – 202112363

LIMA - PERÚ

2022
Introducción:
El presente trabajo constituye la presentación final del curso, es decir, poner en práctica y
demostrar lo aprendido durante todo el ciclo en el curso de Topografía I. El trabajo en sí
consiste en hacer un levantamiento topográfico de la mitad del estacionamiento de la
Universidad Ricardo Palma. Para ello, es necesario armar una poligonal de 4 vértices y
posteriormente cerrarla, la cual representa el terreno a levantar. Posteriormente pasamos a
hacer las respectivas radiaciones dentro del área, con el uso materiales esenciales como el
teodolito automático, el nivel automático, las miras, jalones,

Equipos empleados:

1. Teodolito
 1) Trípode topográfico de madera Leica GST05
Marca: Leica
● Longitud 107cm. Telescópico hasta 176cm
● Peso 5,6 kg

2) Mira telescopica de aluminio (5 metros)

● Mira telescópica compuesta de secciones de 1 metro.

● Bloqueo de cada sección mediante botón presión.
● División topográfica E derecha y mm en el dorso.
● Graduación protegida contra la oxidación.
● Acabados en pintura epoxy blanca.
● Viene con Nivel Circular (Ojo de Pollo)
● Posibilidad de efectuar medidas.
● Aprobación CEE - Clase 3.
● Talla plegado : 124cm
● Peso : 1,95kg

Marco Teórico:

Radiación:
La radiación es un método Topográfico que permite determinar coordenadas (X, Y, H) desde
un punto fijo llamado polo de radiación. Para situar una serie de puntos A, B, C,... se
estaciona el instrumento en un punto O y desde él se visan direcciones OA, OB, OC, OD...,
tomando nota de las lecturas acimutales y cenitales, así como de las distancias a los
puntos y de la altura de instrumento y de la señal utilizada para materializar el punto visado.
Los datos previos que requiere el método son las coordenadas del punto de estación y el
acimut (o las coordenadas, que permitirán deducirlo) de al menos una referencia. Si se ha
de enlazar con trabajos topográficos anteriores, estos datos previos habrán de ser
proporcionados antes de comenzar el trabajo, si los resultados para los que se ha decidido
aplicar el método de radiación pueden estar en cualquier sistema, éstos datos previos
podrán ser arbitrarios. En un tercer caso en el que sea necesario enlazar con datos
anteriores y no dispongamos de las coordenadas del que va a ser el polo de radiación, ni de
las coordenadas o acimut de las referencias, deberemos proyectar los trabajos topográficos
de enlace oportunos.

Poligonal de apoyo:

Se usan generalmente para establecer puntos de control y puntos de apoyo para el

levantamiento de detalles y elaboración de planos, para el replanteo de proyectos y para el
control de ejecución de obras.
La poligonal es una sucesión de líneas quebradas, conectadas entre sí en los vértices. Para
determinar la posición de los vértices de una poligonal en un sistema de coordenadas
rectangulares planas, es necesario medir el ángulo horizontal en cada uno de los vértices y
la distancia horizontal entre vértices consecutivos.

Cálculo y compensación de poligonales:

La solución de una poligonal consiste en el cálculo de las coordenadas rectangulares en

cada uno de sus vértices o estaciones.

En poligonales cerradas y en poligonales abiertas de enlace de control, se realizan las

siguientes indicaciones:

1. Cálculo y compensación de cierre angular

2. cálculo de acimutes y rumbos
3. Cálculo de las proyecciones de los lados
4. Calculo de error de cierre lineal
5. Compensación de error lineas
6. Cálculo de coordenadas de los vértices

Anexos
