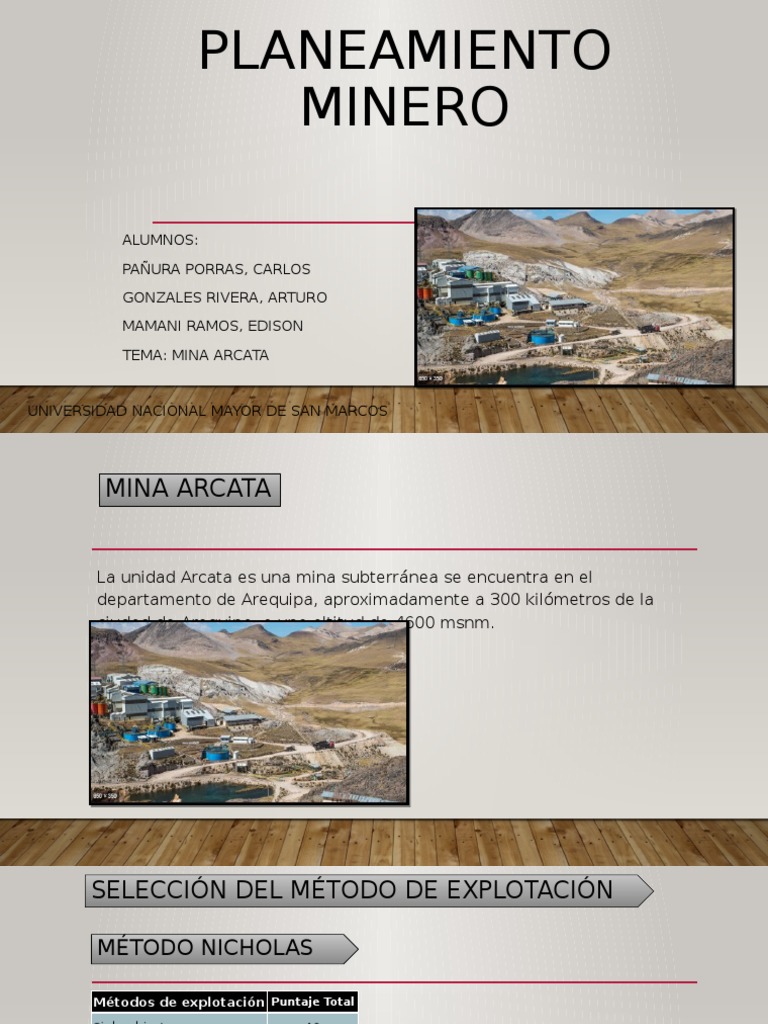

PLANEAMIENTO

MINERO

ALUMNOS:

PAÑURA PORRAS, CARLOS

GONZALES RIVERA, ARTURO
MAMANI RAMOS, EDISON
TEMA: MINA ARCATA

UNIVERSIDAD NACIONAL MAYOR DE SAN MARCOS

MINA ARCATA

La unidad Arcata es una mina subterránea se encuentra en el

departamento de Arequipa, aproximadamente a 300 kilómetros de la
ciudad de Arequipa, a una altitud de 4600 msnm.
SELECCIÓN DEL MÉTODO DE EXPLOTACIÓN

MÉTODO NICHOLAS

Métodos de explotación Puntaje Total

Cielo abierto 40
Hundimiento de Bloques 29 PARAMETROS ASUMIDOS
Cámaras por subniveles -13 Veta regular
Hundimiento por
subniveles 41 Roca mineral competente
Tajo largo -25 Roca encajonante estable
Cámaras y pilares 35
Cámaras almacén 42
Corte y relleno 36
Fajas ascendentes 38
Entibacion con marcos 31
DESARROLLO

RAMPA
GRADIENTE
12%
FLUJO DE AGUA

SECCIÓN 4X4
DESARROLLO

CRUCEROS

GRADIENTE 1%

SECCIÓN
2.1X2.1
CONECTA RAMPA
Y GALERÍA

ACCESO A ORE
PASS
 PREPARACIÓ
N

• En la galería inferior se realizan

perforaciones cada 5m para las
tolvas.
• Se deja un puente de 2.5m para
iniciar la explotación con la
construcción del subnivel.
• El ancho varía de acuerdo a la
potencia del depósito y altura del
tajeo es de 2.5m
PREPARACIÓ
N

Longitu Sección Pendien Volume Tonelaj

Labor Tipo de roca RQD
d (m) (mxm) te n (m3) e (t)
Gal 290 80 2.1 x 2.1 1% Competente Buena 581 1341

Gal 250 80 2.1 x 2.1 1% Competente Buena 581 1341

Ch 1400 40 1.5 x 1.5 70º Competente Buena 94.5 283

Ch 1480 40 1.5 x 1.5 70º Competente Buena 94.5 283.5

Snv 060 77 2.5 x 2.5 1% Competente Buena 481 1443

Ch 060 35 1.5 x 1.5 70º Competente Buena 78 236

 EXPLOTACIÓN

RESUMEN

#cortes 22 cortes
Tonelaje
30720 Tn
block
Tonelaje a
360 Tn/dia
jalar
Altura a jalar 0.75 m
Vida Block 22 dias
Produccion 1428 Tn/dia

Entonces en las tolvas se deberá jalar 0.75m la carga

hasta que nuevamente se deje libre 2.5m.
DESCRIPCION DE OPERACIONES
UNITARIAS
PERFORACIÓ DESARROLLO Y
N PREPARACIÓN
GALERIA
P = circunferencia o perímetro en metros = 7.5m
Dt = Distancia entre taladros del perímetro (roca dura) = 0.55
C= coeficiente o factor de roca (roca tenaz) = 2
S = Dimensión de la sección = 3.94 m2
Nº taladros = 22 taladros
Avance/dia 5 m
Ton/dia 62 tn
Dias requeridos 22 dias
 DESCRIPCION DE OPERACIONES
UNITARIAS
PERFORACIÓ TAJO
N TEREZA

• Se usarán 2 perforadoras jackleg

• 4 perforistas (maestro y ayudante) en cada Ggia
• Perforación inclinada 60º y de longitud de 6 pies
• Para este el número de taladros es:
• Malla 3:2:3:2
• Nº taladros = 380 taladros
DESCRIPCION DE OPERACIONES
UNITARIAS
VOLADURA

CEBO:DINAMITA

CARGA:ANFO

CORDON
DETONANTE

NONELES

MECHA DE
SEGURIDAD
DESCRIPCION DE OPERACIONES
UNITARIAS
LIMPIEZA

Palas cavo de 1m3 Tolvas ya hechas para su posterior

acarreo
 DESCRIPCION DE OPERACIONES
UNITARIAS

ACARREO TRANSPORT
E
Labor de avance Labor de avance
Mediante el uso de las locomotoras trolley. Los Las locomotoras depositarán el material ya sea de
vagones serán cargados por la pala cabo. desmonte en un echadero de desmonte, como mineral en
Tajeos los ore pass (OP -100-1)

El acarreo se hará por medio de las locomotoras Tajeos

hasta depositar el material en los ore pass (OP Los camiones se cargarán en las tolvas del nivel -80 y serán
-100-1) trasladados a superficie por la rampa.
DESCRIPCION DE LOS SISTEMAS

VENTILACIÓN

En los niveles inferiores la

ventilación es artificial
haciendo chimeneas de
ventilación que conecten a
superficie mientras se adentra
más a la zona mineralizada.
Se usará una ventiladora
potente que se encuentra en
el nivel 40.
 DESCRIPCION DE LOS SISTEMAS

DRENAJE ENERGÍA

En las galerías de extracción, cruceros, rampas, se Usada en los echaderos para la iluminación del carguio de los
construyen las cunetas de 0.3mx0.2m para el drenaje de camiones.
agua usada en la producción, cuyo destino serán los
En los talleres y bodegas para el mantenimiento de equipos.
sumideros que se encuentran en las rampas en puntos
Usado en la corriente para el cableado de la línea trolley para
específicos (Sumidero Nº1) para su posterior traslado al
las locomotoras.
exterior por la Ch 360-1.

AGUA AIRE
 DESCRIPCION DE LOS SISTEMAS

Servicio Longitud (m) Observación

A lo largo de las galerías 250y 290
Tubería de aire (4”) 237 y las que van por las chimeneas
1400 y 1480
A lo largo de las galerías 250y 290
Tubería de agua (2”) 237 y las que van por las chimeneas
1400 y 1480
De la Galería 250 hacia la
Mangas de ventilación 260
chimenea 360-01
186 De la galería 250 hacia la rampa
Cunetas (12” x 9”)
171 De la galería 290 hacia la rampa
Tubería de drenaje (10”) 200 De la chimenea 360-1 a superficie
162 De la galería 290 a Ore Pass -60-1
Cable EE
180 De la galería 250 a Ore Pass -100-1
162 De la galería 290 a Ore Pass -60-1
Línea ferroviaria
180 De la galería 250 a Ore Pass -100-1
 SECUENCIAMIENTON DE
LABORES
AVANCE (m)
MES1 MES2 MES3 MES4 MES5
SEMANA1 SEMANA2 SEMANA3 SEMANA4 SEMANA5 SEMANA6 SEMANA7 SEMANA8 SEMANA9 SEMANA10 SEMANA11 SEMANA12 SEMANA13 SEMANA14 SEMANA15 SEMANA16 SEMANA17 SEMANA18
RAMPA 49 98 147 196 245 294 343 392 441 480
CRUCERO60-1 35 70 90
GALERIA290 35 70 100
CRUCERO100-1 15 50 85 90
GALERIA250 35 70 100
CHIMENEA 1346 15 36 40
CHIMENEA1400 15 36 38
CHIMENEA1480 6 27 38
ACCESO 0 14
ACCESO-40 15 5
VENTANA-40 21 10
ORE PASS 0-60 21 40
SUBNIVEL 060 15 50 77
CHIMENEA 060 12 32

Tolvas (Chutes): Se realizarán para la preparación del tajeo

mientras se avanza la galería.
CONCLUSIONE
S
• Construir varias labores simultáneamente es importante para llegar más rápido a la
zona mineralizada.
• La ubicación de los sumideros debe estar ubicados en las zonas de mayor de
captación de agua para así controlarla.
• La construcción de chimeneas que conecten a superficie son necesarios para el
requerimiento de aire para seguir laborando.
• Uso de mangas de ventilación para labores más profundas que necesiten forzar el aire.
• Ubicación preferible de cunetas debajo de las tolvas para la recepción más rápida de
agua..
• Es necesario contar con talleres de mantenimiento correctamente alumbrados.
