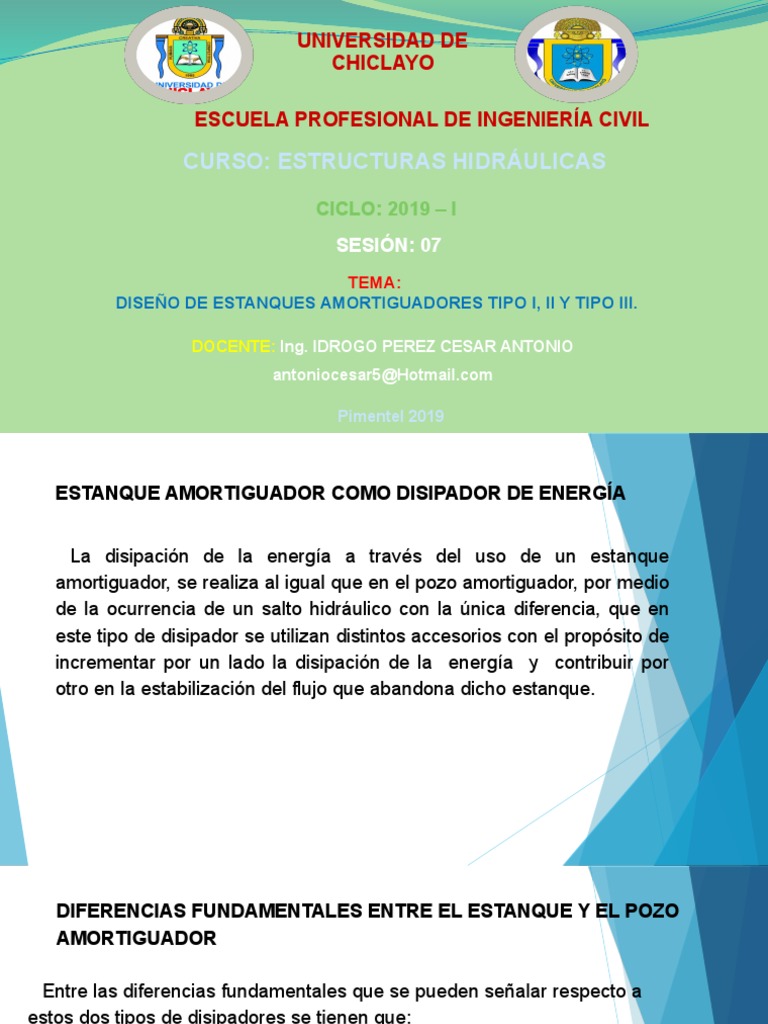

UNIVERSIDAD DE

CHICLAYO

ESCUELA PROFESIONAL DE INGENIERÍA CIVIL

CURSO: ESTRUCTURAS HIDRÁULICAS

CICLO: 2019 – I
SESIÓN: 07
TEMA:
DISEÑO DE ESTANQUES AMORTIGUADORES TIPO I, II Y TIPO III.

DOCENTE: Ing. IDROGO PEREZ CESAR ANTONIO

antoniocesar5@Hotmail.com

Pimentel 2019
ESTANQUE AMORTIGUADOR COMO DISIPADOR DE ENERGÍA

La disipación de la energía a través del uso de un estanque

amortiguador, se realiza al igual que en el pozo amortiguador, por medio
de la ocurrencia de un salto hidráulico con la única diferencia, que en
este tipo de disipador se utilizan distintos accesorios con el propósito de
incrementar por un lado la disipación de la energía y contribuir por
otro en la estabilización del flujo que abandona dicho estanque.
 DIFERENCIAS FUNDAMENTALES ENTRE EL ESTANQUE Y EL POZO
AMORTIGUADOR

Entre las diferencias fundamentales que se pueden señalar respecto a

estos dos tipos de disipadores se tienen que:

1. En el estanque amortiguador, la cota de fondo del canal de salida coincide
con la cota de fondo del estanque, aspecto que no ocurre con el pozo
amortiguador. Esta situación contribuye en numerosas ocasiones en la
decisión final acerca del tipo de disipador a emplear.
2. A diferencia del pozo amortiguador, en el estanque se emplean
accesorios, con el propósito de incrementar la disipación de la energía y
estabilizar el flujo antes de abandonar dicha estructura.
TIPOS DE ACCESORIOS QUE SE EMPLEAN EN EL ESTANQUE
AMORTIGUADOR

Entre los accesorios que se utilizan en el estanque amortiguador se tienen
los siguientes:

a. Dientes deflectores
b. Dados amortiguadores
c. Umbral terminal.

Figura 1. Accesorios que se utilizan en un estanque

amortiguador.
a) Dientes deflectores

Son aquellos elementos que se ubican a la entrada del estanque, para
fragmentar el chorro e incrementar la profundidad del flujo que entra a dicha
estructura. Además se puede señalar, que su presencia contribuye a crear la
turbulencia requerida en la disipación de la energía y como resultado de esto
se pueden obtener longitudes de estanques más cortas.

Figura 2. Detalle de los Dientes Deflectores.

a) Dados amortiguadores

Los dados amortiguadores son instalados en el estanque principalmente para estabilizar la
formación del salto hidráulico e incrementar la turbulencia del flujo, con lo cual se logra una
mejor disipación de la energía (Figura 3).

Es importante resaltar que cuando por el vertedero circulan caudales pequeños, los dados
amortiguadores contribuyen a compensar las deficiencias del tirante aguas abajo, mientras
que para caudales grandes de circulación, ellos ayudan a reflectar el flujo alejado del lecho
del río.

Cuando la velocidad a la entrada del estanque excede los 15 m/s no se recomienda su uso
ya que se corre el peligro de que ocurra en ellos la cavitación. Para evitar esta situación,
los dados pueden ser colocados lo suficientemente lejos de la entrada, donde exista
suficiente sumersión bajo el tirante aguas abajo.

Una de las dimensiones más importantes en el dado amortiguador resulta ser su altura pues
si es demasiado grande se produciría una cascada y si por el contrario es muy baja puede
resultar una superficie rugosa y no cumplir con su objetivo de diseño.
Figura 3. Detalle de los Dados Amortiguadores.
a) Umbral Terminal

 Son aquellos umbrales que se

construyen al final del
estanque con el propósito de
controlar la erosión que se
producirá en el lecho del río.
Las pruebas de laboratorio
indican que este elemento
terminal, incrementa la
eficiencia del estanque, pues Figura 4. Detalle del Umbral Terminal.
reduce apreciablemente la
erosión del cauce aguas
abajo.
 USO DEL ESTANQUE AMORTIGUADOR

El uso de un estanque amortiguador se hace efectivo cuando el
número de Froude a la entrada del mismo es mayor que 4,5
(Fr1 > 4,5) y solo en casos excepcionales, cuando no sea
posible cambiar las dimensiones del estanque para de esa forma
lograr cambiar el Froude a la entrada, se acepta su uso para
valores de 2,5 ≤ Fr1 ≤ 4,5. Cuando esto último ocurre se
recomienda diseñar un estanque tipo V (Estanques
amortiguadores con pendientes pronunciadas)
 ESTANQUES AMORTIGUADORES DE LA U.S.B.R

De acuerdo a la clasificación del U.S. Bureau of Reclamation, existen cinco tipos de
estanques amortiguadores:

TIPO I Para canales con pendiente moderada.

TIPO II Estanques amortiguadores para vertederos de presas grandes y de

tierra con canales extensos

TIPO III Pequeños estaques amortiguadores para estructuras de canal,

pequeñas estructuras de salida, y vertederos menores.

TIPO IV Utilizado en estructuras de canal y en presas de derivación.
Este diseño reduce las ondas excesivas creadas en resaltos
imperfectos.

TIPO V Estanques amortiguadores con pendientes pronunciadas.
 OBJETIVO EN EL DISEÑO DE UN ESTANQUE AMORTIGUADOR

El principal objetivo en el diseño hidráulico de un estanque
amortiguador es la determinación del ancho y elevación del estanque
para formar un resalto hidráulico estable. Esto se obtiene cuando el
nivel del agua de la altura conjugada es igual al nivel del tirante aguas
abajo.
 METODOLOGÍA PARA EL DISEÑO DE UN ESTANQUE AMORTIGUADOR

La metodología que a continuación se presenta para el diseño de un estanque
amortiguador, parte de conocer como datos:
✓Caudal de diseño (Q).
✓Ancho del estanque (b).
✓Tirante aguas abajo (canal de salida) (Y3).
 1) Calculo del tirante contraído Y1:

➢ Si hay rápida, (Y1) es el tirante al final de la rápida (Se calcula por la curva superficial de la rápida)

➢ Si (Y1) es al pie del cimacio, se calcula con el Diseño de un pozo amortiguador ubicado al pie de un
vertedero de cimacio)

 METODOLOGÍA PARA EL DISEÑO DE UN ESTANQUE AMORTIGUADOR

 2). Calculo de la velocidad a la entrada del estanque V1:



 3). Calculo del número de Froude a la entrada del estanque Fr1:

Una vez calculado el número de Froude se analiza qué tipo de salto va a tener lugar en el estanque y qué tipo de
estanque se va a diseñar.

Si 2,5 ≤ Fr1 ≤ 4,5 ‹ Salto oscilante ‹ SE DISEÑA UN ESTANQUE TIPO V
(Estanques amortiguadores con pendientes pronunciadas.)
Si Fr1 > 4,5 ‹ Salto estable entonces:

➢ Si V1 < 15 m/s ‹ SE DISEÑA UN ESTANQUE TIPO III (Pequeños estaques amortiguadores para estructuras
de canal, pequeñas estructuras de salida, y vertederos menores.)

➢ Si V1 ≥ 15 m/s ‹ SE DISEÑA UN ESTANQUE TIPO II (Estanques amortiguadores para vertederos de presas

grandes y de tierra con canales extensos.)
 ESTANQUE AMORTIGUADOR TIPO II
(Estanques amortiguadores para vertederos de presas grandes y de tierra con canales extensos)

El estanque amortiguador tipo II se

desarrolló para cuencos disipadores de uso
común en vertederos de presas altas, de
presas de tierra y para estructuras de
canales grandes. El estanque contiene
bloques en la rápida del extremo de aguas
arriba y un umbral dentado cerca del
extremo de aguas abajo. No se utilizan
bloques de impacto debido a que las
velocidades relativamente altas que entran
al resalto pueden causar cavitación en
dichos bloques. En la figura 6.13 se
muestran los detalles constructivos y los
datos necesarios para el cálculo. Este tipo
de disipadores son utilizados cuando el Figura 5. Estanque amortiguador para números de Froude por
número de Froude esta por encima de 4.5 o encima de 4.5
velocidades mayores a 15 m/s. Dimensiones del estanque tipo II
 DISEÑO DE UN ESTANQUE TIPO II: (Fr1 > 4,5); (V1 > 15 m/s).

El estanque amortiguador tipo II se desarrolló para cuencos disipadores de uso común

en vertederos de presas altas, de presas de tierra y para estructuras de canales grandes.
El estanque contiene diente deflectores en la rápida del extremo de aguas arriba y un
umbral dentado cerca del extremo de aguas abajo. No se utilizan dados amortiguadores
debido a que las velocidades relativamente altas que entran al resalto pueden causar
cavitación en dichos bloques. Este tipo de disipadores son utilizados cuando el número de
Froude está por encima de 4.5 o velocidades mayores a 15 m/s.
 DISEÑO DE UN ESTANQUE TIPO II: (Fr1 > 4,5); (V1 > 15 m/s).

 A continuación se presentan los pasos para diseñar este tipo de estanque:

1). Calcular del valor de (TA) para un estanque tipo II con la ecuación:


TA = Tirante de agua en el estanque.



2). Cálculo del tirante conjugado (Y2):



3). Determinar la longitud del estanque amortiguador Tipo II (LII):


 DISEÑO DE UN ESTANQUE TIPO II: (Fr1 > 4,5); (V1 > 15 m/s).

4). Cálculo de las dimensiones de los dientes deflectores:


Largo = Constructivo (Pasando una horizontal por la altura del diente
hasta la superficie de la rápida o el cimacio).
Altura = Y1
Ancho = Y1
Espacio entre Dientes = Y1
Espacio Fraccional = 0,5 · Y1

Figura 6 Dimensiones de los Dientes Deflectores para un

Estanque Tipo II
 DISEÑO DE UN ESTANQUE TIPO II: (Fr1 > 4,5); (V1 > 15 m/s).

 5). Cálculo del número de dientes (n) para el estanque amortiguado tipo II:


Donde: b = Ancho del estanque amortiguado.


Una vez calculado (n), aproximar el valor al inmediato inferior y entero.
 DISEÑO DE UN ESTANQUE TIPO II: (Fr1 > 4,5); (V1 > 15 m/s).

6). Cálculo de las dimensiones del umbral terminal:



Longitud (La) = 0,42 · Y2

Longitud (Lb) = 0,50 · La

Longitud (Lc) = 0,50 · La

Altura = 0,20 · Y2

Altura1 = 0,25 · La
Figura 7. Dimensiones del Umbral terminal
Ancho = 0,15 · Y2 para un Estanque Tipo II

Separación entre dientes = 0,15 · Y2

Ancho superior del diente = 0,02 · Y2

 DISEÑO DE UN ESTANQUE TIPO II: (Fr1 > 4,5); (V1 > 15 m/s).

7). Dibujar y dimensionar el estanque amortiguador obtenido.


En la Figura 8 aparece una representación del estanque tipo II.

Longitud del estanque (LII)

Longitud del estanque (L II)

Figura 8. Esquema de un Estanque tipo II
 ESTANQUE AMORTIGUADOR TIPO III
(Pequeños estaques amortiguadores para estructuras de canal, pequeñas estructuras
de salida, y vertederos menores.)

Los estanques amortiguadores tipo III son más cortos que los del tipo II, y poseen un
umbral de salida y dados amortiguadores aguas abajo del los bloques de caída. La
velocidad de llegada para este tipo de disipador debe ser limitada para prevenir la
posibilidad de presiones bajas en los dados amortiguadores que pueden originar
cavitación. El comportamiento de este disipador indica que su longitud y la del resalto
pueden reducirse alrededor del 60%, con accesorios en comparación con el 80% para
el disipador SAF. Los estanques tipo III son utilizados en pequeños vertederos,
estructuras de salida, y en pequeñas estructuras de canal donde v1 no excede de 15

m/s y el número de Froude Fr1>4.5.

Figura 9 Estanque amortiguador para números de Froude por encima

de 4.5 y velocidad de llegada ≤ 18
DISEÑO DE UN ESTANQUE TIPO III: (Fr1 > 4.5), (V1 < 15 m/s)

Los estanques amortiguadores tipo III poseen un umbral de salida y dados

amortiguadores aguas abajo del los bloques de caída. La velocidad de
llegada para este tipo de disipador debe ser limitada para prevenir la
posibilidad de presiones bajas en los dados amortiguadores que pueden
originar cavitación. El comportamiento de este disipador indica que su
longitud y la del resalto pueden reducirse alrededor del 60%, con accesorios
en comparación con el 80% para el disipador SAF. Los estanques tipo III son
utilizados en pequeños vertederos,
estructuras de salida, y en pequeñas estructuras de canal donde V1 no
excede de 15 a 18 m/s y el número de Froude Fr1>4.5
 DISEÑO DE UN ESTANQUE TIPO III: (Fr1 > 4.5), (V1 < 15 m/s)

  A continuación se presentan los pasos para diseñar este tipo de estanque:

1). Calcular del valor de (TA) para un estanque tipo III con la ecuación:


TA = Tirante de agua en el estanque.


2). Cálculo del tirante conjugado (Y2):


3). Determinar la longitud del estanque amortiguador Tipo III (LIII):

 DISEÑO DE UN ESTANQUE TIPO III: (Fr1 > 4.5), (V1 < 15 m/s)

4). Cálculo de las dimensiones de los dientes deflectores:

Largo = Constructivo (Pasando una horizontal por la altura



del diente hasta la superficie de la rápida o el cimacio).

Altura = Y1
Ancho = Y1
Espacio entre Dientes = Y1
Espacio Fraccional = 0,5 · Y1

Figura 10 Dimensiones de los Dientes Deflectores para un Estanque Tipo III

 DISEÑO DE UN ESTANQUE TIPO III: (Fr1 > 4.5), (V1 < 15 m/s)

 5). Cálculo del número de dientes (n) para el estanque amortiguado tipo III:

Donde: b = Ancho del estanque amortiguado.

Una vez calculado (n), aproximar el valor al inmediato inferior y

entero.
 DISEÑO DE UN ESTANQUE TIPO III: (Fr1 > 4.5), (V1 < 15 m/s)
6). Cálculo de las dimensiones de los dados
amortiguadores:

Cálculo de (h3) de la siguiente expresión:

2

h3 = Y1 · (0.545 + 0.175 · Fr1)……………….. (8)

Cálculo de las dimensiones de los dados amortiguadores:

Altura = h3
Ancho = 0,750 · h3
Largo = 1,200 · h3
Ancho Superior = 0,200 · h3
Espacio entre dados = 0,750 · h3
Espacio Fraccional = 0,375 · h3
Ubicación = 0,800 · d2
Figura 11.
Donde: Dimensiones de los Dientes Deflectores para un Estanque Tipo III
d2 = LIII ……. (9)
1.071+0.358·Fr1–0.025·Fr12+0.00055·Fr13

Cálculo del número de dados amortiguadores (n):

n = b ……………(10)
 DISEÑO DE UN ESTANQUE TIPO III: (Fr1 > 4.5), (V1 < 15 m/s)

7). Cálculo de las dimensiones del umbral terminal:


➢ Cálculo de (h4) a partir de la siguiente expresión:

h4 = Y1 · (0.956 + 0.063 · Fr1) ……………….. (10)

➢ Cálculo de las dimensiones del umbral terminal:


Altura = h4

Ancho de la cara superior del umbral = 0,04 · h4

Largo = 2,04 · h4

Figura 12. Dimensiones del Umbral terminal para un Estanque Tipo II

 DISEÑO DE UN ESTANQUE TIPO III: (Fr1 > 4.5), (V1 < 15 m/s)

8). Dibujar y dimensionar el estanque amortiguador obtenido.



En la Figura 13. aparece una representación del estanque tipo III.

Longitud del estanque (LIII)

Longitud del estanque (LIII)

Figura 13. Esquema de un Estanque tipo III

COLCHON HIDRAULICO SAF

Ha sido desarrollado en el Laboratorio de Hidráulica St. Anthony
Falls de la Universidad de Minnesota EE.UU. para su uso en
pequeñas estructuras de drenaje.
La utilización de este tipo de estructuras en sistemas de gran
altura podría dar lugar a la generación de fenómenos como la
cavitación. Las reglas de diseño resumidas por el investigador
Blaisdell son las siguientes:

1. La longitud LB del colchón disipador para

número de Froude entre 1.7 y 17 se determina
mediante la fórmula:  𝑳 =4.5 ∙ 𝒀 ∙ 𝑭 −0.76
𝑩 2 𝒓
1
 COLCHON HIDRAULICO SAF
2. El cálculo de las dimensiones de los dientes deflectores, dados amortiguados es:
• Dientes Deflectores:

Altura = Y1

Ancho = 0.75 · Y1

Largo = Constructivo (Pasando una horizontal por la altura del
diente hasta la superficie de la rápida o el cimacio).
Espacio entre dientes = 0.75 · Y1
• Dados Amortiguadores:
Largo = Constructivo (Pasando una horizontal por la altura del
diente hasta la superficie de la rápida o el cimacio).
Altura = Y1
Ancho = 0.75 · Y1
Espacio entre dientes = 0.75 · Y1
 COLCHON HIDRAULICO SAF
 3.La distancia desde el extremo de aguas arriba del colchón
disipador hasta los bloques del piso es LB/3
4. El espacio entre dados y espacio fraccional de los dados
amortiguadores deben estar separados a: .
5. Los dados amortiguadores deben localizarse aguas abajo,
enfrentados a los dientes deflectores de la rápida.

6. Los dados amortiguadores deben ocupar entre el 40% y el
55% del ancho del colchón disipador.

7. Los anchos y el espaciamiento de los dados amortiguadores
para cuencos disipadores divergentes deben incrementarse
en proporción al aumento del ancho del colchón disipador .

8. La altura del umbral de salida esta dada por c = 0.07 y2
teórica, correspondiente a y1.
 COLCHON HIDRAULICO SAF

9. La profundidad de salida de aguas abajo por encima del piso del colchón disipador está


10. La altura de los muros laterales por encima de la profundidad de salida máxima

esperada dentro de la vida útil de la estructura esta dada por z = y2

3

11. Los muros de salida deben ser iguales en altura a los muros laterales del
cuenco disipador, y su parte superior debe tener una pendiente de 1:1.

12. El muro de salida debe localizarse con un ángulo de 45º con respecto al
eje central de la salida.
 COLCHON HIDRAULICO SAF

13. Los muros laterales del colchón

disipador pueden ser paralelos o
divergir como una extensión de los
muros laterales de la transición.

14. Debe utilizarse un muro cortina de
profundidad nominal en el extremo del
colchón disipador.

15. El efecto de absorción de aire no
se considera en el diseño del colchón
disipador.

Figura 14 Colchón hidráulico SAF

 SALTO EN ESQUÌ. CASO DE SECCIÒN DIVERGENTE

El uso del trampolín como elemento disipador de la energía del flujo que
circula por un aliviadero, ha resultado siempre de gran utilidad. El número de
Froude a la entrada del trampolín debe ser de:
7 < Fr1 < 39

Si esta restricción se cumple se podrá seguir adelante con esta metodología

que se presente, si no se cumple habrá que recurrir a otra solución de
trampolín y modelar la misma en el laboratorio.

El Dr. Juan E. González ha presentado una nueva metodología para el diseño
de este elemento disipador, basada en los estudios experimentales llevados
a cabo por él, durante más de siete años de investigaciones sistemáticas
en el laboratorio de modelos hidráulicos del ISPJAE.

Figura 15. Esquema del Trampolín

(Fuente: Diseño hidráulico de aliviaderos para presas pequeñas – Centro de investigaciones hidráulica Jose Antonio Echeverria)
CONSIDERACIONES A TENER EN CUENTA EN EL DISEÑO DE UN TRAMPOLÍN

Geometría del Trampolín.-

La geometría del trampolín es variable y depende en gran medida del punto de vista
en que ésta se analice: en perfil o en planta.
> En perfil, el trampolín puede clasificarse como: (Figura 16)

1. De pendiente horizontal
2. De pendiente adversa
3. De forma curva

> En planta, el trampolín puede clasificarse como: (Figura 17)

1. Trampolín plano
2. Trampolín divergente

Figura 16. Clasificación del trampolín según su perfil

Figura 17. Clasificación del trampolín según su Planta

DESCARGA EN EL ALIVIADERO DE LA PRESA GALLITO CIEGO
 CONCLUSIONES

Debe notarse que este tipo de estanques son solo ejemplos típicos y se debe tener cuidado en
la aplicación práctica de los mismos, en condiciones de diseño enteramente distintas. Además,
existe una gama de diseños diferentes a los discutidos en este capítulo, que se presentan como
una alternativa de diseño a continuación en el cuadro 6.1:
Tirante
Nombre Aplicación práctica Condiciones de flujo Observaciones
(hab)
Fr1<1.7 (hasta 2.5) Longitud del Sin bloques o dispositivos
USBR Tipo I Canales 1.0 y2
estanque ≈ 4.2y2 de disipación
Dos hileras de bloques. La
    Fr1>4.5 hilera final se combina
    q<46.5 m3/s/m H1<61 m 1.05 y2 con un umbral de salida
Longitud del estanque ≈ 4.4 y2 inclinado (umbral
USBR Tipo II Estructuras grandes
dentado).
bloqueAltura
= y de
1
Fr1>4.5
q<16.86 m3/s/m V1<15 a 18 Dos hileras de bloques y un
USBR Tipo III Estructuras pequeñas m/s. 1.0 y2 umbral de salida. Altura de
Longitud del estanque ≈ 2.8 y2 bloque = y1
Una hilera de bloques y
  2.5<Fr1<4.5 un umbral de salida.
    Altura de los bloques =
Para resaltos Longitud del estanque ≈ 6.0 y2
USBR Tipo IV 1.1 y2 2y1. Deben añadirse
oscilantes
supresores de onda en
la salida.
