2.- ¿Cómo funciona la toma transversal tipo COANDA?

La Captación Coanda es una captación de fondo la cual capta agua superficial mediante rejillas
basadas en el efecto COANDA.

La rejilla con efecto Coanda, También conocida como tamiz hidráulico, o reja estática
autolimpiante, fue desarrollada originalmente en la década de 1950 para la minería,
especialmente para el procesamiento de minerales y deshidratación de lodos minerales. Desde
entonces, estas rejillas han sido utilizadas para separar líquidos y sólidos de una forma muy
efectiva, lo que ha extendido su uso en otras aplicaciones como: procesamiento de alimentos,
Tratamiento de aguas residuales, Captación de aguas superficiales, tomas para centrales
hidroeléctricas, entre otras.

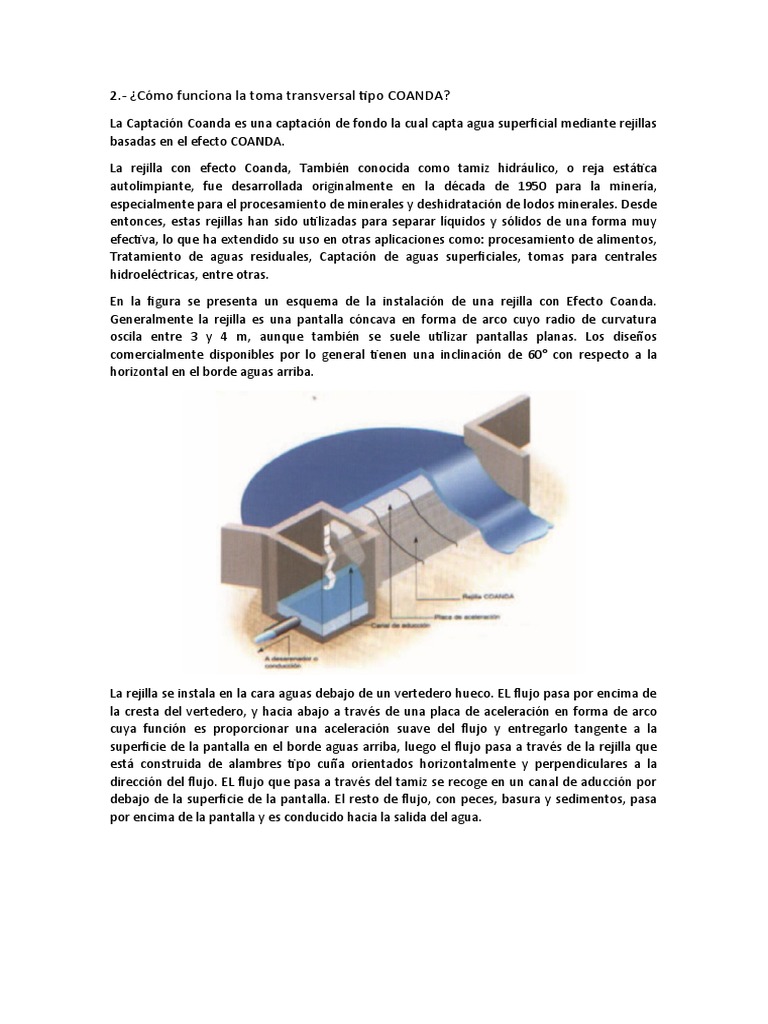

En la figura se presenta un esquema de la instalación de una rejilla con Efecto Coanda.

Generalmente la rejilla es una pantalla cóncava en forma de arco cuyo radio de curvatura
oscila entre 3 y 4 m, aunque también se suele utilizar pantallas planas. Los diseños
comercialmente disponibles por lo general tienen una inclinación de 60° con respecto a la
horizontal en el borde aguas arriba.

La rejilla se instala en la cara aguas debajo de un vertedero hueco. EL flujo pasa por encima de
la cresta del vertedero, y hacia abajo a través de una placa de aceleración en forma de arco
cuya función es proporcionar una aceleración suave del flujo y entregarlo tangente a la
superficie de la pantalla en el borde aguas arriba, luego el flujo pasa a través de la rejilla que
está construida de alambres tipo cuña orientados horizontalmente y perpendiculares a la
dirección del flujo. EL flujo que pasa a través del tamiz se recoge en un canal de aducción por
debajo de la superficie de la pantalla. El resto de flujo, con peces, basura y sedimentos, pasa
por encima de la pantalla y es conducido hacia la salida del agua.
