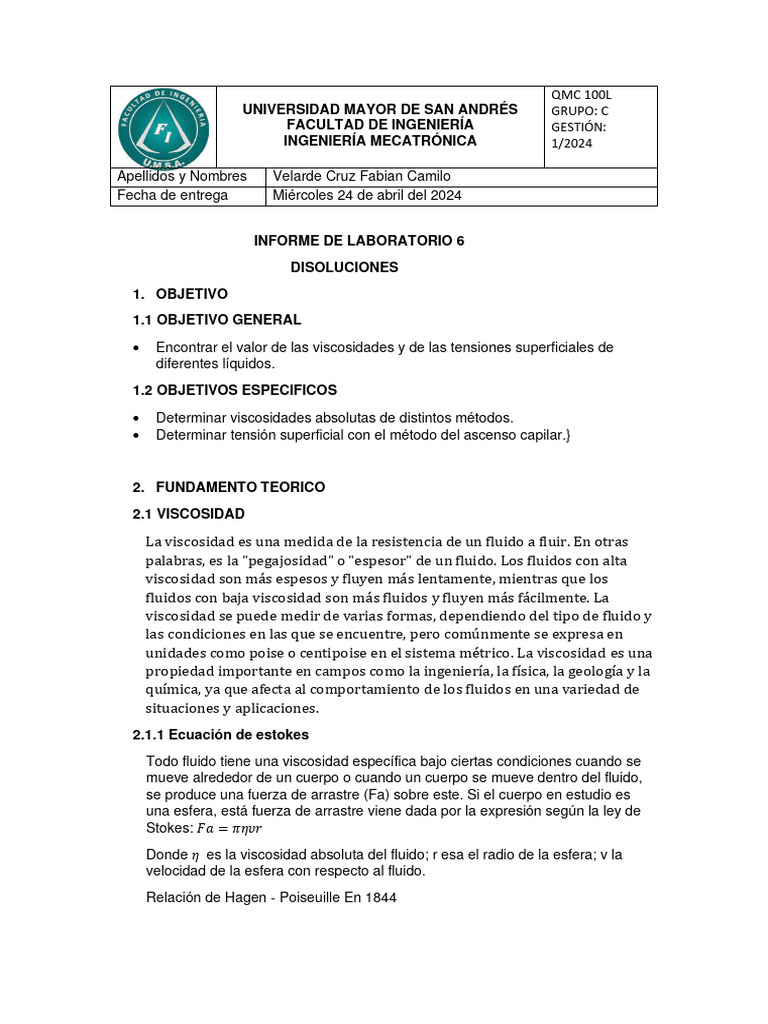

QMC 100L

UNIVERSIDAD MAYOR DE SAN ANDRÉS GRUPO: C

FACULTAD DE INGENIERÍA GESTIÓN:
INGENIERÍA MECATRÓNICA 1/2024

Apellidos y Nombres Velarde Cruz Fabian Camilo

Fecha de entrega Miércoles 24 de abril del 2024

INFORME DE LABORATORIO 6
DISOLUCIONES
1. OBJETIVO
1.1 OBJETIVO GENERAL

• Encontrar el valor de las viscosidades y de las tensiones superficiales de

diferentes líquidos.
1.2 OBJETIVOS ESPECIFICOS

• Determinar viscosidades absolutas de distintos métodos.

• Determinar tensión superficial con el método del ascenso capilar.}

2. FUNDAMENTO TEORICO
2.1 VISCOSIDAD

La viscosidad es una medida de la resistencia de un fluido a fluir. En otras

palabras, es la "pegajosidad" o "espesor" de un fluido. Los fluidos con alta
viscosidad son más espesos y fluyen más lentamente, mientras que los
fluidos con baja viscosidad son más fluidos y fluyen más fácilmente. La
viscosidad se puede medir de varias formas, dependiendo del tipo de fluido y
las condiciones en las que se encuentre, pero comúnmente se expresa en
unidades como poise o centipoise en el sistema métrico. La viscosidad es una
propiedad importante en campos como la ingeniería, la física, la geología y la
química, ya que afecta al comportamiento de los fluidos en una variedad de
situaciones y aplicaciones.
2.1.1 Ecuación de estokes
Todo fluido tiene una viscosidad específica bajo ciertas condiciones cuando se
mueve alrededor de un cuerpo o cuando un cuerpo se mueve dentro del fluido,
se produce una fuerza de arrastre (Fa) sobre este. Si el cuerpo en estudio es
una esfera, está fuerza de arrastre viene dada por la expresión según la ley de
Stokes: 𝐹𝑎 = 𝜋𝜂𝜐𝑟
Donde 𝜂 es la viscosidad absoluta del fluido; r esa el radio de la esfera; v la
velocidad de la esfera con respecto al fluido.
Relación de Hagen - Poiseuille En 1844
 Hagen – Poiseuille realizaron un trabajo en relación al flujo de líquidos a través
de tubos y propusieron una ecuación para determinar la viscosidad de los
líquidos. Esta ecuación es llamada la ecuación de Poiseuille
(1)𝜂 = 𝜋𝑟 4 𝑃𝑡 ÷ 8𝑉𝐿

Donde 𝞰 es el coeficiente de viscosidad, t es el tiempo de flujo del fluido, V es el

volumen del líquido, P es la presión hidrostática, y L es la distancia recorrida por
el líquido durante el tiempo t. En honor de Hagen - Poiseuille la unidad de la
viscosidad es denominada Poise. La unidad de la viscosidad en el Sistema
internacional de unidades SI es kg/m s (Pascal segundo Pa s)
2.1.2 Viscosidad absoluta o dinámica
Es la fuerza tangencial por unidad de área, de los planos paralelos por una
unidad de distancia, cuando el espacio que los separa está lleno con un fluido y
uno de los planos se traslada con velocidad unidad en su propio plano con
respecto al otro también denominado viscosidad dinámica; coeficiente de
viscosidad
La unidad de viscosidad dinámica en el sistema internacional (SI) es el pascal
segundo (Pa s) o también newton segundo por metro cuadrado (N.s/m2 ), o sea
kilogramo por metro segundo (kg/m s): Esta unidad se conoce también con el
nombre de poiseuille (Pl) en Francia, pero debe tenerse en cuenta que no es la
misma que el poise (P) descrita a continuación:
El poise es la unidad correspondiente en el sistema CGS de unidades y tiene
dimensiones de dina segundo por centímetro cuadrado o de gramos por
centímetro cuadrado. El submúltiplo el centipoise (cP), 10-2 poises, es la unidad
más utilizada para expresar la viscosidad dinámica dado que la mayoría de los
fluidos poseen baja viscosidad.
Sistema de Unidades
S.I.: N s / m2 = Kg / m s = Pa s C.G.S.: g /cm s = Poise
S.B.G.: slug / ft seg S.I.I.: lb seg / ft2
2.1.3 Viscosidad cinemática
Es la razón de viscosidad a densidad de masa. En el sistema internacional (SI) la
unidad de viscosidad cinemática es el metro cuadrado por segundo (m2 /s). La
unidad CGS correspondiente es el stoke (St), con dimensiones de centímetro
cuadrado por segundo y el centistoke (cSt), 10-2 stokes, que es el submúltiplo
más utilizado.
Stokes Símbolo “St”; Es una unidad de la viscosidad cinemática de un fluido que
tenga una viscosidad dinámica de 1 poise, y una densidad de 1 gramo por
centímetro cúbico. 1m2 /s = 106 cSt 1cSt = 10-6 m 2 /s

2.2 MEDIDORES DE VISCOSIDAD CONOCIDOS

1. Viscosímetro de Tubo capilar
 Consiste en 2 recipientes conectados por un tubo largo de diámetro pequeño
conocido como tubo capilar. Conforme al fluido fluye a través del tubo con una
velocidad constante el sistema pierde energía, ocasionando una caída de
presión. La magnitud de la caída de presión está relacionada con la viscosidad
del fluido mediante la siguiente ecuación:
𝜂 = (𝑝1 − 𝑝2)𝐷2 ÷ 32𝑣𝐿

2. Viscosímetro Saybolt
La facilidad con que un fluido fluye a través de un orificio de diámetro pequeño
es una indicación de su viscosidad , este es el principio por el cual está basado
el viscosímetro universal. La muestra del fluido se coloca en el aparato después
de que se establece el flujo se mide el tiempo requerido para colectar 60 ml. de
fluido. El tiempo resultante se reporta como la velocidad del fluido en segundos
universales de Saybolt. La expresión aproximada entre viscosidad y segundos
Saybolt es: 𝑣 = 0.002𝑡 × 1.80 ÷ 𝑡 se expresa en stokes y t en segundos. Luego
se puede calcular la viscosidad
3. Viscosímetro de Ostwald
En esencia el viscosímetro es un tubo “U” una de sus ramas es un tubo capilar
fino conectado a un deposito superior. El tubo se mantiene en posición vertical y
se coloca una cantidad conocida del fluido él depósito para que luego fluya por
gravedad a través de un capilar. Los procedimientos exactos para llevar a cabo
estas pruebas estándar dado en los estándares de la American Society For
Testing and Materials ASTM. En un viscosímetro Ostwald la distancia recorrida
por el líquido, L, siempre será constante; el radio, r será también constante; y por
el procedimiento el volumen de líquido, V será siempre constante. Por lo tanto la
ecuación de Hagen Poiseuille

𝜂 = 𝜋𝑟 4 𝑃𝑇 ÷ 8𝑉𝐿
puede ser simplificada de la siguiente forma:

𝜂 = 𝑘𝑃𝑇 𝑘 = 𝜋𝑟 4 ÷ 8𝑉𝐿
Donde K es una constante La presión hidrostática P es proporcional a la densidad del
fluido que es estudiado. En la experiencia con el viscosímetro Ostwald mediremos la
masa de volúmenes de líquido iguales de modo que la viscosidad será proporcional a las
masas medidas. Por lo tanto tendremos la relación:

𝜂 ∝ 𝑘𝑚𝑇

Donde K y t fueron definidas antes y m es la masa del líquido.

 Para encontrar la viscosidad de los líquidos es importante calibrar el viscosímetro
usando un líquido de referencia. El agua es el líquido de referencia más usado. La
viscosidad del agua a 30 °C es 0.8007 centipoise (cP). Conociendo los valores para el
líquido de referencia y con la anterior fórmula, obtenemos:
𝜂 𝑚𝑇
=
𝜂𝑟 𝑚𝑟 𝑇𝑟

Dónde: ηr es la viscosidad del líquido de referencia (agua), mr es la masa del líquido de

referencia, y tr es el tiempo de flujo del líquido de referencia. Note que K se anula. Las
otras variables son la viscosidad, masa y el tiempo de flujo del líquido en estudio
respectivamente. Con el viscosímetro de Ostwald podemos medir el tiempo de flujo de
un líquido (la masa se puede medir usando procedimientos estándar de laboratorio
como por ejemplo con una balanza o determinando la densidad y el volumen) y
determinar su viscosidad resolviendo la ecuación para η.
𝑚𝑇 𝜂𝑟
𝜂=
𝑚𝑟 𝑇𝑟
Que se puede expresar en función de las densidades como:
𝜂𝑟 𝜌𝑙𝑖𝑞 𝑡𝑙𝑖𝑞
𝜂𝑙𝑖𝑞 =
𝜌𝑟𝑒𝑓 𝑡𝑟𝑒𝑓

4. Viscosímetro Rotacional
Por medio de un cilindro que gira a una cierta velocidad con respecto a un
cilindro interno concéntrico estacionario se determina du/dy al medir el momento
de torsión sobre el cilindro estacionario es posible calcular el esfuerzo cortante.
El cociente entre el esfuerzo cortante y el cambio de velocidad expresa la
viscosidad.
5. Viscosímetro de caída libre de una esfera
Consiste en un tubo lleno con líquido en estudio en el cual se deja caer una
esfera metálica de masa m y diámetro D. El tiempo necesario para que la esfera
recorra la longitud X después que ha alcanzado velocidad límite depende de la
viscosidad del líquido.
 En la práctica utilizaremos el método de Stokes para la obtención de la
viscosidad. Sir George Gabriel Stokes Matemático y Físico Irlandés en 1819 es
autor de trabajos en hidrodinámica, encontró la ley que rige la caída de sólidos
esféricos en el seno de un fluido denominada con su nombre.

6. Viscosímetro de los aceites

Los aceites presentan notables diferencias en su grado de viscosidad o fluidez,
influyendo mucho estas diferencias en algunas de sus aplicaciones. El grado de
viscosidad de los aceites tiene importancia en los aceites destinados a arder y
los utilizados como lubricantes. En los primeros influye la viscosidad de modo
que los aceites fluidos ascienden fácilmente por capilaridad en las mechas de las
lámparas, mientras que los muy viscoso o poco fluidos requieren disposiciones
especiales para conseguir que llegue a la llama en la unidad de tiempo suficiente
cantidad de combustible. Cuando se emplea aceites como lubricantes, la materia
grasa debe tener consistencia apropiada para impedir el contacto inmediato de
las superficies que frotan entre sí impidiendo con ello se desgaste; para lograr
esto conviene que la materia grasa no sea demasiado fluida ni tampoco
demasiado viscosa.
Sistemas Unidades
S.I.: N.s / m2 = Kg / m.s C.G.S.: g /cm.s = Poise
S.B.G.: slug / ft.seg S.I.I.: lb.seg / ft2

2.3 CLASIFICACION DE LOS ACEITES

La clasificación de los aceites atendiendo a su velocidad, generan en la etiqueta
de los envases una serie de siglas, acompañados por unos dígitos, identificando
el grado de viscosidad del lubricante, qué se refiere a su temperatura sin añadir
datos alguno de sobre atrás apreciaciones o condiciones. El índice de viscosidad
representa la tendencia más o menos que se espera a medida que se enfría o se
calienta. Los aceites multigrado con base sintéticos se obtienen haciendo una
mezcla de aceites de síntesis de baja graduación SAE y de aceites mineral de
alta viscosidad. La Organización de Estandarización Internacional ISO,
estableció su ordenación para los lubricantes de aplicación industrial, o a la
Sociedad de Ingenieros de Automoción –Society of Automotive Engineers- (SAE)
de los Estados Unidos, creo su escala de denominación para definir rangos de
viscosidad en los lubricantes de automóviles
2.3.1 Clasificación SAE:
La Sociedad de Ingenieros de Automotores de EE.UU.(SAE) clasificó a los
aceites según su viscosidad adoptando como temperatura de referencia 100
grado centígrado y manteniendo la viscosidad en centistoke (cst). Se dividió el
rango total de viscosidades de los aceites en grupos arbitrarios designados por
los siguientes números: 20, 30, 40 y 50, originalmente existió un grado 60 que
luego fue suprimido. Esta clasificación no tuvo en cuenta que un aceite SAE 20
en condiciones de baja temperatura aumentaba considerablemente su
viscosidad no siendo apto para una operación correcta en climas fríos. Surgen
 así los aceites tipo W (winter: invierno) que cubrirían esta deficiencia. Se amplió
entonces la clasificación incorporando los grados SAE 5W, SAE 10W, SAE 20W
a los ya existentes.
Estas primeras clasificaciones sólo tomaron en cuenta la viscosidad del aceite,
posteriormente con el advenimiento de los aditivos mejoradores se incorporan
siglas que caracterizan al aceite también por sus propiedades especificas
(ejemplo: HD SAE 30, SAE 20 S1, etc.) como tener capacidad detergente-
dispersante, propiedades antidesgaste, propiedades anticorrosivas, etc.
2.3.2 ClasificaciónSAE de viscosidad de aceites para motor(SAEJ306, DIC96)

Nota: 1 cP = 1 mPa x s; 1cSt = 1 mm2 /s (*) Los Grados 0w/40, 5w/40, 10w/40 (**) Los Grados
15w/40, 20w/40, 25w/40, 40

2.3.3 Aceites multigrado

Con el uso de aditivos mejoradores de índice de viscosidad y partiendo de bases
refinadas es posible formular aceites cuya viscosidad a altas y bajas
temperaturas le permiten cumplir con los requerimientos del servicio. De esta
manera se obtienen aceites de características SAE 30 a 100 ºc y SAE 10W a –
20ºc, son los denominados “multigrado” generalmente designados SAE 10W30 o
similares. Las ventajas de usar aceites multigrados son:

• Facilidad de arranque en frío.

• Rápida entrada en régimen térmico del motor.
• Ahorro de baterías y sistemas de arranque.
• Adecuada viscosidad en todo el rango de temperatura.
2.3.4 Sistema ISO de clasificación según la viscosidad para aceites
Industriales
Nota: La clasificación ISO corresponde a la norma COVENIN 1121 Este esfuerzo
conjunto permitió el nacimiento de la clasificación ISO para Aceites Lubricantes
Industriales, con las siguientes características:
 Posee 18 grados de viscosidad entre 2 y1500 centi stokes (cst) a 40 ºc,
cubriendo la totalidad del rango de viscosidad, desde los aceites más livianos a
los más pesados.
Cada grupo se designa el número a su viscosidad cinemática media. Cada grupo
representa un intervalo de viscosidad generado apartar de su viscosidad
cinemática media +/- 10% de este valor. Cada viscosidad cinemática media es
aproximadamente 50% mayor a la correspondiente al grado anterior.
2.3.5 Sistema de clasificación API
Motores a gasolina Algunas designaciones son: SA, SB, SC, SD, SE, SF, SG,
SH. El primero usado para motores a gasolina y Diésel.
2.3.6 Clasificación API (Instituto de Petróleo Americano) de calidad de los
aceites para motor

2.4 TENSION SUPERFICIAL

La Tensión superficial o energía libre superficial es el trabajo necesario para
incrementar, a temperatura constante y de modo reversible, el área de la
superficie de un líquido en una unidad. La tensión superficial es la medida de la
potencia de las fuerzas intermoleculares. La tensión superficial depende de la
clase de sustancia y disminuye con un aumento de la temperatura. Las unidades
de tensión superficial son: erg/cm 2 , Joules/m2 , dinas/cm o Nt/m.
2.4.1 Tensión superficial por el método del ascenso capilar
La primera interpretación de la capilaridad consideraba que el líquido "trepaba"
por las paredes del tubo hasta el punto de que el "agarre" del anillo de la
superficie alrededor de la pared interior apenas podía soportar el peso de la
columna de líquido debajo de él. Esta tensión superficial se calculó como el peso
de la columna dividido por la circunferencia interior del tubo. Esto se refinó más
tarde a unidades de fuerza / longitud. Así, si un líquido de densidad (D) 0.800 g /
cm3 se elevó a una altura (H) de 5.00 cm en un tubo capilar con un radio interno
(r) de 0.0100 cm (en un campo gravitacional, g = 980 cm / seg2 ), se calculó la
tensión superficial (g):
 Volumen = Área x Altura
Masa = Volumen x Densidad
Fuerza = Masa x Aceleración
V=πr2H
M = π r 2Hr
F = π r 2Hrg
Circunferencia = 2π r
Tensión superficial = 𝛾 = Fuerza / Circunferencia = π r 2Hrg / 2π r
Por lo tanto, para realizar la determinación de la tensión superficial se mide la
altura que alcanza un líquido dentro de un tubo capilar abierto en ambos
extremos de acuerdo a:
1
𝛾= 𝑟ℎ𝜌𝑔
2
Dónde:
𝛾 es la tensión superficial
r es el radio interno del tubo capilar
H = h, es la altura alcanzada por el líquido
𝜌 es la densidad del líquido

g es la aceleración de la gravedad
3. MATERIALES Y REACTIVOS
3.1 Materiales
 3.2 Reactivos

4. PROCEDIMIENTO
4.1. Viscosidad (método de caída libre)

• Determinar el diámetro de la esfera y su masa

• Determinar la densidad de cada aceite (referencia a practica No1)
• Se coloca la esfera en el pasador horizontal del tubo.
• Se sumerge cuidadosamente el pasador.
• Se deja descender libremente la esfera, cuidando que no roce las paredes
del tubo y cuando la esfera pase por la referencia indicada, se acciona el
cronómetro
• Una vez que la esfera pase por la segunda referencia indicada, se detiene el
cronómetro y se toma nota del tiempo empleado.
• Se repite la operación anterior 5 veces por cada aceite empleado en la
práctica.
4.2. Tensión superficial (método de ascenso capilar)

• Calibre un capilar pesando el capilar seco y vacío y luego lleno de líquido.

Con el peso del líquido, la densidad del líquido y la longitud del tubo
determine el diámetro interno del tubo capilar.
• Introduzca con mucho cuidado el tubo capilar y determine con ayuda de la
escala milimétrica la altura h del ascenso capilar.
• Repita el procedimiento para diferentes líquidos.
4.3 Con simulador :c
4.3.1 Determinacion de la viscosidad metodo de Stokes

• Con el botón "Seleccionar el entorno", ajuste en “Earth (g = 9.77 m/s^2 )”

• Con ayuda del botón 'Seleccionar líquido viscoso', seleccionar el líquido para
el cual se va a medir la viscosidad
• Utilice el control deslizante 'Seleccionar diámetro del frasco' para cambiar el
diámetro del frasco de vidrio.
• Utilice el control deslizante “Seleccionar diámetro de la jarra' y “Seleccionar
diámetro de la esfera de cristal' para cambiar diámetros de la jarra y de la
 esfera de cristal, registre el valor seleccionado, para cambiar los diámetros
nueva hacia la derecha el botón azul
• Arrastre la esfera de cristal hacia la jarra y suéltala en el líquido del frasco.
• El cronómetro funciona automáticamente cuando la esfera llega al punto A y
se detiene cuando sale del punto B.
• Registre el tiempo que se muestra en el cronómetro.
• Registre datos de la densidad de la esfera de cristal, la densidad del líquido
seleccionado, la gravedad y la distancia entre los puntos A y B
• Repita el experimento cambiando el diámetro de la esfera de cristal.
• Haga clic en el botón 'Restablecer' para realizar otra prueba experimental.
4.3.2. Determinación de la viscosidad con el viscosímetro de Ostwald

• Seleccione el líquido en el menú desplegable “SELECCIONE UN LIQUIDO” (

puede empezar con el agua, el líquido de referencia).
• Haga click en el cuadrado que corresponde a “MOSTRAR ETIQUETAS” para
poder ver las marcas en el viscosímetro de Ostwald, que en el siguiente paso
permitirá medir el tiempo.
• Haga click en el botón “LLENAR LIQUIDO” para llenar la pipeta con el líquido
del frasco, y después vaciar todo líquido en el viscosímetro. Inmediatamente
después con la propipeta se aspirara el líquido, por lo cual debe estar muy
atento para poner en marcha “■” el cronómetro en el momento en que la
superficie del líquido pase por la marca D y detener “►” el cronometro en el
momento que pase por la marca C. Anote el tiempo medido.
• Haga click en REINICIAR para empezar nuevamente la medición de otro
tiempo de flujo del líquido (agua) .
• Realice 3 mediciones del tiempo de flujo del líquido desde la marca D hasta
la marca C para obtener un tiempo promedio
• Repita los 5 pasos anteriores para los otros 2 líquidos (tolueno y
nitrobenceno)
5. DATOS EXPERIMENTALES
5.1 Viscosidad

Medicion Masa[g] Distancia Tiempo[s] Densidad Diametro

[cm] [g/ml] [mm]
1 0.701 55 2.63 5.5
2 0.447 56 3.00 4.7
3 0.700 55 2.38 5.5
4 1.041 55 1.82 5.6
5 0.700 55 2.44 5.5

Medicion Masa[g] Distancia Tiempo[s] Densidad Diametro

[cm] [g/ml] [mm]
1 0.699 52.3 2.76 5.45
2 0.704 52.3 2.64 5.45
3 0.704 52.3 2.59 5.45
4 0.704 52.3 2.67 5.45
5 0.701 52.3 2.76 5.45
5.2 Tension superficial
 Medicion Masa Masa Longitud Densidad Altura
capilar capilar del capilar Del alcanzada
vacio[g] lleno [g] [cm] liquido [mm]
[g/ml]
1 0.186 0.271 7.5 1 5.33
1 0.184 0.270 7.5 1 5.33
2 0.181 0.264 7.2 3.922 8.33
2 0.180 0.260 7,2 3.922 8.33
3 0.183 0.261 7.4 0.845 96% 8
3 0.182 0.262 7.4 0.845 96% 8

5.3 Con simulador

5.3.1 Determinación de la viscosidad método de Stokes

Medicion Diametro Distancia Tiempo[s] Densidad Diametro

(Gicerina) del frasco [cm] [g/ml] de la
[cm] esfera
[cm]
1 0.699 52.3 2.76 5.45
2 0.704 52.3 2.64 5.45
3 0.704 52.3 2.59 5.45

Medicion Diametro Distancia Tiempo[s] Densidad Diametro

(Gicerina) del frasco [cm] [g/ml] de la
[cm] esfera
[cm]
1 0.699 52.3 2.76 5.45
2 0.704 52.3 2.64 5.45
3 0.704 52.3 2.59 5.45

5.4.2 Determinación de la viscosidad con el viscosímetro de Ostwald

Medicion Prueba 1 [s] Prueba 2 [s] Prueba 3 [s]

Agua 1.670 1.616 1.606
Tolueno 1.633 1.637 1.685
Nitrobenceno 1.546 1.552 1.586

6. CALCULOS
6.1 Viscosidades
Para el tubo SAE 30
 𝜋𝑟 4 𝑃𝑡 𝜂
Usamos: 𝜂 = ;𝑉=𝜌
8𝑉𝐿

Pero primero tenemos que encontrar la presión hidrostática y el volumen del

cilindro con los siguientes datos extra de la experimentación:
ℎ = 55[𝑚]
𝑚
𝑔 = 9.775 [ 2 ]
𝑠
𝑔
𝜌 = 0.8754𝜌 [ ⬚ ]
𝑚𝑙
𝑟𝑐𝑖𝑙 = 1.8[𝑐𝑚]

𝑃 =𝜌×𝑔×ℎ 𝑣𝑐𝑖𝑙 = 𝜋 × 𝑟 2 × ℎ
𝑔
𝑃 = 4.7 [𝑚𝑙𝑠2 ] 𝑣𝑐𝑖𝑙 = 559.8𝑐𝑚3

Entonces encontramos los coeficientes de viscosidad para cada bolita y asi

también su viscosidad :

𝜋𝑟 4 𝑃𝑡 𝜂
𝜂= 𝑉=𝜌
8𝑉𝐿

𝜂1 = 9.016 𝑉1 = 10.29

𝜂2 = 8.484 𝑉2 = 9.69

𝜂3 = 8.16 𝑉3 = 9.32
𝜂4 = 8.71 𝑉4 = 9.95

𝜂5 = 8.36 𝑉5 = 9.55

Comparamos con datos bibliográficos del SAE 30 el cual sus valores son:
9.3 < 𝑥 < 12.5

Para el tubo SAE 40

𝜋𝑟 4 𝑃𝑡 𝜂
𝜂= ;𝑉=
8𝑉𝐿 𝜌

Pero primero tenemos que encontrar la presión hidrostática y el volumen del

cilindro con los siguientes datos extra de la experimentación:
ℎ = 52.5[𝑚]

𝑟𝑐𝑖𝑙 = 1.85[𝑐𝑚]
𝑔
𝜌 = 0.8725 [ ]
𝑚𝑙
𝑚
𝑔 = 9.775 [ 2 ]
𝑠
𝑃 =𝜌×𝑔×ℎ 𝑣𝑐𝑖𝑙 = 𝜋 × 𝑟 2 × ℎ
 𝑔
𝑃 = 4.47 [𝑚𝑙𝑠2 ] 𝑣𝑐𝑖𝑙 = 564.5𝑐𝑚3

Entonces encontramos los coeficientes de viscosidad para cada bolita y asi

también su viscosidad :

𝜋𝑟 4 𝑃𝑡 𝜂
𝜂= ; 𝑉=𝜌
8𝑉𝐿

𝜂1 = 11,01 𝑉1 = 12.62

𝜂2 = 10,92 𝑉2 = 12.51
𝜂3 = 10,96 𝑉3 = 12.56

𝜂4 = 10,93 𝑉4 = 12.53

𝜂5 = 11.01 𝑉5 = 12.62
Todo en [𝑃𝑎 × 𝑠]

COMPARAMOS CON EL SAE 40DE TABLAS

12.5 < 𝑥 < 16.3

6.2 Tension superficial

Para el agua
1
𝛾 = 2 𝑟ℎ𝜌𝑔

𝑟𝑡𝑢𝑏𝑜 = 1.5[𝑚𝑚]
ℎ = 5.33[𝑚𝑚]
𝑚 𝑔
𝑔 = 9.775 [𝑠2 ] 𝜌 = 1 [𝑚𝑙]

1
𝛾= 0.15 × 0.533 × 1 × 977.5 = 0.039[𝑁 × 𝑚]
2
COMPARAMOS CON DATOS BIBLIOGRAFICOS
𝛾[𝐻2 𝑂] = 0.078[𝑁 × 𝑚] > 0.04[𝑁 × 𝑚]

Rechazamos hipótesis nula

Para el agua con jabón

1
𝛾= 𝑟ℎ𝜌𝑔
2
𝑟𝑡𝑢𝑏𝑜 = 1.5[𝑚𝑚]

ℎ = 8.33[𝑚𝑚]
𝑚
𝑔 = 9.775 [ 2 ]
𝑠
Para la densidad necesitamos un picnómetro
𝑚𝑝𝑖𝑐 = 14.277[𝑔] 𝑚𝑗𝑎𝑏 = 19.612 − 14.277 = 5.335[𝑔]
5.335[𝑔] 𝑔
𝑉𝑝𝑖𝑐 = 5[𝑚𝑙] 𝜌𝑗𝑎𝑏 = = 1.067 [𝑚𝑙 ]
5[𝑚𝑙]

1
𝛾= 0.15 × 0.833 × 1.067 × 977.5 = 0.065[𝑁 × 𝑚]
2
COMPARAMOS CON DATOS BIBLIOGRAFICOS
𝛾[𝐻2 𝑂] = 0.078[𝑁 × 𝑚] > 0.065[𝑁 × 𝑚] Se acepta Hipótesis nula

Para el alcohol
1
𝛾= 𝑟ℎ𝜌𝑔
2
𝑟𝑡𝑢𝑏𝑜 = 1.5[𝑚𝑚]

ℎ = 8[𝑚𝑚]
𝑚
𝑔 = 9.775 [ 2 ]
𝑠
Para la densidad necesitamos un picnómetro
𝑚𝑝𝑖𝑐 = 14.277[𝑔] 𝑚𝑎𝑙𝑐𝑜ℎ𝑜𝑙 = 18.61 − 14.277 = 4.4[𝑔]
4.4[𝑔] 96 𝑔
𝑉𝑝𝑖𝑐 = 5[𝑚𝑙] 𝜌𝑎𝑙𝑐𝑜ℎ𝑜𝑙 = × = 0.845 [ ]
5[𝑚𝑙] 100 𝑚𝑙

1
𝛾= 0.15 × 0.8 × 0.845 × 977.5 = 0.0496[𝑁 × 𝑚]
2
COMPARAMOS CON DATOS BIBLIOGRAFICOS
𝛾[𝐶2𝐻6 𝑂] = 0.28[𝑁 × 𝑚] < 0.49[𝑁 × 𝑚] Se Rechaza hipótesis nula

6.3.1. Determinación de la viscosidad con el viscosímetro de Ostwald

1)T promedio
 T del agua
𝑡1 +𝑡2 +𝑡3
𝑡𝑎𝑔𝑢𝑎 = = 1.63[𝑠]
3

T del tolueno
𝑡1 +𝑡2 +𝑡3
𝑡𝑡𝑜𝑙𝑢𝑒𝑛𝑜 = = 1.65[𝑠]
3

T del nitrobenceno
𝑡1 +𝑡2 +𝑡3
𝑡𝑛𝑖𝑡𝑟𝑜 = = 1.56[𝑠]
3

2)Calcular la viscosidad
𝜂𝑎𝑔𝑢𝑎 = 1.002[𝑃𝑎 × 𝑠]
𝑔 𝑔 𝑔
𝜌𝑎𝑔𝑢𝑎 = 1 [𝑚𝑙]; 𝜌𝑡𝑜𝑙𝑢𝑒𝑛𝑜 = 0,8669 [𝑚𝑙]; 𝜌𝑛𝑖𝑡𝑟𝑜 = 1,199 [𝑚𝑙] todo a 30°C

1.002×0.8669×1.65 0.88
𝜂𝑡𝑜𝑙𝑢𝑒𝑛𝑜 = = 0.88[𝑃𝑎 × 𝑠] 𝑉𝑡𝑜𝑙𝑢𝑒𝑛𝑜 = 0.8669 = 1.015[𝑃𝑎 × 𝑠]
1×1.63
1.002×1.199×1.56
𝜂𝑛𝑖𝑡𝑟𝑜 = = 1.15[𝑃𝑎 × 𝑠]
1×1.63

1.15
𝑉𝑛𝑖𝑡𝑟𝑜 = = 0.96[𝑃𝑎 × 𝑠]
1.199

7. CONCLUSIONES
• Si encontramos todas las viscosidades y tensiones superficiales de los líquidos
propuestos, pero varían de datos bibliográficos.
• Hallamos viscosidades absolutas con el viscosimetro de Ostwald y con la tabla
de viscosidades ( clasificacion sae)
8. BIBLIOGRAFIA
• Eugene A. Avallone, Theodore Bauemeister III, Manual del Ing. Mecánico,
Tercera Edición. Editorial McGraw-Hill, 1999.
• Víctor L. Streeter Mecánica de los Fluidos, Editorial Mc Hill, Novena Edición.
• La Gerhart, R. Groos y J. Hochstein Fundamentos de Mecánica de los Fluidos.
(1995) Wilmington, Delaware, USA. Addison-Wesley Iberoamericano, S.A.
Segunda Edición.
• Jaime Zapata Guía para laboratorio de Mecánica de Fluidos, Guayana 1989.
• Manual del lubricante PDV
• Manual de líneas de lubricantes BP
 UNIVERSIDAD MAYOR DE SAN ANDRÉS

Apellidos y Nombres
FACULTAD DE INGENIERÍA
INGENIERÍA MECATRÓNICA

Velarde Cruz Fabian Camilo

V
Fecha de entrega Miércoles 24 de abril del 2024
 FLUJOGRAMA #7
INDICADORES DE pH y CURVAS DE NEUTRALIZACIÓN
