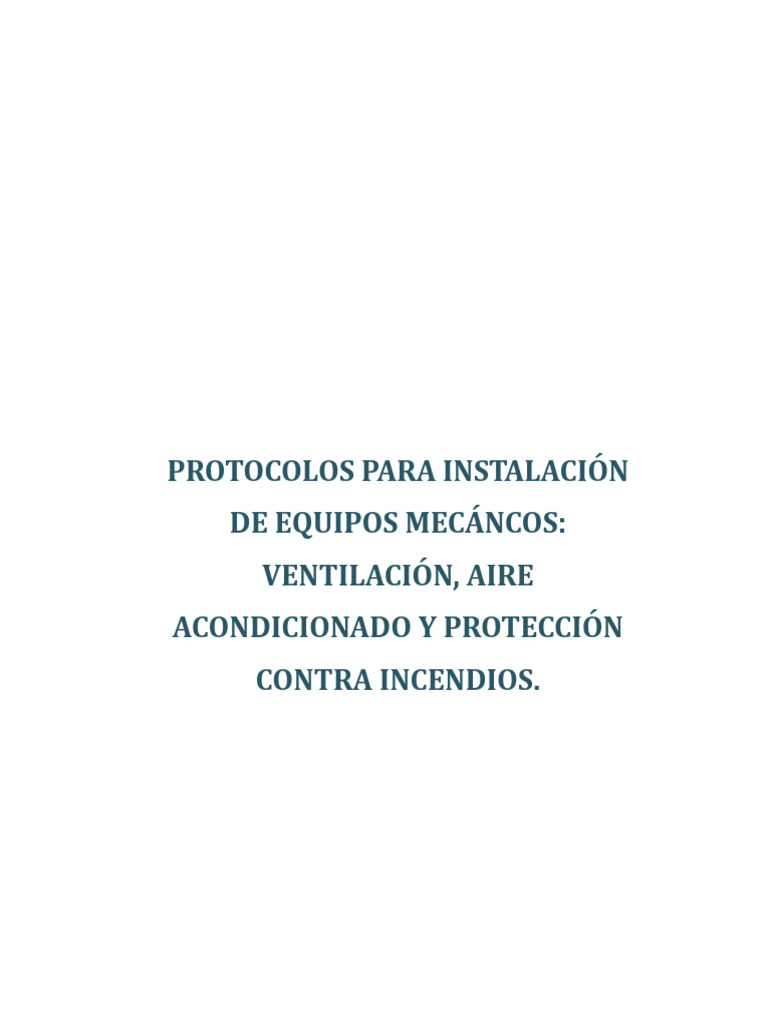

PROTOCOLOS PARA INSTALACIÓN

DE EQUIPOS MECÁNCOS:
VENTILACIÓN, AIRE
ACONDICIONADO Y PROTECCIÓN
CONTRA INCENDIOS.
 TABLA DE CONTENIDOS

TABLA DE CONTENIDOS 1
SISTEMA DE AIRE ACONDICIONADO Y VENTILACION (VAC) 2
1. UNIDAD MANEJADORA DE AIRE 2
2. COMPRESOR DE AIRE 4
3. UNIDAD ENFRIADORA DE AGUA (CHILLER) 5
4. FAN COILS 6
5. TORRE DE ENFRIAMIENTO 7
6. EXTRACTOR DE AIRE 8
7. Fan Powered Variable Air Volume Boxes 9
8. MOTOBOMBAS 10
9. UNIDADES AUTO CONTENIDAS - DX Cooling 11
10. INYECTOR DE AIRE 12
11. CAJAS DE VOLUMEN VARIABLE (VAV) 13
12. EQUIPO DE PRECISION 14
13. EQUIPO IN-ROW 15
14. UNIDAD DE DISTRIBUCION DE AGUA FRÍA (CDU) 16
15. Point to Point Checks 17
SISTEMA CONTRA INCENDIO (FPS) 18
1. BOMBA SISTEMA CONTRA INCENDIO 18
2. BOMBA JOCKEY 19
3. ROCIADORES O SPRINKLERS 20
4. Point to Point Checks 21

Page C-2
 SUPERVISION SISTEMAS VAC
VERIFICACION DE SISTEMA/ CHECKLIST PARA PRUEBA
UNIDAD MENAJADORE DE AIRE (UMA)
PROYECTO: Código Formulario:
SISTEMA DE AIRE ACONDICIONADO Y VENTILACION
Código del Equipo: (VAC)
Ubicación del equipo:
Área/s de Servicio: Equipos Relacionados:
1. UNIDAD MANEJADORA DE AIRE

ITEM  COMENTARIOS
INSPECCION ANTES PRUEBA DE
FUNCIONAMIENTO
Procedimiento de prueba aprobado por la Supervisión
Manuales de Operación y Mantenimiento
Soportaría del Sistema completa y aislada de
vibraciones
Soportes sismo-resistentes
Protecciones del equipo
Alienación de motor-eje, mediante faja tipo V tensada
Motor libre de rotación
Lubricación
Plenos limpios y libres de polvo y suciedad
Filtros temporales para prueba de funcionamiento
Instalados dampers contra fuego y humo, dampers de
control
Sistema de ductos probado y limpio
Puertas de acceso, insulación y luces interiores
Válvulas y tuberías correctamente conectadas
(Suministros, Retorno, vapor, condensado, drenaje)
Bandeja de drenaje
Serpentín de enfriamiento
Posición incorrecta de la válvula del serpentín, válvula
cerrada
Dampers de aire exterior, retorno y mezcla
Humidificador
Cuarto mecánico limpio, libre de suciedad y polvo
Grupo de filtros, interruptor de presión diferencial DP
Cableado eléctrico completo
Motor calificado para funcionar con velocidad variable
(VSD)
Protección sobrecarga (dimensionado correctamente)
Interruptor de desconexión (probado)
Instrumentación (temperatura, volumen, presión y humedad )
Valvulas motorizadas operan correctamente
Streiner limpio
Sistema de supervision - point to point check completo

Page C-3
 SUPERVISION SISTEMAS VAC
VERIFICACION DE SISTEMA/ CHECKLIST PARA PRUEBA
UNIDAD MENAJADORE DE AIRE (UMA)
PRUEBA DE FUNCIONAMIENTO
Funcionamiento de Variador de Frecuencia (VSD) por
representante del fabricante (reporte adjunto)
Funcionamiento de UMA por representante del
fabricante (reporte adjunto)
Sentido de giro
Enclavamientos eléctricos - Paro/Arranque
Funciona protección contra congelamiento
Fugas de aire nivel aceptable
Vibración y nivel de ruido aceptable
Motor Amps - Nominal: Actual :
Motor Volts - Nominal: Actual :
Instalados filtros finales de operación

Verificó Sistema: Fecha:

Supervisó Prueba: Fecha:
Nombre Firma

Page C-4
 SUPERVISION SISTEMAS VAC
VERIFICACION DE SISTEMA/ CHECKLIST PARA PRUEBA
COMPRESOR DE AIRE
PROYECTO: Código Formulario:
Código del Equipo: Ubicación del equipo:
2.deCOMPRESOR
Área/s Servicio: DE AIRE Equipos Relacionados:

ITEM  COMENTARIOS
INSPECCION ANTES PRUEBA DE
FUNCIONAMIENTO
Procedimiento de prueba aprobado por la Supervisión
Manuales de Operación y Mantenimiento
Soportaría del Sistema completa y aislada de
vibraciones
Soportes sismo-resistentes
Protecciones del equipo
Alienación de motor-eje, mediante faja tipo V tensada
Motor libre de rotación
Lubricación
Conexión de tuberías y válvulas (aire, condensado, drenaje)
Tubería de bypass entre secador y filtro
Filtro en la toma de aire
Silenciador para toma y salida de aire
Válvula de alivio
Indicadores de estado- locales/remotos.
Medidores de presión.
Receptor de aire con purga automática y manual
Separador doble de partículas de aceite
Doble filtros micrón a la descarga
Conexión flexible
Secador de aire refrigerado
Válvula reductora de presión
Válvula de aislamiento en cada línea de presión.
Cableado eléctrico completo
Protección sobrecarga (dimensionado correctamente)
Interruptor de desconexión (probado)
Arrancador local
Instrumentación (presión, temperatura, volumen)
Sistema de supervision - point to point check completo

PRUEBA DE FUNCIONAMIENTO
Funcionamiento por representante del fabricante
(reporte adjunto)
Sentido de giro
Enclavamientos eléctricos - Paro/Arranque
Fugas de aire nivel aceptable
Vibración y nivel de ruido aceptable
Motor Amps - Nominal: Actual :
Motor Volts - Nominal: Actual :

Verificó Sistema: Fecha:

Supervisó Prueba: Fecha:
Nombre Firma

Page C-5
 SUPERVISION SISTEMAS VAC
VERIFICACION DE SISTEMA/ CHECKLIST PARA PRUEBA
UNIDAD ENFRIADORA DE AGUA (CHILLER)
PROYECTO: Código Formulario:
Código
3. del Equipo:
UNIDAD Ubicación del equipo:
ENFRIADORA DE AGUA (CHILLER)
Área/s de Servicio: Equipos Relacionados:

ITEM  COMENTARIOS
INSPECCION ANTES PRUEBA DE
FUNCIONAMIENTO
Procedimiento de prueba aprobado por la Supervisión
Manuales de Operación y Mantenimiento
Soportaría del Sistema complete y aislado de
vibraciones
Soportes sismo-resistentes
Protecciones del equipo
Tuberías y Sistema de válvulas conectados (incluye
tanque de expansión, separador de aire, toma de agua y
la identificación de tuberías, válvulas y equipos).
Prueba hidrostática satisfactoria
Proveedor pre-start (incluyendo la carga del sistema)
Limpieza y tratamiento químico (reporte adjunto)
Insulación / “lagging”
Válvula de alivio de refrigerante
Medidores de temperatura y presión
Interruptores de flujo - enclavamientos de seguridad
Sensores de temperatura – enclavamientos de seguridad
Aprobación UL y ASME
Control/diagnostico/modulo programable
Interfaz DDC con puntos específicos, por ejemplo, set
point de agua fría, % carga de funcionamiento, el
estado del equipo y salidas de alarma
Cableado eléctrico completo
Protección sobrecarga (dimensionado correctamente)
Interruptor de desconexión (probado)
Sistema de supervision - point to point check completo
Valvulas motorizadas operan correctamente
Streiner limpio

PRUEBA DE FUNCIONAMIENTO
Inicio del Sistema de agua del condensador
Inicia del Sistema de agua fría para crear carga
Arranque del Chiller por el Proveedor
Modulación en el rango especificado
Enclavamientos de seguridad
Certificado del Proveedor de puesta en marcha y
cumplimiento de todas las pruebas especificadas y
reglamentarias

Verificó Sistema: Fecha:

Supervisó Prueba: Fecha:
Nombre Firma

Page C-6
 SUPERVISION SISTEMAS VAC
VERIFICACION DE SISTEMA/ CHECKLIST PARA PRUEBA
FAN COIL

PROYECTO: Código Formulario:

Código del Equipo: Ubicación del equipo:
4. deFAN
Área/s COILS
Servicio: Equipos Relacionados:

ITEM  COMENTARIOS
INSPECCION ANTES PRUEBA DE
FUNCIONAMIENTO
Procedimiento de prueba aprobado por la Supervisión
Manuales de Operación y Mantenimiento
Soportaría del Sistema complete y aislado de
vibraciones
Soportes sismo-resistentes
Protecciones del equipo
Plenos limpios y libres de polvo y suciedad
Sistema de ductos probado y limpio
Instalados dampers contra fuego y humo, dampers de
control
Válvulas y tuberías correctamente conectadas
(Suministros, Retorno, vapor, condensado, drenaje)
Bandeja de drenaje
Serpentín limpio, aletas rectas y sin daño ni corrosión
Sistema de agua limpio y tratado (informe adjunto)
Filtros tipo Y- protecciones removidas
Posición incorrecta de la válvula del serpentín, válvula
cerrada
Cableado eléctrico completo
Sistema de supervision - point to point check completo

PRUEBA DE FUNCIONAMIENTO
Funciona protección contra congelamiento
Uso de Point-to-Point Checklist para documentar:
Temperatura del agua en entrada: __________F
Temperatura del agua en salida: __________F
Temperatura del aire en entrada: __________F
Temperatura del aire en salida: __________F
Vibración y nivel de ruido aceptable

Verificó Sistema: Fecha:

Supervisó Prueba: Fecha:
Nombre Firma

Page C-7
 SUPERVISION SISTEMAS VAC
VERIFICACION DE SISTEMA/ CHECKLIST PARA PRUEBA
TORRE DE ENFRIAMIENTO

PROYECTO: Código Formulario:

Código del Equipo: Ubicación del equipo:
5. TORRE DE ENFRIAMIENTO
Área/s de Servicio: Equipos Relacionados:

ITEM  COMENTARIOS
INSPECCION ANTES PRUEBA DE
FUNCIONAMIENTO
Procedimiento de prueba aprobado por la Supervisión
Manuales de Operación y Mantenimiento
Soportaría completa y aislado de vibraciones
Soportes sismo-resistentes
Espacio de mantenimiento y panel de acceso
Tuberías y Sistema de válvulas conectados (incluyendo
toma de agua de reposición, sistema anti-retorno y la identificación
de las tuberías, accesorios y equipos)
Prueba de fugas de torres de enfriamiento
Sumidero limpio y libre de material suelto
Purga, drenaje y Sistema de derrame
Tratamiento y limpieza química (reporte adjunto)
Medidores de temperatura
Sensores de temperatura
Sensor de vibración
Lubricación correcta
Alabes o dampers para toma de aire
Motor calificado para funcionar con velocidad variable
(VSD)
Protector del motor
Poleas y correas alineadas y tensadas
Libertad de giro
Cableado eléctrico completo
Protección sobrecarga (dimensionado correctamente)
Interruptor de desconexión (probado)
Panel de control local con interfaz DDC
Sistema de supervision - point to point check completo

PRUEBA DE FUNCIONAMIENTO
Funcionamiento de ventiladores de la torre de
enfriamiento
Dirección del giro de los ventiladores
Motor Amps - Nominal: Actual :
Motor Volts - Nominal: Actual :
Funcionamiento de las bombas de condensado
Modula o funcionan por etapa los ventiladores de la
torre y/o alabes de toma de aire
Vibración y nivel de ruido aceptable

Page C-8
 SUPERVISION SISTEMAS VAC
VERIFICACION DE SISTEMA/ CHECKLIST PARA PRUEBA
TORRE DE ENFRIAMIENTO

Verificó Sistema: Fecha:

Supervisó Prueba: Fecha:
Nombre Firma

Page C-9
 SUPERVISION SISTEMAS VAC
VERIFICACION DE SISTEMA/ CHECKLIST PARA PRUEBA
EXTRACTOR DE AIRE
PROYECTO: Código Formulario:
Código del Equipo: Ubicación del equipo:
6. EXTRACTOR DE AIRE
Área/s de Servicio: Equipos Relacionados:

ITEM  COMENTARIOS
INSPECCION ANTES PRUEBA DE
FUNCIONAMIENTO
Procedimiento de prueba aprobado por la Supervisión
Manuales de Operación y Mantenimiento
Soportaría del Sistema complete y aislado de
vibraciones
Soportes sismo-resistentes
Protecciones del equipo
Conexiones flexibles (fuelles)
Alienación de motor-eje, mediante faja tipo V tensada
Libertad de rotación
Lubricación
Plenos limpios y libres de polvo y suciedad
Sistema de ductos probado y limpio
Instalados dampers contra fuego y humo, dampers de
control
Louvers de descarga probados (gravedad o motorizado)
Ventilador limpio, libre de polvo y suciedad
Instrumentación (temperatura, volumen, presión y humedad )
Cableado eléctrico completo
Motor calificado para funcionar con velocidad variable
(VSD)
Protección sobrecarga (dimensionado correctamente)
Interruptor de desconexión (probado)
Sistema de supervision - point to point check completo

PRUEBA DE FUNCIONAMIENTO
VSD Arrancado por un representante del fabricante
(reporte adjunto)
Dirección de la rotación
Enclavamientos eléctricos - Paro/Arranque
Fugas de aire nivel aceptable
Vibración y nivel de ruido aceptable
Motor Amps - Nominal: Actual :
Motor Volts - Nominal: Actual :

Verificó Sistema: Fecha:

Supervisó Prueba: Fecha:
Nombre Firma

Page C-10
 SUPERVISION SISTEMAS VAC
VERIFICACION DE SISTEMA/ CHECKLIST PARA PRUEBA
Cajas de Volumen Variable con Ventilador
PROYECTO: Código Formulario:
Código del Equipo: Ubicación del equipo:
7. Fan Powered Variable Air Volume Boxes
Área/s de Servicio: Equipos Relacionados:

ITEM  COMENTARIOS
INSPECCION ANTES PRUEBA DE
FUNCIONAMIENTO
Tuberías y válvulas conectadas
Conexiones de ducto
Soporte de montaje anti sísmico
Acceso para mantenimiento, puerta de acceso y
aislamiento
Válvula de operación/control
Damper de operación
Sensores locales y de operación en el espacio
climatizado
Ventilador libre para funcionar, limpio sin materiales
sueltos al interior del equipo
Cableado eléctrico completo
Protección sobrecarga (dimensionado correctamente)
Interruptor de desconexión (probado)
Sistema de supervisión - point to point check completo

PRUEBA DE FUNCIONAMIENTO
Start air handling system (see separate checklist)
Dirección de giro del ventilador
Enclavamientos eléctricos – Paro / Arranque
Interruptor controlador de velocidad del ventilador
Fuga de aire aceptable
Vibración y nivel de ruido aceptable
Motor Amps - Nominal: Actual :
Motor Volts - Nominal: Actual :
Instalados filtros finales de operación

Verificó Sistema: Fecha:

Supervisó Prueba: Fecha:
Nombre Firma

Page C-11
 SUPERVISION SISTEMAS VAC
VERIFICACION DE SISTEMA/ CHECKLIST PARA PRUEBA
MOTOBOMBAS
PROYECTO: Código Formulario:
Código
8. del Equipo:
MOTOBOMBAS Ubicación del equipo:
Área/s de Servicio: Equipos Relacionados:

ITEM  COMENTARIOS
INSPECCION ANTES PRUEBA DE
FUNCIONAMIENTO
Procedimiento de prueba aprobado por la Supervisión
Manuales de Operación y Mantenimiento
Soportaría del Sistema completa y aislada de
vibraciones
Soportes sismo-resistentes
Tuberías y válvulas conectadas correctamente
Libertad de rotación
Correcta lubricación
Cableado eléctrico completo
Motor calificado para funcionar con velocidad variable
(VSD)
Protección sobrecarga (dimensionado correctamente)
Interruptor de desconexión (probado)
Sistema de supervision - point to point check completo

PRUEBA DE FUNCIONAMIENTO
VSD Arrancado por un representante del fabricante
(reporte adjunto)
Suministro de agua fría disponible
Dirección de la rotación
Enclavamientos eléctricos - Paro/Arranque
Vibración y nivel de ruido aceptable
Motor Amps - Nominal: Actual :
Motor Volts - Nominal: Actual :

Verificó Sistema: Fecha:

Supervisó Prueba: Fecha:
Nombre Firma

Page C-12
 SUPERVISION SISTEMAS VAC
VERIFICACION DE SISTEMA/ CHECKLIST PARA PRUEBA
UNIDADES AUTO CONTENDIDAS / DX Cooling
PROYECTO: Código Formulario:
9. del
Código UNIDADES
Equipo: AUTO CONTENIDAS - DX Cooling
Ubicación del equipo:
Área/s de Servicio: Equipos Relacionados:

ITEM  COMENTARIOS
INSPECCION ANTES PRUEBA DE
FUNCIONAMIENTO
Procedimiento de prueba aprobado por la Supervisión
Manuales de Operación y Mantenimiento
Soportaría del Sistema completa y aislada de
vibraciones
Soportes sismo-resistentes
Protecciones del equipo
Alienación de motor-eje, mediante faja tipo V tensada
Motor libre de rotación
Lubricación
Plenos limpios y libres de polvo y suciedad
Filtros temporales para prueba de funcionamiento
Instalados dampers contra fuego y humo, dampers de
control
Sistema de ductos probado y limpio
Puertas de acceso, insulación y luces interiores
Grupo de filtros, interruptor de presión diferencial DP
Tuberías y válvulas conectadas (gas, condensado, bandeja de
drenaje, drenajes)
Dampers motorizados
D/X serpentín de evaporación (enfriamiento) y
compresor
D/X serpentín de expansión y ventiladores
Equipo limpio sin polvo ni materiales sueltos
Cableado eléctrico finalizado
Protección sobrecarga (dimensionado correctamente)
Interruptor de desconexión (probado)
Módulo de control con interfaz DDC
Sistema de supervision - point to point check completo

PRUEBA DE FUNCIONAMIENTO START-UP

Funcionamiento por representante del fabricante
(reporte adjunto)
Dirección de giro
Enclavamientos eléctricos - Paro/Arranque
Fugas de aire nivel aceptable
Vibración y nivel de ruido aceptable
Motor Amps - Nominal: Actual :
Motor Volts - Nominal: Actual :
Instalados filtros finales de operación

Verificó Sistema: Fecha:

Supervisó Prueba: Fecha:
Nombre Firma
Page C-13
 SUPERVISION SISTEMAS VAC
VERIFICACION DE SISTEMA/ CHECKLIST PARA PRUEBA
INYECTOR DE AIRE
PROYECTO: Código Formulario:
Código del Equipo: Ubicación del equipo:
10. INYECTOR DE AIRE
Área/s de Servicio: Equipos Relacionados:

ITEM  COMENTARIOS
INSPECCION ANTES PRUEBA DE
FUNCIONAMIENTO
Procedimiento de prueba aprobado por la Supervisión
Manuales de Operación y Mantenimiento
Soportaría del Sistema complete y aislado de
vibraciones
Soportes sismo-resistentes
Protecciones del equipo
Conexiones flexibles (fuelles)
Alienación de motor-eje, mediante faja tipo V tensada
Libertad de rotación
Lubricación
Plenos limpios y libres de polvo y suciedad
Sistema de ductos probado y limpio
Filtros temporales para prueba de funcionamiento
Instalados dampers contra fuego y humo, dampers de
control
Louvers de toma de aire probados (gravedad o
motorizado)
Ventilador limpio, libre de polvo y suciedad
Puertas de acceso, aislamiento y luces interiores
Grupo de filtros, interruptor de presión diferencial DP
Instrumentación (temperatura, volumen, presión y humedad )
Cableado eléctrico completo
Motor calificado para funcionar con velocidad variable
(VSD)
Protección sobrecarga (dimensionado correctamente)
Interruptor de desconexión (probado)
Sistema de supervision - point to point check completo

PRUEBA DE FUNCIONAMIENTO
VSD Arrancado por un representante del fabricante
(reporte adjunto)
Dirección de la rotación
Enclavamientos eléctricos - Paro/Arranque
Fugas de aire nivel aceptable
Vibración y nivel de ruido aceptable
Motor Amps - Nominal: Actual :
Motor Volts - Nominal: Actual :
Instalados filtros finales de operación

Verificó Sistema: Fecha:

Supervisó Prueba: Fecha:
Nombre Firma

Page C-14
 SUPERVISION SISTEMAS VAC
VERIFICACION DE SISTEMA/ CHECKLIST PARA PRUEBA
CAJAS DE VOLUMEN VARIABLE (VAV)
PROYECTO: Código Formulario:
Código del Equipo: Ubicación del equipo:
11. CAJAS DE VOLUMEN VARIABLE (VAV)
Área/s de Servicio: Equipos Relacionados:

ITEM  COMENTARIOS
INSPECCION ANTES PRUEBA DE
FUNCIONAMIENTO
Tuberías y válvulas conectadas
Conexiones de ducto
Soporte de montaje anti sísmico
Acceso para mantenimiento, puerta de acceso y
aislamiento
Válvula de operación/control
Damper de operación
Sensores locales y de operación en el espacio
climatizado
Cableado eléctrico completo
Sistema de supervisión - point to point check completo

PRUEBA DE FUNCIONAMIENTO
Start air handling system (see separate checklist)
Fuga de aire aceptable
Vibración y nivel de ruido aceptable

Cuarto Válvulas Soporte Acceso Sensor

Código Válvula Damper Sensor de
de Ducto Y sismo- para de flujo
Equipo operación operación temperatura
servicio tuberías resistente Mtto de aire

Verificó Sistema: Fecha:

Supervisó Prueba: Fecha:
Nombre Firma

Page C-15
 SUPERVISION SISTEMAS VAC
VERIFICACION DE SISTEMA/ CHECKLIST PARA PRUEBA
EQUIPO DE PRECISIÓN
PROYECTO: Código Formulario:
Código del Equipo: Ubicación del equipo:
12. EQUIPO DE PRECISION
Área/s de Servicio: Equipos Relacionados:

ITEM  COMENTARIOS
INSPECCION ANTES PRUEBA DE
FUNCIONAMIENTO
Procedimiento de prueba aprobado por la Supervisión
Manuales de Operación y Mantenimiento
Soportes del equipo completo y aislado de vibraciones
Soportes sismo-resistentes
Protecciones del equipo
Alienación de motor-eje, mediante faja tipo V tensada
Motor libre de rotación
Lubricación
Plenos limpios y libres de polvo y suciedad
Sistema de tuberías probado
Puertas de acceso, insulación y luces interiores
Válvulas y tuberías correctamente conectadas
(Suministros, Retorno, vapor, condensado, drenaje)
Bandeja de drenaje
Serpentín de enfriamiento
Posición incorrecta de la válvula del serpentín, válvula
cerrada
Dampers de retorno y mezcla
Humidificador
Cuarto limpio, libre de suciedad y polvo
Grupo de filtros, interruptor de presión diferencial DP
Cableado eléctrico completo
Protección sobrecarga (dimensionado correctamente)
Interruptor de desconexión (probado)
Instrumentación (temperatura, volumen, presión & humedad )
Sistema de supervision - point to point check completo
Filtro tipo Y (Streiner) limpio

PRUEBA DE FUNCIONAMIENTO
Funcionamiento de equipo por representante del
fabricante (reporte adjunto)
Sentido de giro
Enclavamientos eléctricos - Paro/Arranque
Funciona protección contra congelamiento
Fugas de aire nivel aceptable
Vibración y nivel de ruido aceptable
Motor Amps - Nominal: Actual :
Motor Volts - Nominal: Actual :
Instalados filtros finales de operación

Verificó Sistema: Fecha:

Supervisó Prueba: Fecha:
Nombre Firma

Page C-16
 SUPERVISION SISTEMAS VAC
VERIFICACION DE SISTEMA/ CHECKLIST PARA PRUEBA
EQUIPO IN-ROW
PROYECTO: Código Formulario:
Código del Equipo: Ubicación del equipo:
13. EQUIPO IN-ROW
Área/s de Servicio: Equipos Relacionados:

ITEM  COMENTARIOS
INSPECCION ANTES PRUEBA DE
FUNCIONAMIENTO
Procedimiento de prueba aprobado por la Supervisión
Manuales de Operación y Mantenimiento
Soportes del equipo completo y aislado de vibraciones
Soportes sismo-resistentes
Protecciones del equipo
Alienación de motor-eje, mediante faja tipo V tensada
Motor libre de rotación
Lubricación
Plenos limpios y libres de polvo y suciedad
Sistema de tuberías probado
Puertas de acceso, insulación y luces interiores
Válvulas y tuberías correctamente conectadas
(Suministros, Retorno, vapor, condensado, drenaje)
Bandeja de drenaje
Serpentín de enfriamiento
Posición incorrecta de la válvula del serpentín, válvula
cerrada
Dampers de retorno y mezcla
Humidificador
Cuarto limpio, libre de suciedad y polvo
Grupo de filtros, interruptor de presión diferencial DP
Cableado eléctrico completo
Protección sobrecarga (dimensionado correctamente)
Interruptor de desconexión (probado)
Instrumentación (temperatura, volumen, presión & humedad )
Sistema de supervision - point to point check completo

PRUEBA DE FUNCIONAMIENTO
Funcionamiento de equipo por representante del
fabricante (reporte adjunto)
Sentido de giro
Enclavamientos eléctricos - Paro/Arranque
Funciona protección contra congelamiento
Fugas de aire nivel aceptable
Vibración y nivel de ruido aceptable
Motor Amps - Nominal: Actual :
Motor Volts - Nominal: Actual :
Instalados filtros finales de operación

Verificó Sistema: Fecha:

Supervisó Prueba: Fecha:
Nombre Firma

Page C-17
 SUPERVISION SISTEMAS VAC
VERIFICACION DE SISTEMA/ CHECKLIST PARA PRUEBA
UNIDAD DE DISTRIBUCION DE AGUA FRIA (CDU)
PROYECTO: Código Formulario:
14.del
Código UNIDAD
Equipo: DE DISTRIBUCION DE AGUA FRÍAdel
Ubicación (CDU)
equipo:
Área/s de Servicio: Equipos Relacionados:

ITEM  COMENTARIOS
INSPECCION ANTES PRUEBA DE
FUNCIONAMIENTO
Procedimiento de prueba aprobado por la Supervisión
Manuales de Operación y Mantenimiento
Soportaría del Sistema complete y aislado de
vibraciones
Soportes sismo-resistentes
Protecciones del equipo
Válvulas y tuberías correctamente conectadas
(Suministros, Retorno, vapor, condensado, drenaje)
Bandeja de drenaje
Sistema de tuberías probado
Posición incorrecta de la válvula de alimentación,
válvula cerrada
Cuarto mecánico limpio, libre de suciedad y polvo
Instrumentación (temperatura, volumen, presión & humedad )
Sistema de supervision - point to point check completo

PRUEBA DE FUNCIONAMIENTO
Funcionamiento de equipo por representante del
fabricante (reporte adjunto)
Purga de aire del equipo
Vibración y nivel de ruido aceptable

Verificó Sistema: Fecha:

Supervisó Prueba: Fecha:
Nombre Firma

Page C-18
 SUPERVISION SISTEMA VAC
VERIFICACION DE SISTEMA/ CHECKLIST PARA PRUEBA
CONTROL DE SISTEMA PUNTO A PUNTO

PROYECTO: Código Formulario:

15. Point to Point Checks
Equipo/Sistema: Ubicación:

Punto Salida Entrada Aceptado Comentarios

AI AI AI
Descripción Name DO DI AI SI / NO
0% 50% 100%

Verificó Sistema: Fecha:

Supervisó Prueba: Fecha
Nombre Firma

Page C 19
 SUPERVISION SISTEMA FPS
VERIFICACION DE SISTEMA/ CHECKLIST PARA PRUEBA
BOMBA SISTEMA CONTRA INCENDIO
PROYECTO:CONTRA INCENDIO (FPS)
SISTEMA Código Formulario:
Código del Equipo: Ubicación del equipo:
Área/s de Servicio: Equipos Relacionados:
1. BOMBA SISTEMA CONTRA INCENDIO

ITEM  COMENTARIOS
INSPECCION ANTES PRUEBA DE
FUNCIONAMIENTO
Procedimiento de prueba aprobado por la Supervisión
Manuales de Operación y Mantenimiento
Soportaría del Sistema completa y aislada de
vibraciones
Soportes sismo-resistentes
Tuberías y válvulas conectadas correctamente
Libertad de rotación
Correcta lubricación
Cableado eléctrico completo
Protección sobrecarga (dimensionado correctamente)
Interruptor de desconexión (probado)
Sistema de supervision - point to point check complete
Combustible
Conexiones del radiador
Liquido refrigerante del radiador

PRUEBA DE FUNCIONAMIENTO
Suministro de agua
Dirección de la rotación
Enclavamientos eléctricos - Paro/Arranque
Vibración y nivel de ruido aceptable
Caudal
Presión
Temperatura del motor
RPM Motor
Motor Amps - Nominal: Actual :

Verificó Sistema: Fecha:

Supervisó Prueba: Fecha:
Nombre Firma

Page C 20
 SUPERVISION SISTEMA FPS
VERIFICACION DE SISTEMA/ CHECKLIST PARA PRUEBA
BOMBA JOCKEY
PROYECTO: Código Formulario:
Código del Equipo: Ubicación del equipo:
2. BOMBA JOCKEY
Área/s de Servicio: Equipos Relacionados:

ITEM  COMENTARIOS
INSPECCION ANTES PRUEBA DE
FUNCIONAMIENTO
Procedimiento de prueba aprobado por la Supervisión
Manuales de Operación y Mantenimiento
Soportaría del Sistema completa y aislada de
vibraciones
Soportes sismo-resistentes
Tuberías y válvulas conectadas correctamente
Libertad de rotación
Correcta lubricación
Cableado eléctrico completo
Protección sobrecarga (dimensionado correctamente)
Interruptor de desconexión (probado)
Sistema de supervision - point to point check completo

PRUEBA DE FUNCIONAMIENTO
Suministro de agua fría disponible
Dirección de la rotación
Enclavamientos eléctricos - Paro/Arranque
Vibración y nivel de ruido aceptable
Motor Amps - Nominal: Actual :
Motor Volts - Nominal: Actual :
Presión

Verificó Sistema: Fecha:

Supervisó Prueba: Fecha:
Nombre Firma

Page C 21
 SUPERVISION SISTEMA FPS
VERIFICACION DE SISTEMA/ CHECKLIST PARA PRUEBA
ROCIADORES O SPRINKLERS
PROYECTO: Código Formulario:
3. ROCIADORES
Código del Equipo: O SPRINKLERS Ubicación del equipo:
Área/s de Servicio: Equipos Relacionados:

ITEM  COMENTARIOS
INSPECCION ANTES PRUEBA DE
FUNCIONAMIENTO
Procedimiento de prueba aprobado por la Supervisión
Manuales de Operación y Mantenimiento
Ubicación de rociadores acorde a los planos,
cumpliendo la distancia máxima permitida entre ellos
Soportes sismo-resistentes
Tuberías y válvulas conectadas correctamente
Distancia entre sprinklers es la correcta
El tipo de sprinkler es el correcto según lo especificado
Sistema de supervision - point to point check completo
No se tienen obstrucciones a la descarga de los
rociadores
Roceador en perfectas condiciones sin daños aparentes

PRUEBA DE FUNCIONAMIENTO
Área de cobertura (m2)

Verificó Sistema: Fecha:

Supervisó Prueba: Fecha:
Nombre Firma

Page C 22
 SUPERVISION SISTEMA FPS
VERIFICACION DE SISTEMA/ CHECKLIST PARA PRUEBA
CONTROL DE SISTEMA PUNTO A PUNTO

PROYECTO:
4. Point to Point Checks Código Formulario:
Equipo/Sistema: Ubicación:

Punto Salida Entrada Aceptado Comentarios

AI AI AI
Descripción Código DO DI AI SI / NO
0% 50% 100%

Verificó Sistema: Fecha:

Supervisó Prueba: Fecha
Nombre Firma

Page C 23
