3

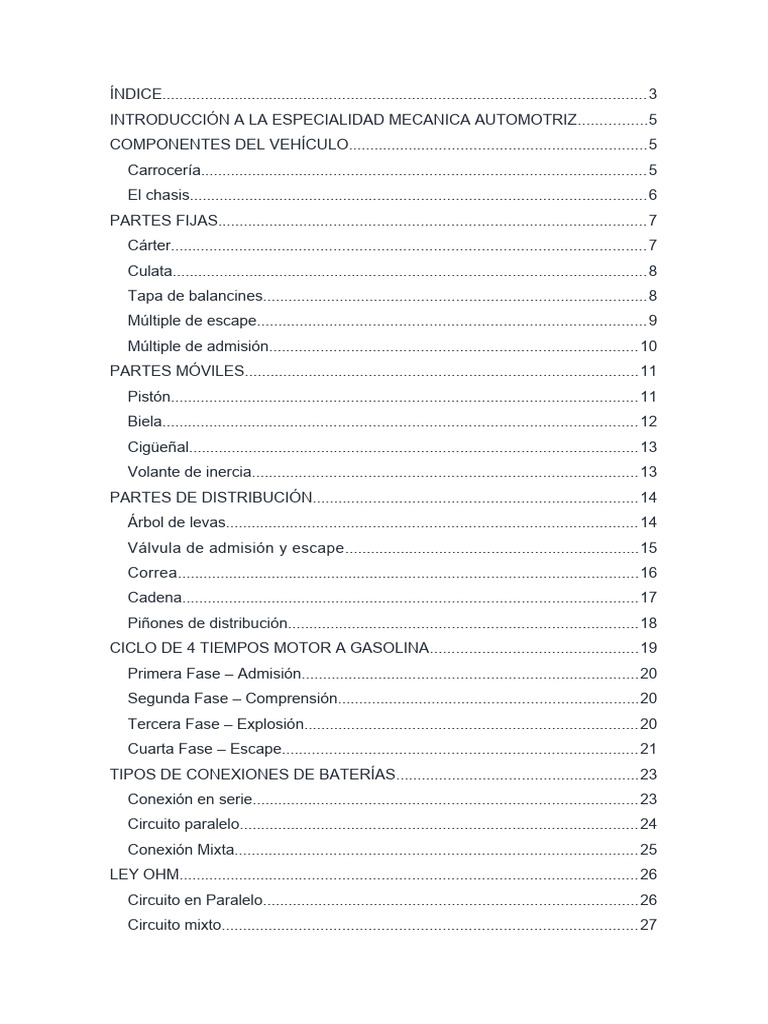

INTRODUCCIÓN A LA ESPECIALIDAD MECANICA AUTOMOTRIZ................5
COMPONENTES DEL VEHÍCULO.....................................................................5
Carrocería....................................................................................................... 5
El chasis..........................................................................................................6
PARTES FIJAS................................................................................................... 7
Cárter.............................................................................................................. 7
Culata..............................................................................................................8
Tapa de balancines.........................................................................................8
Múltiple de escape..........................................................................................9
Múltiple de admisión..................................................................................... 10
PARTES MÓVILES...........................................................................................11
Pistón............................................................................................................ 11
Biela.............................................................................................................. 12
Cigüeñal........................................................................................................13
Volante de inercia......................................................................................... 13
PARTES DE DISTRIBUCIÓN...........................................................................14
Árbol de levas............................................................................................... 14
Válvula de admisión y escape....................................................................15
Correa...........................................................................................................16
Cadena..........................................................................................................17
Piñones de distribución.................................................................................18
CICLO DE 4 TIEMPOS MOTOR A GASOLINA................................................19
Primera Fase – Admisión..............................................................................20
Segunda Fase – Comprensión......................................................................20
Tercera Fase – Explosión.............................................................................20
Cuarta Fase – Escape.................................................................................. 21
TIPOS DE CONEXIONES DE BATERÍAS........................................................23
Conexión en serie.........................................................................................23
Circuito paralelo............................................................................................24
Conexión Mixta............................................................................................. 25
LEY OHM.......................................................................................................... 26
Circuito en Paralelo.......................................................................................26
Circuito mixto................................................................................................ 27
SISTEMA DE ALUMBRADO.............................................................................28
Relay de luces...............................................................................................28
Anexos:
1. Aleaciones de hierro: acero y aceros aleados.
2. Aleaciones de aluminio.
3. Aleaciones de magnesio.
4. Plásticos y aleaciones de estos, con opción de estar o no reforzados.
5. Resinas termoestables con fibra de vidrio o de carbono.
6. Cristales.
Desarrollo: es el elemento del vehículo que esta formado por el bastidor, motor,
sistema de alimentación, sistema eléctrico, sistema de lubricación, sistema de
refrigeración, sistema de transmisión, sistema de frenos, sistema de
suspensión, sistema de dirección.
Conclusión: El chasis debe tener una elevada rigidez estructural para poder
servir de soporte a los componentes mecánicos y de suspensión, así como
garantizar una célula de supervivencia a los pasajeros en caso de impacto.
Objetivos: el objetivo es saber que es una parte importante por que estará
nuestras vidas en juego por eso el chasis tiene que ser muy bien fabricado.
PARTES FIJAS
Cárter
Desarrollo: El cárter tiene una fabricación muy sencilla: recoge el aceite que
escurre desde el motor y alojarlo para que la bomba pueda volver a
succionarlo.
El cárter es una pieza metálica con forma de caja o bañera y está fabricado por
aleaciones ligeras de aluminio o de chapa de acero.
Anexos: Entre las principales funciones de una culata del motor, podemos
señalar la de alojar el cigüeñal, bielas, pistones y conexiones de elementos que
se accionan con el movimiento del cigüeñal, como la bomba del agua, aceite y
combustible.
Tapa de balancines
Desarrollo: La tapa de balancines es una pieza metálica que cierra la parte alta
de la culata o tapa de cilindros. Su misión es proteger y facilitar el engrase del
conjunto de distribución. De alguna manera es el techo del motor, la parte más
alta y, generalmente, lleva incorporada la boca del depósito de aceite o cárter.
Múltiple de escape
Desarrollo: Se encarga de recoger los gases que salen de los cilindros del
motor mediante las válvulas de escape, transportarlos por una tubería y
enviarlos dentro del catalizador para luego expulsarlos.
Múltiple de admisión
PARTES MÓVILES.
Pistón
Biela
Volante de inercia.
PARTES DE DISTRIBUCIÓN
Árbol de levas
Correa
Anexo: Los piñones comunes son fabricados en Acero SAE 1020 y también
contamos con piñones en Ac. 1045 avalados con certificado de cálida ISO
9002, posibilitando así el normal mecanizado de la pieza. Con los dientes
templados por inducción.
Punto muerto superior (P.M.S): Es la parte más alta que llega el pistón en el
cilindro
Punto muerto inferior (P.M.I): Es la parte más baja que llega el pistón en el
cilindro.
Carrera: Distancia entre P.M.S y P.M.I (recorrido del pistón)
Revolución por minuto (R.P.M): Es una unidad de frecuencia que se usa
también para expresar velocidad angular.
Primera Fase – Admisión
La válvula de admisión se encuentra abierta, la
válvula de escape está cerrada y la fase de
admisión se produce desde que el pistón está
en la parte superior hasta que desciende hasta
su punto inferior. Debido a que el pistón
desciende se produce un efecto succión que
hace que la mezcla entre en la cámara de combustión.
Diagrama de distribución
TIPOS DE CONEXIONES DE BATERÍAS
Cuando se desconecta la batería primero negativo luego el positivo, la batería
tiene un voltaje de 12,6 volteos cuando está apagada y 14,6 cuando esta
prendida.
Conexión en serie
Conexión Mixta
Desarrollo: Es una combinación en serie y paralelo se conecta a partir de 3 o
más baterías, en serie y paralela me aumenta el voltaje y la intensidad.
Conclusión: No todas las lámparas van a alumbrar igual. La que está en serie
será la que más alumbre, ya que por ella circula toda la intensidad. Al llegar a
la bifurcación la intensidad se divide en dos, una parte para cada lámpara que
está en paralelo, por lo que alumbrarán menos.
LEY OHM
Formula
Medir cada voltaje de cada foco, resistencias parciales calcular con la fórmula
de la intensidad y voltaje parciales.
Circuito en Paralelo
I1= 15ª
I2= 13,3ª
I3= 10ª
V1 V2
I1 = I2 =
R1 R2
12v
I2 =
0,9r
I2= 13,3A
VT 12V
I= ISA II = = 36A
RT 0,33
12
I3 =
1,2R
1
I3= 10A 1 1 1
RT =
R + R2 + R3
1
1
RT = 1 1 1
+ +
0,8R 0,9R 1,2R
1
RT = 1.3R + 1.2R + 3.2R
RT = 0,33R
Circuito mixto
Medir con el multímetro voltajes parciales y resistencias
parciales.
Calcular con la fórmula de la ley de OHM.
Intensidad total e intensidad parcial
Datos
R1= 0,8R
R2= 1,2R
R3= 1R
R4= 0,9R
R5= 1,1R
VT 12V 1
IT = = 44A 1 1 1 1
12T 0,27 1 RT =
0,8 + 1,2 + 1R + 2R
1
RT = 1 1 1 1 R R
+ + R + R4 R 1. + 0, + 1 + 0,5
R R =
T 3 8
1 2 3
SISTEMA DE ALUMBRADO
Relay de luces
Anexo: Los relés sirven para activar un circuito que tiene un consumo
considerable de electricidad mediante un circuito de pequeña potencia -de 12 o
24 voltios- que imanta la bobina. Supongamos que queremos motorizar una
puerta de un garaje o de la entrada de una finca.
