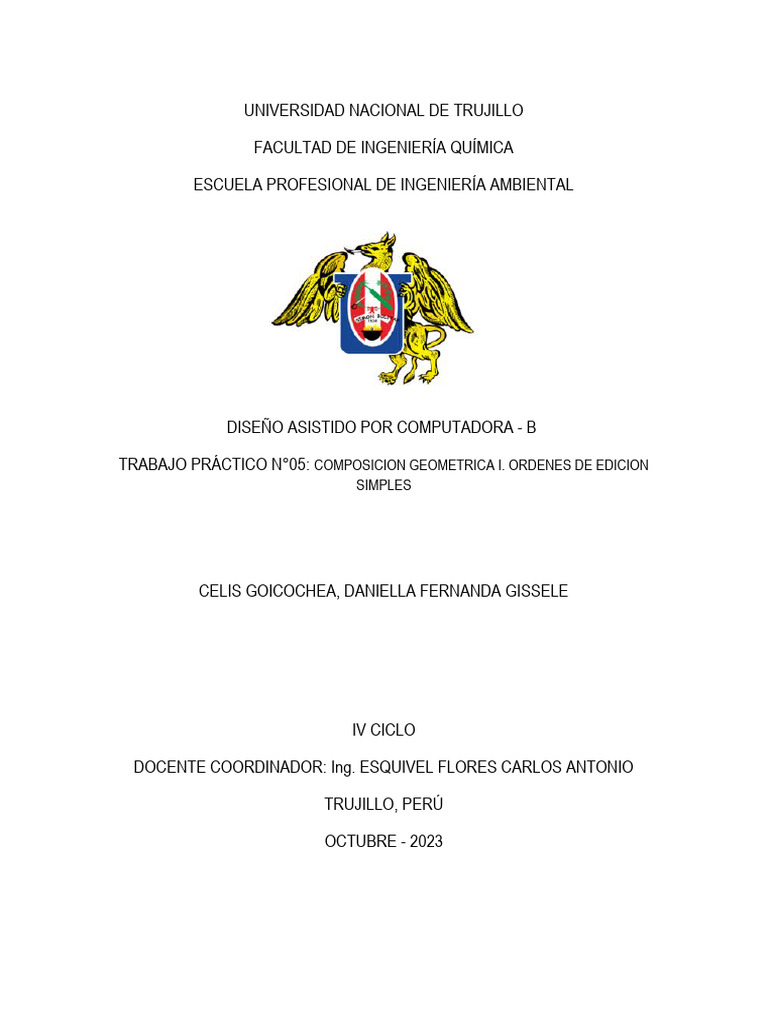

UNIVERSIDAD NACIONAL DE TRUJILLO

FACULTAD DE INGENIERÍA QUÍMICA

ESCUELA PROFESIONAL DE INGENIERÍA AMBIENTAL

DISEÑO ASISTIDO POR COMPUTADORA - B

TRABAJO PRÁCTICO N°05: COMPOSICION GEOMETRICA I. ORDENES DE EDICION

SIMPLES

CELIS GOICOCHEA, DANIELLA FERNANDA GISSELE

IV CICLO

DOCENTE COORDINADOR: Ing. ESQUIVEL FLORES CARLOS ANTONIO

TRUJILLO, PERÚ

OCTUBRE - 2023
1. En base a coordenadas rectangulares absolutas generar un proceso simulado usando datos
del formato A-4. Trazar el marco respectivo.

- Con el comando “RECTANGLE” se traza un rectángulo horizontal en la barra de comandos

digitamos: “@210,297”, estas son las medidas estandarizadas del formato A4 (210mmx297mm).
Con el comando “DESFASE” trazo el marco con una distancia de 10mm en el largo y un ancho y
15mm en un solo lado. Trazo un rectángulo más pequeño para el cajetín de datos

(35mmx106mm).

- Lo ubico en la esquina inferior derecha y con el comando “DESFASE” trazo separaciones para
que próximamente con el comando “TEXT” se escriban los datos solicitados. Las medidas de
cada casillero son realizadas de acuerdo a la medida solicitada en el material del docente.

2
El resultado se muestra tanto en el área del dibujo como en previsualización del ploteo.

3
 Diseño Asistido por Computadora

Coordenadas rectangulares
absolutas simulado datos del
formato A-4.

Fig. 4. Simulación de rectángulo en formato A-4.

2. Usando Coordenadas Polares Relativas, repetir el proceso de la instrucción anterior para

formato A-5.

- Con el comando “OSNAP”, posicionamos el Icono de eje de coordenadas al medio e iniciamos

una línea para digitar los siguientes datos: @210<0, @140<90, @210<0, @140<270 y se traza
un rectángulo horizontal con las medidas estandarizadas del formato A5 (210mmx140mm). Con
el comando “DESFASE” trazo el marco con una distancia de 10mm y 15 mm.

Se agrega un cajetín al extremo inferior. (35mm x 106 mm).

4
 Fig. 7. Simulación de rectángulo en formato A-5 con coordenadas polares.

3. Seleccionar y trazar un ejemplo de composición geométrica que tenga 4 módulos básicos,

cotas en mm y se pueda dibujar a escala 1:1 (formato A-4).

5
4. Explicar los comandos:

- OFFSET: Comando de modificación de cualquier herramienta de dibujo, aplicando cierto valor

de distancia, se puede duplicar el mismo trazo con la distancia aplicada anteriormente. Permite
la obtención de copias de entidades y objetos; las copias serán equidistantes en todos sus
puntos de señalización y con una distancia de separación determinada. Las entidades solo
pueden ser líneas, arcos círculos y polilíneas.

- MIRROR: Comando de modificación que replica un trazo con un rotamiendo de 180°.

Pareciendo una réplica de espejo. Con este comando se obtiene una copia simétrica de un
objeto, respecto de una línea que sirve como eje de simetría, o bien una copia invertida a
manera de imagen en un espejo.

- TRIM: Comando de modificación con ícono de tijera. Para este comando, cuando un trazo es
interrumpido por otro, el trazo inicial se segmenta en dos partes lo que permite eliminar una de
estas sin tener que utilizar el comando “EXPLODE”.
Este comando permite el recorte de una porción de entidad que se encuentre entre 2 líneas o
entre una línea y el espacio que servirán de Fronteras de recorte.

- BREAK: Comando de modificación que permite romper un trazo en dos segmentos, con el
movimiento del mouse se puede posicionar la ubicación del corte. Puede crear un hueco entre
dos puntos especificados de un objeto, dividiéndolo en dos objetos. Si los puntos están fuera de
un objeto, se proyectan automáticamente sobre el objeto. BREAK se utiliza a menudo para crear
espacio para un bloque o texto.

- CHAMFER: Comando de modificación, permite crear un trazo diagonal de conexión entre los
extremos de dos trazos. Un biselar o un chaflán se pueden definir mediante la selección de dos
objetos del mismo o de distintos tipos de objeto: líneas, polilíneas, rayos y líneas auxiliares. Si
los dos objetos seleccionados se encuentran en la misma capa, la línea definida se crea en esa
capa. De lo contrario, la línea se crea en la capa actual. La capa afecta a las propiedades del
objeto incluyendo el color y el tipo de línea.

- FILLET: Comando de modificación que realiza un trazo redondeado de conexión entre dos
trazos. Redondea o empalma la arista de dos objetos 2D o las caras adyacentes de un sólido
3D. Se puede crear un redondeo o un empalme entre dos objetos del mismo tipo de objeto o de
distintos tipos: polilíneas 2D, arcos, círculos, elipses, arcos elípticos, líneas, rayos, splines y

6
líneas auxiliares. Si los dos objetos seleccionados se encuentran en la misma capa, el arco
definido se crea en esa capa. De lo contrario, el arco se crea en la capa actual. La capa afecta a
las propiedades del objeto incluyendo el color y el tipo de línea.

7
REFERENCIAS BIBLIOGRÁFICAS

AutoDesk (2023). AREA Command. Recuperado de

https://help.autodesk.com/view/ACD/2023/ESP/?guid=GUID-0591351F-8750-425C-
9F1C-98B1C73D9D55

AutoDesk (2023). BREAK Command. Recuperado de

https://help.autodesk.com/view/ACD/2024/ENU/?guid=GUID-36A1CDE0-3871-4B25-
AC98-93235FA83863

AutoDesk (2023). CHAFLAN Command. Recuperado de

https://help.autodesk.com/view/ACD/2024/ESP/?guid=GUID-B1DCF991-90A7-4DB0-
96FC-BDA3FB76337C

AutoDesk AutoCAD 2023. (2022). Cuadro de dialogo de Unidades de Dibujo. Recuperado de

https://help.autodesk.com/view/ACD/2023/ESP/?query=unidades%20de%20dibujo

AutoDesk (2023). FILLET Command. Recuperado de

https://help.autodesk.com/view/ACD/2024/ESP/?guid=GUID-64F8B700-23B3-4BD6-
8C03-66121AA13E8F

Cebolla, C. (2015). Ejercicios de AutoCAD. Curso Práctico. Recuperado de

https://edicionesdelau.com/wp-content/uploads/2017/08/5414-CEBOLLA-Ejercicios-
AutoCAD-2015.pdf

Martín, D. Costafreda, J., Marín, A. & León, A. (2017). Curso Básico de Dibujo con AutoCAD.
Escuela Técnica Superior de Ingeniería de Minas. Universidad Politécnica de Madrid.
España. Recuperado de https://oa.upm.es/50865/1/Curso_AutoCAD.pdf

Pontificia Universidad Católica del Perú. AutoCAD Capítulo 5. Recuperado de

http://agora.pucp.edu.pe/~gabinete/dibujo/cap5-7.htm

Rodriguez, C. (2016). Unidad 2. AutoCAD Comandos de dibujo simple. Recuperado de Scribd.

https://es.slideshare.net/CARLOSDANIELRODRIGUE6/unidad-2-ordenes-de-dibujo-
simple

Shumaker, T. & Madsen, D. (2020). AutoCAD and Its Applications Basics 2020. 27th Edition.
ADDA Editorial.
