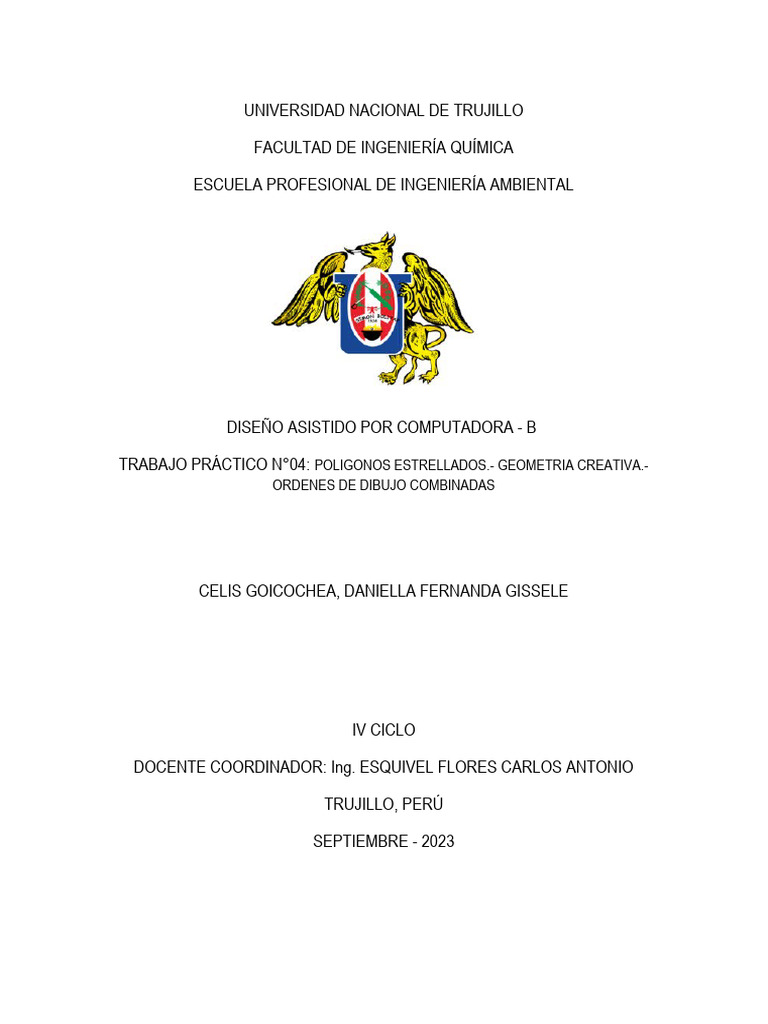

UNIVERSIDAD NACIONAL DE TRUJILLO

FACULTAD DE INGENIERÍA QUÍMICA

ESCUELA PROFESIONAL DE INGENIERÍA AMBIENTAL

DISEÑO ASISTIDO POR COMPUTADORA - B

TRABAJO PRÁCTICO N°04: POLIGONOS ESTRELLADOS.- GEOMETRIA CREATIVA.-

ORDENES DE DIBUJO COMBINADAS

CELIS GOICOCHEA, DANIELLA FERNANDA GISSELE

IV CICLO

DOCENTE COORDINADOR: Ing. ESQUIVEL FLORES CARLOS ANTONIO

TRUJILLO, PERÚ

SEPTIEMBRE - 2023
1. Trazar el marco del formato A-4 desplazando el mouse.

- Trazamos con el comando “Rectangle” con el formato A-4 (210mmx297mm). Con el comando
“Explode” separamos las líneas que conforman el rectángulo.

- Con el comando “Dimensión” acotamos los lados horizontales y el lado derecho de la hoja a 10
mm, y el izquierdo con 15 mm.

- Con el comando “Trim” se recortan las partes que estropean el marco (partes sobrantes)
y finalmente eliminamos el rectángulo inicial, dejando únicamente el marco (190 mm x
282mm).

2
2. Usando Coordenadas Polares Relativas, repetir el proceso de la instrucción anterior para
formato A-3.

- Con el comando “OSNAP”, posicionamos el Icono de eje de coordenadas al medio e iniciamos

una línea para digitar los siguientes datos: @420<180, @297<90, @420<0, @297<270 y e se
traza un rectángulo horizontal con las medidas estandarizadas del formato A3 (297mmx420mm).
Con el comando “DESFASE” trazo el marco con una distancia de 10mm. Trazo un rectángulo
más pequeño para el cajetín de datos (190mmx272mm).

- Lo ubico en la esquina inferior derecha y con el comando “DESFASE” trazo separaciones para
que próximamente con el comando “TEXT” se escriban los datos solicitados. Las medidas de
cada casillero son realizadas de acuerdo a la medida solicitada en el material del docente.

3
 DISEÑO ASISTIDO POR COMPUTADORA

Coordenadas Polares
Relativas para formato A-3.

Fig. 7. Simulación de rectángulo en formato A-3 con coordenadas polares.

3. Escoger y trazar un ejemplo sobre un reactor con elementos de dibujo combinados, cotas en
mm y se pueda dibujar en formato A-4 con escala reducida.

Me guié de un dibujo de un reactor previamente realizado.

- Se realiza el tanque principal con polilínea y empalme. Usando el comando “Mirror” lo

duplicamos.

4
- Nuevamente con polilínea, círculo y empalme, hacemos la corteza del cilindro. Usamos Mirror
nuevamente.

- Finalmente, se acota a la escala 1:2.

5
4. Explicar los comandos:

 Polygon: Objeto gráfico que representa una figura plana cerrada con múltiples lados y
ángulos iguales. Los polígonos pueden ser regulares, con todos los lados y ángulos
iguales, o irregulares, con lados y ángulos de diferentes longitudes y medidas.
 Trace: Representación gráfica de una entidad, como una línea, arco, polilínea u otro
objeto, en una vista de dibujo. Los trazos son la forma en que se muestran los objetos en
la pantalla o en la impresión final. Los trazos pueden definirse mediante propiedades
como el grosor de línea, el tipo de línea, el color y otros atributos visuales que afectan
cómo se ve un objeto en AutoCAD.
 Poliline: Objeto gráfico que representa una secuencia de segmentos de línea y/o arcos
conectados en una sola entidad. Las polilíneas se utilizan comúnmente para dibujar
contornos complejos, como bordes de parcelas, carreteras, edificios y otros elementos
geométricos. Estas pueden ser de dos tipos: polilíneas 2D y polilíneas 3D, dependiendo
de si están en el plano XY (bidimensional) o en un espacio tridimensional.

6
REFERENCIAS BIBLIOGRÁFICAS

AutoDesk (2023). AREA Command. Recuperado de

https://help.autodesk.com/view/ACD/2023/ESP/?guid=GUID-0591351F-8750-425C-
9F1C-98B1C73D9D55

Cebolla, C. (2015). Ejercicios de AutoCAD. Curso Práctico. Recuperado de

https://edicionesdelau.com/wp-content/uploads/2017/08/5414-CEBOLLA-Ejercicios-
AutoCAD-2015.pdf

AutoDesk AutoCAD 2023. (2022). Cuadro de dialogo de Unidades de Dibujo. Recuperado de

https://help.autodesk.com/view/ACD/2023/ESP/?query=unidades%20de%20dibujo

Castaño, D. (2020). AUTOCAD. Comandos básicos de dibujo. Recuperado de YouTube.

https://www.youtube.com/watch?v=8NiEpKUFcA4

Martín, D. Costafreda, J., Marín, A. & León, A. (2017). Curso Básico de Dibujo con AutoCAD.
Escuela Técnica Superior de Ingeniería de Minas. Universidad Politécnica de Madrid.
España. Recuperado de https://oa.upm.es/50865/1/Curso_AutoCAD.pdf

Rodriguez, C. (2016). Unidad 2. AutoCAD Comandos de dibujo simple. Recuperado de Scribd.

https://es.slideshare.net/CARLOSDANIELRODRIGUE6/unidad-2-ordenes-de-dibujo-
simple

Onstott, S. (2022). AutoCAD 2020 and AutoCAD LT 2020 Essentials. AUTODESK Editorial.

Shih, R. (2021). AutoCAD 2021 Tutorial First Level 2D Fundamentals. SDC Publications.

Shumaker, T. & Madsen, D. (2020). AutoCAD and Its Applications Basics 2020. 27th Edition.
ADDA Editorial.
