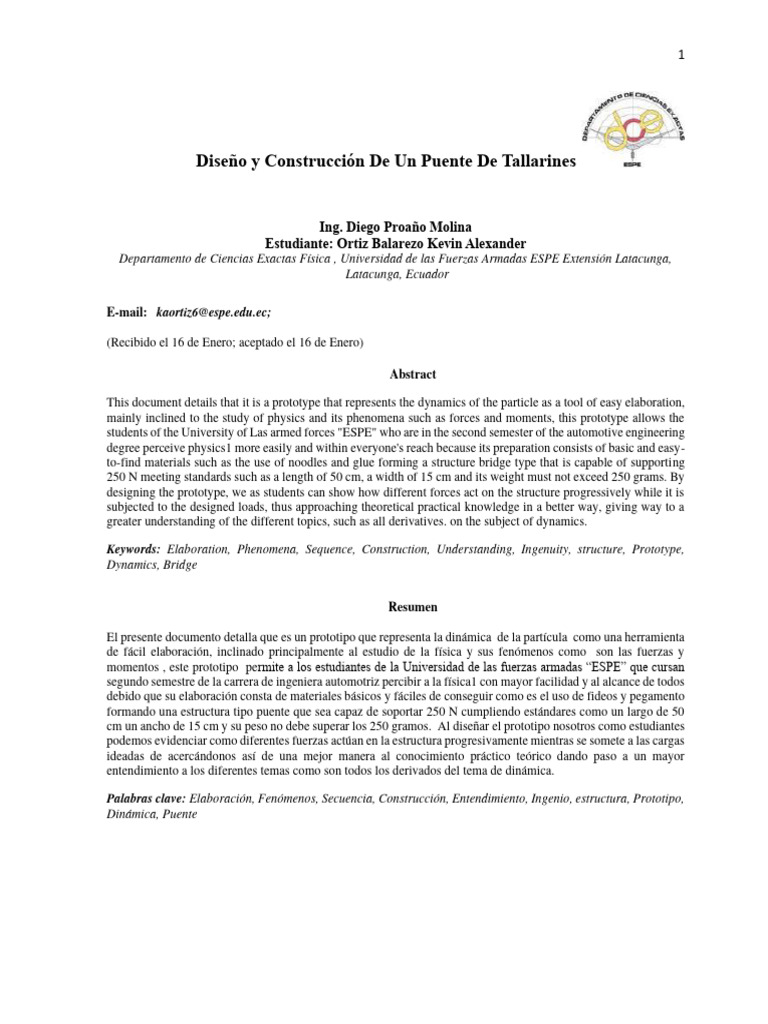

Diseño y Construcción De Un Puente De Tallarines

Ing. Diego Proaño Molina

Estudiante: Ortiz Balarezo Kevin Alexander
Departamento de Ciencias Exactas Física , Universidad de las Fuerzas Armadas ESPE Extensión Latacunga,
Latacunga, Ecuador

E-mail: kaortiz6@espe.edu.ec;

(Recibido el 16 de Enero; aceptado el 16 de Enero)

Abstract

This document details that it is a prototype that represents the dynamics of the particle as a tool of easy elaboration,
mainly inclined to the study of physics and its phenomena such as forces and moments, this prototype allows the
students of the University of Las armed forces "ESPE" who are in the second semester of the automotive engineering
degree perceive physics1 more easily and within everyone's reach because its preparation consists of basic and easy-
to-find materials such as the use of noodles and glue forming a structure bridge type that is capable of supporting
250 N meeting standards such as a length of 50 cm, a width of 15 cm and its weight must not exceed 250 grams. By
designing the prototype, we as students can show how different forces act on the structure progressively while it is
subjected to the designed loads, thus approaching theoretical practical knowledge in a better way, giving way to a
greater understanding of the different topics, such as all derivatives. on the subject of dynamics.

Keywords: Elaboration, Phenomena, Sequence, Construction, Understanding, Ingenuity, structure, Prototype,

Dynamics, Bridge

Resumen

El presente documento detalla que es un prototipo que representa la dinámica de la partícula como una herramienta
de fácil elaboración, inclinado principalmente al estudio de la física y sus fenómenos como son las fuerzas y
momentos , este prototipo permite a los estudiantes de la Universidad de las fuerzas armadas “ESPE” que cursan
segundo semestre de la carrera de ingeniera automotriz percibir a la física1 con mayor facilidad y al alcance de todos
debido que su elaboración consta de materiales básicos y fáciles de conseguir como es el uso de fideos y pegamento
formando una estructura tipo puente que sea capaz de soportar 250 N cumpliendo estándares como un largo de 50
cm un ancho de 15 cm y su peso no debe superar los 250 gramos. Al diseñar el prototipo nosotros como estudiantes
podemos evidenciar como diferentes fuerzas actúan en la estructura progresivamente mientras se somete a las cargas
ideadas de acercándonos así de una mejor manera al conocimiento práctico teórico dando paso a un mayor
entendimiento a los diferentes temas como son todos los derivados del tema de dinámica.

Palabras clave: Elaboración, Fenómenos, Secuencia, Construcción, Entendimiento, Ingenio, estructura, Prototipo,
Dinámica, Puente
 2

1. OBJETIVOS.

• Diseñar y construir un puente de fideos

cumpliendo estándares como un largo de 50
cm un ancho de 15 cm y su peso no debe
superar los 250 gramos.
• Analizar y determinar el comportamiento de
una estructura hasta que llegue al fallo de
soporte y colapsar la ya mencionada
estructura y así dar lugar al cálculo de
errores para su respectivo análisis y
experimentación de dichos temas. Figura 1. Dinámica en coordenadas cilíndricas
• Analizar las diversas fuerzas del capítulo de Fuente: Macias, J. (2012).
dinámica en la maqueta cuando esta esté en
funcionamiento.

2.3. -Fuerza Gravitatoria.

2. FUNDAMENTACIÓN TEÓRICA.

Al finalizar la primera unidad en la materia de física

1 haber realizado los diferentes laboratorios hemos (Fernández, 2018) La gravedad es un fenómeno
podido evidenciar los fundamentos prácticos teóricos natural por el cual los objetos y campos de materia
de la asignatura ahora concluiremos el capítulo de dotados de masa o energía son atraídos entre sí, efecto
cinemática con un experimento que se acerca a un mayormente observable en la interacción entre los
criterio científico que beneficie no sólo al estudiante planetas, galaxias y demás objetos del universo.
ampliando su entendimiento sino también al medio
ambiente con el uso de materiales fáciles de conseguir
sobre todo dando lugar a la imaginación del
estudiante para que el diseño logre su acometido.

1.2 Dinámica
(Fernández T. M., 2015) La dinámica es la parte de
la mecánica que estudia las relaciones entre las causas
que originan el movimiento y propiedades de los
movimientos originados, un claro ejemplo son las Figura 2. Dinámica en coordenadas cilíndricas
leyes de Newton que constituyen los principios Fuente: Tippens, P. (1992)
básicos que explican el movimiento de los cuerpos,
según la mecánica clásica. La Estática es la parte de
la Física que estudia los cuerpos sobre los que actúan
fuerzas y momentos cuyas resultantes son nulas, de 2.5 Fuerza Normal.
forma que permanecen en reposo o en movimiento no
acelerado.

- Para la mecánica clásica, toda fuerza está
compuesta por una magnitud y una dirección, con lo
cual se la denota con un vector. Esto significa que se
trata de una magnitud vectorial, no escalar.
- La fuerza puede medirse en distintos
sistemas de unidades y tiene cuatro propiedades
principales: intensidad, sentido, punto de aplicación y
dirección, en el siguiente punto se dará una breve
definición de las fuerzas que intervienen en este
proyecto:
(M, 2012) Se define como la fuerza que ejerce una
superficie sobre un cuerpo apoyado sobre ella. Esta es
de igual magnitud y dirección, pero de sentido
contrario a la fuerza ejercida por el cuerpo sobre la
superficie
2.6 Peso
(García, 2017) Se define como la fuerza que ejerce
una superficie sobre un cuerpo apoyado sobre ella.
Esta es de igual magnitud y dirección, pero de sentido
 3

contrario a la fuerza ejercida por el cuerpo sobre la 3. MATERIALES Y EQUIPO

superficie
Material Características Cantidad
Spagetthi Marca Barilla 1
Pegamento Marca la 20
Durita
Bicarbonato Polvo 1
blanquecino
Corta uñas Utilizado para 1
Figura 3. Dinámica en coordenadas cilíndricas
veterinaria
Fuente: Halliday, D
Rotulador Marca 1
simbalion
color negro
2.7 Fuerza de rozamiento
Gramera Color plomo, 1
(Morillo, 2016) La fuerza de fricción es la fuerza max 5kg,
que existe entre dos superficies en contacto, que se precisión 1g
opone al deslizamiento. Se genera debido a las
imperfecciones, que en mayor parte son
microscópicas, entre las superficies en contacto,
aunque también existen fenómenos de interacción
electrostática entre superficies. ****

2.8 Fuerza de tensión

la tensión se describe como la fuerza de tracción

transmitida axialmente por medio de una cuerda,
cuerda, cadena u objeto similar, o por cada extremo
de una barra, miembro de armadura u objeto
tridimensional similar; la tensión también podría
describirse como el par de fuerzas acción-reacción
que actúan en cada extremo de dichos elementos

Figura 5. Materiales a usar

Autor: Autoría Propia

4. PROCEDIMIENTO
Procedimiento de Diseño
- Para empezar, se tiene que realizar un boceto
con el cual se va a desarrollar la construcción del
puente

Figura 4. Dinámica en coordenadas cilíndricas

Fuente: Valcarse, A. (2014).

Figura 6. Boceto del puente

Autor: Autoría Propia
 4

En el proceso de cálculo y determinación de los

efectos de las cargas y las fuerzas internas en
una estructura u objeto, es un proceso mediante
el cual se determina el comportamiento de
estructuras sometidas a la diferente solicitación
y por ello se busca la correcta distribución de
fuerzas y momentos internos o de los esfuerzos,
desplazamiento de toda la estructura.
La estructura supone partes materiales o
inmateriales de igual o distinta naturaleza
ordenadas en la conformación de toda la
estructura, diferenciando de las partes.

Figura 8. Marcando la dimensión correcta del

fideo
Fuente: Autoría Propia

- Teniendo en cuenta ya las dimensiones que se van

Figura 7. Visualización del puente en un software
Fuente: Autoría Propia
a necesitar para la base y las demás partes,
procedemos a cortar los fideos, para esto
utilizamos un cortador de uñas para perro, donde
ésta es ideal ya que permite un corte límpio sin
fisuras para el fideo.

Para el proceso estructural consta de 3 aspectos:

El análisis estructural cosiste en calcular el
estado nominal de esfuerzos y deformaciones
dentro de la estructura, Análisis de esfuerzo la
verificación de los esfuerzos presentes es los
elementos de la estructura.
El diseño estructural cosiste en determinar y
verificar las dimensiones de los elementos y la
cantidad y disposición del refuerzo a colocarse.
La estructura no debe deformarse cuando se
aplica una carga, debe tener resistencia, estática.
Debe resistir las cargas sin romperse o
deformare, debe permanecer en su posición. La
estática es parte fundamental para el Figura 9. Cortando a la dimensión correcta los
funcionamiento de este puente de tallarines. fideos
Fuente: Autoría Propia

Procedimiento de Armado. - Ahora con los fideos cortados, empezamos a

- Como primer paso es determinar la dimensión del
puente y a partir de esas dimensiones de la base
vamos a cortar los fideos para poder armar una
estructura simétrica.
pegar uno a uno con el pegamento instantáneo y
para unión firme y secado rápido se una
bicarbonato, todo esto es para formar vigas con las
dimensiones necesarias para la base y sus vigas
aledañas.

Figura 10. Pegando cada uno de los fideos
Fuente: Autoría Propia
- Ahora teniendo ya pegados las vigas empezamos
pegando cada una de las vigas a sus distancias
correctas para armar una base firme.
Figura 11. Unión de vigas para formar la base
principal
Fuente: Autoría Propia
- A partir de la construcción de la base, empezamos
a armar la parte superior del puente, dónde para
obtener una mejor precisión utilizamos un soporte
auxiliar, que obviamente, luego será retirado, este
soporte auxiliar será ubicado en la mitad del
puente, para que éste pueda soportar la viga
superior.
5
Figura 12. Colocacion de soporte auxiliar para
ubicar la viga superior
Fuente: Autoría Propia
- Luego de tener ubicada la viga superior
comenzamos a ubicar las vigas laterales que
sostienen los extremos de la base del puente y los
extremos de la viga superior.
Figura 13. Ubicación de vigas soporte
Fuente: Autoría Propia
- Luego de tener la viga superior suspendida como
debería estar, empezamos a ubicar las demás vigas
que van desde el punto medio hasta los extremos
superiores y de la misma manera de los extremos
inferiores hasta el punto medio de la viga superior,
de esa manera teniendo completa ya la estructura
del puente.
 6

Parámetro Símbolo Dimensión Unidad

Físicos

Longitud 𝐿 𝐿 𝑚
Largo

Longitud 𝐴 𝐿 𝑚
ancho

Altura ℎ 𝐿 𝑚

Masa 𝑚 𝑀 𝑘𝑔

Peso 𝑤 𝑀𝐿𝑇 −2 𝑁

Gravedad 𝑔 𝐿𝑇 −2 𝑚/𝑠 2

Figura 14. Ubicación de segundas vigas soporte Tabla de datos

Fuente: Autoría Propia
Parámetr Símbo Dimensi Valo Unida
os Físicos lo ón r d
- Para terminar ya reforzamos cada una de las
uniones, y asi obtenemos el resultado final del Longitud 𝐿 𝐿 𝑚
puente que se tiene destinado soportar una carga Largo 0.50
de 250N. Longitud 𝐴 𝐿 𝑚
ancho 0.15
Altura ℎ 𝐿 𝑚
0.10
Masa 𝑚 𝑀 𝑘𝑔
0.250
Peso 𝑤 𝑀𝐿𝑇 −2 2.490 𝑁
9
Gravedad 𝑔 𝐿𝑇 −2 𝑚/𝑠 2
9.807

Figura 15. Resultado Final del puente

Fuente: Autoría Propia

Parámetr Símbo Dimensi Valo Unida

5. TABULACION DE DATOS os Físicos lo ón r d
Tabla de variables físicas a utilizar
𝑀𝐿𝑇 −2 𝑁
Fuerza 1 F1 20
𝑀𝐿𝑇 −2 𝑁
Fuerza 2 F2 30
𝑀𝐿𝑇 −2 𝑁
Fuerza 3 F3 40
 7

𝑀𝐿𝑇 −2 𝑁 𝑅 = 252.4517
Fuerza 4 F4 50
𝑀𝐿𝑇 −2 𝑁 −𝛿1 = 𝑅1 ∗ 𝑊𝑃
Fuerza 5 F5 60 𝛿3 = 𝑅2 ∗ 𝑅3
𝑀𝐿𝑇 −2 𝑁
Fuerza 6 F6 80 ∈𝛿=0
𝑀𝐿𝑇 −2 𝑁
Fuerza 7 F7 90 −𝑟1 ∗ 𝑤𝑝 − 𝑟1𝑤2 + 𝑟2 + 𝑅𝑏 = 0
𝑀𝐿𝑇 −2 𝑁 0.25(252.4517)
Fuerza 8 F8 110 𝑅𝑏 =
0.5
𝑀𝐿𝑇 −2 𝑁
Fuerza 9 F9 130 𝑅𝑏 = 126.225 𝑁
𝑀𝐿𝑇 −2 𝑁
RA= 2.52.4517-126.2258
Fuerza 10 F10 250
RA =126.2258

6. CÁLCULOS REALIZADOS EN LA 7. PREGUNTAS

ESTRUCTURA 1) Defina la fuerza estática.
Analiza los cuerpos en reposo: fuerza, par / momento
Reacciones: y estudia el equilibrio de fuerzas en los sistemas
físicos en equilibrio estático, es decir, en un estado en
−𝑇𝑦1 = 𝑇𝑦2 el que las posiciones relativas de los subsistemas no
varían con el tiempo, es decir la estática es la parte de
𝑇1 ∗ 𝑐𝑜𝑠 ∅ = 𝑇2 ∗ 𝑐𝑜𝑠∅ la mecánica que estudia los cuerpos en estado de
equilibrio sometidos a la acción de fuerzas.
𝑇1 = 𝑇2
2) Defina la fuerza de Tensión.
𝜖𝐹𝑧 = 0
Es la fuerza aplicada a un cuerpo elástico, tiende a
producirle una tensión.
𝑇1𝑧 + 𝑇2𝑍 + 𝑊𝐶 = 0
3) Defina la fuerza de Rozamiento
𝑇𝐼 𝑠𝑒𝑛 ∅ + 𝑇2𝑠𝑒𝑛∅ = 𝑤𝐶 𝑁
Es una fuerza que surge por el contacto de dos
2𝑇𝑖𝑠𝑒𝑛 ∅ = 250 cuerpos y se opone al movimiento.

4) Mencione 3 características de la fuerza

elástica
18 • La dirección sigue el eje longitudinal del
𝑡𝑔∅ . = 67.3801 resorte
7.5
• El sentido es contrario a la deformación que
∅ = 67.3801 sufre el muelle
• El módulo se puede obtener a partir de
250 𝐹𝑒 = −𝑘 ∗ 𝑥
𝑇1 = 𝑇2
2𝑠𝑒𝑛67.3801 5) ¿Qué tipo de fuerzas intervienen?
• Fuerza de rozamiento.
𝑇1 = 𝑇2 = 135.4167 • Fuerza Gravitatoria.
• Fuerza Electromagnética.
DCL. • Fuerza externa.
• Fuerza Normal.
• Fuerza de Tensión.
• Fuerza Elástica.
6) Mencione los 3 aspectos del cual consta
𝑅𝐴 + 𝑅𝐵 − 𝑊𝑃 − 𝑇1𝑍 − 𝑇2𝑍 = 0 el proceso estructural.

𝑅𝐴 + 𝑅𝐵 = (0.25)(9.807) = 2 ∗ 𝑇1 ∗ 𝑆𝐸𝑁∅

• El análisis estructural cosiste en calcular el
estado nominal de esfuerzos y en la previa teoría utilizada.
deformaciones dentro de la estructura,
• Análisis de esfuerzo la verificación de los
esfuerzos presentes es los elementos de la
estructura.
• El diseño estructural cosiste en determinar y
verificar las dimensiones de los elementos y
la cantidad y disposición del refuerzo a
colocarse.
7) ¿Qué es el proceso estructural?
En el proceso de cálculo y determinación de los
efectos de las cargas y las fuerzas internas en una
estructura u objeto, es un proceso mediante el cual se
determina el comportamiento de estructuras
sometidas a la diferente solicitación y por ello se
busca la correcta distribución de fuerzas y momentos
internos o de los esfuerzos, desplazamiento de toda la
estructura.
8) ¿De qué supone el análisis estructural?
La estructura supone partes materiales o inmateriales
de igual o distinta naturaleza ordenadas en la
conformación de toda la estructura, diferenciando de
las partes.
9) Para la mecánica clásica de esta
compuesta la fuerza.
Para la mecánica clásica, toda fuerza está compuesta
por una magnitud y una dirección, con lo cual se la
denota con un vector. Esto significa que se trata de
una magnitud vectorial, no escalar
10) ¿De qué se constituyen los principios
básicos de las leyes de Newton?
Las leyes de Newton que constituyen los
principios básicos que explican el movimiento de
los cuerpos, según la mecánica clásica. La
Estática es la parte de la Física que estudia los
cuerpos sobre los que actúan fuerzas y momentos
cuyas resultantes son nulas, de forma que
permanecen en reposo o en movimiento no
acelerado.
8. CONCLUSIONES
• Luego de realizar el respectivo ensayo podemos
concluir que el objetivo del análisis estructural
es determinar el efecto de las acciones sobre la
resistencia de la estructura para realizar pruebas
de estado limite, este análisis debe determinar el
efecto de las acciones sobre la resistencia de la
estructura para realizar pruebas de estado limite,
también se puede concluir que el diseño y
construcción de nuestro puente de tallarines
resuelto puede ser el más adecuado dentro de los
cálculos realizados para poder soportar los 250N
de peso suspendido gracias a distintos
8
materiales y diseños que utilizamos basándonos
• Podemos decir que la ley de newton la
aplicación y diseño de cálculo estructural y la
estática nos ayudó a darnos una idea lógica y
conceptual para que logramos implantar el
prototipo usando material un poco frágil como
es el puente de tallarines, para que logre resistir
los 205 N.
• El piso del puente se constituye de tres ejes, dos
exteriores y uno interior, sujeto
transversalmente por 6 ejes, los cuales están
elaborados con la unión de 4 tallarines.
Dispuestos, se encuentran además
diagonalmente 4 estructuras conformadas de 4
tallarines, que fijan al piso desde los bordes
exteriores diagonalmente. Las caras laterales
son dos estructuras cuya disposición forma un
triángulo con la base, cuyas guías están
formadas por 4 tallarines cada una.
• La realización de este informe fue sustancial
para contribuir en la demostración de la
elaboración del proyecto. En el que se ha
desarrollado los temas: equipo y materiales
necesarios, trabajo preparatorio; en el que se
aborda conceptos de dinámica, fuerzas, tipos de
fuerzas, leyes de newton, diagramas de cuerpo
libre, incluso se hace una presentación del
diseño; actividades a desarrollar; en las que se
explora las tablas a utilizar, tablas de variables
físicas totales y calculadas; cálculos y resultados
obtenidos, conclusiones, recomendaciones y
bibliografía.
• De manera rápida el informe aborda la
construcción del puente de tallarines, con su
elaboración paso a paso, y se especifica las
razones del diseño, la cual principalmente es por
su resistencia y rigidez, de la misma manera se
explica la elección del pegamento el cual fue de
silicona. Además, se abordan las partes
fundamentales que componen el puente como el
piso, las caras laterales y la cara superior.
• Así mismo incluye el proceso de prueba, el cual
consiste en que el puente se lo coloca sobre dos
bloques de apoyo ubicados a 46 cm para la
aplicación de la carga puntual
BIBLIOGRAFIA.
[1] Pontificia Universidad Catalica De Chile.
Dinamica<
www.fis.poc.cl/rbergur/ESTATICADINAMICA/cup1
-06-pdf.
 9

[2] Significados. Leyes De Newton. <
https://www.significados.com/leyes -de-newton/.C>
Consulta: 23 de enero de 2021}
[3] Kan Academy. Leyes de Newton/ Física-
preparación Educación Superior
https://es.kanacademy.org/sciencie/Fisica.leyes-de-
newton
[17] Sears, F. Zemansky, M, Yong, M. (2004). Física
Universitaria: Chile: Thompson.
[18] Serway, R. Jeweett, J. (2005). Física, ciencias e
ingeniería. Chile: Thompson.
[19] Tipler, P. Mosca, G. (2005). Física para la
ciencia y tecnología. España: Reverte.

[4] Khan Academy. Fuerzas y leyes de movimiento [20] Arrivas, V. Lopez, E. (2007). La estructura de las
de Newton. leyes de Newton. España: Universidad de Valencia.
<https://es.khanacademy.org/sciencie/psysics/forces-
newton--laws>. [Consulta 5 de enero de 2022]

[5] Macias, J. (2012). Apuntes de Mecánica.

Departamento de Geofísica, Facultad de ciencias
Físicas y Matemáticas, Universidad de Chile.

[6] Tippens, P. (1992). Física 1. McGraw-Hill

(Interamericana, S.A.

[7] , J. (2005). Algunos tópicos y aplicaciones de la

mecánica. Facultad de ingeniería: Universidad Diego
Portales.

[8] Valcarse, A. (2014). Física: Dinámica Conceptos

básicos y problemas. Chile: Pontificia Universidad
Católica de Chile-

[9] Sebastia, J. (2013). Las leyes de newton de la

mecánica. Venezuela: Universidad Simón Bolívar.

[10] Gomez, R. Marquina, J. Marquina, F. (1984).

Sobre las leyes de Newton. México: Facultad de
Ciencias UNAM.

[11] Universidad Nacional De San Luis. Leyes del

movimiento de Newton <
htpps:www.unsl/.edu.ar/carnette/bolilla3.pdf>.
[Consulta: 5 de enero de 2022]

[12] Hibbeler, R. (2004). Mecánica Vectorial para

Ingenieros, Dinámica. México: PEARSON
EDUCATION.

[13] Hibbeler, R. (2010). Ingeniería Mecánica-

Dinámica. México: PEARSON EDUCATION.

[14] Spagnolo, L. (2011). Dinámica. Argentina.

Ampersand.

[15] Verdugo, J. (2017). Mecánica Racional.

Dinámica. Quito- Ecuador: Universidad Abya- Yala.

[16] Halliday, D, Resnick, R. (2001). Fundamentos

Físicos México: Entinel.
10
