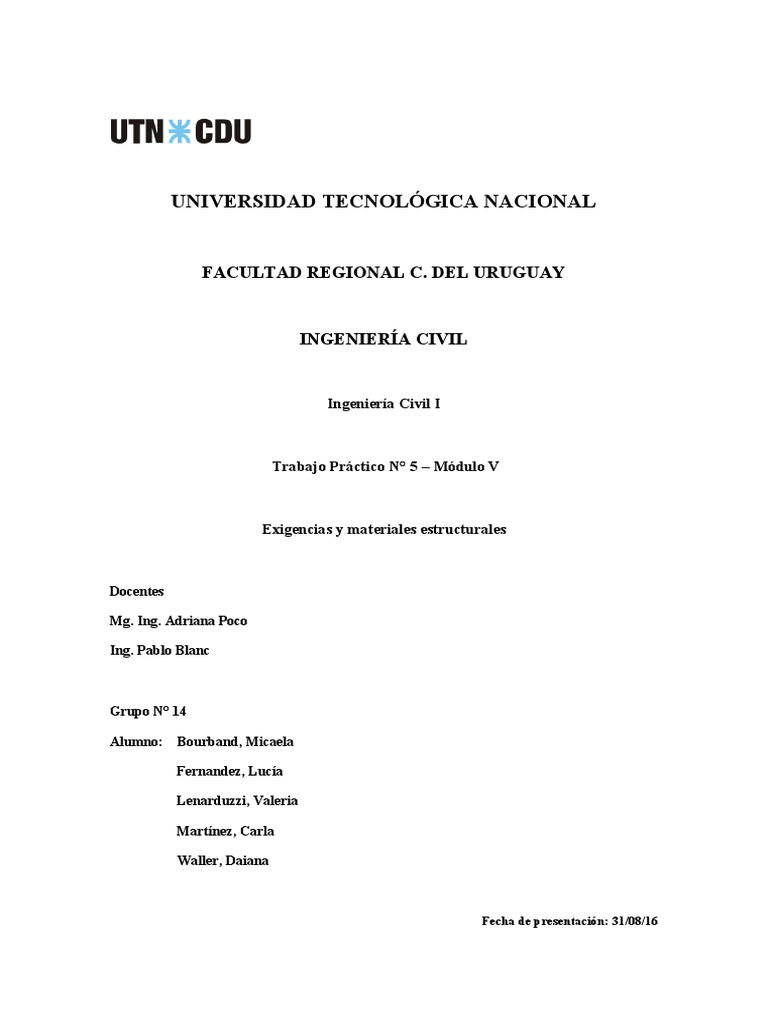

UNIVERSIDAD TECNOLÓGICA NACIONAL

FACULTAD REGIONAL C. DEL URUGUAY

INGENIERÍA CIVIL

Ingeniería Civil I

Trabajo Práctico N° 5 – Módulo V

Exigencias y materiales estructurales

Docentes

Mg. Ing. Adriana Poco

Ing. Pablo Blanc

Grupo N° 14

Alumno: Bourband, Micaela

Fernandez, Lucía

Lenarduzzi, Valeria

Martínez, Carla

Waller, Daiana

Fecha de presentación: 31/08/16

UTN – FRCU Trabajo Práctico Nº 5

ÍNDICE

Introducción……………………………………………………………………………3

Desarrollo……………………………………………………………………………....3

Conclusión…………………………………………………………………………..…7

Bibliografía…………………………………………………………………………….7

2
UTN – FRCU Trabajo Práctico Nº 5

INTRODUCCIÓN

En el siguiente trabajo desarrollaremos conceptos que tienen que ver con las exigencias
y los materiales estructurales. Hablaremos sobre equilibrio, estabilidad, resistencia,
funcionalidad, coeficiente de seguridad, estados de la materia, etc.

Además, mediante lenguaje matemático, relacionaremos tensiones con deformaciones, y

resolveremos una ecuación con datos de los distintos materiales.

DESARROLLO

Exigencias estructurales

¿Qué entiende usted por equilibrio de una estructura? Decimos que las estructuras
deben ser estables; ¿Qué significa eso? ¿Qué concepto tiene usted de “resistencia”?
¿Cómo explicaría la funcionalidad, estética y economía de una estructura? ¿De qué
dependen?

Por equilibrio de una estructura entendemos que es aquella que logra mantenerse sin
caerse. Que sea estable quiere decir que no se mueve, que no cambia si posición.
Entendemos por resistencia a la propiedad de ciertos materiales que hace que no se
rompan con facilidad.

La funcionalidad se refiere a que la estructura cumple con los fines pedidos sin
presentar ningún tipo de inconveniente, la estética hace que la estructura sea agradable
a la vista, y la economía hace que la obra sea sustentable, tanto en su construcción
como en su mantenimiento. Estos aspectos dependen de lo pedido por el comitente.

¿Están las siguientes estructuras en equilibrio? ¿Por qué?

a) Si, porque las fuerzas aplicadas poseen la misma dirección y la misma magnitud.

b) No, porque la magnitud de las fuerzas aplicadas varia.

c) No, porque la magnitud de las fuerzas aplicadas varia.

d) No, porque la dirección de las fuerzas aplicadas no es la misma.

¿Qué es el coeficiente de seguridad? Investigue el tema. Explique su significado y la

forma de obtenerlo.

3
UTN – FRCU Trabajo Práctico Nº 5

Se llama así a la relación entre la carga límite que puede soportar un elemento y la carga
máxima admisible. El coeficiente de seguridad permite a los proyectistas resguardar los
elementos proyectados de eventuales roturas, debidas a imprecisiones del cálculo de las
solicitaciones, por la inevitable discrepancia existente entre las estructuras reales y las
esquematizadas para facilitar los cálculos, así como por eventuales defectos de los
materiales, etc.

En resistencia de materiales se aplicarán diferentes coeficientes de seguridad

dependiendo del uso del componente. En el caso típico el factor de seguridad se emplea
en fórmulas donde aparecen características de los materiales: límite elástico, carga de
rotura, etc.

Materiales estructurales

¿Cuáles de todas estas incógnitas podemos abordar en nuestro primer curso? ¿Por
qué? ¿Qué temas podemos estudiar y cuales se encuentran fuera de nuestras
posibilidades?

Las incógnitas serán: material básico y formas y dimensiones. Porque son las
características más básicas para comenzar a entender acerca de este tema.

Podemos estudiar los dos temas mencionados anteriormente, porque el diseño

estructural y los procesos de ejecución son temas más complejos, y conllevan contenido
que daremos en materias más avanzadas de la carrera.

¿Recuerda usted la definición de estructura?

¿Qué materiales considera que son aptos para la ejecución de las estructuras?

Repase y explique los principales estados tensionales.

Estructura: es un conjunto de elementos diseñados para soportar y transferir cargas.

Forman la parte resistente de la obra y se dividen en subestructura y superestructura.

Consideramos que algunos materiales aptos para la ejecución de estructuras son:

- Hormigón
- Hormigón armado
- Acero
- Madera
- Piedra
- Mampostería
- Aluminio
- Plástico

4
UTN – FRCU Trabajo Práctico Nº 5

Los principales estados tensionales son:

Esfuerzo normal: es el que se produce cuando la carga actúa en el sentido del eje
principal del elemento. Estos son:

- Compresión: es el estado de tensión en el cual las partículas del material se

aprietan entre si debido a una fuerza, que genera un acortamiento del elemento
proporcional a la carga y a l longitud de esta
- Tracción: es el estado de tensión en el cual las partículas del material tienden a
separarse. Generan un alargamiento del elemento proporcional a la fuerza que
actúa y a su longitud

Corte: es el esfuerzo en el cual las partículas del material se deslizan con movimientos
relativos entre unas y otras debido a una fuerza interna paralela a la sección transversal.

Flexión simple: es un estado complejo de tensión que resulta de la combinación de

compresión y tracción en distintas fibras del mismo elemento estructural.

Torsión: es cuando a un elemento estructural se le aplica en el extremo libre un sistema

de fuerzas paralelas de igual intensidad y sentido contrario y las secciones transversales
giran cada una respecto de la contigua en un plano transversal al eje longitudinal del
mismo.

Investigue usted las características moleculares de cada uno de los estados.

En un sólido, las moléculas se mantienen juntas de manera ordenada, con escasa

libertad de movimiento. Las moléculas de un líquido están cerca unas de otras, sin que
se mantengan en una posición rígida, por lo que pueden moverse. En un gas, las
moléculas están separadas entre sí por distancias grandes en comparación con el tamaño
de las moléculas mismas.

Exprese en lenguaje matemático el enunciado anterior utilizando la simbología de la

figura 5.2.

Transforme la expresión obtenida anteriormente introduciendo estas últimas

igualdades. Si los materiales son linealmente elásticos, ¿puede usted sugerir la gráfica
de una función que relacione las tensiones con las deformaciones? ¿Qué expresión
analítica tendría esta función? ¿Qué deformación tenemos para la tensión nula?

5
UTN – FRCU Trabajo Práctico Nº 5

No hay deformación, porque pasa por el origen de coordenadas.

En la tabla 5.1 se dan diferentes tipos de vigas sometidas a estados de carga diversos y
las funciones que nos dan las líneas elásticas o deformadas de cada una y se pide:

a) Calcular la deformación en 4 secciones de la viga.

b) Graficar el eje que representa a la estructura y su deformada en escala
conveniente.

Se adoptan: E= 100.000 kg/cm2 e I= 9492 cm4.

1)

X (cm) Y (cm)

0 cm 0 cm

100 cm -0,86 cm

200 cm -1,26 cm

200 cm -1,26 cm

300 cm -0,86 cm

400 cm 0 cm

6
UTN – FRCU Trabajo Práctico Nº 5

2)

X (cm) Y (cm)

25 cm -46,64 cm

50 cm -175,59 cm

100 cm -614,55 cm

150 cm -1185,21 cm

3)

X (cm) Y (cm)

25 cm -27,78 cm

50 cm -93,98 cm

75 cm -175,93 cm

100 cm -263,38 cm

CONCLUSIÓN

Con el desarrollo de este trabajo hemos podido apreciar cuales son los conceptos a tener
en cuenta a la hora de realizar una obra, sin perder de vista los aspectos más importantes
para que ésta funcione y además cumpla con lo requerido por el comitente.
