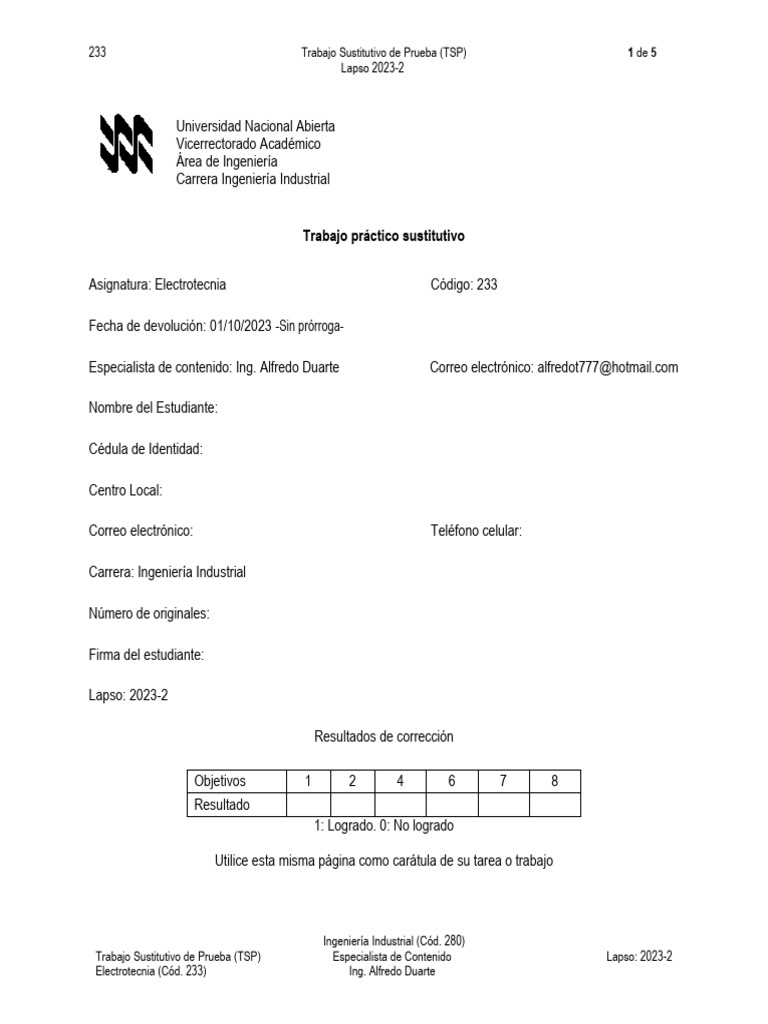

233 Trabajo Sustitutivo de Prueba (TSP) 1 de 5

Lapso 2023-2

Universidad Nacional Abierta


Vicerrectorado Académico
Área de Ingeniería
Carrera Ingeniería Industrial

Trabajo práctico sustitutivo

Asignatura: Electrotecnia Código: 233

Fecha de devolución: 01/10/2023 -Sin prórroga-

Especialista de contenido: Ing. Alfredo Duarte Correo electrónico: alfredot777@hotmail.com

Nombre del Estudiante:

Cédula de Identidad:

Centro Local:

Correo electrónico: Teléfono celular:

Carrera: Ingeniería Industrial

Número de originales:

Firma del estudiante:

Lapso: 2023-2

Resultados de corrección

Objetivos 1 2 4 6 7 8
Resultado
1: Logrado. 0: No logrado

Utilice esta misma página como carátula de su tarea o trabajo

Ingeniería Industrial (Cód. 280)


Trabajo Sustitutivo de Prueba (TSP) Especialista de Contenido Lapso: 2023-2
Electrotecnia (Cód. 233) Ing. Alfredo Duarte
233 Trabajo Sustitutivo de Prueba (TSP) 2 de 5
Lapso 2023-2

Módulo I. Unidad: 1. Objetivo 1 C/D: 2/2

1. Halle el valor de las corrientes indicadas en todas las ramas del circuito siguiente:

I3 I4
A

I1 I2 I5 I6

15 A

2. Para el siguiente circuito calcule el voltaje de salida, sobre la resistencia RL

RL
20 VL
24 V

+ -

Módulo I. Unidad: 2. Objetivo 2 C/D: 2/2


3. Un circuito eléctrico en serie trabaja a una frecuencia de 21,2 KHz, el mismo se expresa en el siguiente diagrama
fasorial de voltaje corriente. Obtenga los valores y tipo de elementos que conforman el circuito.

4. Determine el valor de la frecuencia a la cual la magnitud de la impedancia es el doble, cuando un circuito RC en


serie tiene una resistencia de 15 Ω con una impedancia que presenta un ángulo de 45° a una frecuencia de 250
Hz.

Ingeniería Industrial (Cód. 280)


Trabajo Sustitutivo de Prueba (TSP) Especialista de Contenido Lapso: 2023-2
Electrotecnia (Cód. 233) Ing. Alfredo Duarte
233 Trabajo Sustitutivo de Prueba (TSP) 3 de 5
Lapso 2023-2

Módulo II. Unidad: 4. Objetivo 4 C/D: 2/2

5. En el siguiente circuito, se tiene un sistema de potencia de 208 V conectado en Y, a través de una línea de
transmisión trifásica, a una carga conectada en ∆.
La línea de transmisión tiene una impedancia de (0.68 + j0,12) Ω por fase y la carga una impedancia de 𝑍∅ =
0.06 + j0,9)Ω por fase

VC VA

- º º


- º

VB
Determine la magnitud y ángulo:
a. Corriente de línea
b. Voltaje de fase y línea
c. Potencias real, reactiva y aparente absorbida por la carga
d. Factor de potencia de la carga
e. Potencias real, reactiva y aparente absorbidas por la línea de transmisión y por el generador, y
f. Factor de potencia del generador
6. Obtener los valores en magnitud y fase de las corrientes de línea y neutro del siguiente circuito.

A
I Za
a A

I
n
N

B C
I
b Zb Zc
B
V AB I
c
C

Ingeniería Industrial (Cód. 280)


Trabajo Sustitutivo de Prueba (TSP) Especialista de Contenido Lapso: 2023-2
Electrotecnia (Cód. 233) Ing. Alfredo Duarte
233 Trabajo Sustitutivo de Prueba (TSP) 4 de 5
Lapso 2023-2

Módulo III. Unidad: 6. Objetivo 6 C/D: 1/1

7. Un motor de inducción de 6 polos está conectado a una red eléctrica, y su velocidad de giro a plena carga es de
600 r.p.m., con un deslizamiento del 3%. Determine:
a) Velocidad de giro del motor sin carga y
b) La frecuencia de la red

Módulo III. Unidad: 7. Objetivo 7 C/D: 2/2

8. Un alternador trifásico conectado en estrella de 1000 KVA. 4600 V y 60 Hz, tiene una resistencia en el inducido
Ra = 2 Ω por fase y una reactancia sincrónica en el inducido Xa = 20 Ω por fase. Determine la tensión generada
a plena carga por fase, cuando se conecta dicho sistema a una carga resistiva.

VC

° Ra Xa

VA

Ra Xa
- °
- °
Ra Xa
VB

9. Para un alternador montado en Y se tienen los siguientes parámetros 50 KVA, 320 V, 60 Hz. El valor máximo de
la corriente en cortocircuito es de 110 A por lo que tiene una corriente de excitación de 67 A y a esta corriente
una fem en cortocircuito abierto de 400 V. Cual será el valor de la impedancia sincrónica por fase del alternador
y el valor de la corriente nominal del mismo.

Módulo III. Unidad: 8. Objetivo 8 C/D: 2/2

10. Un generador sincrónico de 4 polos, conectado en ∆ a 480 V, 60 Hz, tiene una reactancia sincrónica de
0.1 Ω y una resistencia del inducido de 0,015 Ω. A plena carga, la maquina suministra 1200 A, con un
factor de potencia de 0,8 Ω en atraso. Bajo condiciones de lena carga, las perdidas por fricción son de
40 KW. Y las perdidas en el circuito de campo son despreciables. Para lograr una tensión em bornes de
480 V en vacío, se requiere una corriente de campo de 4.5 A.
a. Cuál es la velocidad de rotación de este generador.
b. Si se conecta a una carga y esta demanda 1200 A, con un factor de potencia de 0,8 en atraso. Cual será el
voltaje inducido para mantener un voltaje en los terminales a 480 V, cuanta potencia esta suministrando el
generador, cuanta potencia le entrega el motor primario al generador y cual es la eficiencia global de la
máquina.

Ingeniería Industrial (Cód. 280)


Trabajo Sustitutivo de Prueba (TSP) Especialista de Contenido Lapso: 2023-2
Electrotecnia (Cód. 233) Ing. Alfredo Duarte
233 Trabajo Sustitutivo de Prueba (TSP) 5 de 5
Lapso 2023-2

11. Un generador sincrónico de doce (12) polos, conectado en Y a 540 V, 60 Hz, tiene una reactancia sincrónica por
fase de 1 Ω su corriente de inducido a plena carga es de 60 A con un factor de potencia de 0,8 en atraso. Este
generador tiene una pérdida por fricción y por roce del aire de 0,5 KW a 60 Hz a plena carga.
Se desprecia la resistencia del inducido y por lo tanto las perdidas resistivas en él. Ahora suponga que
las perdidas en el núcleo también se desprecian, la corriente de campo se gradúa de tal manera que la
tensión en los bornes sea de 540 V en vacío,
a. Cual es la velocidad de rotación
b. Cuál es la tensión en los terminales si se cumplen las siguientes condiciones 0,8 en atraso y en adelanto.
Fin del TSP

Ingeniería Industrial (Cód. 280)


Trabajo Sustitutivo de Prueba (TSP) Especialista de Contenido Lapso: 2023-2
Electrotecnia (Cód. 233) Ing. Alfredo Duarte
