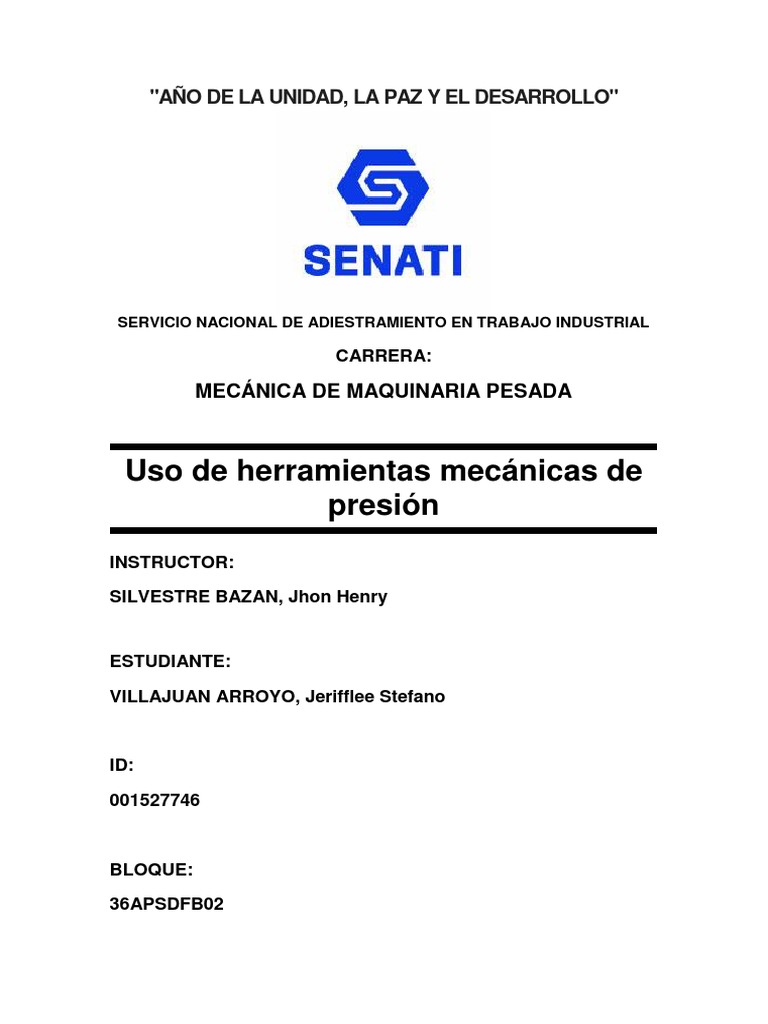

"AÑO DE LA UNIDAD, LA PAZ Y EL DESARROLLO"

SERVICIO NACIONAL DE ADIESTRAMIENTO EN TRABAJO INDUSTRIAL

CARRERA:

MECÁNICA DE MAQUINARIA PESADA

Uso de herramientas mecánicas de

presión
INSTRUCTOR:

SILVESTRE BAZAN, Jhon Henry

ESTUDIANTE:

VILLAJUAN ARROYO, Jerifflee Stefano

ID:

001527746

BLOQUE:

36APSDFB02
 1. Determinar el uso y lectura de los micrómetros (exterior e
interior); así como el uso del vernier de los componentes
en reparación.

USO DEL MICRÓMETRO

Para usar el micrómetro primero debemos agarrar el tambor con los

dedos pulgar e índice de su mano derecha. Segundo debemos
Colocar el objeto entre el yunque y el husillo, después gire el
trinquete hasta que se deslice y luego lea el valor. Tercero debemos
leer el valor de la escala principal en el cilindro y de la escala en el
dedal. Eso es todo lo que se hace para usar el micrómetro.
LECTURA DEL MICROMETRO EXTERIOR

Para leer el valor del micrómetro exterior, debemos usar la línea en

el borde derecho del cilindro para leer el valor en unidades de 0.5
mm. Luego puede usar la escala, sobre la cual se alinea la línea
central del dedal en la escala para leer el valor en unidades de 0.01
mm.
LECTURA DEL MICROMETRO INTERIORES

La lectura de la medida se realiza de forma directa mediante el giro

del tambor se ajustan los palpa sobre el diámetro interior a medir
hasta que toquen la pieza
 USO DEL VERNIER

1. Durante la medición, tome la escala principal y mueva el control

deslizante con el pulgar, para aferrar las mordazas externas
grandes alrededor del objeto. Si presiona el deslizador con
demasiada fuerza, las mordazas quedarán en ángulo, lo que
impedirá una medición precisa. Además, al medir un cilindro,
asegúrese de afianzar firmemente las superficies paralelas de las
mordazas externas alrededor del objeto.
2. Lea las gradaciones tanto de la escala principal como de la escala
vernier, sobre el calibrador de mano. La escala vernier divide una
gradación de la escala principal en 20 gradaciones. En general, esto
permite mediciones en unidades tan pequeñas como 0.05 mm.
3. Lea la escala vernier desde la izquierda, en la posición donde se
superpone con la gradación de la escala principal.
LECTURA DEL VERNIER EXTERIOR

Se debe utilizar el tornillo de fijación, es decir, una vez colocado las

caras de medición en la pieza a medir se aprieta el tornillo de
fijación sin mover la pieza y el calibrador vernier, se retira de la
pieza el calibrador vernier y se lee la lectura en forma perpendicular
a la vista.
LECTURA DEL VERNIER INTERIOR

Para medir el interior de la pieza, utiliza la pinza de la parte

superior. Para conocer la medida exterior de la pieza, emplea una
pinza de mayor tamaño situada en la parte inferior. Desliza la
herramienta hasta que la pinza quede encajada en el objeto y
observa las medidas en milímetros.
 2. Proceso de uso y lectura de del reloj comparador y
alexómetro, teniendo en cuenta las precauciones de
medición.

USO DEL RELOJ COMPARADOR

En el caso de la pendiente de una superficie, se coloca el reloj

comparador, en el soporte correspondiente, y tocando con el
palpador se localiza el punto más bajo, que se emplea como
referencia, luego deslizando el reloj se observa la variación de
medida en los distintos puntos de la superficie.
LECTURA DEL RELOJ COMPARADOR

La lectura de un comparador es bastante sencilla. Primero tenemos

que saber cuál es el valor mínimo entre cada división, después
tenemos que ver el contador de vueltas y ver cuantas vueltas marca
la aguja, cada vuelta se traduce en 1mm por ejemplo 5 vueltas =
5mm, por ultimo vemos que marca la aguja principal para sumarla
junto con las vueltas que dio.
PRECAUCIONES

 Evitar golpes y movimientos torpes para no afectar el calibre del reloj

comparador
 Para fijar el reloj, colóquelo en el soporte hasta introducirlo
completamente
 Limpie el reloj comparador después de cada uso
 Guardarlo siempre en un estuche adecuado, alejado de los cambios
bruscos de temperatura
 USO DEL ALEXÓMETRO

Para realizar la medida, una vez introducido las puntas de palpación

en el orificio a medir, se balancea para observar el punto de
retroceso, el cual coincide con el diámetro a medir. Sobre el
palpador móvil suelen tener un puente de centrado que permite una
mayor facilidad y rapidez en las medidas.
LECTURA DEL ALEXÓMETRO

El alexómetro suele tener un campo de medida desde unos pocos

milímetros hasta varios cientos de milímetros. Para realizar la
medida, una vez introducido las puntas de palpación en el orificio a
medir, se balancea para observar el punto de retroceso, el cual
coincide con el diámetro a medir.
PRECAUCIONES

Debemos tener la precaución de que el alexómetro ingrese al

cilindro en posición inclinada, ya que de esta manera no se dañarán
los palpadores. Una vez dentro del cilindro, a la altura y dirección
adecuadas, alineamos el mango del alexómetro con el eje del
cilindro y tomamos la lectura del reloj comparador.
3. Proceso de ajuste de los pernos con la ayuda del
torquímetro de acuerdo con las especificaciones técnicas.

 En primer lugar, se debe conocer el torque que se le debe dar

a la pieza. Generalmente este dato viene en las
especificaciones del fabricante.

 Ajustar la pieza hasta que llegue.

 Luego colocar el torquímetro analógico en la pieza.

 Mover el torquímetro apretando la pieza, hasta que en la

escala veamos que la aguja llega hasta el valor deseado. En
ese caso ya estaría aplicado el torque.
